Разпояване Bga

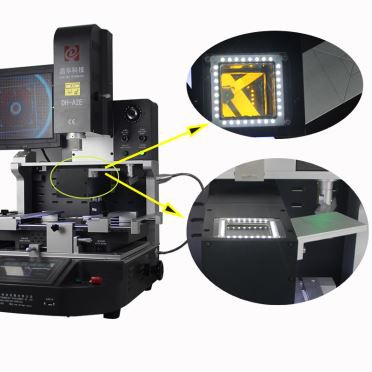

1. Оптично подравняване– Прецизно поставяне на чипа, нулево разместване/отместване.

2. Пълна автоматизация– Автоматизирано разглобяване, запояване и възстановяване на чипове, намалява ръчния труд.

3. Регулируем лек въздушен поток– Скорост, настроена към размера на чипа; предотвратява малки{0}}измествания на компоненти, повишава ефективността на преработката.

4. Лазерно позициониране– Една{0}}прецизно поставяне на дънната платка.

5.Ефективна зона за предварително нагряване– Светеща нагревателна тръба за бързо, стабилно нагряване; топлоустойчиво стъклено покритие (енерго{1}}спестяващ, екологичен-, елегантен дизайн).

6. Външна температурна сонда– Мониторинг-на температурата в реално време за прецизен и надежден контрол.

7.-Удобен за потребителя сензорен екран– Предварително заредени програми, не е необходимо специализирано обучение за лесна работа.

8.Двойни режими на работа– Ръчни/автоматични режими за гъвкаво отстраняване на грешки и групова преработка.

9.USB свързаност– Поддържа софтуерни актуализации и импортиране/съхранение на данни за компютърен анализ.







Обща мощност	5700W
Горен нагревател	1200W
Долен нагревател	Втората температурна зона е 1200W, а третата температурна зона е 3200W (площта на нагряване е увеличена, за да побере различни печатни платки).
мощност	AC220V±10％50/60Hz
Размери	L600×W700×H850 мм
Позициониране	V-образен слот, PCB конзола, регулируема в посока X и оборудвана с универсална скоба.
Контрол на температурата	K-тип термодвойка (K сензор), затворен-контролен контур
Точност на температурата	±1 градус
Позиция точност	0,01 мм
Размер на печатната платка	Макс 450×500 mm Мин10×10мм
BGA чип	2Х2-80Х80мм
минимумчипразстояние	0.1мм
Сензор за външна температура	Един, разширяем (по избор)
Нетно тегло	70 кг
Приложение	bga преработваща станция за мобилни устройства, инфрачервена smd преработваща станция, инфрачервена станция за разпояване





1. Интелигентен контрол и анализ на кривата:Тази bga преработваща станция за мобилен вграден индустриален компютър + HD сензорен HMI + PLC контрол; показване-в реално време, анализ и корекция на температурни криви.



2. Прецизен контрол на температурата (±1 градус):Високо{0}}прецизен K-тип термодвойка затворен-контролен контур + автоматична температурна компенсация; външен интерфейс за измерване на температурата за калибриране.



3. Система за точно позициониране:Стъпково управление на движението + високо-прецизно подравняване на зрението; V-образни канали + линейни плъзгачи за 3-осно фино регулиране, пасва на печатни платки от всички размери/оформления.



4. Защитно приспособление за PCB:Гъвкаво подвижно универсално приспособление предотвратява повреда на крайните компоненти и деформация на печатни платки, подходящо за преработка на всички BGA пакети.



5. Универсални алуминиеви дюзи:Много-специфични дюзи със свободно въртене на 360 градуса; лесен за инсталиране и подмяна.



6. 3 Независими нагревателни зони:Едновременен много{0}}групов, много-сегментен контрол на температурата; HMI-базирана настройка на температура, време, наклон, охлаждане и вакуум.



7.8-сегментно управление на температурата и съхранение на кривата:Масивно съхранение на температурна крива за бързо извличане; независим PID алгоритъм за равномерно нагряване и точен контрол на температурата.



8. Бързо охлаждане и автоматичен контрол на процеса;Високо{0}}мощен кръстосан{1}}вентилатор предотвратява деформация на печатни платки; напълно автоматизирани процеси на монтаж, запояване и разпояване.



9. Удобна работа с джойстик:Управлява вертикалното движение на главата и мащабирането на изображението-бързо и-лесно за потребителя.



10. Гласова аларма и автоматично охлаждане:Гласово предупреждение 5–10 секунди преди завършване на процеса; автоматичната охладителна система спира при стайна температура, за да удължи живота на машината.



11. Автоматични функции:Автоматично бране/подаване на материал и прибиране/удължаване на камерата за ефективност.



12.CE-Сертифицирана безопасност:Превключвател за аварийно спиране + защита за автоматично-изключване при неочаквани инциденти.
