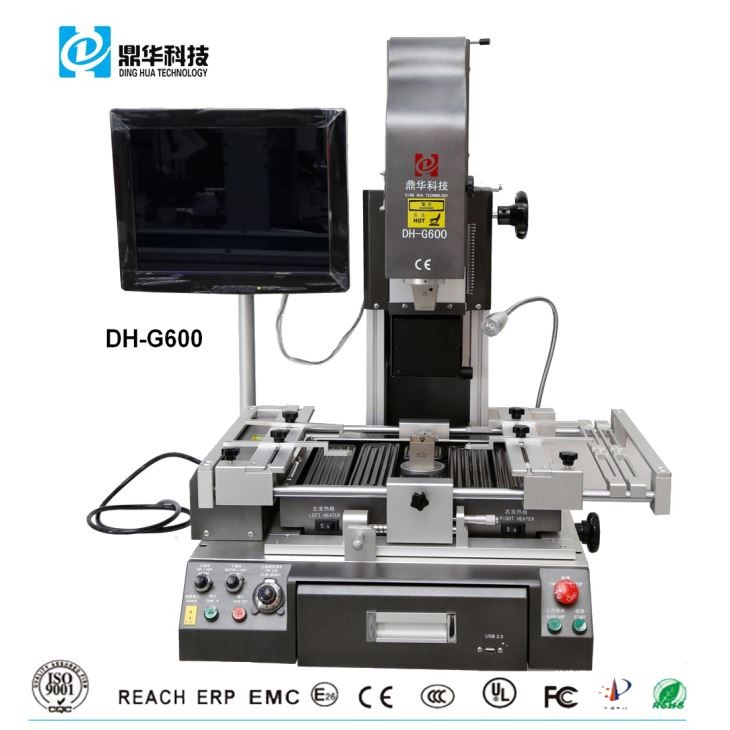

DH-G600 оптична подредба BGA преработвателна станция за ремонт BGA, QFN, CSP, LGA, SMD
САЩ $ 2.00- $ 3999.00 / Piece
1 брой Мин. Поръчка
Размери: 610 * 570 * 750 мм
Тегло: 60KG
Номинален капацитет: 5300W
Текущ: 20А
Напрежение: AC 110 ~ 240 V ± 10% 50 / 60Hz
Номинален работен цикъл: 100%

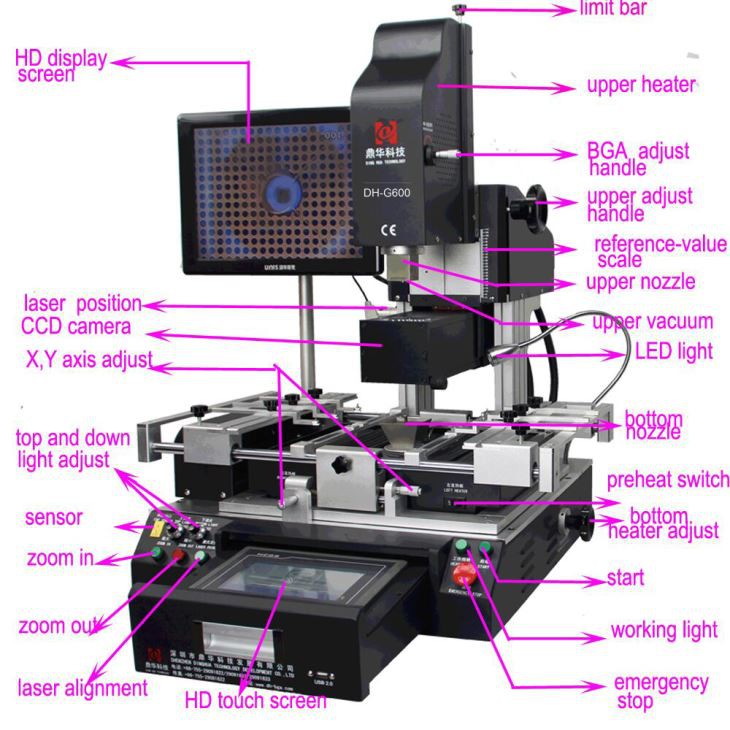

Описание
Хуманизиран дизайн:
l Вграден с Индустриален PC + Интелигентен температурен модул, Стабилен и надежден.
l Windows OS интерфейс на английски и китайски + USB интерфейс, лесен за работа.
l С 5 различни размера на дюзите: горна: 31 * 31 мм, 38 * 38 мм, 41 * 41 мм. Долу: 34 * 34 мм 55 * 55 мм.
● Всеки размер на дюзата може да бъде обичаен, материал от титанова сплав, никога деформация, никога ръждясал.
l Приемайте три нагревателни зони, горния нагревател и долния нагревател са горещ въздух, в долната част има зона за предварително нагряване с инфрачервени лъчи.
l Високоефективен вентилатор за кръстосан поток, бързо охлаждане на платката, предотвратявайки деформацията.
Точен контрол на температурата:
l Три независими температурни нагревателни режима + регулиране PID самонастройка + PLC управление, за да се гарантира, че точността на температурата ще бъде на ± 2 ° C.
l Може да настроите 8 сегмента за отопление и масивно съхранение на температурния профил на групите.
l Задаване на BGA нагревателна крива удобно и търсене на индекс.
l Анализ на автоматичната температурна крива.
Удобно визуално подравняване:
l Оптична система за подравняване + CCD цветна леща.
l 2 разделяне на цветовете, увеличение, микро настройка.
l Автоматичен фокус, автоматична корекция, автоматична диференциация на цветовете.
l Система за регулиране на яркостта на светлината.
l Японската камера Panasonic може да се движи напред и назад.
l Вграден вакуум изсмуквач, вземете бг чипа удобно след разпадането.
Компоненти за точност:
l Прецизно фино регулиране на копчето на bge чип, настройте ъгъла на бг чипа за привеждане в съответствие.
l X, Y, Z микрометър фина настройка, Точността на поставяне ще бъде ± 0.01 ММ.
l V-канална скоба + универсално закрепване, подходящо за всички видове печатни платки.
• Накрайник за горещ въздух с магнит, завъртане под всякакъв ъгъл, лесна смяна и работа.
l Отоплителна система и глава на разположение 2 в 1 дизайн, прецизно позициониране.
l Регулируема функция за регулиране на скоростта на въздуха, предотвратявайки малките бг от движение при загряване.
Перфектен дизайн на сигурността:
l С защита на вентилатора, функция за защита на термодвойките.
l Защита от прегряване, функция за аварийно спиране.
l Стартирайте паролата и променете защитата.
Спецификация:
Обща мощност | 5300W |
Най-нагревател | 1200W |
Долен нагревател | 2-ри 1200W, 3-ти IR нагревател 2700W |
мощност | AC220V ± 10 % 50Hz |
Скорост на горещия въздух | Може да се регулира с копчето за регулиране |
Режим на работа | Ръчно управление, HD сензорен екран, интелигентен човек-машина, цифрова настройка на системата |
Оптичен обектив за CCD камера | Отпред / назад |
Увеличаване на камерата | 1,6 милиона пиксела |
Регулиране на работната маса: | ± 15 мм напред / назад, ± 15 мм дясно / ляво |
Точност на разположение: | ± 0,01mm |
Осветление | Тайван водеше работна светлина, регулируемите ъгли |
Складиране на температурен профил | 50000 групи |
Позициониране на печатни платки | Интелигентно позициониране, платката може да бъде регулирана в X, Y посока с "5 точки подкрепа" + V-groov PCB скоба + универсални тела. |
Контрол на температурата | К сензор, близък контур |
Точност на температурата | ± 2 ° C |
Размер на печатни платки | Макс. 390 х 400 мм Мин. 22 х 22 мм |
BGA чип | 1x1 - 80x80 мм |
Минимално разстояние между чиповете | 0.15mm |
Външен температурен сензор | 1бр |
Размери | L610 × W570 × H750 mm |
Нето тегло | 60 кг |
