Гореща въздушна оптична BGA револверна станция

Гореща въздушна оптична BGA ребалансираща станция

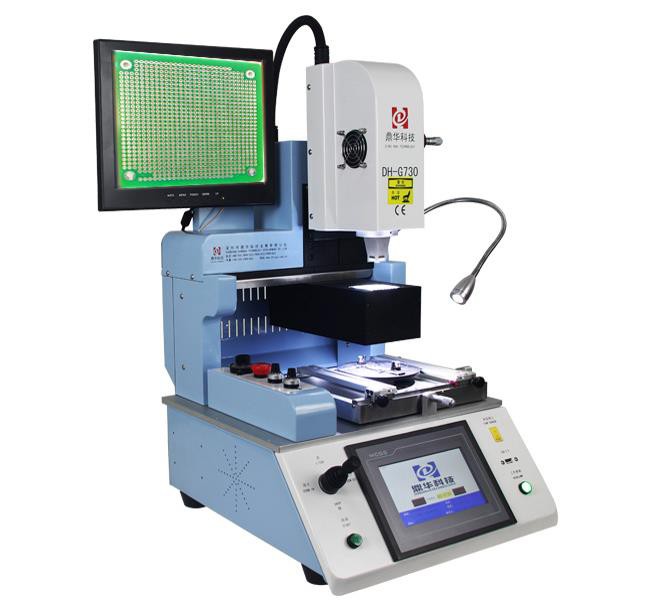

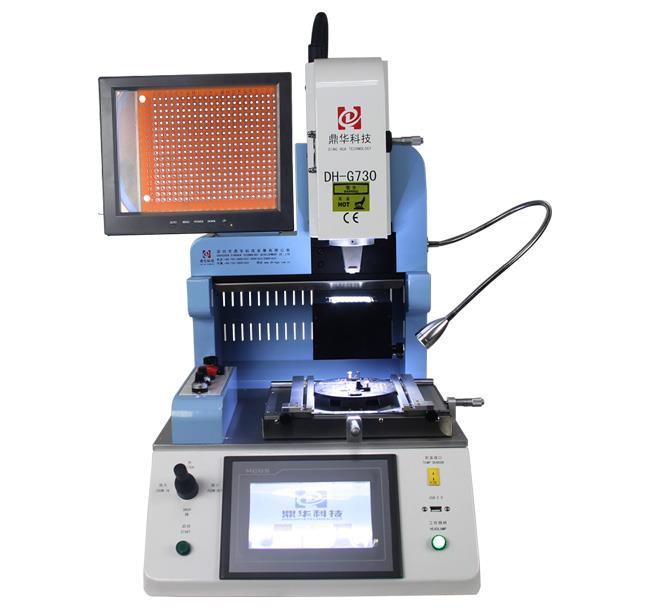

Тази машина DH-G730 е автоматична станция за преработка на данни с 15-инчов дисплей и 1080P, както и вградена оптична CCD камера, която може да раздели два цвята за чип и печатни платки, особено използвана за IC мобилен телефон, като iphone, Samsung , Huawei и Xiaomi и др.

Продуктовите детайли на оптичната BGA rebaling станция

Продуктови детайли на станцията за оптимизиране на топлият въздух

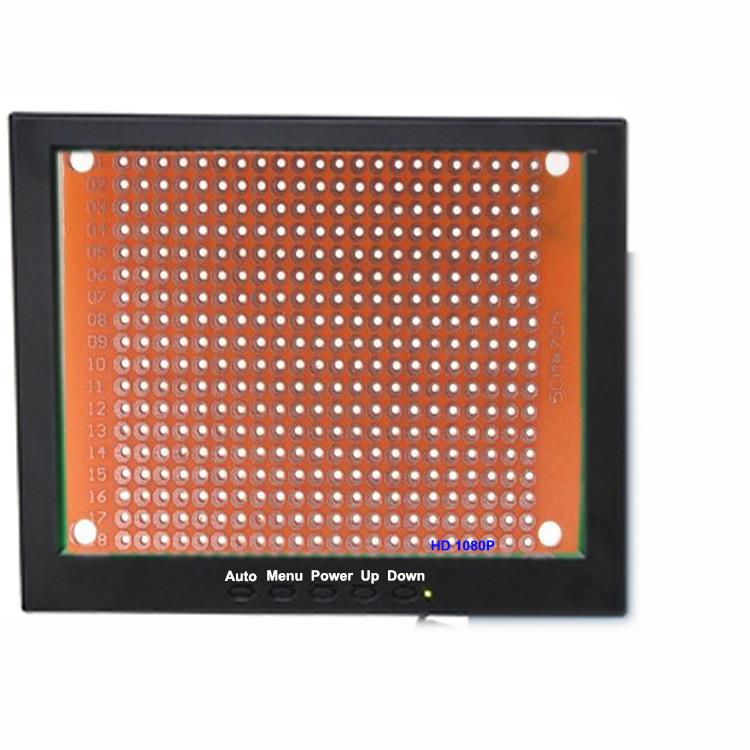

Екран за монитор с висока разделителна способност, 1080P, точки на чип и PCBA могат да бъдат изобразявани на него, при спазване на два вида сгънати цветове, просто кликнете върху "старт", за да стартирате машината.

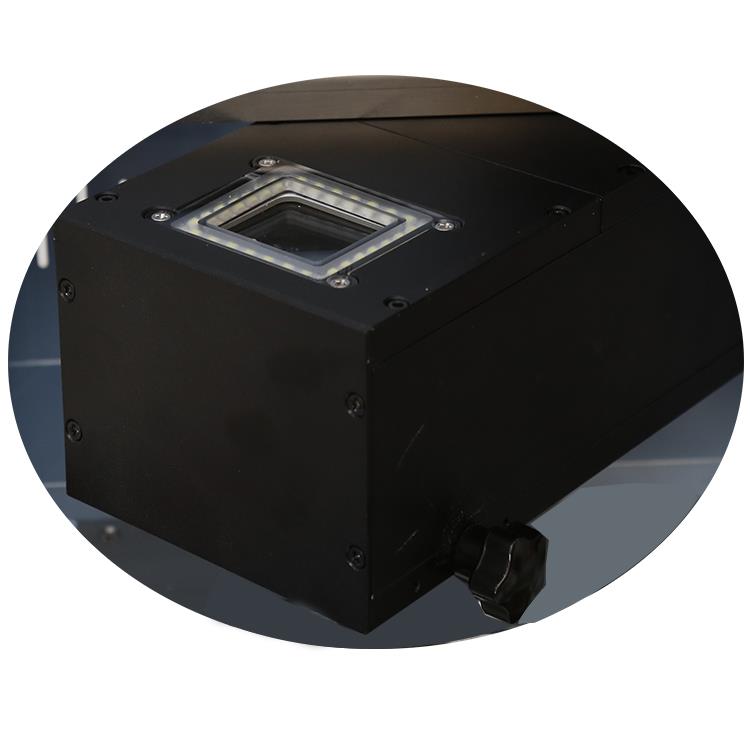

Импортирана оптична CCD камера, която може да изобрази два вида цветове на екрана на монитора, за да се подравни за bga, IC и QFN и т.н.

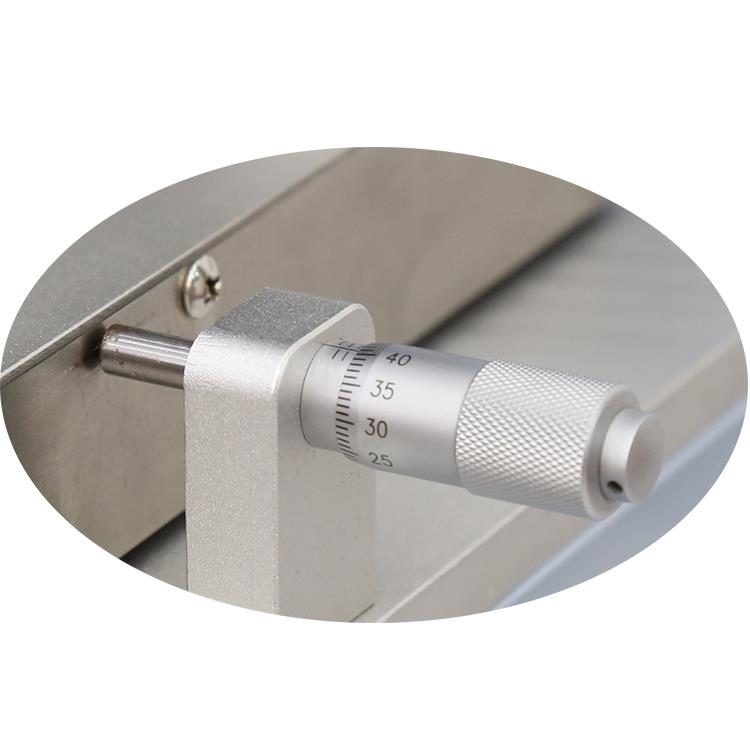

Микрометър за печатни платки фина настройка на дясно или ляво и назад или назад, когато подравняване за чип на печатни платки.

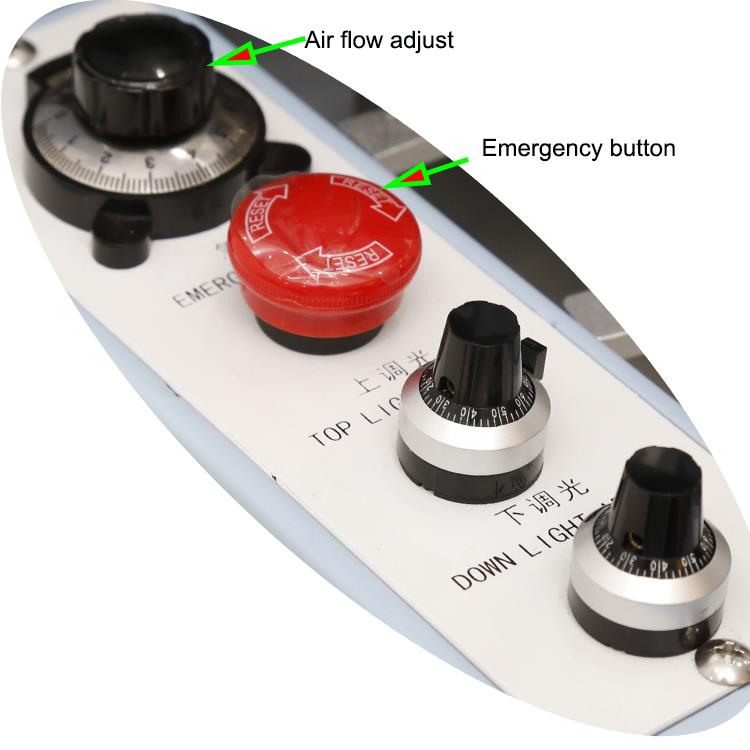

Функционалните бутони на Bga преработващата станция, като регулиране на въздушния поток за горещ въздух при отваряне или запояване, авариен бутон и регулиране на светлината за CCD камера.

Работен интерфейс DH-G730 bga за преработка на станции, лесен и лесен за работа, всички параметри могат да бъдат зададени на сензорния екран, той е контролиращ център на цялата тази машина.

За нашата фабрика

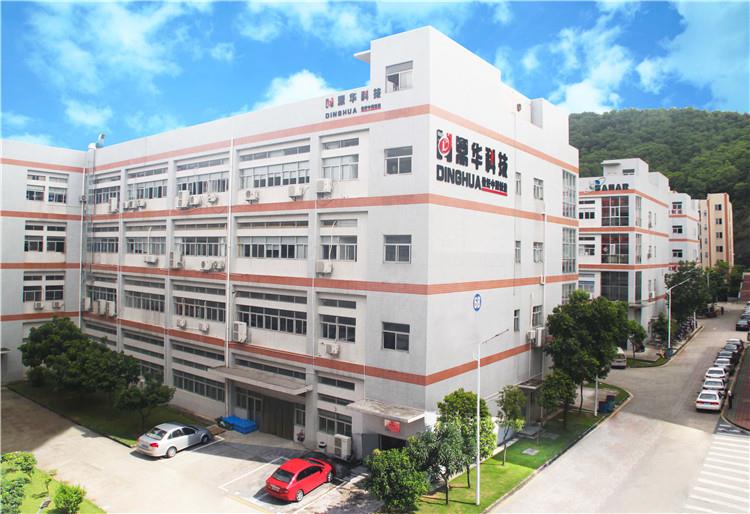

Нашата фабрика навън

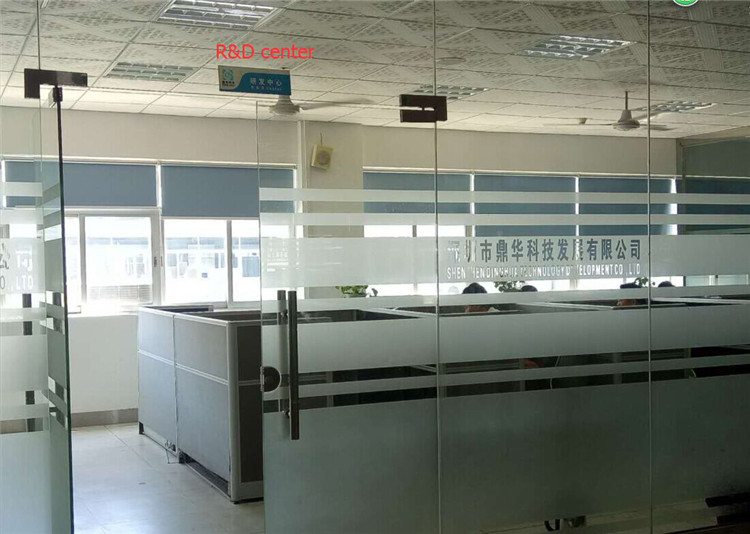

Разработка и изследователски отдел за разработване на нов стил Bga

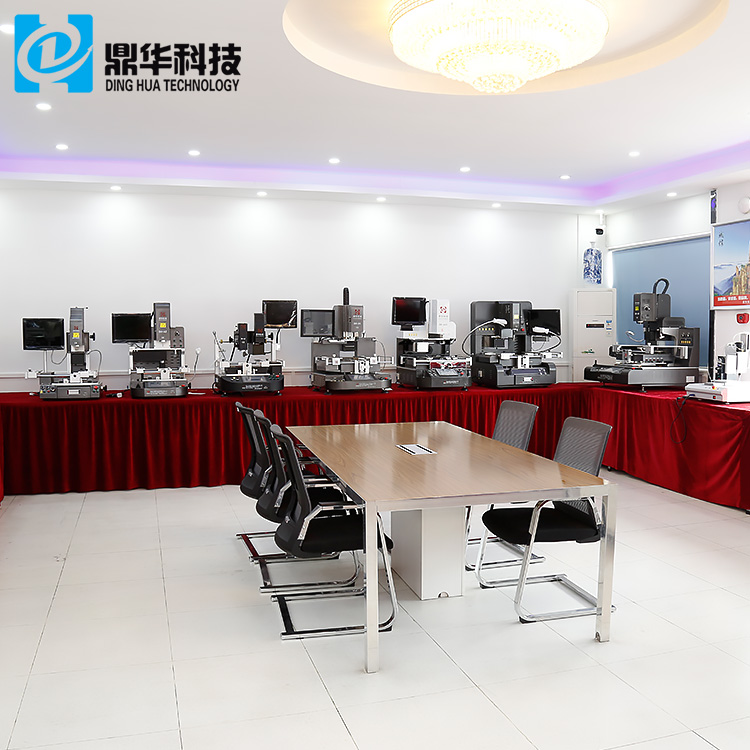

Светла и широка изложбена зала за BGA преустрояваща станция, показваща за посещение на клиента

Един от нашите офиси

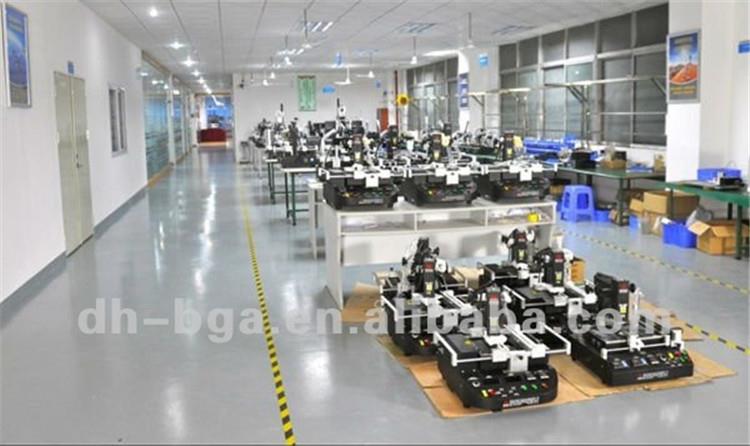

Нашата работилница за монтаж на пречиствателни станции BFA

Доставка, доставка и сервиране на гореща въздушна оптична базирана станция за ребалансиране

Цялата машина ще бъде опакована в шперплат (няма нужда от опушване) и поставя дървени ленти, пяна и малка картонена хартия и т.н., за машинно фиксиране.

Всяка машина ще има поне една година гаранция за цялата машина и 3 години за нагреватели, ако поръчката е повече от 10 наведнъж, годината на гаранцията ще бъде 3 години.

Често задавани въпроси за станцията за оптимизиране на багажника за оптични багери

1. В: Ако трябва да използвам дюза за горещ въздух?

О: Да, ако размерът на вашия чип не е редовен, дюзата може да бъде персонализирана.

2. Q: Когато почистя остатъка, трябва ли да използвам алкохол?

О: Не, може да използвате и разтворител, след като го използвате, по-добре е да измиете ръката си.

3. В: Колко дози машината има нагреватели?

А: 2 нагревателни уреда, и двамата са с горещ въздух, тъй като всички ПХБ за мобилни телефони са много малки, те не са необходими за предварително подгряване.

4. Въпрос: Какъв размер може да се получи от вградената си вакуумна писалка?

О: Предлаганият размер е от 1 * 1 ~ 80 * 80mm

Ремонт на знания или съвети

Ремонт на дупчици, метод за трансплантация

СХЕМА

Този метод се използва за ремонт на тежки повреди на дупка или за промяна на размера, формата или местоположението на неподдържан инструмент или монтажен отвор. Отворът може да има проводници, проводници, крепежни елементи, щифтове, клеми или друг хардуер. Този метод за ремонт използва дюбел от съвпадащ материал за плоскости и епоксидна с висока якост, за да закрепи дюбела на място. След поставянето на новия материал на място може да се пробие нова дупка. Този метод може да се използва на едностранни, двустранни или многослойни платки и монтажни възли.

ВНИМАНИЕ

Повредените вътрешно-слойни връзки могат да изискват допълнителни повърхности.

ПРЕПРАТКИ

1.0 Предговор

2.1 Работа с електронни модули

2.2 Почистване

2.5 Печене и подгряване

2.7 Епоксидно смесване и манипулиране

ИНСТРУМЕНТИ И МАТЕРИАЛИ

Базов материал

чистач

Край Милс

епоксидна

Микро-бормашина

микроскоп

Смесителни пръчици

Фурна

Прецизен нож

Прецизна бормашина

Razor Saw

Лента, висока температура

кърпички

ПРОЦЕДУРА

1. Почиствайте района.

2. Извадете повредения или неправилно оразмерен отвор с помощта на карбидна крайна мелница или сонда. Пробийте отвора с прецизна бормашина или фреза за точност. Диаметърът на режещия инструмент трябва да е възможно най-малък, но все още да обхваща цялата повредена област.

ЗАБЕЛЕЖКА

Абразивните операции могат да генерират електростатични заряди.

3. Извадете парче барабан за подмяна на основния материал. Базовият прътов материал е направен от FR-4 дюбели. Нарежете дължината приблизително 12,0 мм (0,50 ") по-дълго, отколкото е необходимо.

4.Почистете обработената област.

5.Използвайте високотемпературна лента, за да защитите изложените части от компютърната платка, граничеща с областта за преработка.

6.Мексирайте епоксида.

7.Поставете дюбела и дупката с епоксидна основа и го съберете заедно. Нанесете допълнителен епоксид около периметъра на нов материал. Премахнете излишния епоксид.

8.Почиствайте епоксидите за Процедура 2.7 Смесване и манипулиране на епокси.

ВНИМАНИЕ

Някои компоненти може да са чувствителни към високи температури.

9. Извадете лентата и отстранете излишния материал с помощта на триона. Изсипете или закачете изпъкналостта на дюбела с повърхността на дъската.

10. Изпълнете процедурата, като промените дупките и добавите схема, както се изисква.
