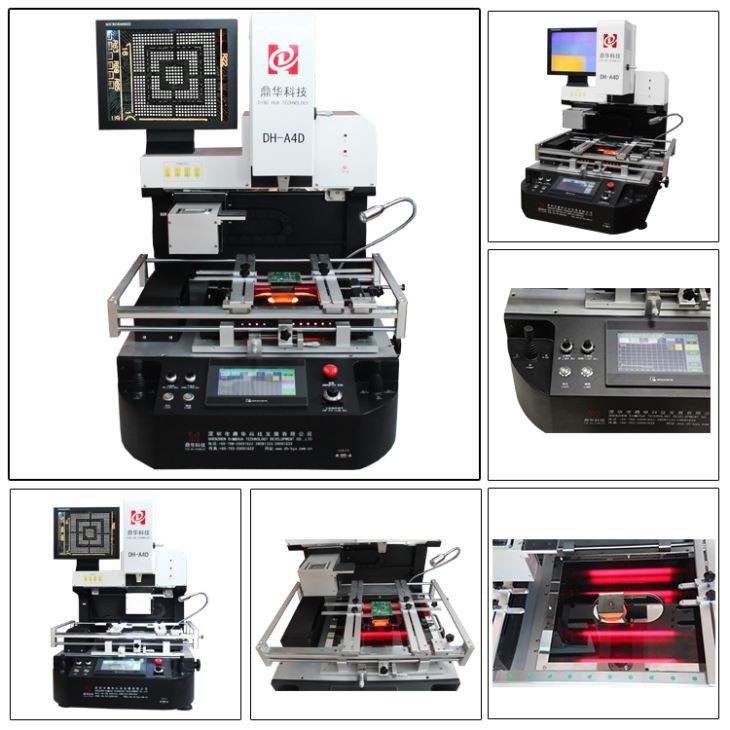

Reballing Station Ir Rework Station Reflow Station

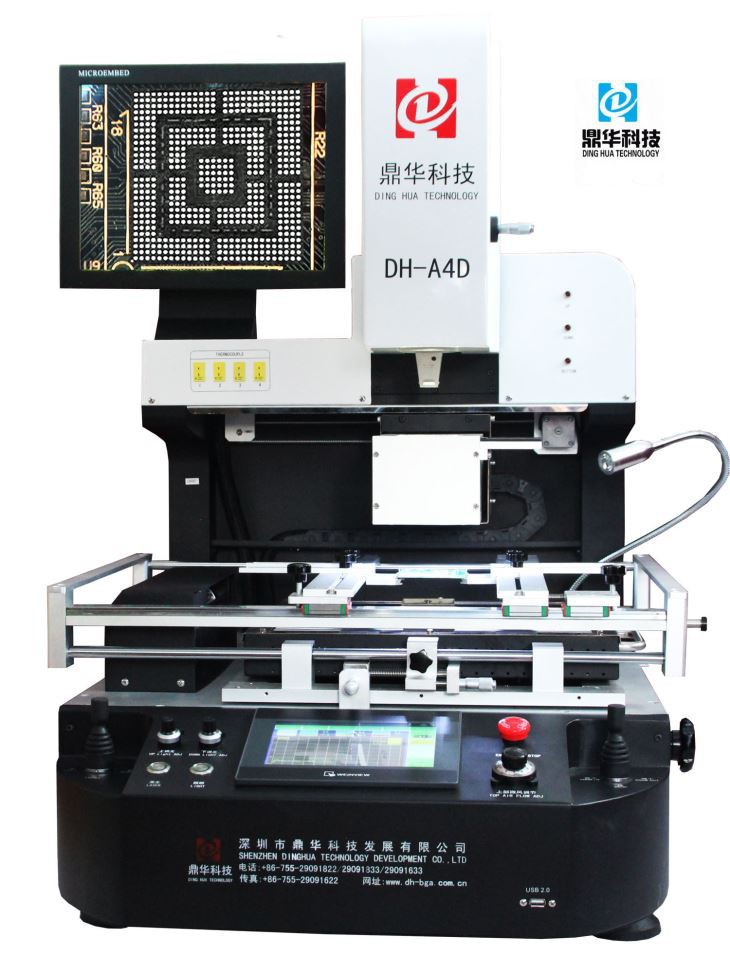

DH-A4D високотехнологичен край със специално качествено сглобяване, интелигентна BGA преработваща станция за оптично подравняване

Спецификация



Обща мощност	6800W
Горен нагревател	1200W

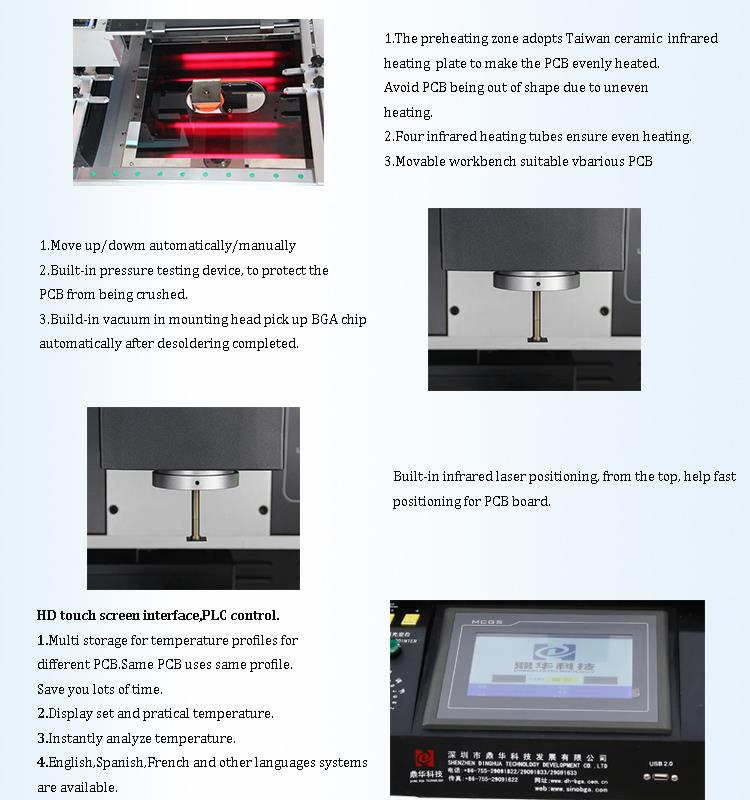

Долен нагревател	2-ри 1200W, 3-ти немски IR инфрачервен нагревател 4200W
Напрежение	AC220V/110V ±10％ 50Hz/60Hz
Режим на работа	Работа с двоен джойстик. Напълно автоматично позициониране, запояване, охлаждане, интеграция.

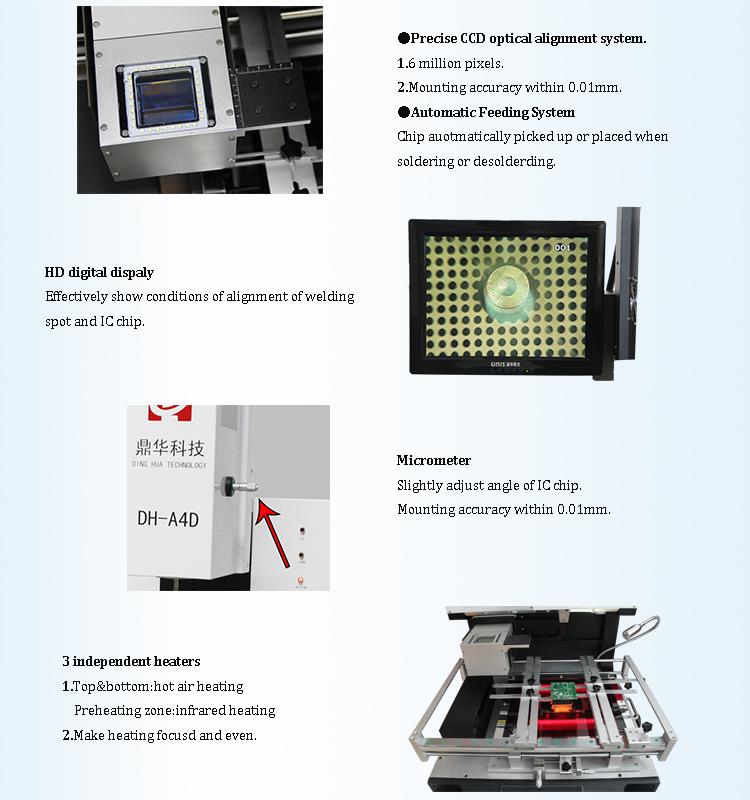

Оптичен CCD обектив на камерата	Автоматично напред/назад, надясно/наляво или ръчно чрез джойстици
Увеличение на камерата	2.0 милиона пиксела (цифрово увеличение 10X-180X пъти)
Фина настройка на работната маса:	±15 мм напред/назад, ±15 мм надясно/наляво
BGA позициониране	Лазерно позициониране, бързо и точно позициониране на PCB и BGA
Максимална въздушна скорост	Може да се регулира чрез регулиращо копче, предотвратява движението на малки BGA.
Позициониране на печатни платки	Интелигентно позициониране, PCB може да се регулира в X, Y-посока с "5 точки подкрепа" + V-жлеб Pcb скоба + универсални приспособления.
Контрол на температурата	K сензор, затворена верига, PLC управление, серво драйвер
Точност на поставяне:	±0.01 мм
Точност на температурата	±1 градус
Осветление	Тайванска светодиодна работна светлина, регулируема под всякакъв ъгъл
Съхранение на температурен профил	50 000 групи
Размер на печатната платка	Макс. 500×420 mm Мин. 22×22 mm
BGA чип	1x1 - 80x80 мм
Минимално разстояние между стружките	0.1 мм
Външен температурен датчик	4 бр
Измерение	790x60x950 мм
Нетно тегло	95 кг

Приложение

1. Пълна гама от приложения за преработка в средни и големи сервизни центрове, ремонт на мобилни и радио системи,

2. мобилни телефони, PDA устройства, преносими компютри, лаптопи, преносими компютри, преносимо медицинско оборудване LAN устройства, мрежови възли, военни

3. кокомуникационно оборудване и др.

2. Приложимо за ремонт на всички видове чипове, като BGA, PGA, POP, BQFP, QFN, PLCC, TQFP, TSOP и др. с калай в олово и без олово.

Услуги

1. При предварителни продажби, безплатно за демонстрация и информационни консултации, на място или чрез видео.
2. Може да предостави видеозапис на процеса или обучение преди изпращане, според вашите нужди.
3. При следпродажбено обслужване със силен професионален технически резервен екип.

4. Предлагайте огромни отстъпки за огромен обем на поръчка или за многократни поръчки.

5.Гаранция: 1 година безплатно и за получаване на части за следващите години.

Как работи автоматичната BGA преработваща станция?

ЧЗВ

1. Какво ще кажете за пакета? Безопасно ли е по време на доставката?

Цялата обновена машина с LCD дисплей за мобилни телефони е опакована безопасно в стандартна здрава дървена картонена кутия или картонена кутия с пяна вътре.

2. Какъв е начинът на доставка? След колко дни машината ще дойде при нас?

Ние ще изпратим машината с DHL, FedEx, UPS и т.н. (услуга от врата до врата), около 5 дни до пристигането.

Или по въздух до вашето летище (услуга от врата до летище), около 3 дни за пристигане.

Или по море до морското пристанище, Минимално изискване за CBM: 1 CBM, около 30 дни за пристигане.

3. Предоставяте ли гаранцията? Какво ще кажете за следпродажбеното обслужване?

1 година без гаранция за резервни части, техническа поддръжка през целия живот.

Разполагаме с професионален екип за следпродажбено обслужване, ако възникне въпрос, асистентски видеоклипове също се предоставят в следпродажбеното обслужване.

4. Тази машина е лесна за работа? ако нямам опит, мога ли да го управлявам добре?

Предоставяте ли ръководството за потребителя и видеоклиповете за работа, за да ни подкрепите?

Да, нашите машини са проектирани да се използват лесно. Обикновено ще ви отнеме 2-3 часа, за да научите как да работите, ако сте техник,ще бъде много по-бързо да се научи. Ние ще предоставим ръководството за потребителя на английски език безплатно, а видеоклипът за операции е наличен.

5, Ако дойдем във вашата фабрика, ще осигурите безплатно обучение?

Да, добре дошли да посетите нашата фабрика, ние ще организираме безплатно обучение за вас.

6. Какъв е начинът на плащане?

Приемаме условията за плащане: банков превод, Western Union, Money Gram, Paypal и др.

Има четири основни типа BGA: PBGA, CBGA, CCGA и TBGA, а долната част на пакета обикновено е

свързан смасив от топки за запояване като I/O изход. Типичното разстояние между топките за запояване в тези пакети е

1.0 мм, 1,27 мм, 1,5 мм.

Общите оловно-калаени компоненти на топките за спояване са главно 63Sn/37Pb и 90Pb/10Sn. Стандартите варират от компания докомпания. От гледна точка на технологията за сглобяване на BGA, BGA има по-добри характеристики от QFP устройствата, коитосе отразява главно във факта, че BGA устройствата имат по-малко строги изисквания за точност на монтаж. Офсетът на подложката е кактодо 50%, а позицията на устройството може да се коригира автоматично поради повърхностното напрежение на спойката. Тази ситуацияйон е доказано, че е доста очевидно чрез експерименти. Второ, BGA вече няма подобен проблем с деформацията на щифтаQFP и други устройства, а BGA също има по-добра копланарност от QFP и други устройства и неговото извеждащо разстояние е много по-голямоотколкото този на QFP, който може значително да намали запояване Дефектите при печат на паста водят до проблема с "мост" на спойките;

освен това BGA има добри електрически и термични характеристики, както и висока плътност на взаимното свързване. Основният недостатъкна BGA е, че е трудно да се открият и поправят спойките, а изискванията за надеждност на спойките са относително строги,което ограничава приложението на BGA устройствата в много области.
