Станция за преработка на решетка с топка
DH-A2E представлява скок напред в технологията за преработка, съчетавайки промишлена автоматизация с под-милиметрова прецизност за справяне с най-предизвикателните ремонти на печатни платки. Тази напълно-функционална станция за преработване на решетъчна решетка е създадена за среди, където повторяемостта, времето за работа и безупречните резултати не-подлежат на обсъждане.
Описание
DH-A2E: Следващата еволюция в автоматизираната прецизна преработка
DH-A2E поставя нов стандарт за автоматизиран, високо-прецизен ремонт на печатни платки. Проектиран като усъвършенстванстанция за преработка на решетка с топка, той интегрира оптично подравняване с напълно автоматизирани цикли на избиране-и-поставяне, разпояване и запояване, което значително намалява зависимостта от оператора и човешката грешка.
Проектиран както за точност, така и за лесна употреба, товаsmd преработвателна станцияпостига забележителни спецификации: контрол на температурата в рамките на ±1 градус и точност на позициониране от 0,01 mm. Неговият интуитивен сензорен-интерфейс с предварително-заредени програми позволява на техници от всички нива на умения да изпълняват сложнипреработвам bga автоматобработва с увереност. От деликатни микро-BGA до големи компоненти, DH-A2E се справя с широка гама SMT ремонти, което го прави идеалният крайъгълен камък за всяка модерна лаборатория за ремонт на електроника или производствена линия, която се стреми да повиши добива и последователността.
Предимства на продуктите

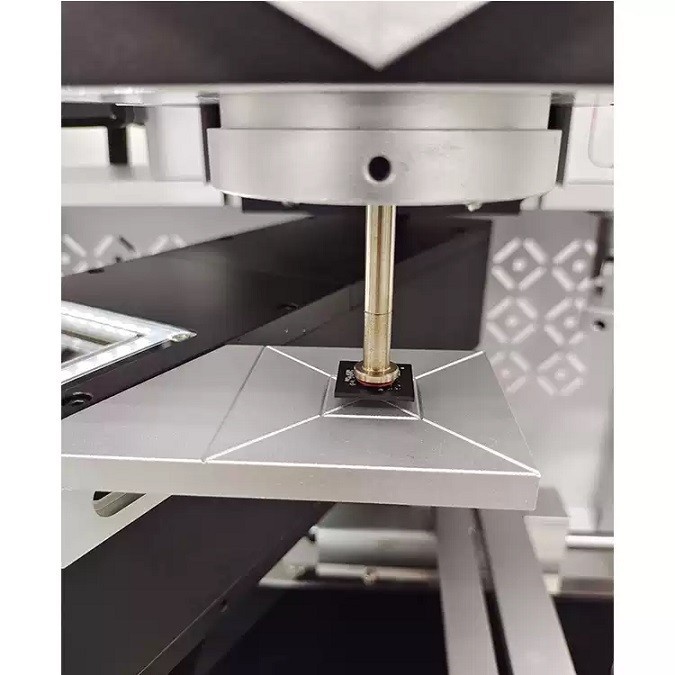

1. Напълно автоматизиран цикъл на преработка:Изпитайте истинска{0}}работа без работа с автоматично отстраняване, поставяне и запояване на чипове. Интегрираната визуална система и автоматизираната обработка на материали (подбиране, подаване, позициониране на камера) допълват aпреработвам bga автоматпроцес, който минимизира ръчната намеса и увеличава максимално производителността.

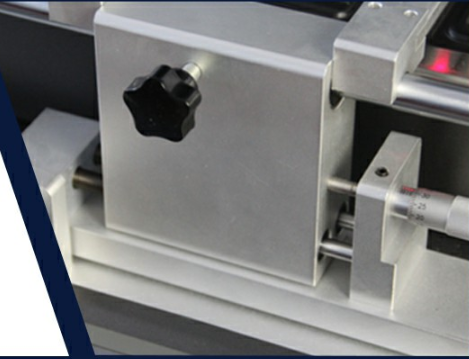

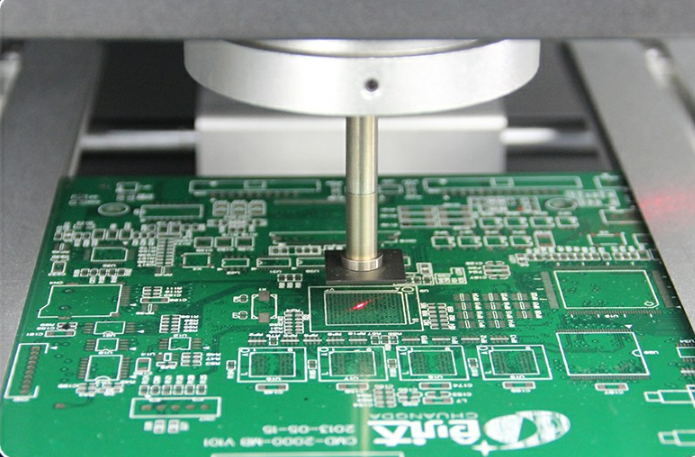

2.Под-милиметрово прецизно подравняване:Интегрирана система за оптично подравняване с висока{0}}прецизност, комбинирана с моторизирано линейно плъзгане (фино регулиране на оста X, Y, Z-), гарантира разположението на компонентите с точност до0,01 мм, като практически елиминира несъответствието.

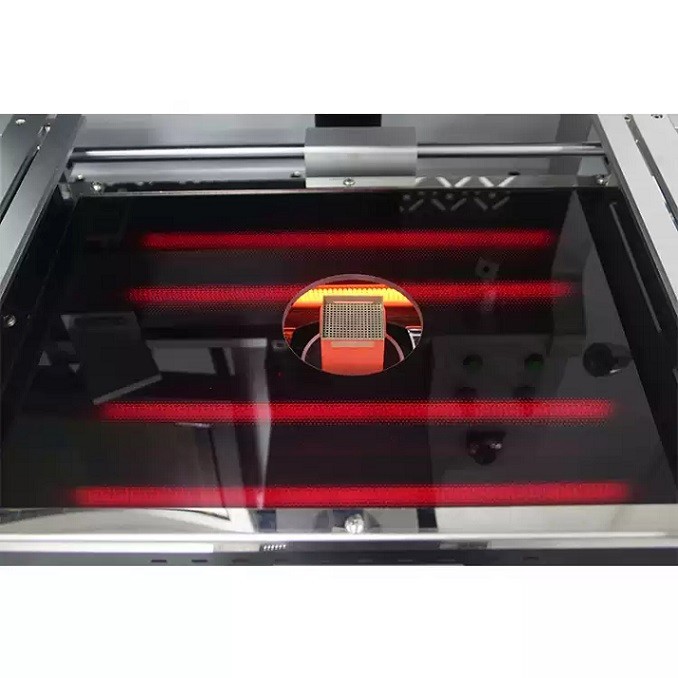

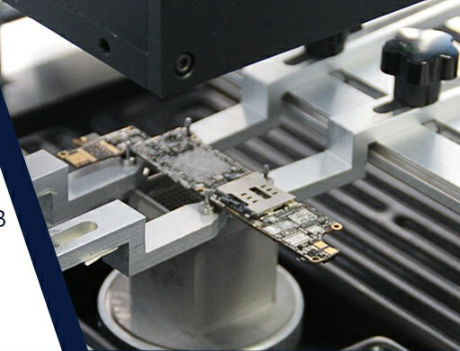

3. Индустриален-клас Термично управление:Три-зонална независима отоплителна система (горна, долна, предварително загряване) със затворен-контур с термодвойка тип K-контрол поддържа температурно отклонение в±1 градус. Долният нагревател с голяма-площ побира различни размери печатни платки за равномерно нагряване.

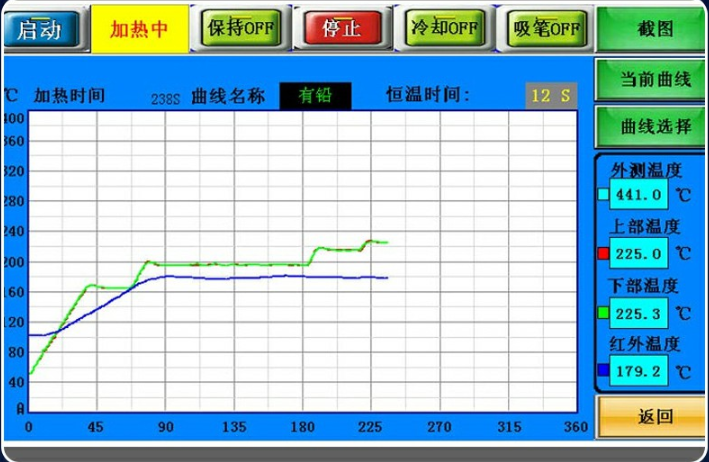

4.Интуитивен сензорен{1}}екранен контрол:Индустриалният компютър с HD сензорен екран и PLC управление предлага както ръчен, така и автоматичен режим. Осигурява-графично изготвяне на температурни криви в реално време, анализ и съхранява обширни профили за-операция с едно докосване, опростявайки сложни задачи.
Параметри на продуктите
| Категория | Спецификация |
|---|---|
| Модел | DH-A2E |
| Обща мощност | 5700W |
| Отоплителни зони | 3 (Горна: 1200W, Долна зона 2: 1200W, Зона 3: 3200W) |
| Захранване | AC220V ±10%, 50/60Hz |
| Контрол на температурата | Затворен-контур с термодвойка тип K- |
| Точност на температурата | ±1 градус |
| Точност на позициониране | 0,01 мм |
| Макс. Размер на PCB | 450 х 500 мм |
| Мин. Размер на PCB | 10 х 10 мм |
| Съвместим размер на чипа | 2x2 mm до 80x80 mm |
| Мин. Chip Pitch | 0,1 мм |
| Размери (ДxШxВ) | 600 x 700 x 850 мм |
| Нетно тегло | 70 кг |
Предназначен за Професионална работилница:
Освен основните спецификации, DH-A2E е създаден за ежедневна професионална употреба. Функции като регулируем въздушен поток за малки компоненти, въртящи се на 360 градуса дюзи, универсални приспособления, бързо охлаждане и гласови сигнали създават безпроблемен работен процес. Неговият здравsmd преработвателна станцияконструкцията, CE сертификатът и функциите за аварийна безопасност гарантират надеждна и безопасна работа при взискателни настройки.
Идеален за:Услуги за производство на електроника (EMS), високо{0}}надеждни ремонтни центрове (автомобилни, космически, медицински), отдели за научноизследователска и развойна дейност и всякакви операции, изискващи надеждна, автоматизирана прецизна преработка.
Подробности за продуктите
Нашата компания
Технология Shenzhen Dinghua: Прецизно проектирано за вашия успех
В света на усъвършенстваната електроника, където плътността на компонентите нараства, а допустимите отклонения се свиват до микрони, прецизността не е просто предимство-, а е наложителна. Shenzhen Dinghua Technology е основана през 2011 г. с ясна мисия: да оборудва производителите и ремонтните специалисти с интелигентните инструменти, необходими за овладяване на тази сложност.
Стоим на пресечката навизияидействие. Нашето портфолио от високо-системи за рентгенова-инспекция и автоматизирани станции за преработка на BGA е проектирано да трансформира критичните предизвикателства-от откриване на скрити дефекти на спойка до извършване на безупречни ремонти на микропроцесори-в надеждни, повтарящи се процеси.
Какво определя технологията Dinghua?
Дълбоки корени на индустрията:Ние не просто продаваме оборудване; ние култивираме експертиза. Нашият специализиран екип за научноизследователска и развойна дейност живее в челните редици на SMT и NDT технологията, като гарантира, че нашите решения се раждат от задълбочено разбиране на вашите реални-световни предизвикателства при производството и ремонта на пода.
Мостът към интелигентността:Ние сме специализирани в създаването на синергия. Чрез интегриране на прецизна механика с интелигентни системи за управление и проницателен софтуер, ние доставяме повече от самостоятелни машини-които предоставямесвързани работни процесикоито подобряват{0}}вземането на решения и проследимостта.
Партньорство извън продукта:Нашият ангажимент кристализира след монтажа. Ние предлагаме цялостна техническа поддръжка, помощ при прилагане и отзивчиво обслужване, като формираме партньорства, насочени към максимизиране на вашето оперативно време и възвръщаемост на инвестициите.
Водени от култура на прагматична иновация и непоколебима почтеност, ние сме посветени на напредването на стандартите за качество и ефективност в производството и ремонта на електроника в световен мащаб. Нека изградим бъдещето на прецизността заедно.
