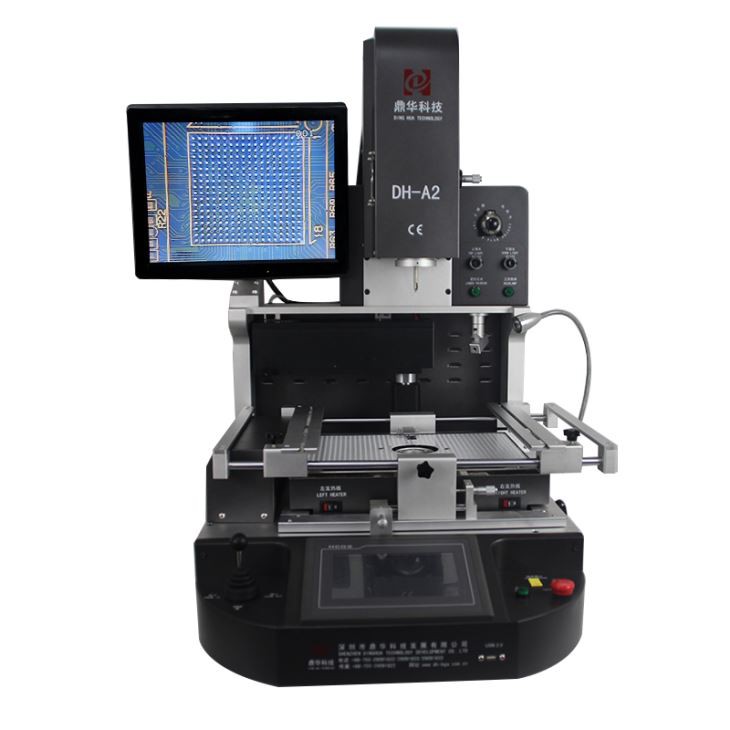

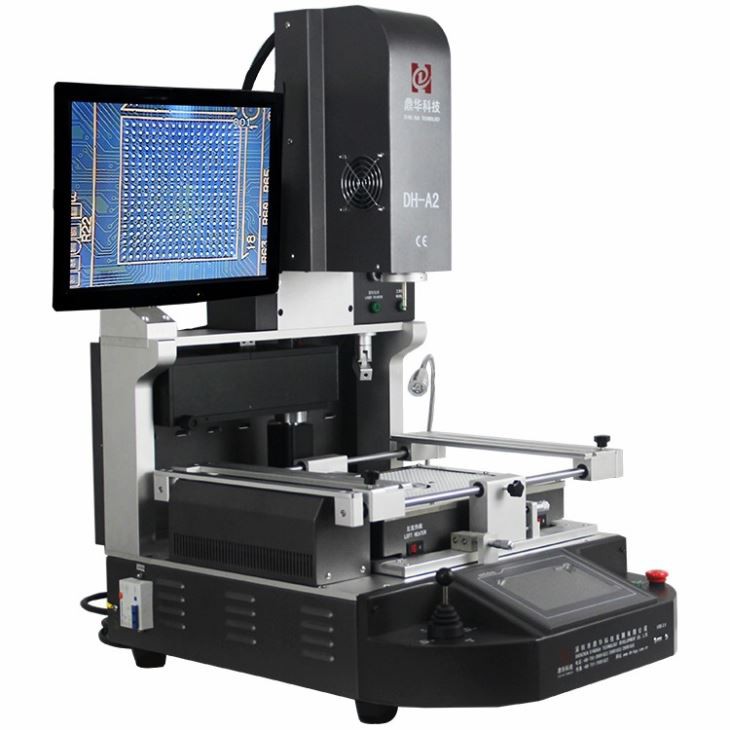

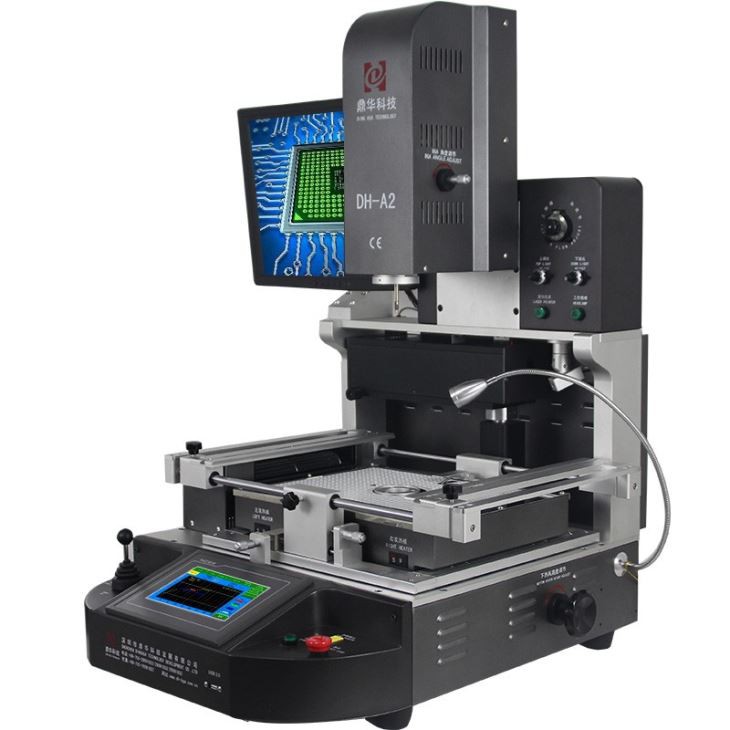

Мобилна IC автоматична машина за реболинг

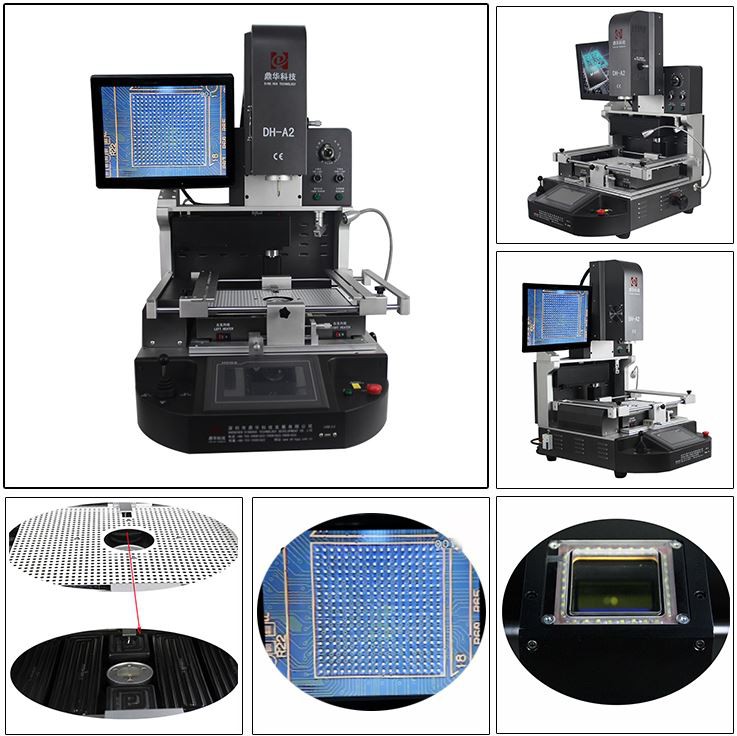

1. HD CCD оптична система за позициониране 2. превъзходна функция за безопасност с аварийна защита 3. горна нагревателна глава и монтажна глава 2 в 1 дизайн 4. горен въздушен поток, регулируем, за да отговори на търсенето на всякакви чипове
Описание
Мобилна ic автоматична машина за реболинг
Мобилна IC автоматична машина за реболинг е устройство, използвано за ремонт или подмяна на интегрални схеми (IC) на
дънната платка на мобилния телефон. Това е ефективен и рентабилен начин за поправяне на повредените интегрални схеми, без да се подменя
цялата дънна платка, намалявайки времето за ремонт и разходите за техник.
Машината за реболинг използва различни процеси като предварително нагряване, флюсиране, подравняване, преформатиране и охлаждане за ремонт
или сменете IC на мобилното устройство. Процесът включва премахване на повредената IC от дънната платка, изчистване
подравняване на областта, подравняване на нови топки, изработени от специална сплав, към точната позиция на отстранената IC и след това запояване
новата IC на дънната платка.
Автоматичната машина за реболинг спестява време и намалява риска от повреда на дънната платка, както е проектирана
направете това автоматично, като гарантирате, че процесът на реболинг се извършва ефективно.
В обобщение, мобилната IC автоматична машина за реболинг е основен инструмент за техниците по ремонт на мобилни телефони, тъй като
ускорява процеса на ремонт и спестява разходи, като ремонтира дънната платка, вместо да я подменя изцяло.
| Обща мощност | 5500W |
| 3 независими нагревателя | Горен горещ въздух 1200w, долен горещ въздух 1200w, долно инфрачервено предварително нагряване 3000w |
| Волтаж | 110~240V плюс /-10 процента 50/60Hz |

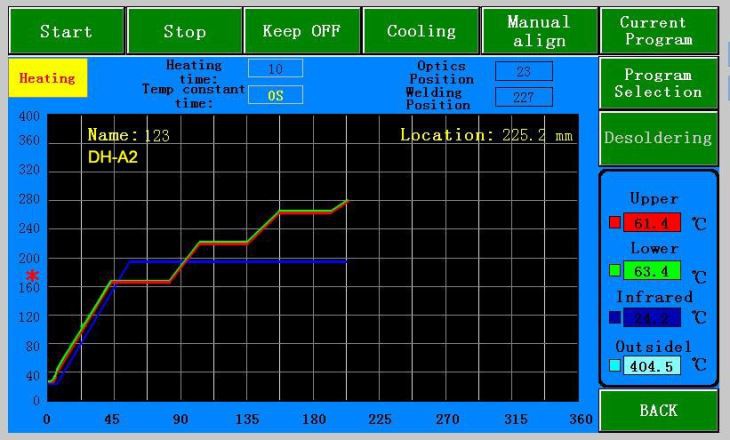

| Електрически части | 7" сензорен екран плюс високо прецизен интелигентен модул за контрол на температурата плюс драйвер за стъпков двигател плюс PLC плюс LCD дисплей плюс оптична CCD система с висока разделителна способност плюс лазерно позициониране |
| Контрол на температурата | K-сензор със затворен контур плюс PID автоматична температурна компенсация плюс температурен модул, точност на температурата y в рамките на ±2 градуса. |

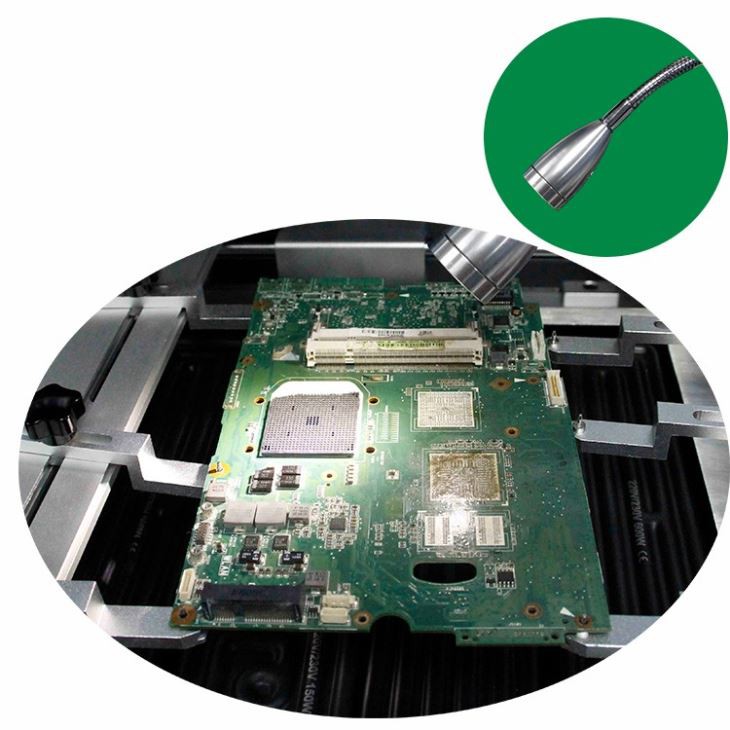

| Позициониране на печатни платки | V-образен жлеб плюс универсално приспособление плюс подвижен рафт за PCB |
| Приложим размер на PCB | Макс. 370x410 mm Мин. 22x22 mm |
| Приложим BGA размер | 1*1mm~80x80mm |
| Размери | 600x700x850 мм (Д*Ш*В) |
| Нето тегло | 70 кг |

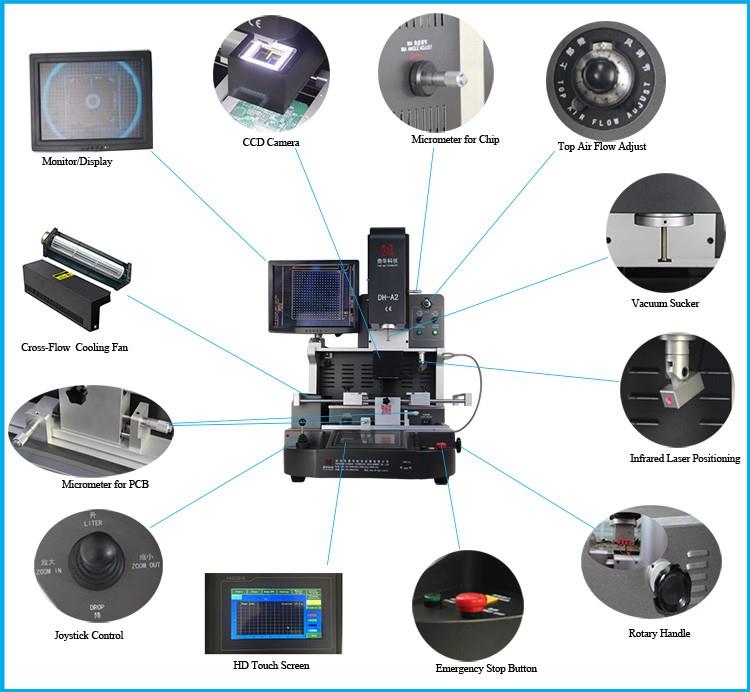

Разширени функции
① Горният горещ въздушен поток е регулируем, за да отговори на търсенето на всякакви чипове.
② Автоматично разпояване, монтиране и запояване.
③ Вградено лазерно позициониране, помага за бързо позициониране за PCB.
④ Инфрачервена отоплителна система с три независими нагревателя.
⑤ Монтажна глава с вградено устройство за изпитване на налягане, за да предпази печатната платка от смачкване.

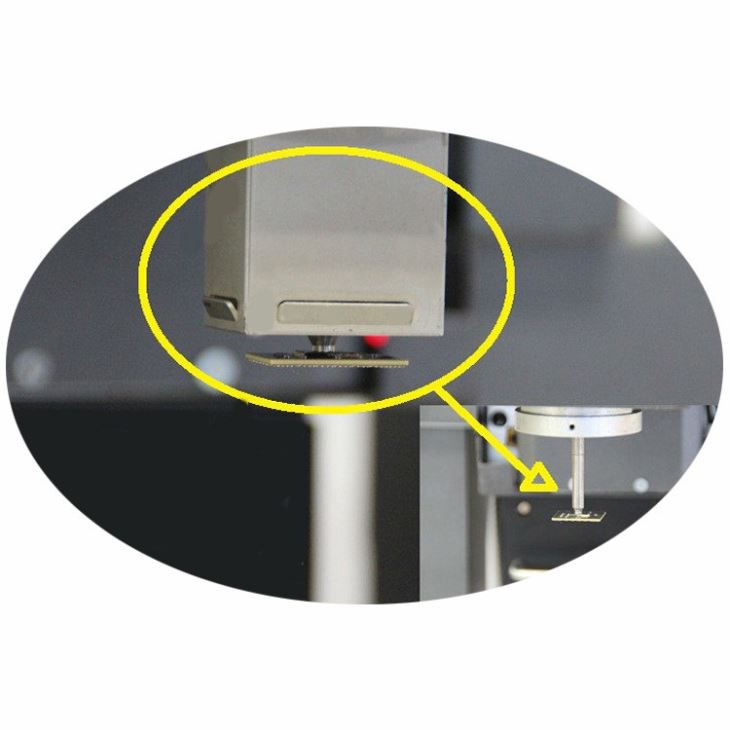

⑥ вграденият вакуум в монтажната глава автоматично поема BGA чипа след приключване на разпояването.
1. Машина: 1 комплект
2. Всичко опаковано в стабилни и здрави дървени каси, подходящи за внос и износ.
3. Горна дюза: 3 бр. (31*31 мм, 38*38 мм, 41*41 мм)
Долен накрайник: 2 бр. (34*34 мм, 55*55 мм)
4. Греда: 2 бр
5. Копче слива: 6 бр
6. Универсално приспособление: 6 бр
7. Опорен винт: 5 бр
8. Химикал четка: 1 бр
9. Вакуумна чаша: 3 бр
10. Вакуумна игла: 1 бр
11. Пинсета: 1 бр
12. Проводник за датчик за температура: 1 бр
13. Професионален инструктаж: 1 бр
14. Учебен CD: 1 бр
