Инструмент за таблица за BGA дънна платка Lg G3
Позициониране на BGA=Лазерна позиция + V-образна скоба + Система за универсално закрепване=Автоматично бране + Подаване 3 нагревателя=2 Отопление с горещ въздух + IR система за предварително нагряване
Описание
Дънна платка lg g3 BGA Reballing Table Tool DH-A2E
Работна демонстрация:
Разпояване на BGA топка и калай
Спецификации:
| 1 | Обща мощност | 5200w |
| 2 | 3 независими нагревателя | Горен горещ въздух 1200w, долен горещ въздух 1200w, долно инфрачервено предварително нагряване 2700w |
| 3 | Напрежение | AC220V±10% 50/60Hz |
| 4 | Електрически части | 7'' сензорен екран + високопрецизен интелигентен модул за контрол на температурата + драйвер на стъпков двигател + PLC + LCD дисплей + оптична CCD система с висока разделителна способност + лазерно позициониране |
| 5 | Контрол на температурата | K-сензор със затворен контур + PID автоматична температурна компенсация + температурен модул, точност на температурата в рамките на ±2 градуса. |
| 6 | Позициониране на печатни платки | V-образен жлеб + универсално приспособление + подвижен рафт за PCB |
| 7 | Приложим размер на PCB | Макс. 370x410 mm Мин. 22x22 mm |
| 8 | Приложим BGA размер | 2x2mm~80x80mm |
| 9 | Размери | 600x700x850 мм (Д*Ш*В) |
| 10 | Нетно тегло | 70 кг |
Приложения:
Характеристика:
Дънна платка lg g3 BGA Reballing Table Tool DH-A2E

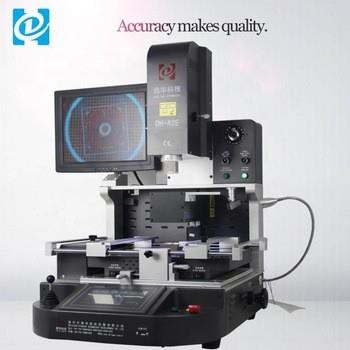

DH-A2E Split-Vision BGA Rework Station разполага със система за визуализация с висока разделителна способност. Системата побира платки до 450 милиметра и поставя компоненти от 2 милиметра до 80 милиметра. Ако се нуждаете от повече възможности, наличен е ъпгрейд за по-големи платки. Този модел се предлага с тризонов, 2,700-watt IR нагревател. Другите функции включват 1,{11}}ват нагревател за компоненти от горната страна и 1,200-ват нагревател за компоненти от долната страна. Цветната оптична система е снабдена с разделно зрение, мащабиране, микронастройка, автофокус и функции на софтуерно управлявана камера. Станцията за преработка е готова за включване и използване.
Опаковъчен списък:
Материали: Здрава дървена кутия + дървени решетки + устойчиви перлени памучни тъкани с филм
1 бр четка писалка
1бр Ръководство с инструкции
1бр CD видео
3бр горни дюзи
2бр долни дюзи
6 бр универсални тела
6 бр закрепени винтове
4бр опорен винт
Размер на смукателя: Диаметри в 2,4,8,10,11 mm
Гаечен ключ с вътрешен шестостен: M2/3/4
Размери: 81*76*85CM
Тегло бруто: 115 кг
◆ Пробата ще бъде изпратена в рамките на 5 работни дни след получаване на пълното плащане. 7-15 дни за група
поръчка.
◆ Доставка чрез DHL, FedEx, TNT, EMS, UPS express или по въздух или море, и двете са според вашите нужди.
