Ръчна оптична BGA запояваща машина
ръчна оптична bga запояваща машина 1. Бърз преглед: DH-G600 BGA запояваща станция се използва широко при ремонт на чипове в лаптоп, PS3, PS4, XBOX360, мобилен телефон и др. Оборудвана с функция за лазерно позициониране, DH-G600 bga преработваща станция може бързо да позиционира на BGA чип и дънна платка. 2....
Описание
ръчна оптична bga запояваща машина
1. Бърз преглед:
Станцията за запояване DH-G600 BGA се използва широко при ремонт на ниво чип в лаптоп, PS3, PS4, XBOX360, мобилен телефон и др.
Оборудвана с функция за лазерно позициониране, станцията за преработка на bga DH-G600 може бързо да позиционира върху BGA чип и дънна платка.
|
Параметър на продукта |
|
|
Име на продукта |
машина за запояване и разпояване |
|
Обща мощност |
5300W |
|
горно отопление |
1200w |
|
долно отопление |
долно отопление с горещ въздух 1200W, IR подгряване 2700W |
|
Мощност |
220V 50HZ/60HZ |
|
Позициониране |
V-образен жлеб, PCB платките могат да се регулират по ос X, Y и да са оборудвани с универсално приспособление |
|
Контрол на температурата |
К-тип, затворен контур |
|
Размер на печатната платка |
Макс. 400x380 мм, мин. 22x22 мм |
|
Размер на чипа |
2x2-50x50 mm |
|
Минимално разстояние между стружките |
0.15 mm |
|
Сензор за външна температура |
1 (по избор) |
|
N.W. |
около 60 кг |
|
Подходящи дънни платки |
мобилен телефон, лаптоп, настолен компютър, игрова конзола, XBOX360, PS3 |
2. Описание на продукта на станцията за преработка на BGA DH-G600
Характеристики:
1. Най-новата нова оптична система за подравняване, лесна за работа, успеваемостта може да бъде 100%.
2. С лазерна позиция.
3. Автоматично идентифициране на BGA чипове и височина на монтаж.
4. Устройство за горен нагревател и монтажна глава 2 в 1 дизайн.
5. Полуавтоматично запояване и разпояване.
6. CCD система и система за оптично подравняване комбинирани, могат да променят екрана с един бутон.
7. Автоматично регулиране на хроматичната разделителна способност и яркост.
8. С лазерна позиция.
9. С Micrometer за извършване на Micro adjust.
10. С мощен вентилатор с кръстосан поток за бързо охлаждане на PCB, за да се предотврати деформация.
11. С 3 температурни зони и едно опционално гнездо за сензор за температура.
3. Стъпки за ремонт:
Отделете BGA чипа от дънната платка - ние нарекохме разпояване
Чиста подложка
Reballing или директно замяна на нов BGA чип
Подравняване/Позициониране - Зависи от опита, копринена рамка, оптична камера
Сменете нов BGA чип - ние нарекохме запояване

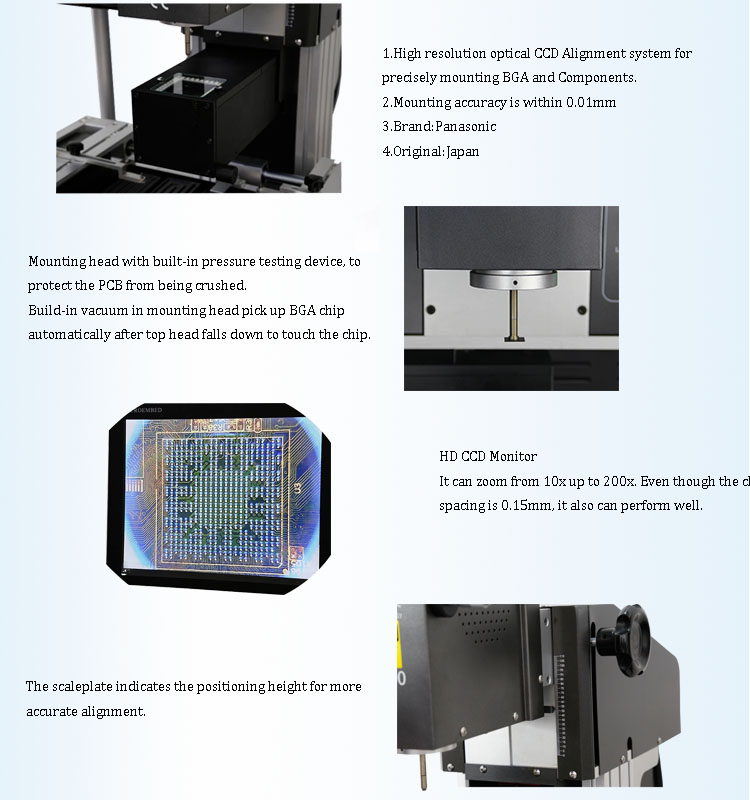

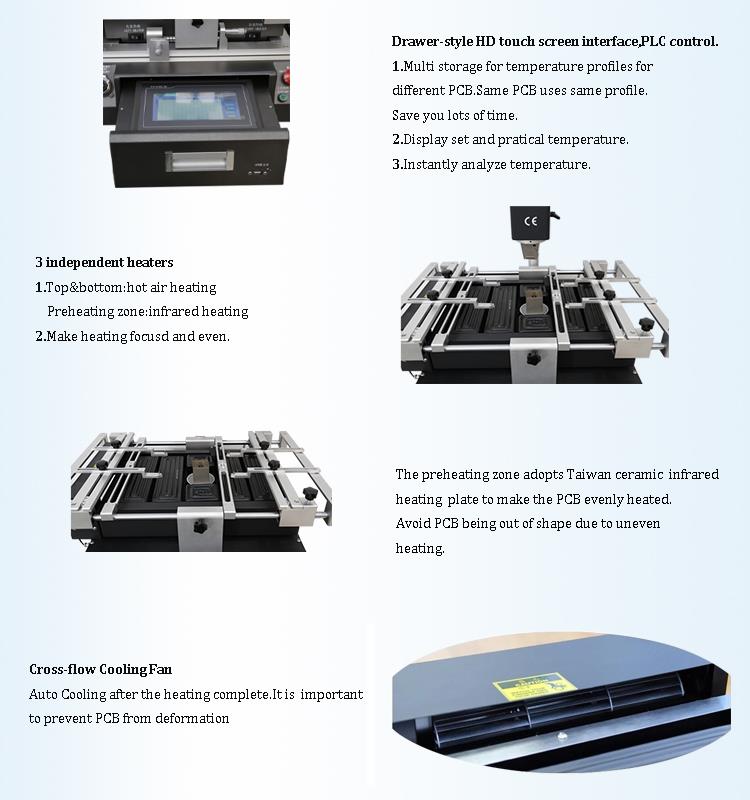

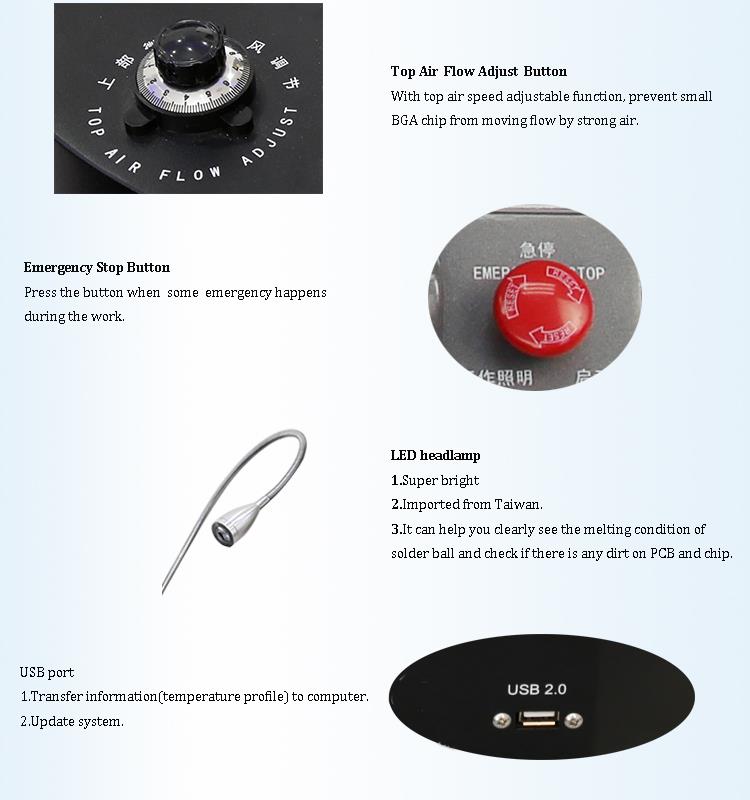

4. Подробни изображения на G600 BGA REWORK STATION
5.Фирмен профил
Някои снимки на нашата фабрика и станция за преработване на BGA
Офиси

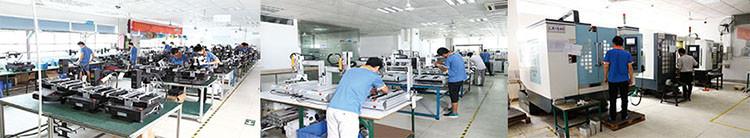

Mпроизводствени линии
CE сертификат, както е показано по-долу
Част от нашите клиенти
6. Опаковане, доставка и услуги на G600 BGA REWORK STATION
7. Свързани знания
Четири метода за засаждане на топки
Най-общо има четири метода за прилагане на BGA топче за снаждане, а именно методът на използване само на устройството, методът на използване на шаблона, ръчно поставяне и нанасяне на правилното количество спояваща паста.
Ако има сферичен захват, който избира шаблон, съответстващ на BGA подложка, размерът на отвора на шаблона трябва да бъде 0.05--0.1 mm по-голям от диаметъра на топката за спояване. Разстелете топката за спойка равномерно върху шаблона, разклатете устройството със сачмен лагер и поставете излишната спойка. Топката се търкаля от шаблона към жлеба за събиране на топката за спойка на сеялката за топка, така че
само едно топче за запояване се запазва във всеки отвор за теч на повърхността на шаблона
Поставете отпечатаното BGA устройство с флюс или паста за запояване на работната маса с флюса или пастата за запояване нагоре. Подгответе шаблон за съвпадение на BGA подложка. Отворът на шаблона трябва да бъде 0.05-0.1 mm по-голям от диаметъра на топката за спойка. Поставете шаблона около подложката и го поставете върху отпечатания BGA компонент на флюса или спояващата паста. Разстоянието между BGA е равно или малко по-малко от диаметъра на топките за спояване, подравнени под микроскопа. Разстелете топката за спойка равномерно върху шаблона и използвайте пинсетите, за да отстраните излишната топка за спойка, така че да остане само една топка за спойка във всеки отвор за изтичане на повърхността на шаблона. Премахнете шаблона, проверете го и го попълнете.
Поставете отпечатаното BGA устройство с флюс или паста за запояване на работната маса с флюса или пастата за запояване нагоре. Поставете топчетата за спояване едно по едно с пинсети или стилус като лепенка.
