Малка инфрачервена BGA станция за преработка
DH -6500 е напълно инфрачервена станция за преработка на BGA с 2 IR зони за отопление, горната зона за отопление на IR е 80*80 мм, по -ниска зона за отопление на IR, използвана за размер
Описание
The Small Infrared BGA Rework Station is a compact and efficient tool designed for repairing and reworking BGA, SMD, and other electronic components. It uses infrared heating technology to ensure uniform heat distribution, minimizing the risk of damage to nearby components. Ideal for small-scale repair shops or laboratories, it offers precise temperature control and easy operation. This station е подходящ за задачи за обезвъздушаване, запояване и преобладаване на PCB . Малкият му отпечатък го прави идеален за използване в ограничени в пространството среди .

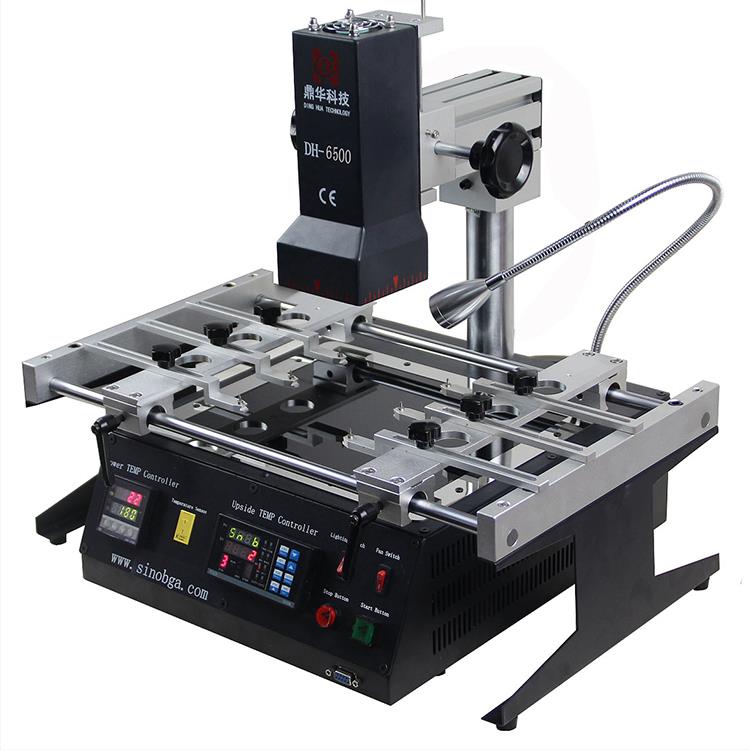

DH -6500 Инфрачервена BGA преработка на станция
DH -6500 е разработен и използван на пазара за повече от 10 години ., той се състои главно от две IR зони за отопление и два температурни контролери . Системата е проста и лесна за работа и се използва широко в игралните конзоли, телевизорите и други вътрешни приложения {.

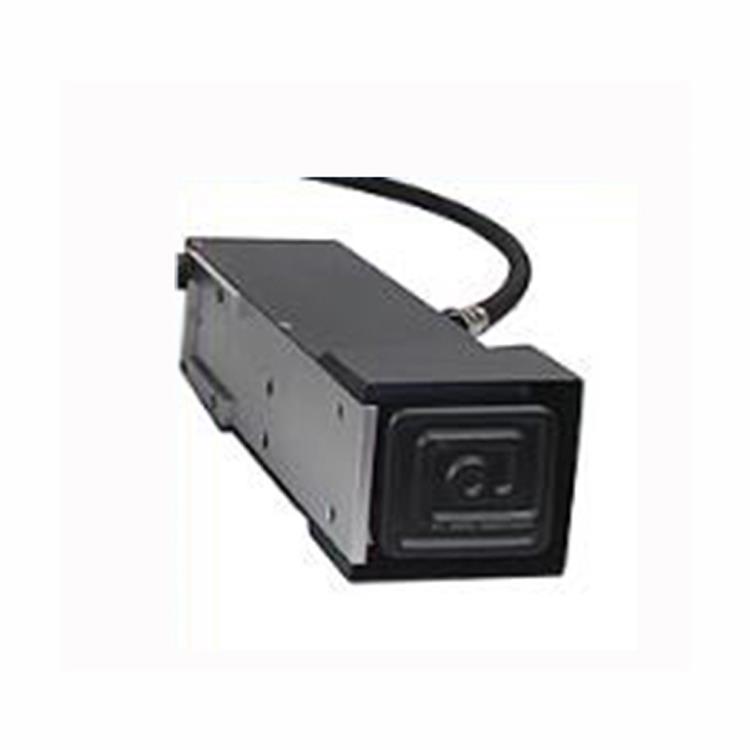

The upper infrared heating area features a ceramic heater sized up to 80×80 mm with a wavelength range of 2–8 μm, which is easily absorbed by most black and light-colored materials. The unit supports 110–250V at 50/60Hz.

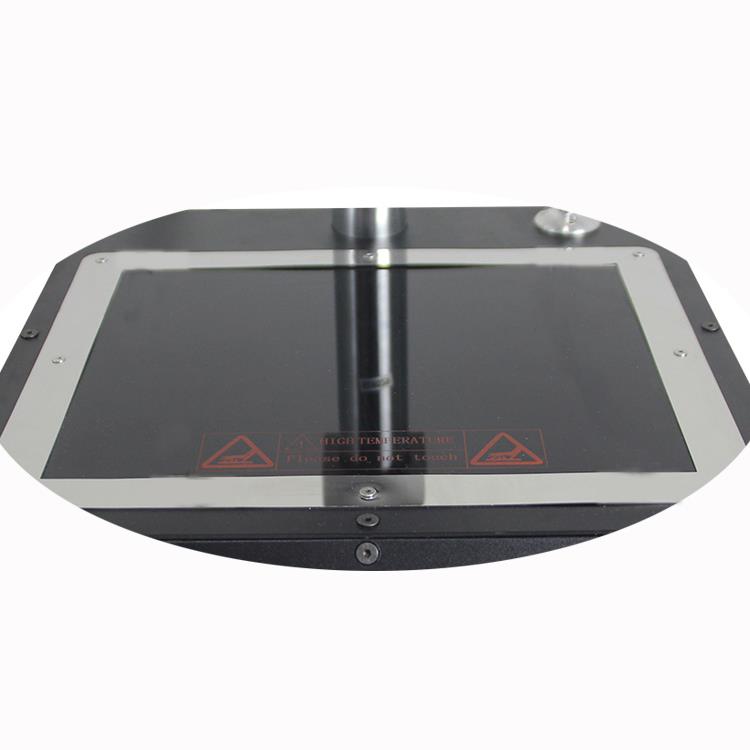

По-ниската зона за предварително загряване на IR е оборудвана с стъклен щит против-високо-температура, който осигурява по-равномерно отопление, за да се осигури по-добра защита на големите компоненти по време на отопление .

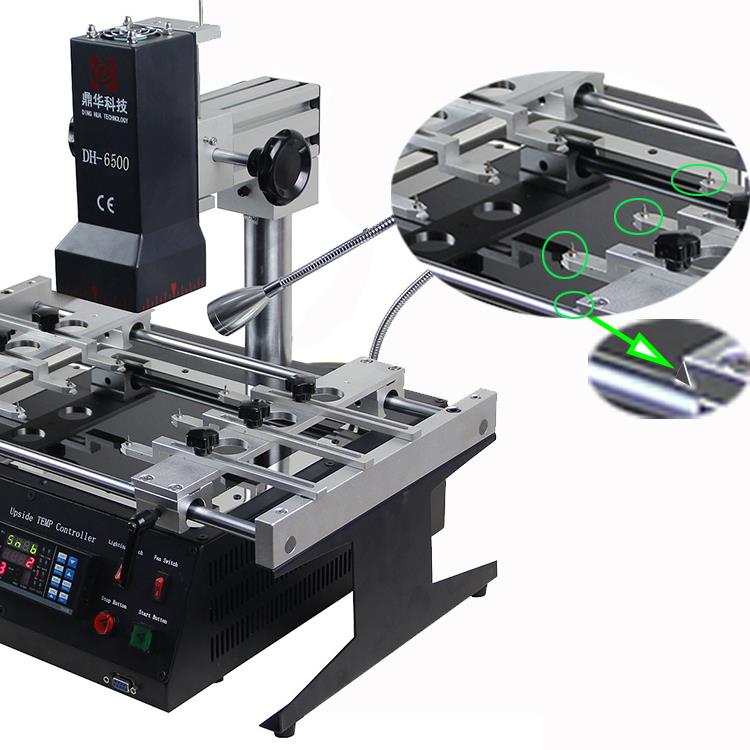

Системата включва v-groove, клипове за алигатор и подвижни универсални тела, които могат да се настанят дънни платки с различни форми, което им позволява да бъдат фиксирани на оптимална позиция за запояване или дезактивиране .
Поддържаният максимален размер

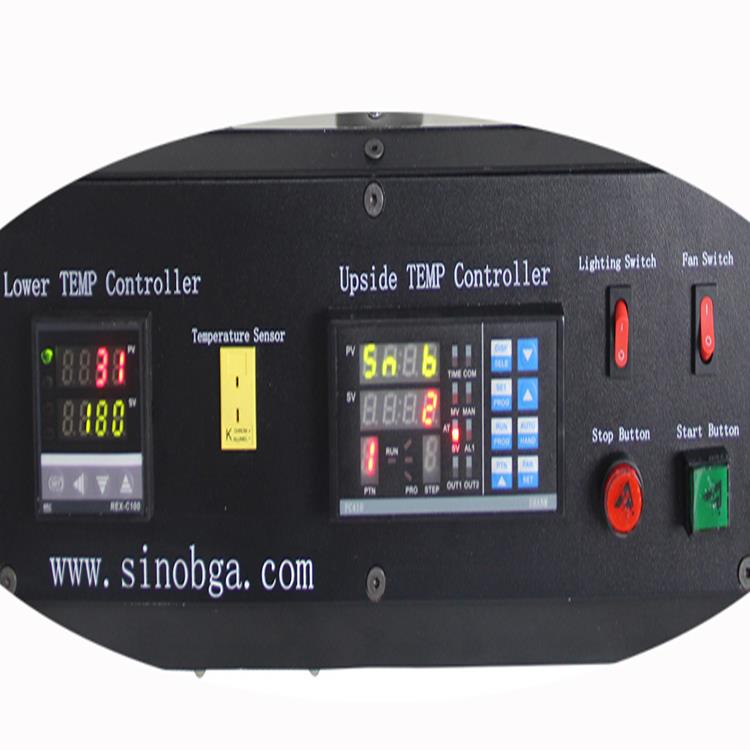

Дигитални функции на IR машина
- Два температурни контролера
- Десет температурни профила могат да бъдат запазени
- Една външна термодвойка за мониторинг на температурата в реално време
- Цветно кодирани бутони за лесна работа
Технически спецификации на инфрачервената BGA станция
| Параметър | Спецификация |
| Захранване | 110–250V, 50/60Hz |
| Мощност | 2500W |
| Отоплителни зони | 2 IR зони |
| Размер на печатни платки | До 300 × 360 мм |
| Размер на компонента | 2 × 2 до 78 × 78 mm |
| Нетно тегло | 16 кг |
Често задавани въпроси
В: Мога ли да стана ваш дистрибутор в моята страна?
A: Да, можете .
Въпрос: Има ли известни компании, които използват вашите продукти?
О: Да, компании като Google, Huawei и Mitsubishi използват нашите продукти .
В: Приемате ли предложения за дизайн на нови продукти?
О: Да, ако имате нови идеи за дизайн или решение, моля, свържете се с нас на John@dinghua-bga.com .
В: Мога ли да купя директно от вашата страна?
О: Да, можем да доставим продукта директно до вашата врата чрез експресна доставка .
Някои съвети за станцията за преработка на IR BGA
Какво е профил?
Профилът е кривата на температурата, която следва регулаторната станция към Desolder и Solder BGA компоненти .
Профилът се състои от четири различни фази, които са обяснени по -долу:
- Предприемник:Тази фаза довежда дъската до еднаква температура между 150 градуса и 180 градуса . Тази температура не засяга съединенията на спойка, но намалява температурната разлика (делта t) между горната и дъното, предотвратявайки увреждането на дъската или BGA .
- Накисване:В тази фаза дъската се нагрява, за да активира потока . Това е важно, тъй като потокът трябва да се активира в определен период от време, за да изпълнява правилно неговата функция .
- Reffrow:During this phase, the solder balls melt and bond to the pads. It is critical that this phase lasts the correct amount of time since components cannot withstand prolonged exposure to high temperatures. Typically, the BGA is held at around 260℃for 20–30 seconds. Temperatures above 260℃may damage common BGA packages.
- Охлаждане:Тази фаза включва контролирано охлаждане на BGA, обикновено със скорост, която не надвишава 2–3 градуса в секунда, за да се избегне термично напрежение .
