Напълно автоматична оптична BGA реболинг станция

Напълно автоматична BGA преработваща станция HD-A5 е машина за ремонт/сглобяване от висок клас, с внесена оптика

CCD камера, автоматично захранващо устройство за чипове, което може да зареди чип с размери до 80*80 mm и тегло под 5 kg,

особено записът на пълните температурни профили е много полезен за международната компания, тъй като те имат нужда

анализирайте резултатите от запояване и разпояване при различни температури и времена и т.н.

Производствени параметри на напълно автоматичната оптична bga reballing станция

Подробности за производството на напълно автоматична оптична bga reballing станция

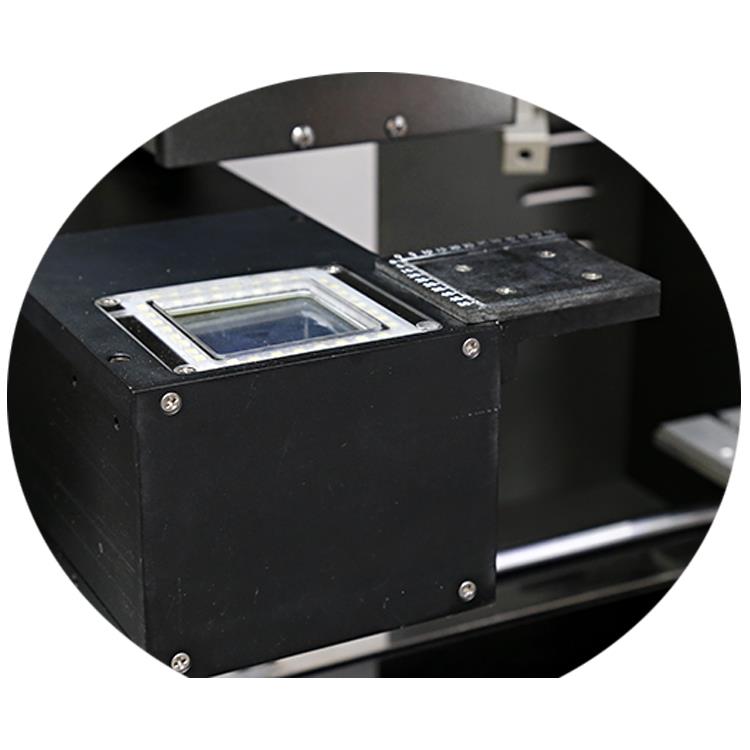

Оптична CCD камера и устройство за подаване на чипове

Импортирана оптична CCD камера с функция за разделяне на два цвята, един цвят е чипове точки, един е точки на PCB,

и двете се показват на екрана на дисплея.

Устройство за подаване на чипове, може автоматично да носи чип за вземане или подмяна, размерът на чипа може да бъде до 80*80 mm и

натоварване под 5 кг.

Регулиране на горния въздушен поток, може да бъде ръчно или автоматично, особено за ремонт на микрочипове, много полезно.

Горна/долна настройка на светлината, използвана за оптични CCD светлини, които се показват на екрана на монитора.

Авариен бутон, той може да бъде натиснат по всяко време, ако е необходимо, след което машината ще спре незабавно.

Лазерно позициониране, което може да помогне на PCB или чип да намерят правилната позиция на работната маса.

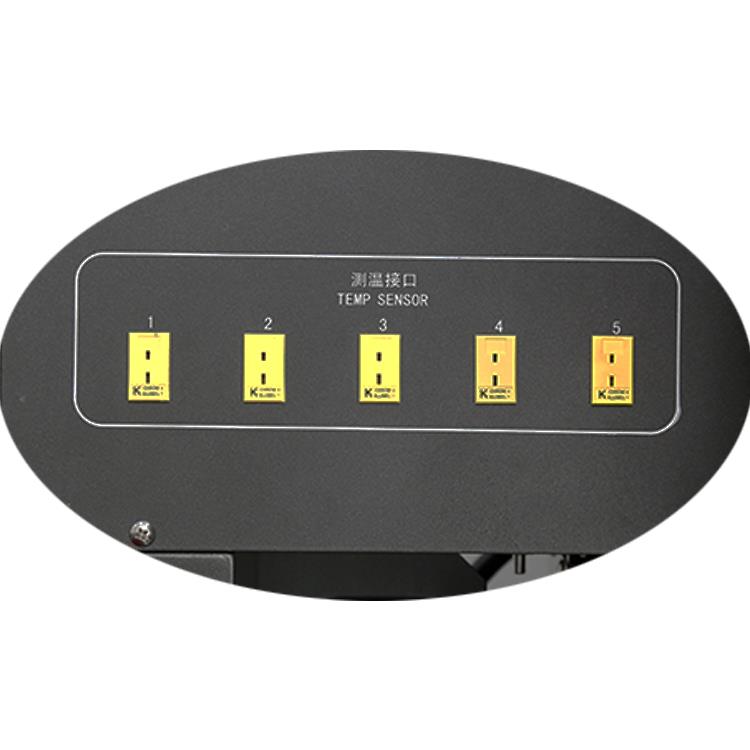

Множеството термодвойки могат по-добре да тестват и проверяват различна нагревателна площ, така че да калибрират по-добре температурата

в случай на по-ниска или по-висока температура.

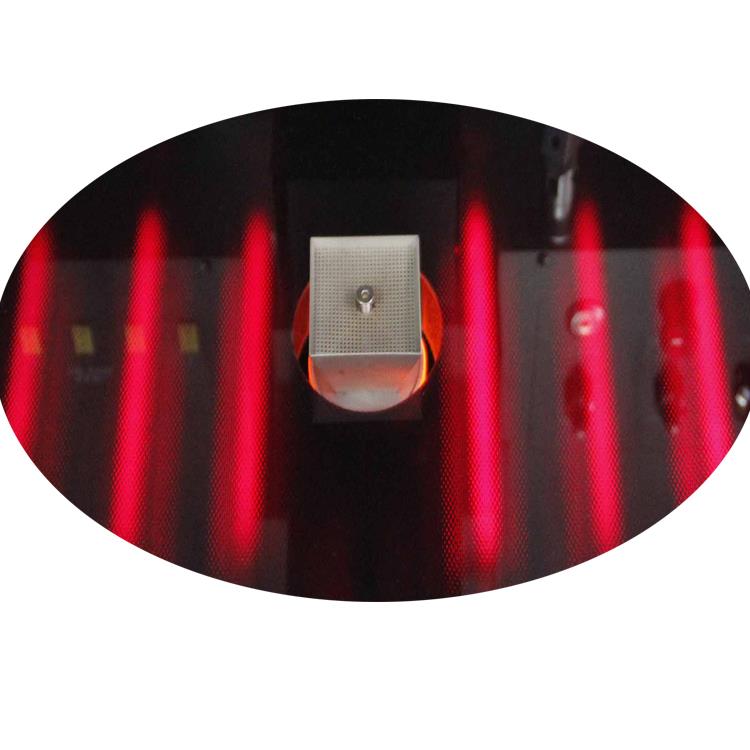

Инфрачервена зона за предварително нагряване, състои се от 6 части от влакнести нагревателни тръби и покрити с гален щит, който може да предотврати

всякакви малки компоненти, въпреки че в тях пада прах, и тази ярка светлина лесно се абсорбира от светлината

PCB, когато се ремонтират малки PCB, 4 от тях могат да бъдат изключени.

Как работи автоматичната BGA преработваща станция:

Продуктова квалификация на напълно автоматичната оптична bga reballing станция

Досега нашите клиенти имат Foxconn, Lenovo и Huawei и т.н., някои от тях са използвали преработката на bga

станция за повече от 7 години и отразява много добре.

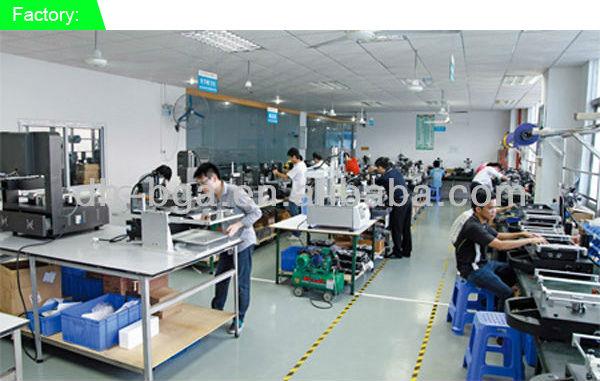

Това е един от върховете на айсберга на работилницата и BGA преработвателната станция DH-A5 се сглобява, други са

регулиране, чистият под и подреденото натрупване са едно от необходимите условия за добро качество.

Награден CE, патенти и система за сертифициране на качеството на продуктите и т.н. Кои са знакът за отлични продукти.

ЧЗВ:

Някои съвети относно ремонта

Какъв е размерът на платката, която често ремонтирате?

Определете размера на работната повърхност на купената BGA маса за преработване. Обикновено размерът на обикновените преносими компютри и компютърните дънни платки е по-малък от 420x400 mm. Това е основен ориентир при избора на модел.

Размерът на чипа, който често се запоява

Важно е да знаете както максималния, така и минималния размер на чипа. Обикновено доставчикът ще осигури четири дюзи. Размерът на най-големите и най-малките чипове ще определи размера на дюзата, която трябва да изберете.

Размерът на захранването

Като цяло основните захранващи кабели в отделните сервизи са 2,5 mm². Когато избирате BGA станция за преработка, номиналната мощност не трябва да надвишава 4500 W. Ако това стане, това може да причини трудности при въвеждането на захранващия кабел.

С функция

Има ли 3 температурни зони?

Трите температурни зони трябва да включват горната нагревателна глава, долната нагревателна глава и инфрачервената зона за предварително нагряване. Тези три зони са стандартната конфигурация. В момента някои продукти на пазара имат само две температурни зони, състоящи се от горната нагревателна глава и инфрачервената зона за предварително нагряване. Успехът на заваряване при тези модели е много нисък, така че не забравяйте да проверите това, когато купувате.

Може ли долната нагревателна глава да се движи нагоре и надолу?

Долната нагревателна глава трябва да може да се движи нагоре и надолу. Това е една от съществените характеристики на BGA станция за преработка. Когато работите с относително големи печатни платки, дюзата на долната нагревателна глава е проектирана да осигурява спомагателна опора чрез структурен дизайн. Ако не може да се движи нагоре и надолу, той няма да изпълни тази роля и степента на успех на заваряването ще бъде значително намалена.

Има ли функция за интелигентна настройка на кривата?

Настройката на температурния профил е един от най-важните аспекти при използване на BGA станция за преработка. Ако температурната крива не е настроена правилно, степента на успех на заваряването ще бъде много ниска и заваряването или разглобяването може да не е възможно. Вече има продукти на пазара, като GM5360 на Goldpac Technology, които предлагат удобни настройки на температурната крива.

Има ли функция за повторно запояване?

Ако настройката на температурната крива е неточна, използването на тази функция може значително да подобри степента на успех на заваряването. Температурата на заваряване може да се регулира по време на процеса на нагряване.

Има ли функция за охлаждане?

Обикновено за охлаждане се използват вентилатори с кръстосан поток.

Има ли вградена вакуумна помпа?

Вградената вакуумна помпа е удобна за поемане на BGA чипа при разглобяването му.
