Горещ въздух SMD преработвателна станция

                                                     Автоматична станция за преработка на SMD с горещ въздух

Горещ въздух SMD Rework Station е устройство, използвано при ремонт и монтаж на електроника. Той е специално проектиран за премахване и подмяна на устройства за повърхностен монтаж (SMD) на печатни платки (PCB). Станцията за преработка с горещ въздух работи чрез насочване на поток от горещ въздух върху SMD, загрявайки спойките, докато се разтопят, което позволява повдигането на компонента от платката. Горещият въздух се генерира от нагревателен елемент, управляван от терморегулатор. След като SMD бъде премахнат, новият компонент може да бъде поставен върху платката и запоен чрез същия процес с горещ въздух.

1. Приложение на лазерно позиционираща SMD преработваща станция с горещ въздух

Работа с всички видове дънни платки или PCBA.

Запояване, повторно запояване, разпояване на различни видове чипове: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED чип.

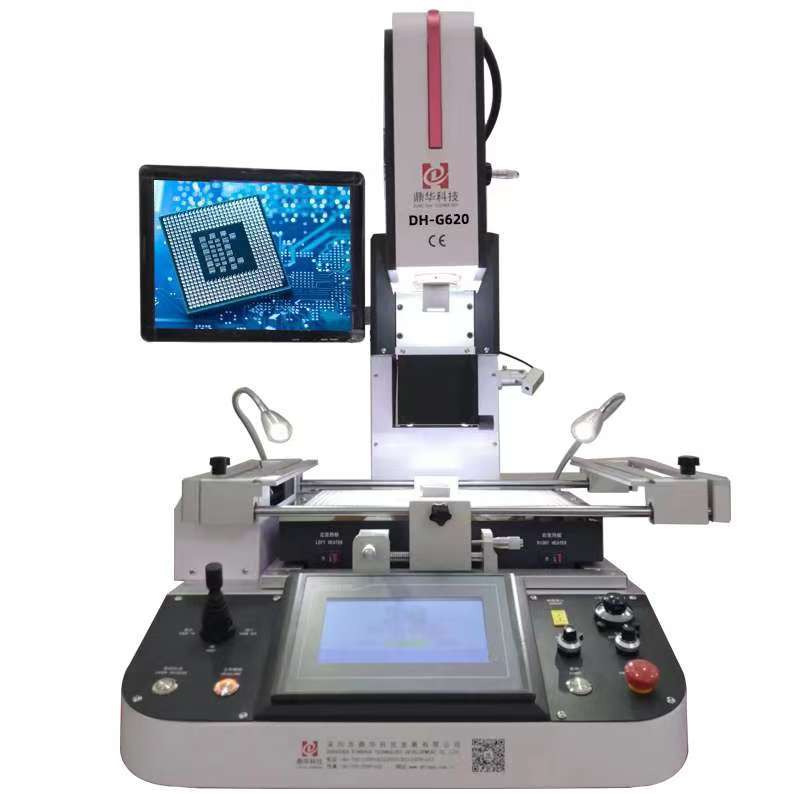

DH-G620 е напълно същият като DH-A2, автоматично разпояване, прибиране, поставяне обратно и запояване за чип, с оптично подравняване за монтиране, без значение дали имате опит или не, можете да го овладеете за един час.

2. Характеристики на продукта наОптично подравняване

3.Спецификация на DH-A2

мощност	5300W
Горен нагревател	Топъл въздух 1200W
Долен нагревател	Горещ въздух 1200W.Инфрачервен 2700W
Захранване	AC220V±10% 50/60Hz
Измерение	Д530*Ш670*В790 мм
Позициониране	V-groove PCB поддръжка и с външно универсално приспособление
Контрол на температурата	Термодвойка тип К, управление със затворен контур, независимо отопление
Точност на температурата	±2 градуса
Размер на печатната платка	Макс. 450*490 mm, мин. 22*22 mm
Фина настройка на работната маса	±15 мм напред/назад, ±15 мм надясно/наляво
BGA чип	80*80-1*1 мм
Минимално разстояние между стружките	0.15 mm
Сензор за температура	1 (по избор)
Нетно тегло	70 кг

4. Защо да изберете нашияГорещ въздух SMD Rework Station Split Vision?

5.Удостоверение заГорещ въздух SMD преработвателна станция Optic Align

Сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за подобряване и усъвършенстване на системата за качество,

Dinghua е преминал сертификат за одит на място по ISO, GMP, FCCA, C-TPAT.

6.Опаковане и изпращане наГорещ въздух SMD преработвателна станция

7.Пратка заГорещ въздух SMD преработвателна станция

DHL/TNT/FEDEX. Ако искате друг срок за доставка, моля, кажете ни. Ние ще ви подкрепим.

8. Условия на плащане

Банков превод, Western Union, кредитна карта.

Моля, кажете ни, ако имате нужда от друга поддръжка.
