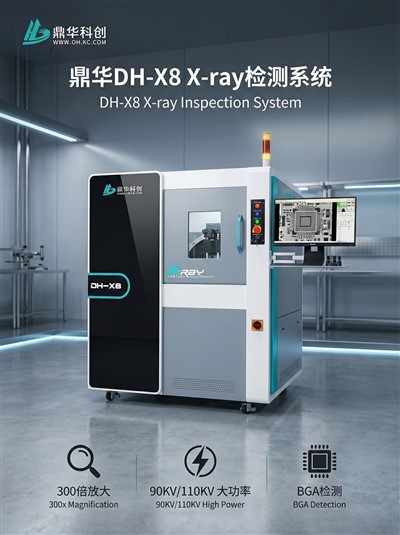

Рентген за електроника Voard
Тази рентгенова -машина за PCB осигурява прецизно не-разрушително изпитване за електроника и производство. Като универсална промишлена рентгенова машина, тя разполага с детектор за накланяне и програмируема степен за много-ъглова инспекция—идеална за приложения за тестване на автомобилни ECU и анализ на монтажни платки.
Описание
Общ преглед на продукта
Нашето-съвършенство--PCB рентгенова машинапредефинира прецизното не{0}}разрушително изпитване. Като универсаленПромишлена рентгенова машина, той предоставя несравними възможности за контрол на качеството и анализ на неизправности в сложна електроника и компоненти.
Основни характеристики и предимства
1.XY-Етап на движение по оста:Позволява обширно покритие на сканиране, което значително подобрява производителността и надеждността на проверката на продукта.
2,60 градуса накланящ се детектор на изображения:Улеснява лесното наблюдение на дефектите на страничните-стени в компоненти като BGA, осигурявайки цялостнаECU тестер-оценен анализ за критична автомобилна електроника.
3.Реален-източник и приемник на лъч от времева линия:Използва високо{0}}чувствителен японски запечатан източник HAMAMATSU, съчетан с-цифров плосък{2}}панелен детектор за ясни изображения в-време.
4. Прозорец за визуална автоматизирана навигация:Удобният-интерфейс позволява на операторите бързо да намират и увеличават мащаба на целите за инспекция, рационализирайки работния процес.
5.Просторна товарна платформа:Разполага с голяма ревизионна камера с размери 550 mm x 670 mm, която побира широка гама от размери на продукта.
6. Програмируеми рецепти за проверка:Идеален за-автоматизирана инспекция на голям обем, повишавайки ефективността и гарантирайки постоянни резултати партида след партида.
7. Управление на библиотека с цифрова работа:Запазвайте, редактирайте и управлявайте програми за инспекция за повтарящи се и проследими проверки на качеството.
8.S/ERP системна интеграция:Поддържа адаптивна свързаност за безпроблемно управление на данни и интегриране в интелигентни фабрични системи.
Домейни на приложения
Тази премияПромишлена рентгенова машинае проектиран за отлични постижения в множество сектори:
1. Полупроводникови и усъвършенствани опаковки:Проверка на IC, BGA, CSP, Flip Chip.
2.ПХБ и монтаж (SMT/DIP):ИзчерпателнаPCB рентгенова машиназа спойки, кухини и поставяне на компоненти.
3.Автомобилна електроника:Критична проверка заECU тестерприложения, сензори, конектори и контролни модули.
4. Автомобилни части:Алуминиеви отливки, корнизи и други компоненти,-критични за безопасността.
5.Нова енергия:Проверка на батерийни клетки и модули за литиево-йонни батерии.
6. Специализирани индустрии:Фотоволтаични клетки, формовани пластмаси, керамични субстрати и др.
Параметри на продуктите
Спецификации на машината :
| Артикул | Параметър | Артикул | Параметър | |
| Размер: | 1500 × 1500 × 2100 мм | Захранване: | AC220V 10A | |
| Тегло: | около 1500 кг | Опаковано тегло: | Прибл. . 1800кг | |
| Размери на опаковката: | 1600 × 1600 × 2200 мм | Консумирана мощност: | 1.7KW | |
| Метод на зареждане: | ръководство | Режим на откриване: | офлайн | |
| Метод на работа: | ръководство | Управление на разрешения: | парола |
Р-рентгенова тръба:
| Артикул | Параметър | Артикул | Параметър |
| Тип лека тръба: | затворен | Ток на фототръба: | 200μA |
| Напрежение на светлинната тръба: | 90KV | Размер на фокуса: | 3-5um |
| Метод на охлаждане: | въздушно охлаждане | Геометрично увеличение: | 300 пъти |
Система за изображения:
| Артикул | Параметър | Артикул | Параметър |
| детектор: | Нов TFT | Радиационна толерантност: | 10000Gy |
| Ефективна зона за изобразяване: | 130 × 130 мм | Ниво на защита: | IP65 |
| Пикселна матрица: | 1536 × 1536 | размер: | 176 × 176 × 47 mm |
| Размер на пиксела: | 85μm | Тегло: | 3,5 кг |
| Пространствена резолюция: | 5,8 lp/mm | мощност: | 9W |
| Честота на кадрите: | 20 кадъра в секунда | Работна температура: | 10-40 градуса |
| Цифри за преобразуване на AD: | 16 бита | Температура на съхранение: | -10-55 градуса |
| Интерфейс за данни: | Gigabit Ethernet | Работна влажност: | 20-90% HP (без кондензация) |
| Режим на задействане: | непрекъснато събиране, импулсна синхронизация | Влажност на съхранение: | 10-90% HP (без кондензация) |
| Енергиен обхват на рентгеновите лъчи: | 40KV-130KV | Настройки на изображението: | Яркост, контраст, автоматично усилване и експозиция |
Индустриален компютър
| Артикул | Параметър | Артикул | Параметър |
| монитор: | 21,5--инчов монитор с висока разделителна способност | Операционна система: | Windows 10 64-бит |
| Инструкции за работа: | Клавиатура/Мишка | Твърд диск/памет: | 1TB/8G |
Гаранция за сигурност
Доза радиация:
Използва стоманена -олово-стоманена защитна конструкция, като прозорецът за наблюдение на входната врата е изработен от-съдържащо олово стъкло за радиационно екраниране. Във всяка позиция на 20 mm от корпуса измерената мощност на еквивалентната доза на радиация е по-малка или равна на 1 μSv/h, в съответствие с международните стандарти.
Прозорец за гледане на оловно стъкло:
Прозрачното оловно стъкло изолира радиацията, като същевременно позволява наблюдение на тестовия обект.
Блокировка за безопасност:
Всички врати за достъп за поддръжка са оборудвани с два крайни превключвателя с висока-чувствителност. След отваряне на която и да е врата, рентгеновата тръба незабавно и автоматично се изключва-.
Електромагнитен ключ за предпазна врата:
Прозорецът за наблюдение е снабден с електромагнитен превключвател, който предотвратява отварянето на прозореца, докато рентгеновата тръба работи.
Бутон за аварийно спиране:
Намира се до позицията на оператора; натискането му незабавно прекъсва захранването.
Прозорец за преглед:
Разполага с прозрачен прозорец за наблюдение, позволяващ директно наблюдение на пробата по време на работа.
Защита на рентгеновата тръба:-
Рентгеновата-тръба трябва да бъде изключена, преди да напуснете софтуерния интерфейс, за да извършите други операции.
Откриване на изображения
Изберете нашата система не само катоPCB рентгенова машина, но като цялостнаПромишлена рентгенова машинаекосистема, предназначена да отговори на строгите изисквания на модерното производство и осигуряване на качеството, особено за напредналиECU тестервалидиране и след това.
