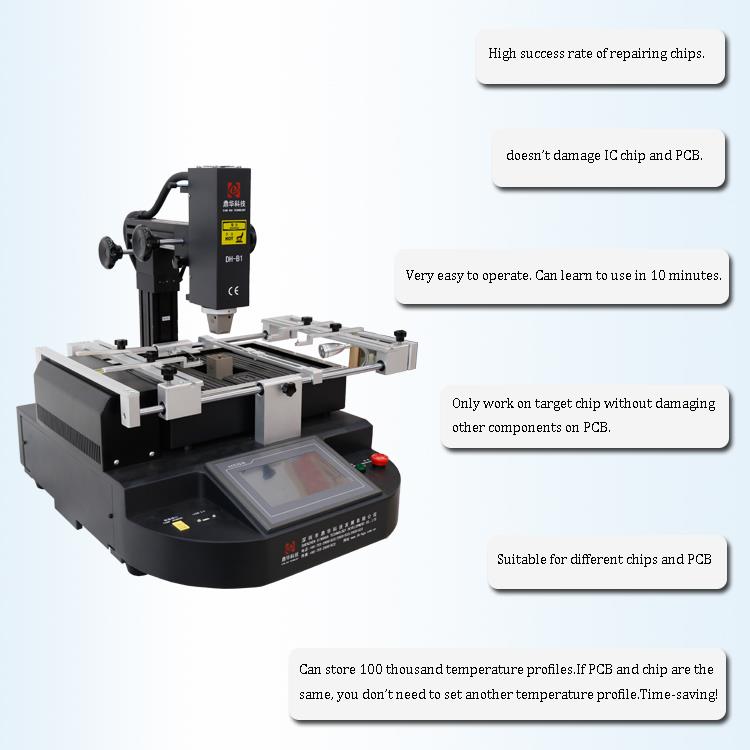

HD сензорен екран BGA Rework Machine
Станцията за преработка на DH-B1 BGA е без инструменти, без газ, незабавно/точно контролируема, чиста, модулна, надграждаща се и произвежда 100% добив SMD преработка без никакви усложнения ., тя осигурява изключително високите нива на профилиране и процес .
Описание
1. Характеристики на продукта
- Интерфейс на човешката машинаПредлага множество режими на работа и нива на разрешение . заваряване, дезактивиране и монтаж могат да се извършват ръчно . лесни за работа .
- Сензорен екран с висока разделителна способност, до 800 × 600 пиксела .
- Оборудван с вентилатор на потока на Delta Double Ball FlowЗа снабдяване с въздух-не е необходима от външен източник на въздух .
- Приема DCCE 6- канал модулЗа системата за контрол на температурата с автоматична настройка на PID .
- Нагревателите се наблюдават в реално време. В случай на злополука съответните сензори изпращат сигнали към PLC, който изключва изходния канал и показва условието за повреда,Автоматично защита на системата.
3. спецификация
| Мощност | 4800W |
| LOP NEATER | Hot Air 800W |
| Долен нагревател | Hot Air 1200W, инфрачервен 2400W |
| Захранване | AC220V ± 10% 50/60Hz |
| Измерение | L535*W650*H600 mm |
| Позициониране | Поддръжка на V-Groove PB и с външно универсално приспособление |
| Контрол на температурата | K-тип термодвойка . контрол на затворен контур, независимо отопление |
| Температурна точност | ± 2 градуса |
| Размер на печатни платки | MAX 355*335 mm . min 50*50 mm |
| Fine-Tuning Workbench | ± 15 мм напред/назад, ± 15 мм вдясно/вляво |
| BGA чип | 80*80-2*2mm |
| Минимално разстояние между чипс | 0,15 мм |
| Темо сензор | 1 (незадължително) |
| Нетно тегло | 30 кг |

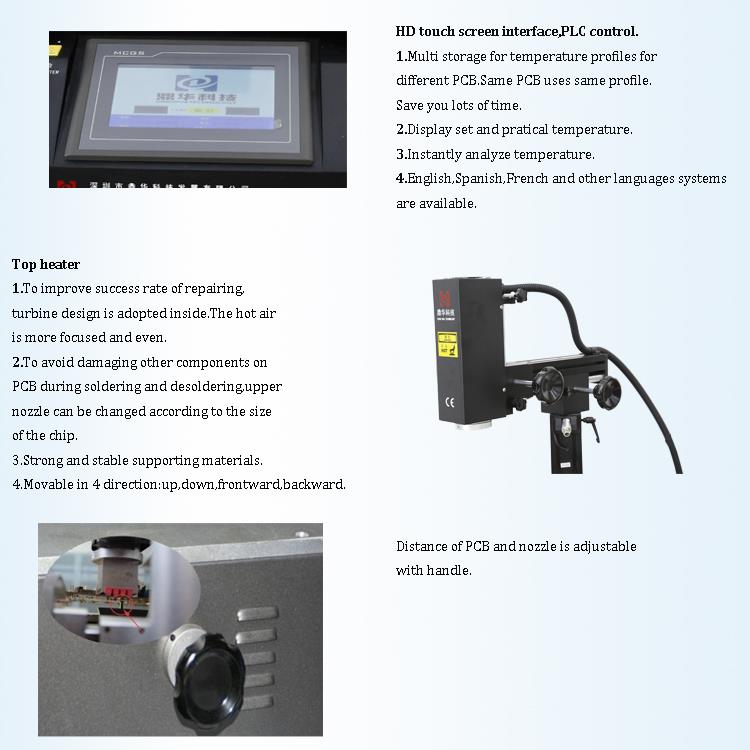

4. подробности of hd TоSКрийнBGA REworkMахин
1. HD интерфейс на сензорния екран;
2. три независими нагреватели (горещ въздух и инфрачервен);
3. вакуумна писалка;

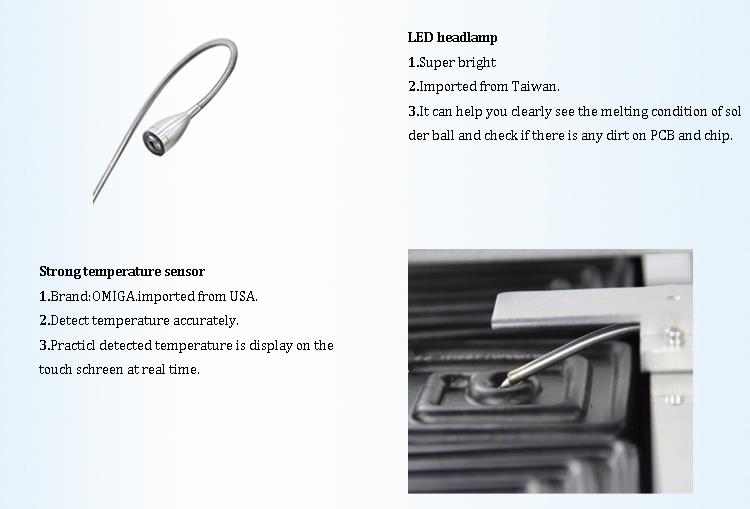

4. LED фара .
5. Сертификат

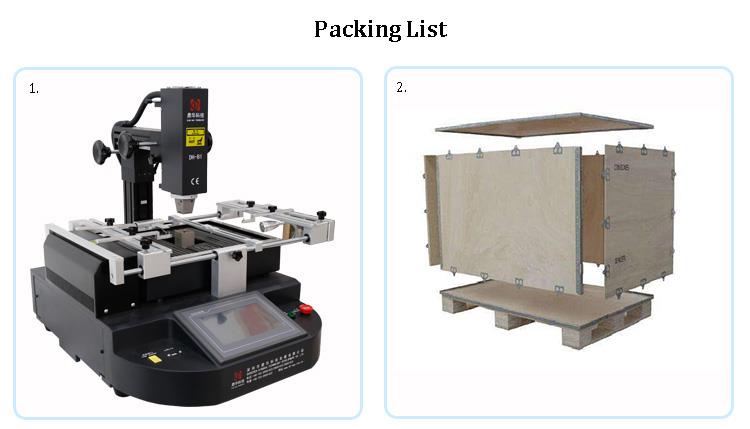

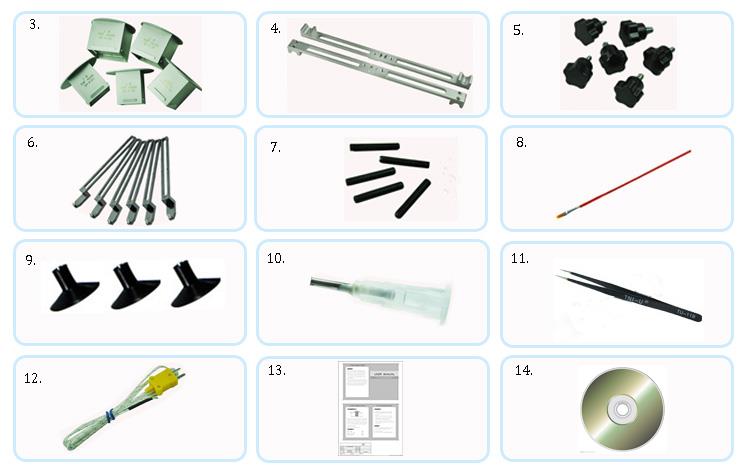

6. Опаковка и доставка
7. Свързани знания
Какво е SMD?
SMD означаваПовърхностно монтирано устройство, което се отнася до компоненти, използвани вТехнология на повърхността(Smt) .
В ранните етапи на производството на електронна платка, всички монтажни монтажа се извършват ръчно ., когато бяха въведени първите автоматизирани машини, те могат да поставят само прости оловни компоненти; По -сложните части все още изискват ръчно разположение за вълново запояване .
Surface-mounted components were introduced about 20 years ago, marking a new era in which nearly all components-from passive parts to active components and integrated circuits-have transitioned into surface-mount form (SMD). These can now be handled by automated pick-and-place machines.
Асамблея:
Дълго време се смяташе, че всички PIN компоненти в крайна сметка ще бъдат преобразувани в SMD пакети . Днес SMD технологията се използва широко в LED дисплеи .
Три в едное вид SMD LED технология на дисплея, в която три различни цветни LED чипа са капсулирани в едно и също лепило на специфични интервали .
Full-color LED displays using three-in-one SMD technology have a wider viewing angle and can feature surfaces treated with diffuse reflection. This results in reduced graininess and improved uniformity. In terms of color, spectrophotometric separation in three-in-one displays is simpler, and color saturation is higher.
Since the entire surface emits light, three-in-one displays provide more uniform color and improved flatness, making them a standard for high-definition LED displays. However, due to the complex manufacturing process and challenging maintenance, the cost is relatively high, so this technology is generally reserved for high-end LED display products.
