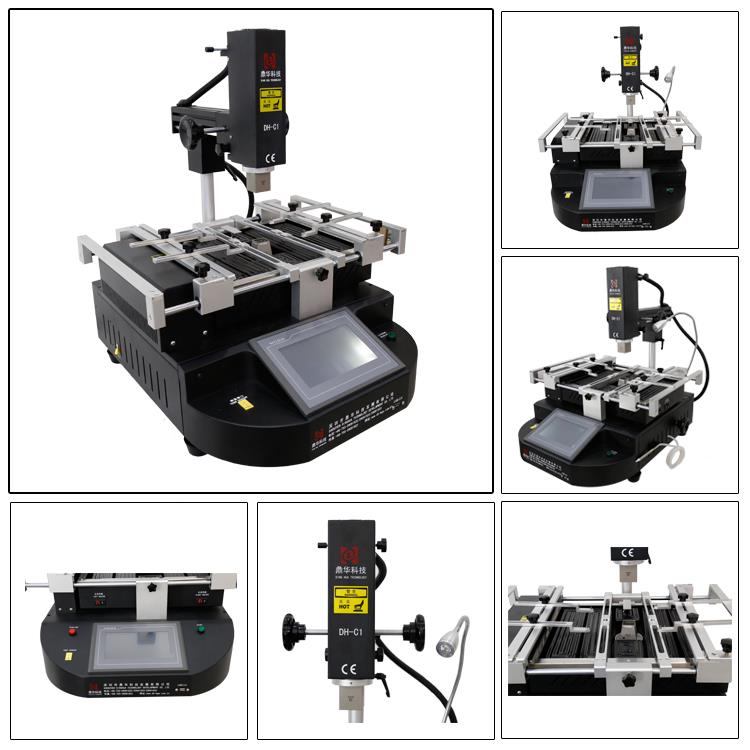

Машина за преработка на BGA северен мост със сензорен екран

Машина за преработка на северен мост bga със сензорен екран

Бърз преглед:

Предлагаме DH-C1 с подобрена производителност. Със своите многофункционални характеристики и иновативен дизайн, DH-C1 позволява премахване, монтиране и запояване на едно място. Ако търсите станция за преработка на BGA за ремонт на мобилни телефони, поздравления! Намерихте оригиналния производител - Dinghua, една от най-добрите марки BGA станции за преработка в света.

1. Спецификация

1	Обща мощност	4800W
2	Горен нагревател	800W
3	Долен нагревател	Долен нагревател: 1200W, Долен IR: 2700W
4	Мощност	AC220V±10% 50/60Hz
5	Движение на горния нагревател	Надясно/наляво, напред/назад, въртете се свободно.
6	Осветление	Тайванска светодиодна работна светлина, регулиране на всеки ъгъл.
7	Съхранение	50 000 групи температурни профили
8	Режим на работа	HD сензорен екран, интелигентен разговорен интерфейс, цифрова настройка на системата
9	Позициониране	Интелигентно позициониране, PCB може да се регулира в посока X, Y с "5 точки опора" + скоба за PCB с V-жлеб + универсални приспособления.
10	Контрол на температурата	K сензор, затворен контур
11	Точност на температурата	±2 градуса
12	Размер на печатната платка	Макс. 400mmⅹ400mm Min20mmⅹ20mm
13	BGA чип	2*2~80*80 мм
14	Минимално разстояние между стружките	0.15 mm
15	Темпер сензор	1 бр
16	Размери	Д560×Ш590×В690 mm
17	Нетно тегло	Приблизително 32 кг

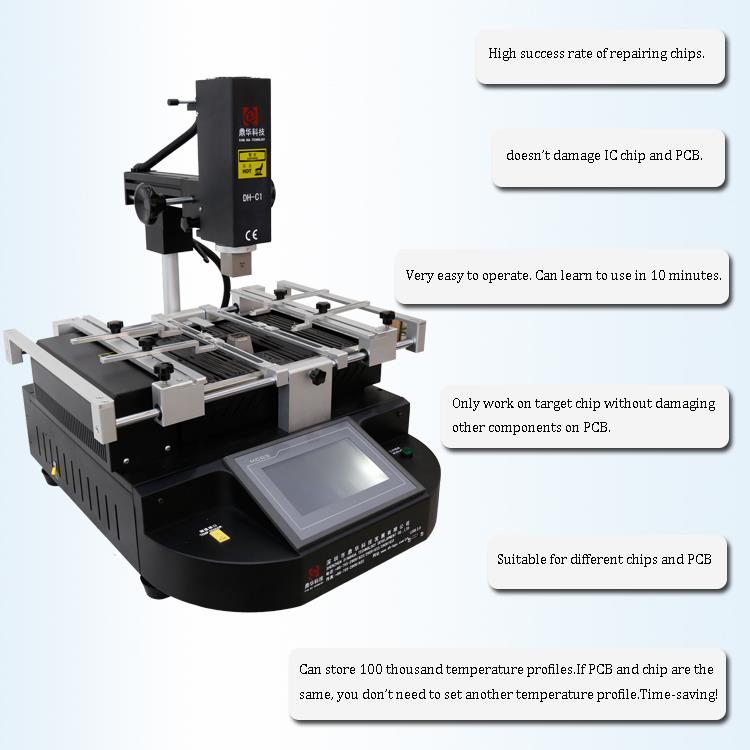

2. Описание на продукта и приложение на DH-C1 BGA Rework Station

Характеристики:

1. Високомощен вентилатор с кръстосан поток:Станцията използва високомощен вентилатор с кръстосан поток, за да позволи бързо охлаждане на печатната платка и да предотврати деформация. Той също така включва вътрешна вакуумна помпа и външен вакуумен патронник за подпомагане на отстраняването на BGA чипа.
2. Независими отоплителни зони:Станцията има три независимо контролирани нагревателни зони, всяка с множество температурни контроли. Те могат да се регулират, за да осигурят оптимална интеграция в различните температурни зони. Настройките за температура на нагряване, време, наклон, охлаждане и вакуум могат да бъдат конфигурирани чрез потребителския интерфейс.
3. Подвижно приспособление:Гъвкавото и удобно подвижно приспособление предпазва периферните устройства на PCB от повреда и замърсяване. Той е адаптивен към различни приложения за преработка на BGA.
4. Прецизен контрол на температурата:Системата използва високо прецизна термодвойка от тип K с управление в затворен контур и автоматична температурна компенсация. Включва PLC и температурен модул, които осигуряват точно температурно отклонение от ±2 градуса. Външният конектор за измерване на температура позволява точно наблюдение и анализ на температурната крива в реално време.
5. Функции за безопасност:Станцията за преработка DH-C1 BGA е сертифицирана по CE и е оборудвана с превключвател за аварийно спиране и устройство за защита при автоматично изключване, за да се гарантира безопасността в случай на авария.

Приложение:

1. Продуктови приложения:

Станцията за преработка DH-C1 BGA е подходяща за преработка на дънни платки на различни електронни устройства, включително компютри, смартфони, лаптопи, цифрови фотоапарати, климатици и телевизори, както и устройства в индустрии като медицина, комуникации и автомобилостроене.

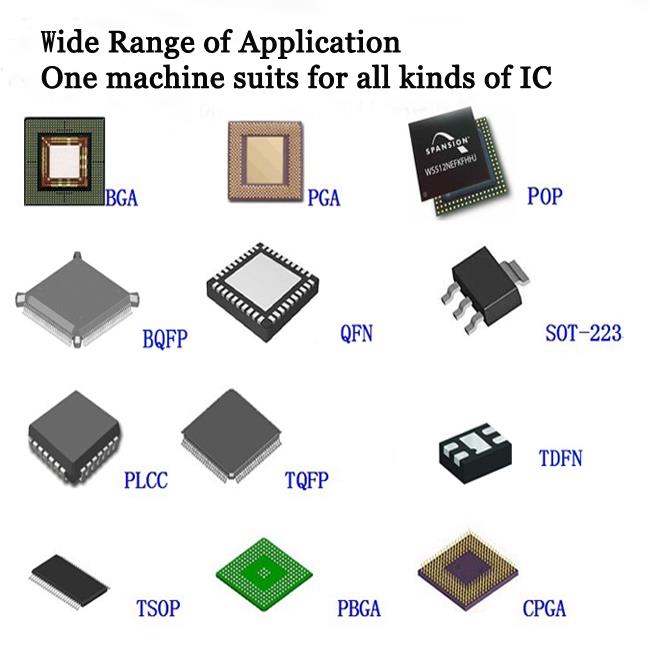

2. Широка гама от приложения:

Поддържа преработването на различни компоненти, включително BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA и LED чипове.

Употреба: една BGA преработваща станция, използвана за BGA, PGA, POP, BQFP и QFN.

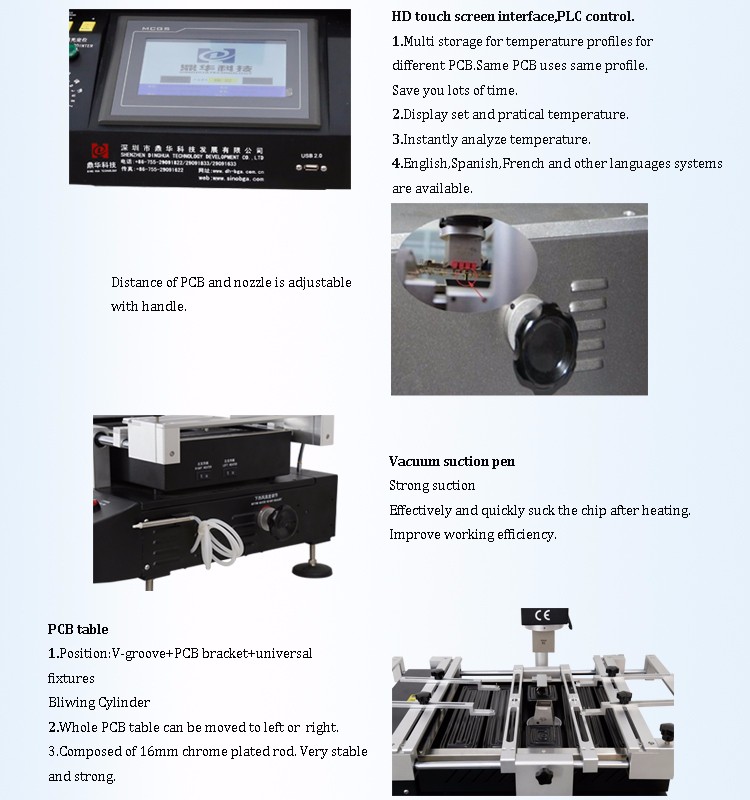

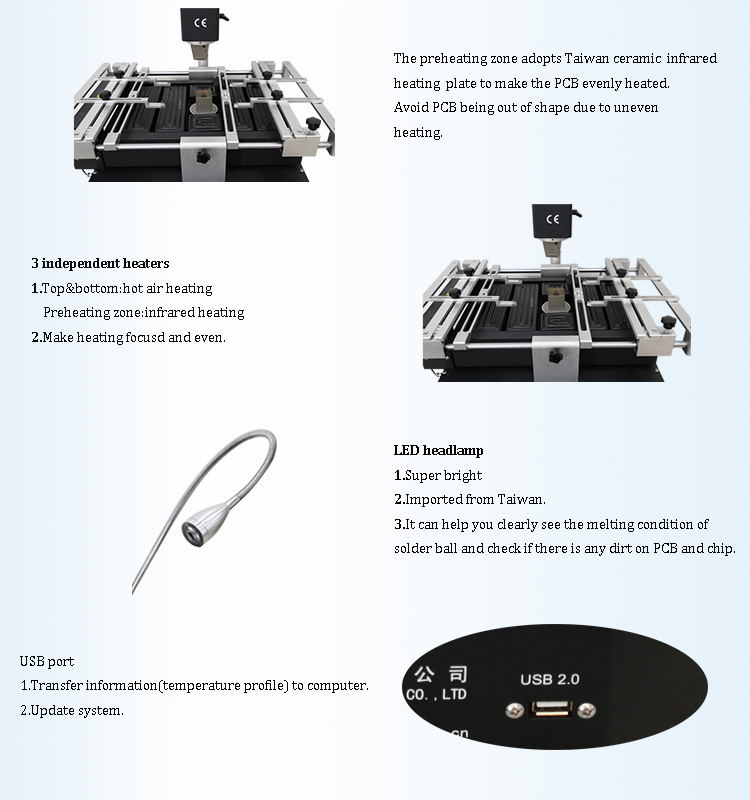

3. детайли на DH-C1 BGA преработваща станция

4. Защо трябва да изберете нас

Dinghua е водещ доставчик на SMT фабрични решения в Китай, предлагащ професионални съвети и услуги за изграждане на SMT фабрики, с над 13 години опит.

1. Помогнахме на клиентите да изградят множество нови фабрики по целия свят.
2. Ние сме обучили повече от 500 експерти и техници за нашите клиенти.
3. Ние се превърнахме в най-надеждния китайски партньор за вас.

Основни експортни пазари:

• Източна Европа
• Близък изток/Африка
• Северна Америка
• Западна Европа
• Азия
• Австралия
• Централна/Южна Америка

5. Подробности за доставката на DH-C1 BGA Rework Station

• Гъвкави опции за доставка:
• ТНТ
• DHL
• ФедЕкс
• ПРОЗОРЦИ
• ЕМС
• По море

6. ЧЗВ

В: Как мога да купя тази машина от вас?

A:A. Консултирайте се с нас относно този продукт онлайн или чрез електронна поща.
Б. Преговаряйте и потвърдете крайната цена, доставка, методи на плащане и други условия.
C. Ще ви изпратим проформа фактурата и ще потвърдим поръчката ви.
D. Извършете плащането според метода, посочен в проформа фактурата.
Д. Ние ще подготвим вашата поръчка въз основа на проформа фактурата, след като потвърдим пълното ви плащане, и ще извършим 100% проверка на качеството преди изпращане.
F. Вашата поръчка ще бъде изпратена по въздух или по море.

Въпрос: За първи път използвам такъв тип машина. Лесен ли е за работа?

A:Има ръководство на английски или видео с инструкции, което ви показва как да използвате машината.
Ако все още имате някакви въпроси, моля, свържете се с нас чрез имейл, Skype, телефон или нашата онлайн услуга TradeManager.

7. Услуги

• На вашите запитвания, свързани с нашите продукти, ще бъде отговорено в рамките на 24 часа.
• OEM & ODM са добре дошли; OEM брандиране е налично.
• Защита на вашата търговска зона, дизайнерски идеи и цялата ви лична информация.
• Предлагат се посещения на фабрики.
• Обучение как да инсталирате и използвате машината.
• Инженерите са на разположение за обслужване на машини в чужбина.

8. Вътрешностите и недостатъците на технологията за повърхностен монтаж

Технологията за повърхностен монтаж (SMT) съществува от известно време и е доказала, че очакваните ползи всъщност са реални. Ползите от намаленото пространство, по-ниската цена и подобрената производителност (качество, надеждност и електрическа производителност) са демонстрирани и продължават да стимулират увеличеното внедряване на SMT.

Един аспект на SMT, който е труден за управление, е ремонтът, корекцията и подмяната. Това е сложна област, когато се вземат предвид всички видове части. Много от аспектите на ремонта и корекциите, обсъдени в този бюлетин, ще бъдат приложими за всички типове части. Някои от по-сложните ремонтни проблеми обаче може да изискват допълнителна оценка. Използвайте тази информация като отправна точка и я вземете оттам.

Защо и кога?

Много от предимствата на SMT идват от автоматизацията и контрола на процесите, налични с тази технология. Тясното разстояние между частите и различните видове спойки ни накараха да преосмислим кое е допустимо и кое трябва да бъде ремонтирано. Доказано е, че модулите на печатни платки (PCA), които не са били ремонтирани, ще имат много по-висок процент на успех при окончателното тестване и в употреба в сравнение с PCA, които са били ремонтирани. Повредите в частите и спойките, които са ремонтирани, и повредите в частите и спойките в близост до зоните за ремонт са чести.

Това подчертава, че SMT не е измислен, за да улесни ремонтите. Високата степен на автоматизация в SMT намалява необходимостта от ремонти и с подходящо внимание към детайлите повечето преработки и ремонти могат да бъдат избегнати. Индустрията започна да приема преработката и ремонта като част от производството на конвенционални монтажни модули на печатни платки с отвори. Не е необходимо обаче да се приема това в случай на нова SMT технология. Има начини да го сведете до минимум.

Имайки предвид това, ние ви каним да помислите за ремонт, корекция и подмяна по следния начин.
