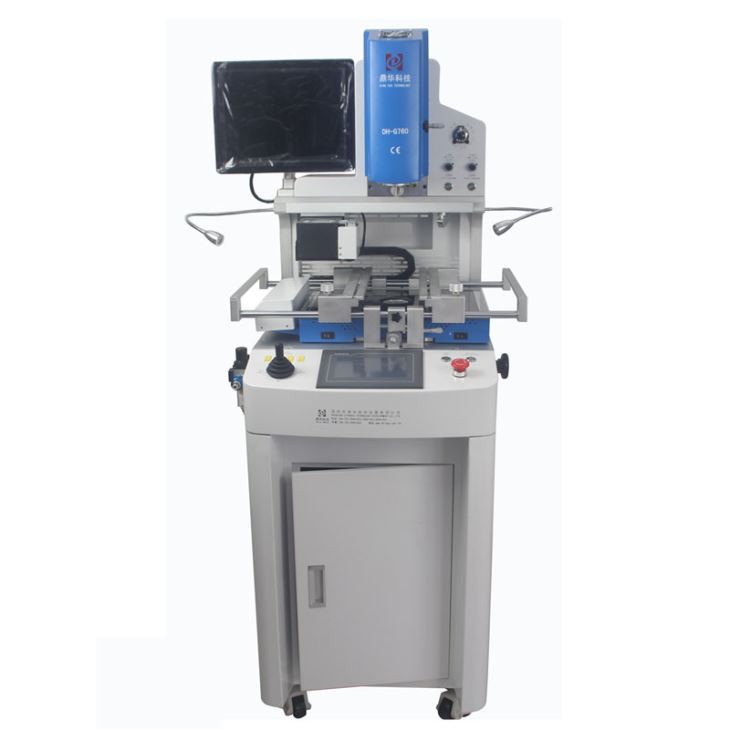

Автоматична BGA преработваща станция за ремонт на светодиоди
1. Подходящ за ремонт на перли за LED лампи, размерът на микро LED компонентите не по-малък от 0.6*0.6 mm може да бъде ремонтиран 2. Подходящ за перли за LED лампи от опаковки с ленти и насипни материали, също всякакви BGA и компоненти, които са трудни за ремонт. 3. Система за оптично подравняване с високо решение, точен LED...
Описание
Автоматична BGA преработваща станция за ремонт на светодиоди
Обща мощност | Макс 5000W |
волтаж
| AC 220V±10 процента 50/60 Hz |
Мощност на горния нагревател | 1200W |
Мощност на долния нагревател | 1200W |
IR мощност | 2400W |
Температура на горещ въздух | 400 градуса (макс.) |
Темп | 400 градуса (макс.) |
Позициониране | V-образен жлеб плюс лазерно позициониране плюс универсално приспособление |
Размер на печатната платка |
Макс. 410×370 мм |
Размер за предварително загряване | 370мм×270мм |
Тип чип | BGA, QGN, CSP, POP, QFN, Micro SMD, LED перли за лампи
|
Размер на чипа | Макс. 80×80 mm Мин. 1×1 mm |
Размери | Д640×Ш630×В900 мм |
Температурен сензор | 4 бр |
1. Подходящ за ремонт на перли за LED лампи, размер на микро LED компоненти не по-малък от 0.6*0.6mm могат да бъдат ремонтирани
2. Подходящ за перли за LED лампи от ленти за опаковане и насипни материали, също и всякакви BGA и компоненти, които са
труден за ремонт.
3. Система за оптично подравняване с високо решение, точно позициониране на LED компоненти, осигуряване на прецизен монтаж.
4. Оптичното подравняване се управлява електрически, може да се върти автоматично
5. Вградено устройство за изпитване на налягане в монтажната глава за защита на печатната платка
6. вградено инфрачервено лазерно позициониране, бързо позициониране за PCB.
7. Приемете HIWIN прецизна направляваща релса за система за движение нагоре и надолу, осигурете надеждно и точно движение
8. Приемете подравняване нагоре и надолу за горния и долния нагревател, отопление за определена локална зона, предотвратяване на PCB да
пожълтяват.
9. Долният нагревател нагоре и надолу ръчно, може да регулира височината на нагряване в реално време.
10. Приемете керамичен инфрачервен радиатор за инфрачервен нагревател, нагрява стабилно и равномерно с дълъг експлоатационен живот
11. Интерфейсът човек-машина има множество режими на работа и разрешение, запояване, разпояване и ми-
ръчно, лесна работа.
12. Сензорен екран с висока разделителна способност, който е до 800*600 пиксела
13. Приемете управление с джойстик за система за подравняване, няма нужда от настройка на сложни параметри
14. Приемете вентилатор Delta с двоен сачмен лагер за подаване на въздух, няма нужда от външен източник на въздух
15. Приемете 6-канален модул DCCE за системата за контрол на температурата, автоматично регулиране на PID
16. Мониторинг на нагревателите в реално време, когато се случи инцидент, съответните сензори ще изпратят сигнал до PLC,
което ще затвори изходния канал и ще покаже състояние на повреда. Защитава се автоматично
