Ремонт на автомобилни ECU
Висока автоматична машина за преработка на BGA с визуални процедури за преработка, лесна за замяна на вашия обновен (реболиран) чип в правилната му позиция върху чипа; Дори автоматично премахване, повдигане, замяна и запояване и т.н.; Използваните температурни профили могат да бъдат запазени и удобни за повторно прилагане.
Описание

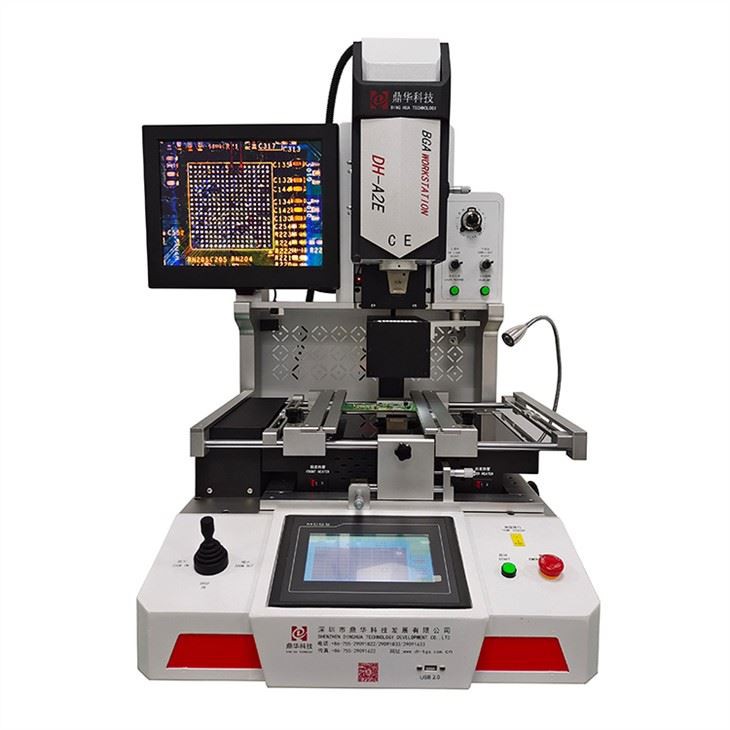

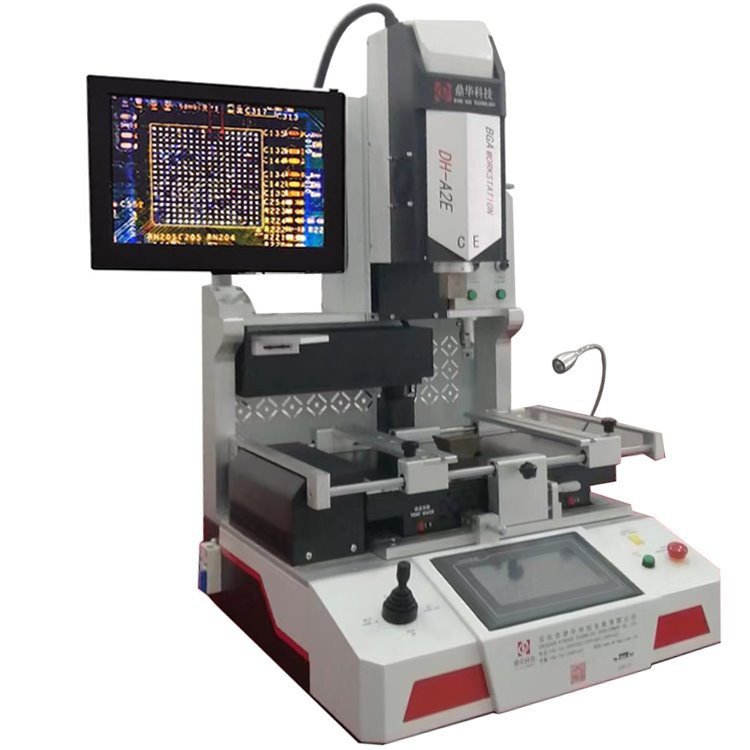

Висока автоматична машина за преработка за ремонт на автомобилни ECU
Ремонт на автомобилни ECU Много време и опит, които трябва да отделите или да овладеете, често се използват по време на преработване, защото нямате автоматична машина за преработване на BGA с интелигентна операция за загряване, разпояване, монтиране и запояване, дори коригиране на температурите.
Основна информация
| Модел | DH-A2E |
| Захранване | 110~220V +/- 10% 50/60Hz |
| Номинална мощност | 5000W |
| Горно отопление | Горещ въздух, който може да се регулира |
| Долно отопление | Хибридно отопление за PCBa и ниво на чип |
| Монтаж | Оптично подравняване, видими процедури, точност 0.01mm |
| Размер на печатната платка | 10*10~450*500 мм |
| Чипс | 1*1~80*80 (повече от 80*80 мм, по избор) |
| Ниво на автоматизация | Високо автоматичен |
| Следпродажбено обслужване | Онлайн ръководство и обучение (видео разговори, ако е необходимо) |
| Топка за запояване | Оловна или безоловна и спояваща паста (осигурява се от потребителя) |
| Щепсел | Като изискване на клиента |
| Честота | 3 часа работа, 10 минути почивка |
| Чип-подаващо устройство | Автоматично носете чип за запояване или получаване и се върнете обратно |
| Оптичен CCD | Автоматичен |
| Странична камера | Наблюдавайте състоянието на топенето на топката на припоя (по избор) |
| Измерение | 600*700*850мм |
| Тегло | 70 кг |
Процедури за преработка:

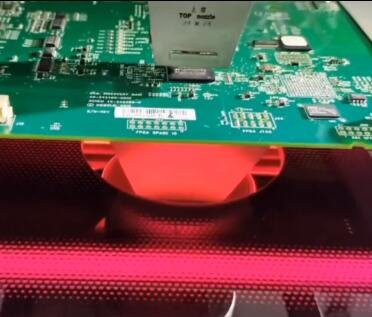

1.Разпояване и нагряване
Хибридно отопление с инфрачервен и горещ въздух:
Инфрачервеното отопление за PCBa, особено тези PCBa, които не са били използвани дълго време, трябва да бъдат предварително загряти.
Нагряване с горещ въздух за чипове (компоненти), които трябва да се нагреят за разпояване, чиято функция е същата като
горен горещ въздух, обикновено горният горещ въздух и долният горещ въздух трябва да работят едновременно.
2. Реболиране или печатане на спояваща паста
За реболиране или отпечатване на спояваща паста след почистване на дънната платка и подложките на чипа, след което ги бетонирайте
върху чип или дънна платка, в очакване на запояване.

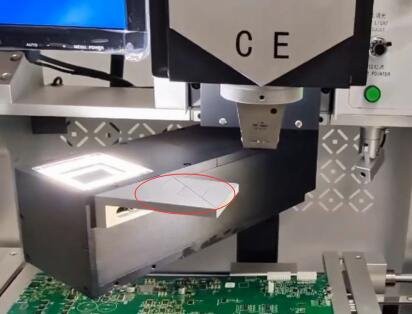

3. Оптичен CCD и фидер за чипове
Оптичният CCD и захранващото устройство за чипове работят заедно, което автоматично предава чипа
за вземане или получаване на чип и пренасянето му обратно.

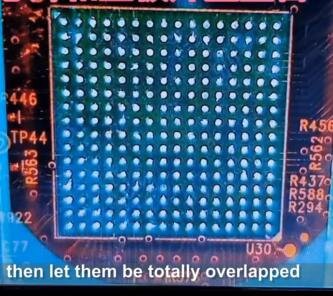

4. Монтаж за подновен чип или компоненти
Видими процедури за подравняване, които могат да ви накарат да сте сигурни, че ще монтирате дори по-малкичип и разстояние. просто трябва да щракнете върху "подравняване OK" след регулиране на микрометрите,след това автоматично запоете обратно.
5. Запояване
Автоматично го поставете обратно в правилната му позиция на дънната платка,точност 0.01 mm, която отговаря на различни монтажни чипове и различни
дънни платки и др.

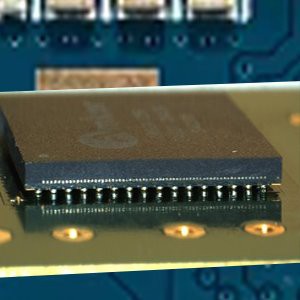

6. Мониторинг (функция по избор)
По време на запояването
може да се наблюдава състоянието на топенестранична камера. Разбира се, състоянието на разпояване може да се види по същия начин.
видеото ще се показва на монитор, който ще се използва за оптично CCD изображение.
Повече подробности за запояване за ремонт на автомобилни ECU, ето видео за справка:
