BGA запояващ станция за ремонт на мобилни телефони
Характеристики: Разделено зрение, Автоматично запояване и обезсърчаване, импортирана система за подравняване на CCD, независима система за контролиране и т.н. .
Описание

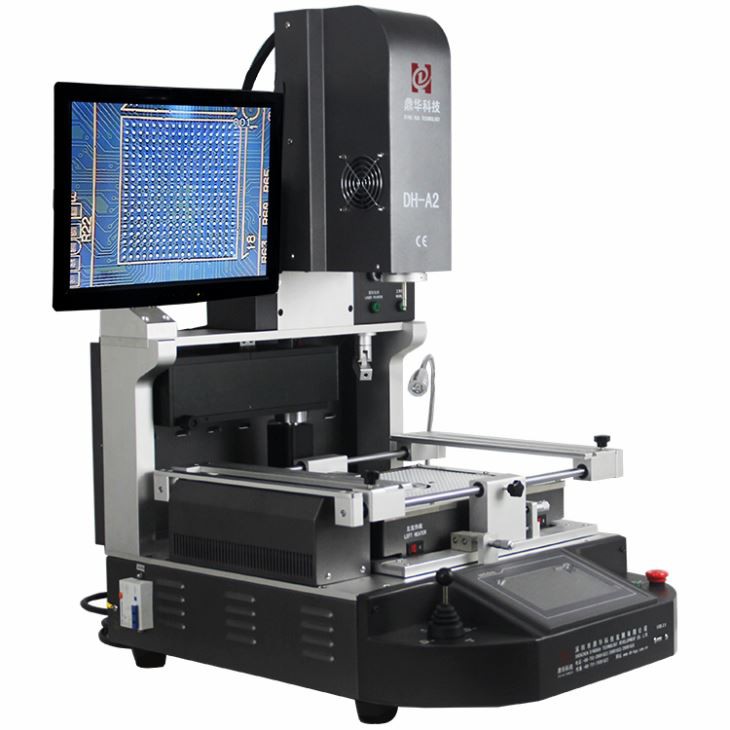

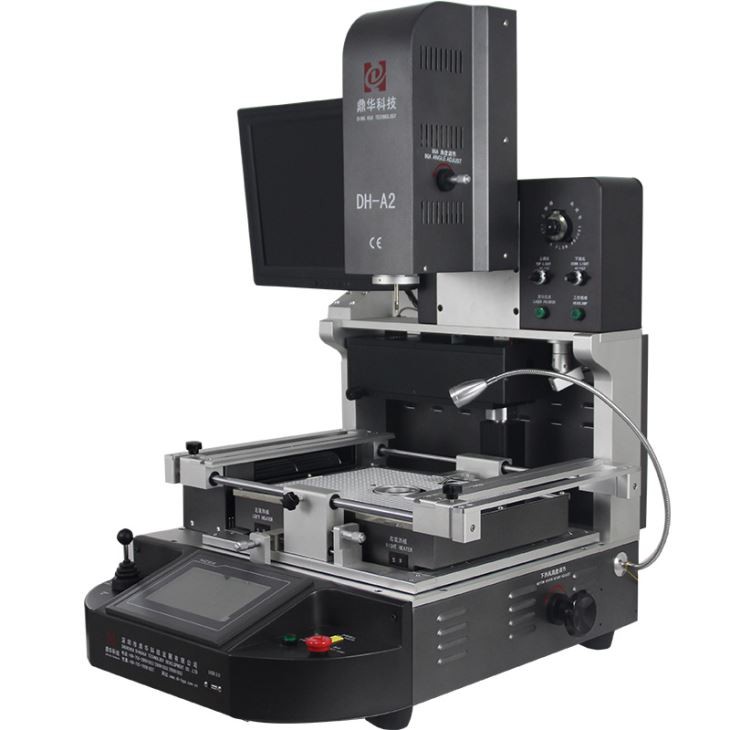

Най-популярният модел DH-A2 BGA запояване на мобилни телефони за ремонт на мобилни телефони

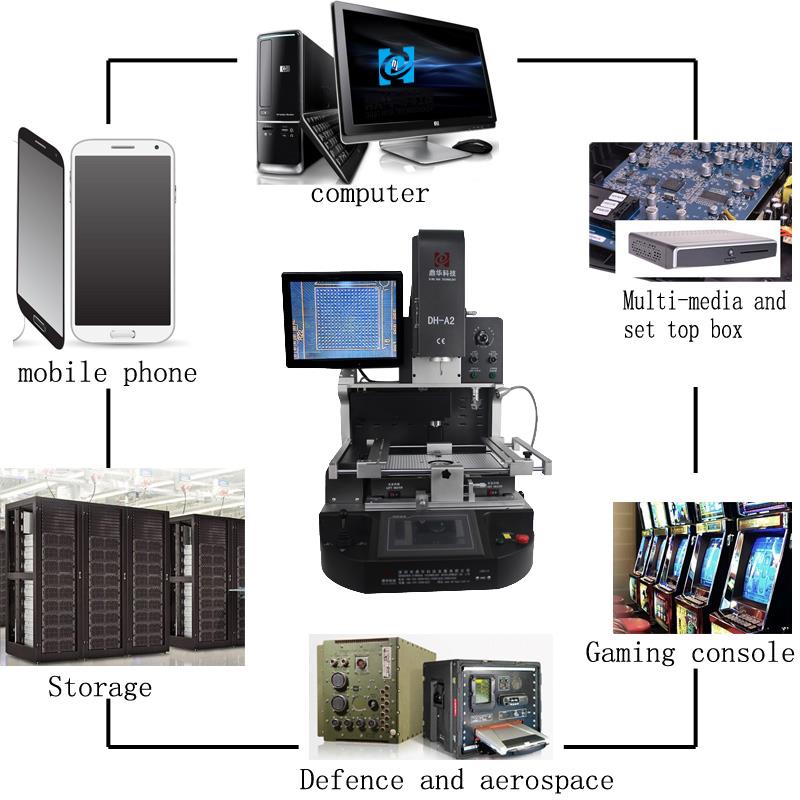

Той се използва широко в компютри, мобилни телефони, мултимедийни устройства и кутии за приспособления, както и във военни продукти като ракети, самолети и радарни системи .
A BGA запояване на станция за ремонт на мобилни телефоние специализирана машина за преработка, предназначена за точно дезастратор и спойка BGA (масив от топка решетка) на логически дъски за мобилни телефони . Обикновено включва:
- Модули за отопление с горещ въздух или инфрачервено (отгоре + дъно или IR предварително подгряване)
- PID контрол на температурата в затворен контур
- Опционален вакуум за работа с чипс
- CCD зрение или лазерни системи за подравняване за позициониране на чипс
- LCD или сензорен дисплей за контрол на температурата и предварително зададени настройки
параметър
| Захранване | 110 ~ 250V 50/60Hz |
| мощност | 5400W / 20A |
| Захранване | Опция съгласно различни изисквания |
| Подравняване |
Разделено зрение, регулиране на микрометър, HD монитор изображения |
| Наличен размер на PCB | 20*20 ~ 430*450 мм |
| Наличен размер на компонента |
1*1 ~ 80*80 мм |
| Работни модели | запояване, обезсърчаване и позициониране |
| налягане на монтаж | ＜ 0.2N |
| Точност на монтаж | 0,01 мм |
| Температурна точност | 1 степен |
| Измерение | 600*700*850 мм |
| Тегло | 70 кг |
Подробности за мобилни телефони за запояване на BGA DH-A2

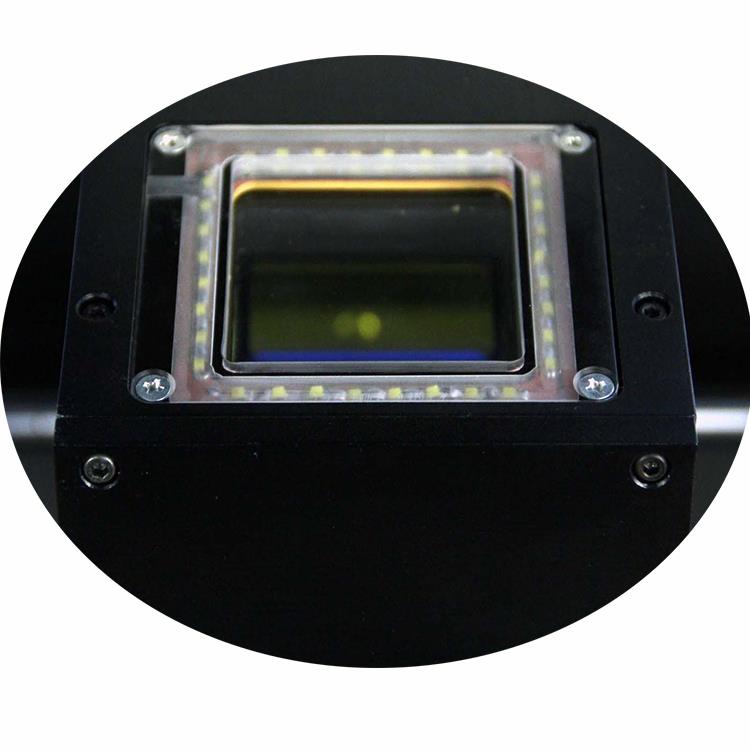

Наблюдавайте системата за подравняване на екрана и оптичната CCD, проста и ефективна, за да поставите компонент на правилната позиция на
дънна платка .

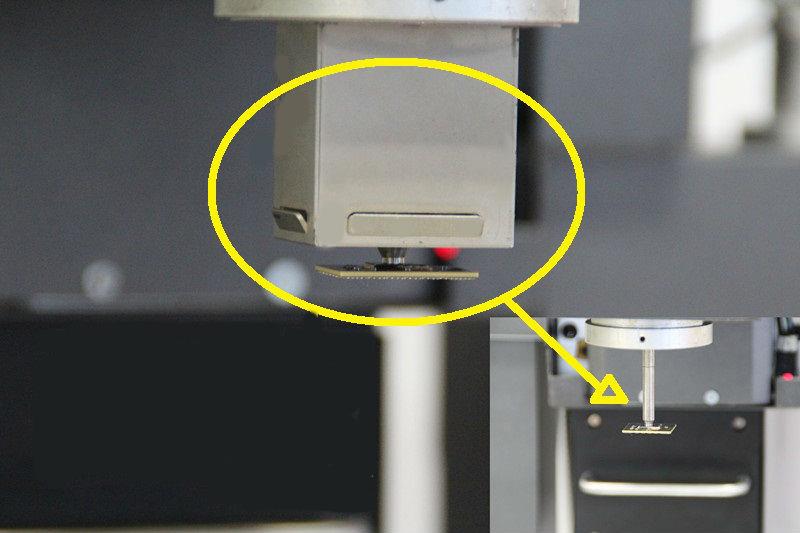

Чип, прибран за запояване, дезастрация или позиция, един от моделите е добре,Системата автоматично ще премине в следващата стъпка .

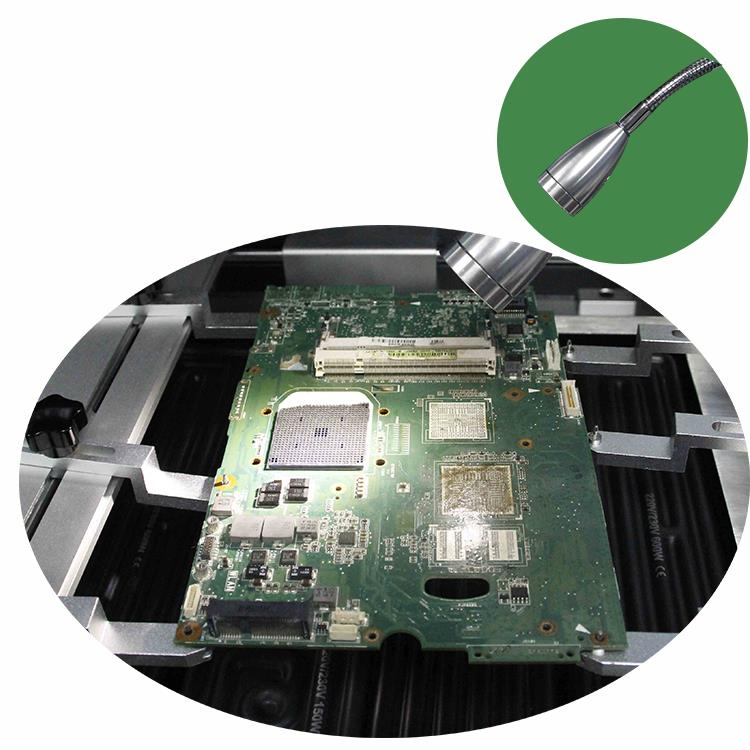

Яркият светодиод може да бъде гъвкав за различни позиции на печатна платка, което гарантираудобно работещо удобно .

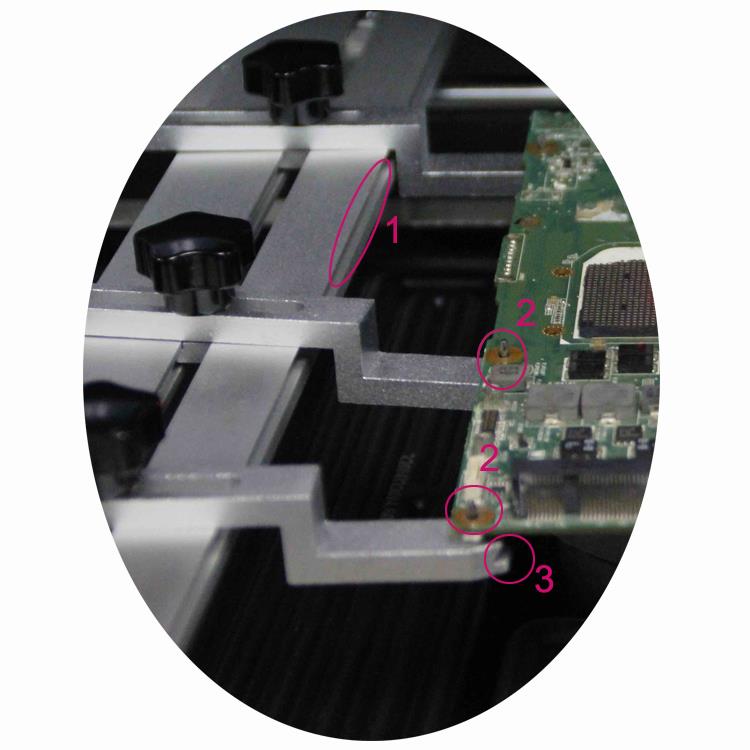

Без значение ПХБ с каквато и да е форма може да бъде фиксиран на работната маса, както по -долуза запояване и обезсърчаване .
Характеристики на BGA запояване на станция DH-A2
- Вграден индустриален компютърС сензорен екран с висока разделителна способност (HMI), PLC контрол и анализ на кривата в реално време ., той показва както настройките, така и действителните температурни криви в реално време и позволява анализ и корекция на кривата .
- Високо прецизно управление на термодвойката K-Thermowlewith an automatic temperature compensation system. Integrated with PLC and a temperature module, it ensures accurate temperature control with a deviation of ±1℃. An external temperature measurement interface enables precise temperature detection and accurate analysis and correction of the measured temperature curve.
- Система за контрол на мащехатаЗа стабилна, надеждна, безопасна и ефективна операция . е приета система за подравняване на цифрово видео с висока точност . Позиционирането Размери .
- Гъвкаво, подвижно универсално приспособлениезащитава PCB, предотвратява повреда на монтираните на ръба компоненти и избягва DCB деформация ., той е съвместим с широк спектър от размери на пакета BGA за преработка .
- Оборудвани с множество лети въздушни дюзи, които могат да се въртят и да бъдат разположени на 360 градуса . лесен за инсталиране и замяна .
- TheГорна и долна зона за отоплениеса разделени на три независимо контролирани температурни зони . Тези зони могат едновременно да извършват многоетапен контрол на температурата, като гарантират оптимални резултати от запояване в различни зони за отопление . температура на нагряване, време, скорост на рампата, охлаждане и вакуумни настройки се регулират чрез дисплея .}
Опаковане и доставка
- Опаковка: Кутия от шперплат (не се изисква фумигация), с вътрешна подложка от пяна и подсилени пръти .
- Размери: 82 × 77 × 87 cm
- Брутно тегло: 110 кг
Опции за доставка: DHL, TNT, UPS, FedEx, Air Freight, Sea Freight или други специални логистични линии, според изискванията на клиента .
