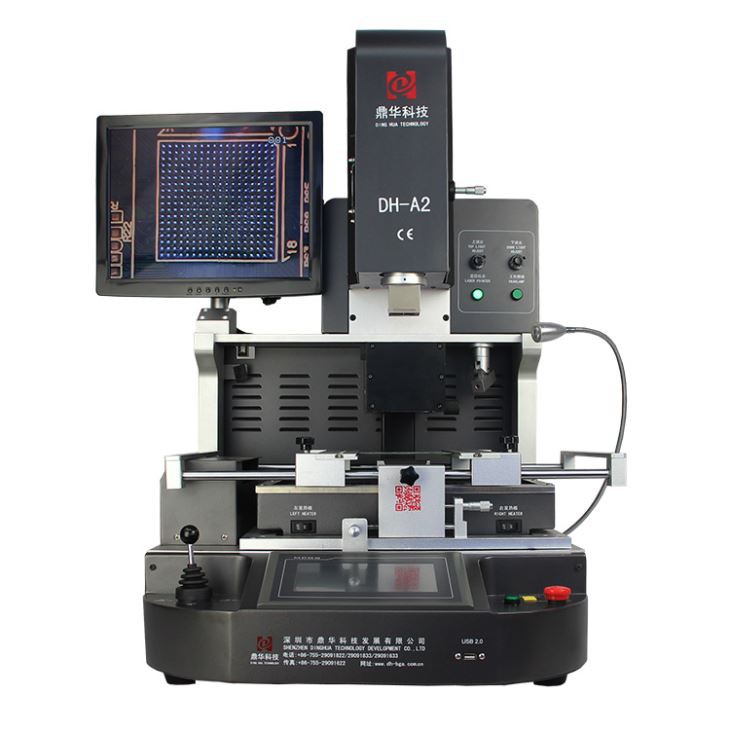

Оптична станция за преработка на iPad BGA
1 Автоматично спойка, дезатор и монтиране BGA IC чип .
2 CCD камера с висока разделителна способност и оптична система за подравняване .
3. висок успех на ремонт .
4. 3 нагреватели, отопляващи равномерно .
Описание
1. приложение
Подходящ за ремонт на различни ПХБ и чипове .
- Приложимо за дънни платки на компютри, смартфони, лаптопи, MacBooks, логически табла, цифрови камери, климатици, телевизори и други електронни устройства, използвани в индустрии като медицински, комуникации и автомобилни .
- Съвместим с широк спектър от типове чипове, включително: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA и LED чипове .
2. Характеристики на продукта

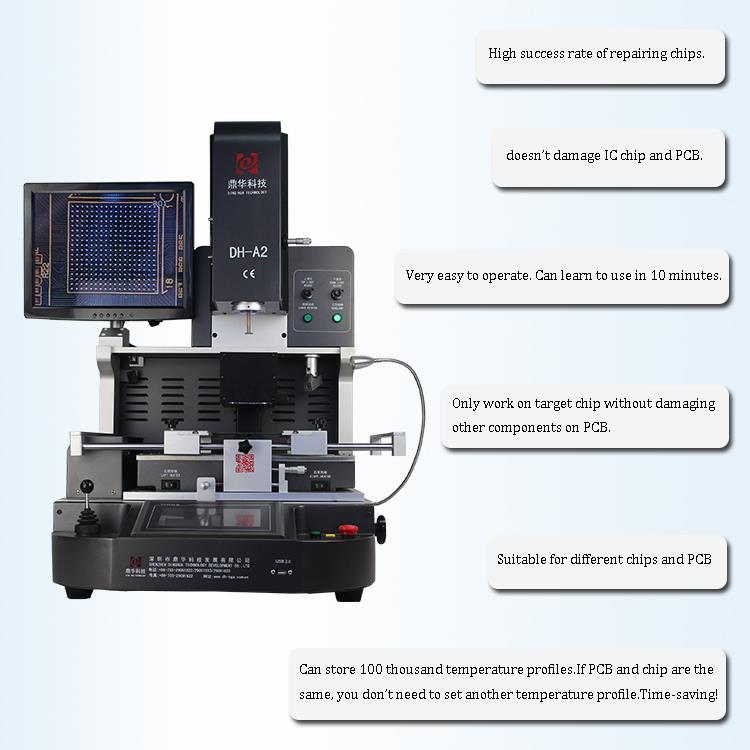

- Висока степен на успех за ремонти на чипс и PCB
- Прецизна оптична система за подравняване
CCD камерата предлага до 200 × увеличение с регулируемо осветление отгоре/надолу, автоматично фокусиране и софтуер, подпомагана . Точността на монтаж е в рамките на 0 . 01 mm.
- Автоматично обезсмисляне, монтиране и запояване

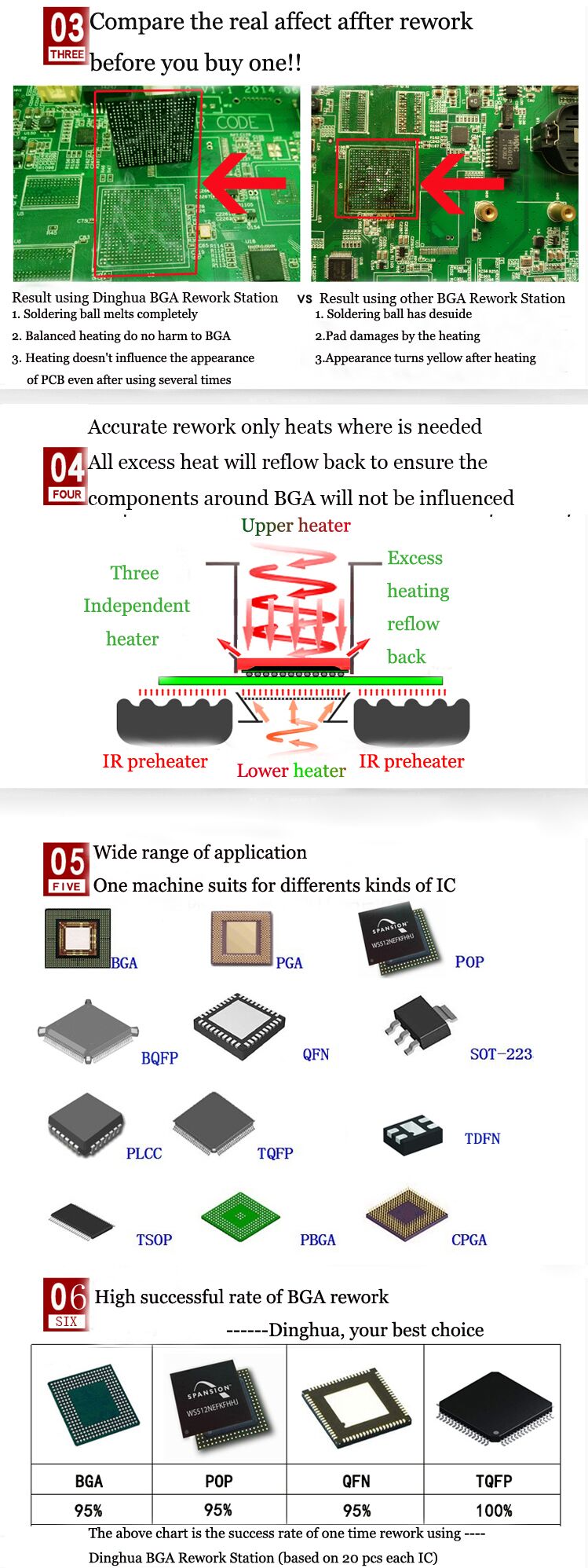

- Три независимо контролирани нагреватели
Горните и долните нагреватели използват отопление с горещ въздух, докато третата е инфрачервена зона за предварително загряване .
3. спецификация
| Мощност | 5300W |
| Горен нагревател | HOT AIR 1200W |
| Долен нагревател | HOT AIR 1200W . инфрачервен 2700W |
| Захранване | AC220V ± 10% 50/60Hz |
| Измерение | L530*W670*H790 мм |
| Позициониране | Поддръжка на PCB V-Groove и с външно универсално приспособление |

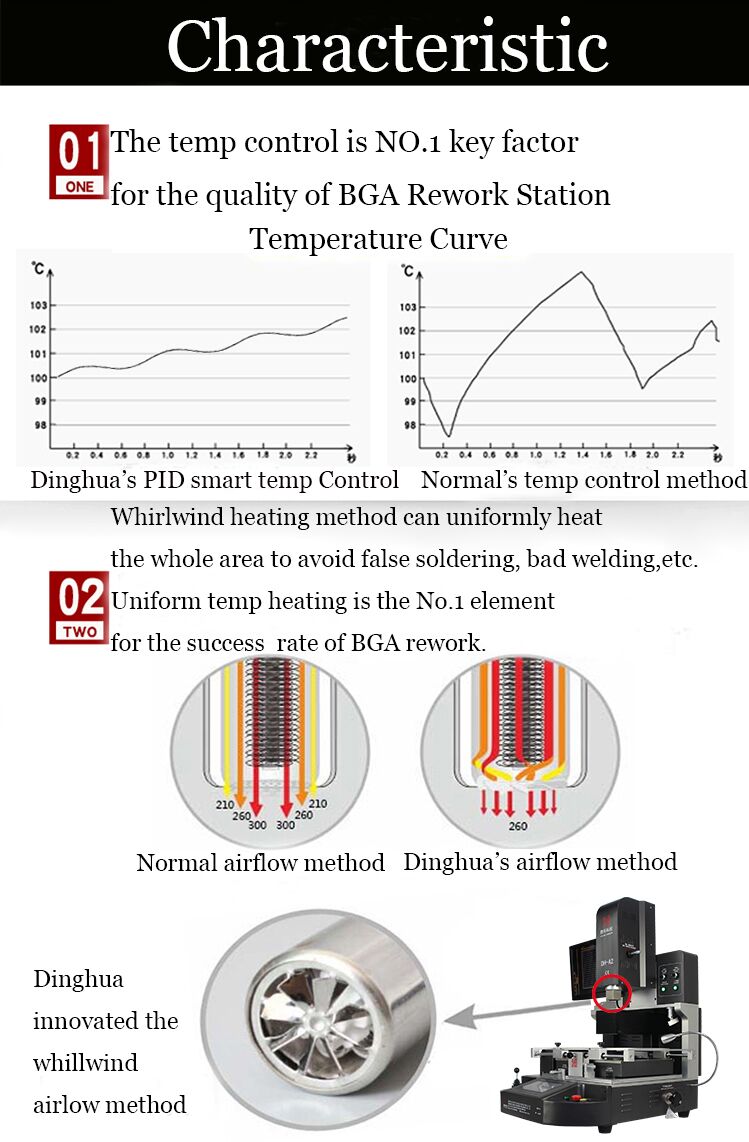

| Контрол на температурата | K-Type Thermockle, Control със затворен контур, независимо отопление |
| Температурна точност | ± 2 градуса |
| Размер на печатни платки | Max 450*490 mm, min 22 ＊ 22 mm |
| Fine-Tuning Workbench | ± 15 мм напред/назад .+15 mm вдясно/наляво |
| BGA чип | 80 ＊ 80-1 ＊ 1 mm |
| Минимално разстояние между чипс | 0,15 мм |
| Темп сензор | 1 (незадължително) |
| Нетно тегло | 70 кг |

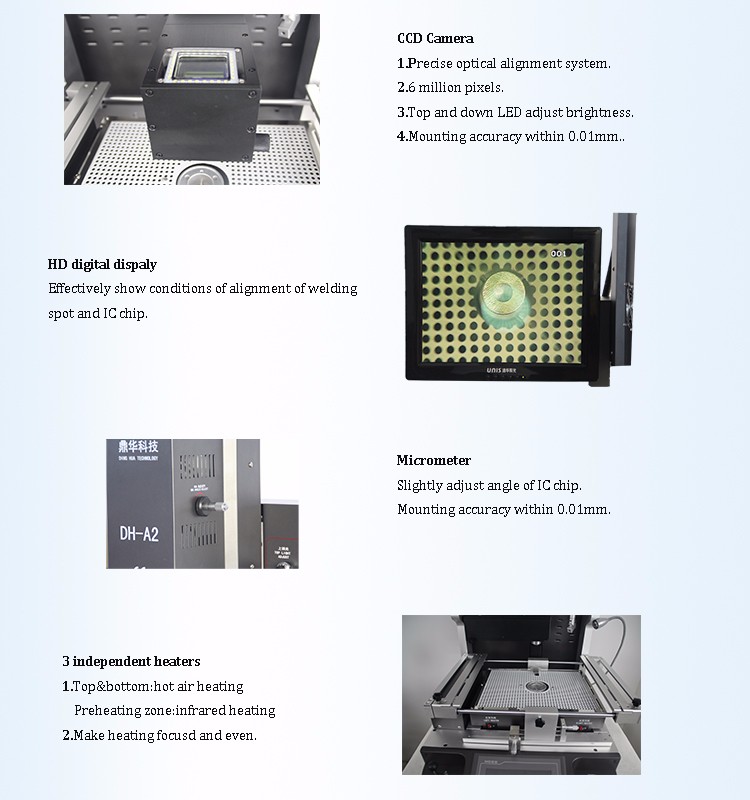

4. подробности

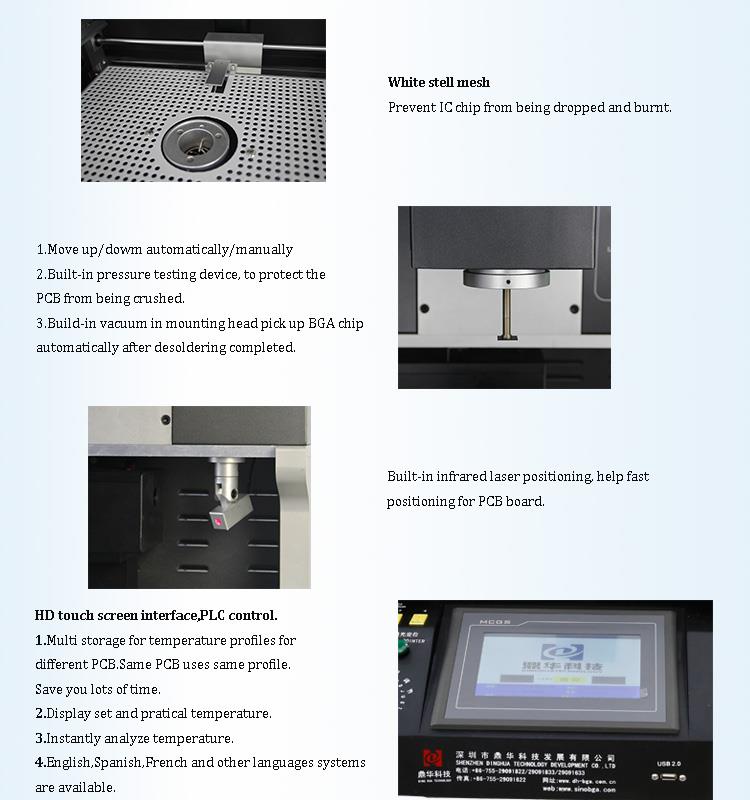

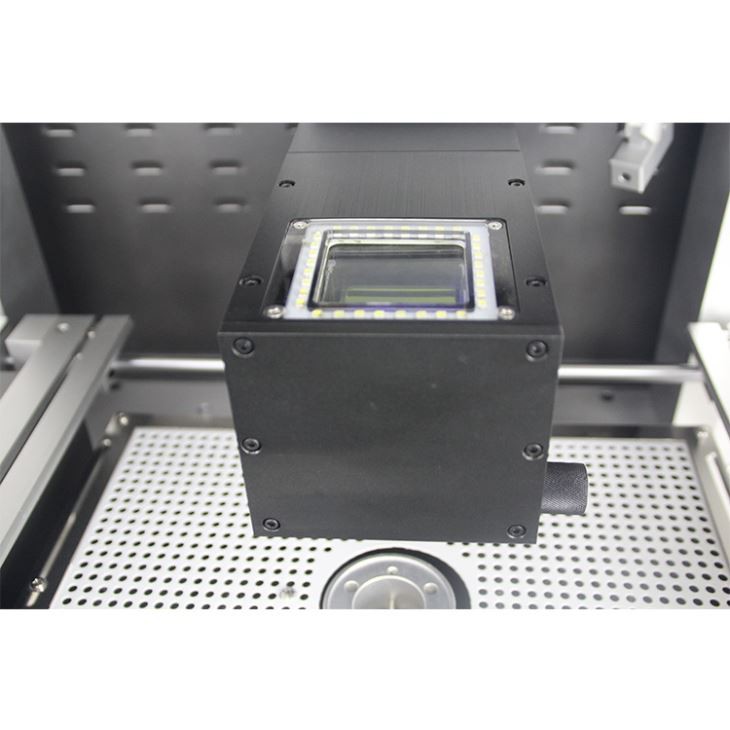

- CCD камера (прецизна оптична система за подравняване)
- HD цифров дисплей
- Микрометър за регулиране на ъгъла на чипа
- Три независими нагреватели (горещ въздух и инфрачервен)
- Лазерно позициониране
- HD интерфейс на сензорния екран с PLC Control

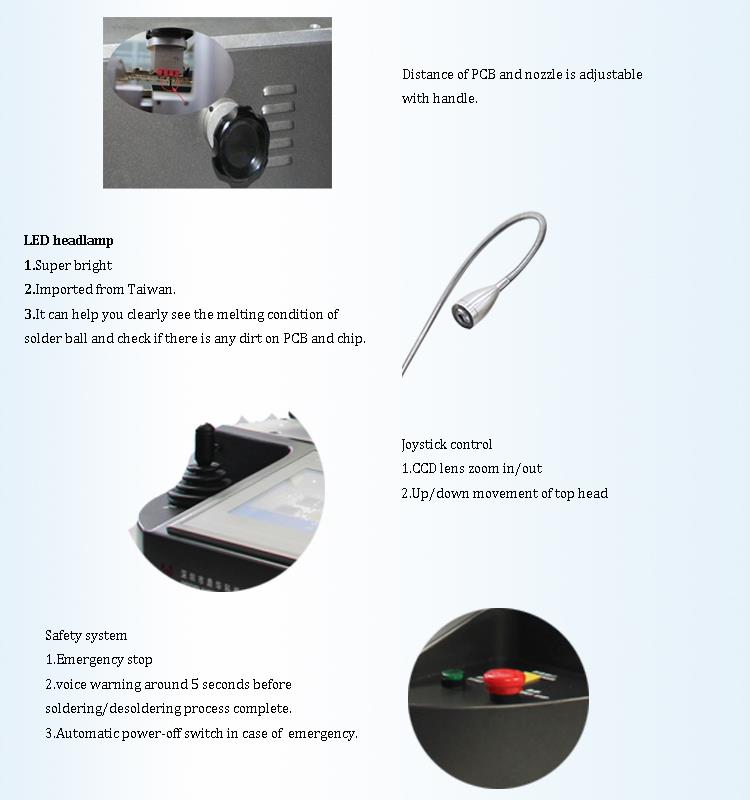

- LED фара
- Контрол на джойстика
5. Защо да изберем нашата оптична станция за преработка на iPad BGA?
6. сертификат
To ensure quality, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD. was among the first to obtain UL, E-MARK, CCC, FCC, and CE RoHS certifications. In addition, to further enhance its quality management system, Dinghua has successfully passed on-site audit certifications including ISO, GMP, Fcca и c-tpat .
7. Опаковка и пратка
8. Често задавани въпроси
• Какви резервни части предлагате?

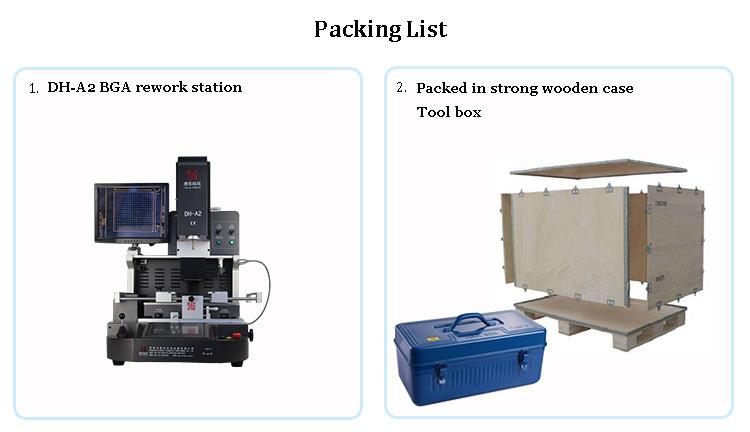

A:Списъкът с опаковки включва следното:
- Машина: 1 комплект
- Toolbox - Всички артикули са на сигурно опаковани в трайни дървени калъфи, подходящи за внос и износ

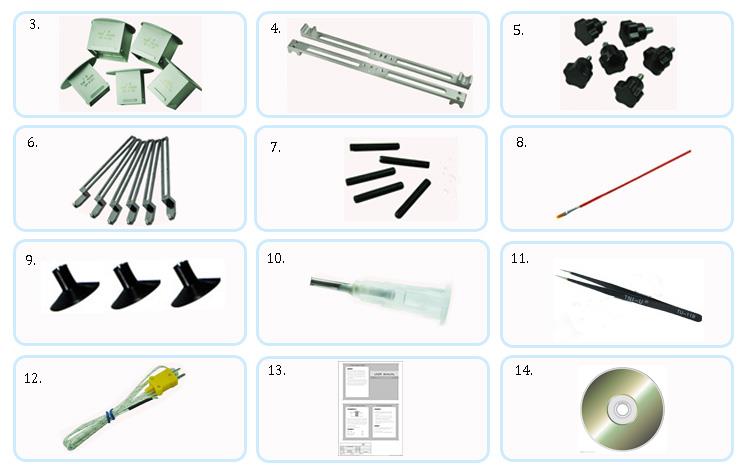

- Горни дюзи: 3 бр.Долни дюзи: 2 бр. (34 × 34 мм, 55 × 55 мм)
- Греди: 2 бр
- Копчета за сливи: 6 бр
- Универсални тела: 6 компютри
- Поддържащи винтове: 5 бр.
- ПИН за четка: 1 компютър
- Вакуумни чаши: 3 бр.
- Вакуумна игла: 1 PC
- Пинсети: 1 компютър
- Температурен сензор проводник: 1 компютър
- Ръководство за професионални инструкции: 1 компютър
- Преподаване на CD: 1 компютър
• Нямам никакви професионални умения или знания за запояване или монтиране на чипове . Трудна ли е тази машина?
A:Не се изискват професионални умения . Машината е автоматична и лесна за научаване . Повечето потребители могат да го работят в рамките на 10 минути . безплатно обучение е достъпно от нашите инженери .
• Какво ще кажете за гаранцията?
A:Ние предлагаме гаранция 1- за цялата машина и 3- година гаранция за нагревателите .
