Машина за смяна на IC

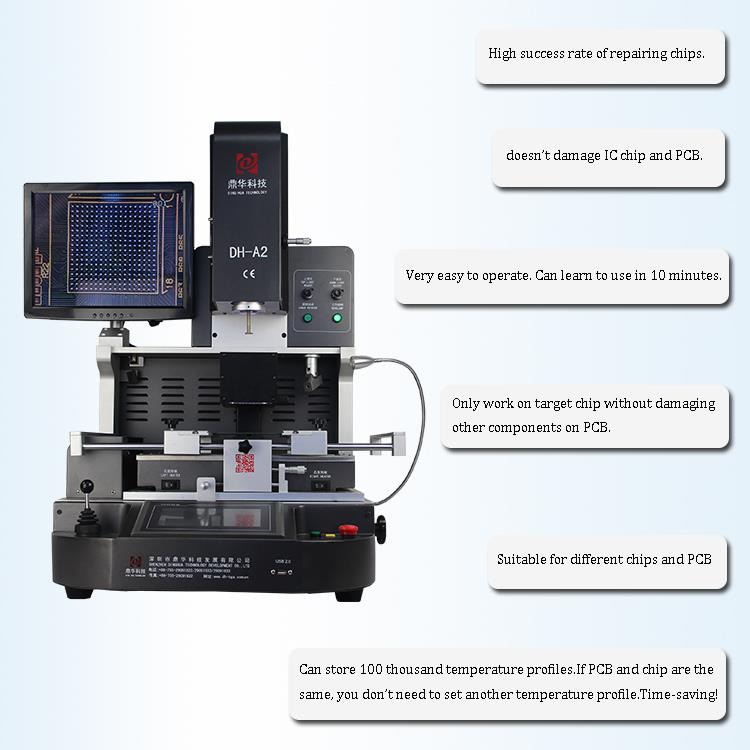

Автоматична машина за смяна на IC с оптична система за подравняване

1. Приложение на машина за смяна на IC

Подходящ за различни печатни платки.

Дънната платка на компютър, смартфон, лаптоп, MacBook логическа платка, цифров фотоапарат, климатик, телевизор и

друго електронно оборудване от медицинската индустрия, комуникационната индустрия, автомобилната индустрия и др.

Подходящ за различни видове чипове: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED чип.

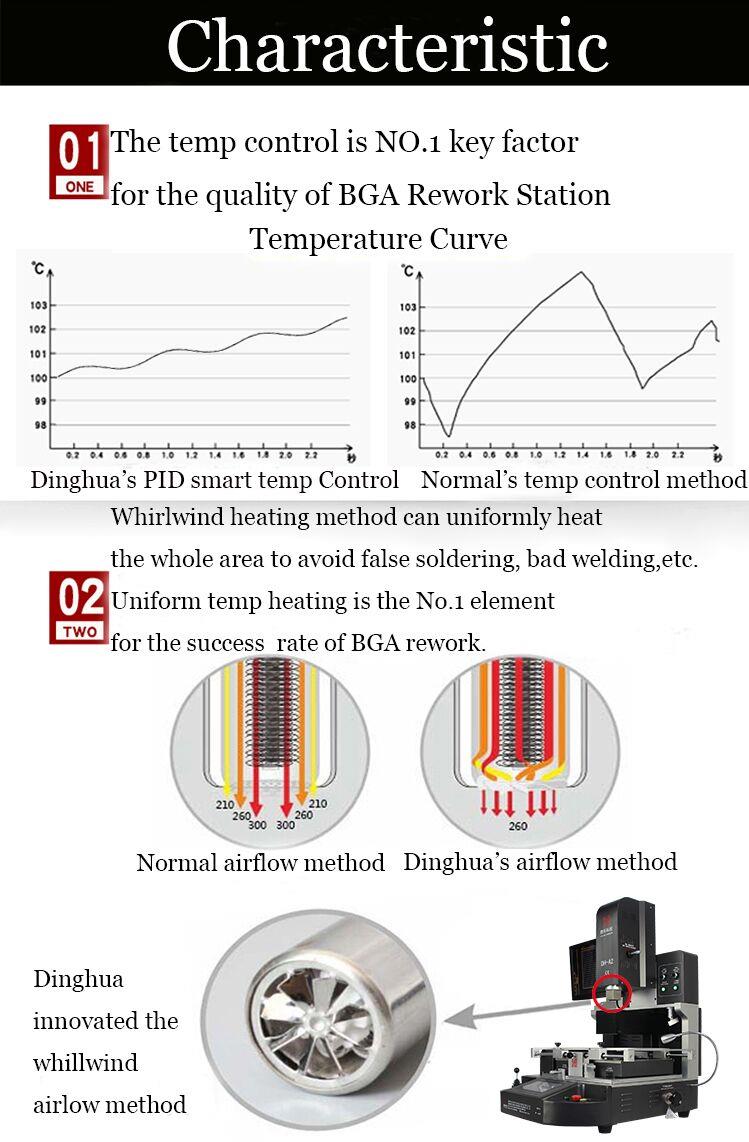

2. Характеристики на продукта на машината за смяна на IC

• Автоматично разпояване, монтаж и запояване.

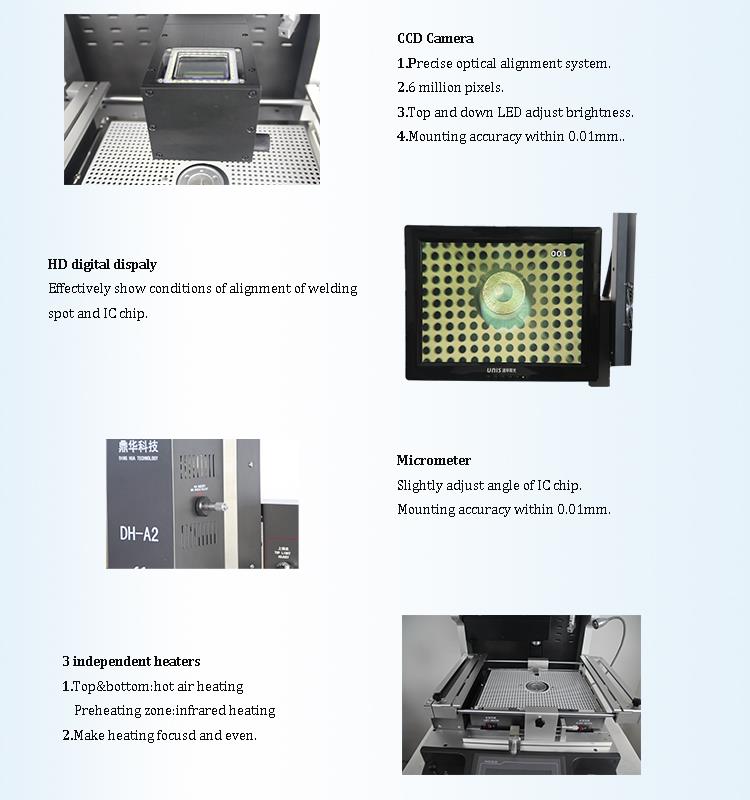

•CCD камерата осигурява прецизно подравняване на всяка спойка,

•Три независими нагревателни зони осигуряват прецизен контрол на температурата.

• Централната опора с кръгли отвори с горещ въздух е особено полезна за PCB и BGA с голям размер, разположени в центъра на

PCB. Избягвайте ситуация на студено запояване и падане на IC.

•Температурният профил на долния нагревател с горещ въздух може да достигне до 300 градуса, критично за дънната платка с голям размер.

Междувременно горният нагревател може да бъде настроен като синхронизирана или независима работа.

3.Спецификация на машина за смяна на IC

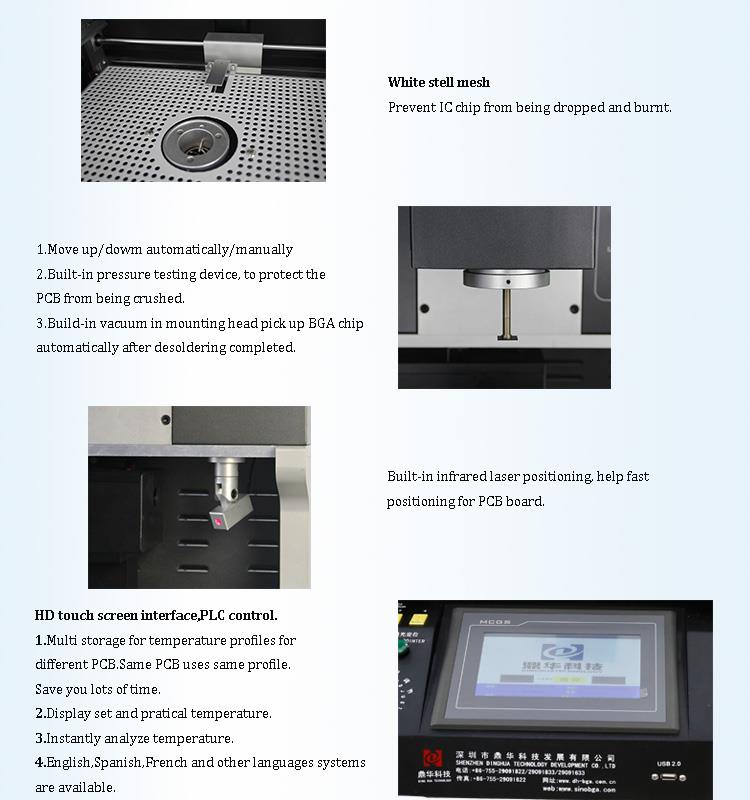

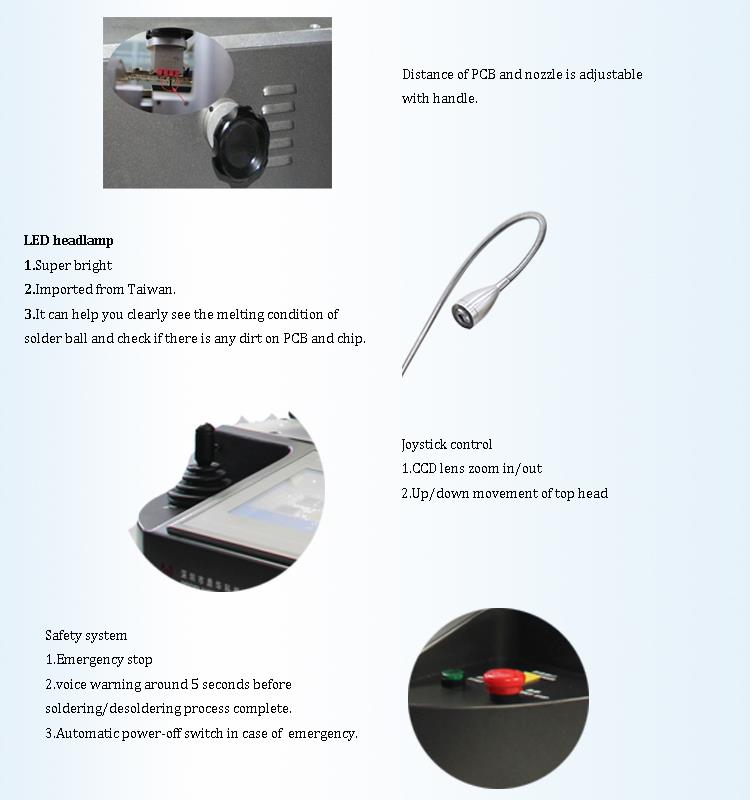

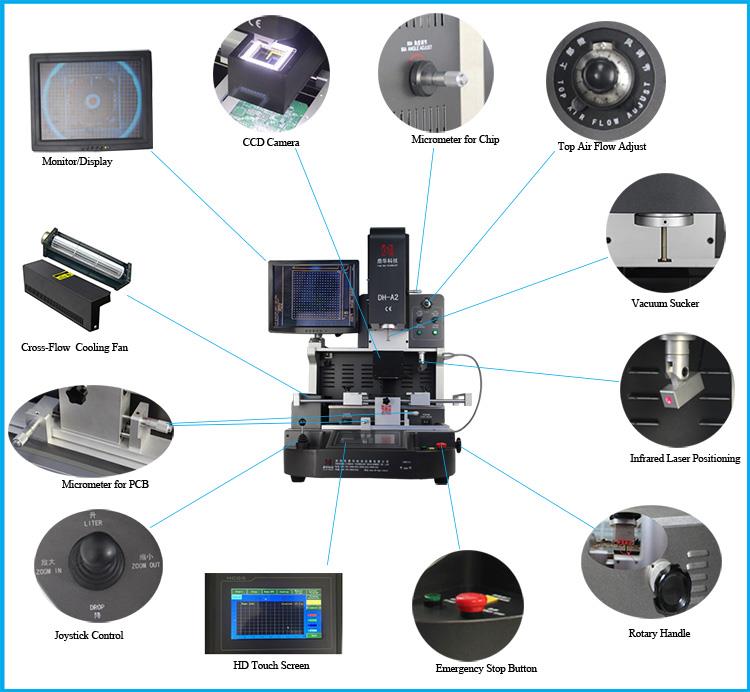

4.Подробности за машината за смяна на IC

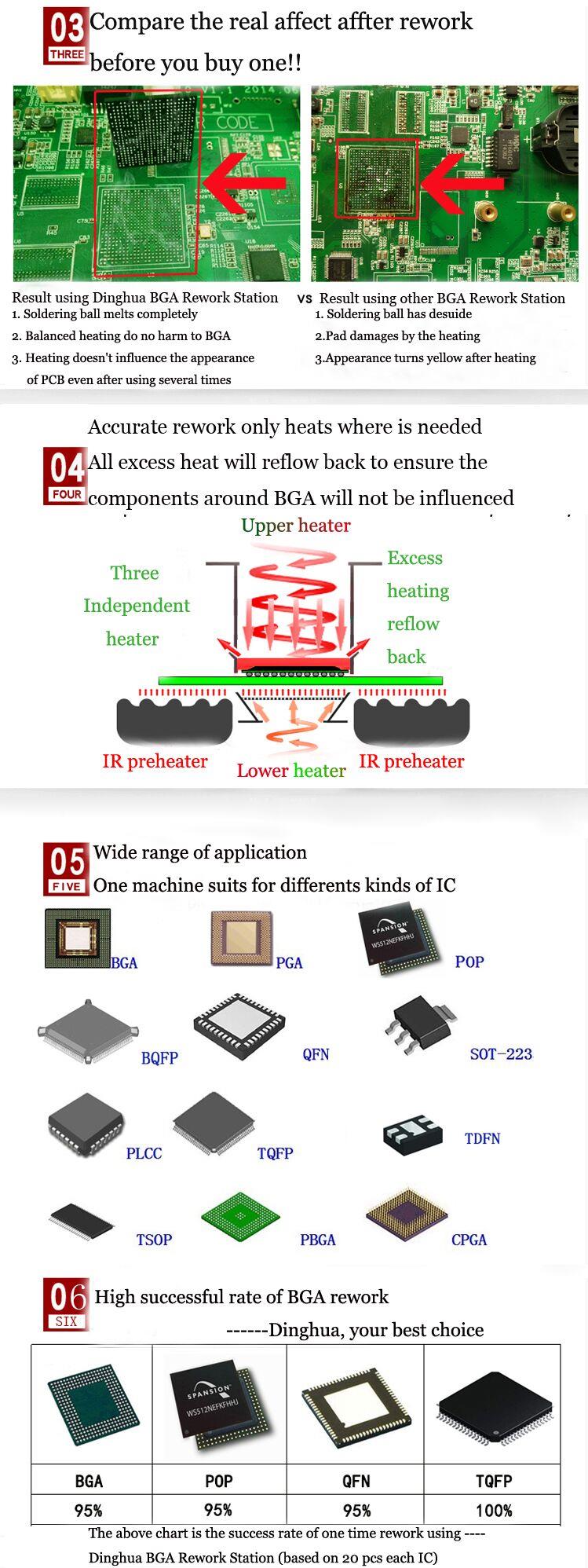

5. Защо да изберете нашата машина за смяна на IC?

6.Сертификат за машина за смяна на IC

За да предложи качествени продукти, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD беше първият, който премина

Сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за да подобри и усъвършенства системата за качество, Dinghua има

преминали ISO, GMP, FCCA, C-TPAT сертификат за одит на място.

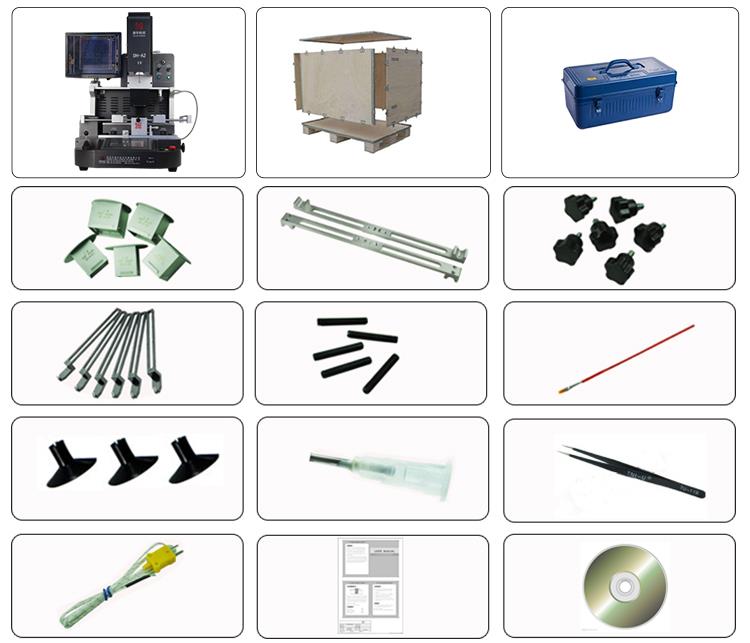

7.Опаковане и изпращане наМашина за смяна на IC

8. Контакт за машина за смяна на IC

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Свързани знания

Подгответе се за поддръжка

1. Направете предварителен анализ на повредата:

Застъпничеството за дръзновение да го направи не означава насърчаване на безмилостността. Подобно на явлението неуспех, причината за неуспеха не е същата. Ако срещнете същотофеномен на повреда, очевидно не е разумно сляпо да приемате лекарството и сляпо да заменяте устройството. Ако имате малко съмнения по време на поддръжката, ще бъдете нетърпеливиза подмяна на устройството. Това може също така да причини много нови повреди, които ще причинят проблеми или ще усложнят работата по поддръжката. В тежки случаи, ценна платкамогат да бъдат демонтирани и напълно бракувани и не могат да бъдат възстановени.

И така, какъв е правилният начин? Трябва да се внимава да се измерват внимателно съответните компоненти. Например, ако се установи, че дадено устройство не функционира нормално, това не е необходимонезабавно да се твърди, че устройството е повредено. Вместо това е необходимо допълнително да се проверят различните устройства и следи около него. Само чрез цялостно изследване можение виждаме явлението и откриваме същността.

Общите стъпки на работата по анализа на неизправностите са както следва:

(1), явлението повреда на платката (запитване до ремонтния персонал).

(2) Предварителен анализ на възможните места за разпределение на повредата според явлението повреда.

(3), според разделянето на функционалната област на платката, за да се направи проста схема на повреда.

(4), стъпка по стъпка според диаграмата на грешките, което е много полезно за натрупването на опит в преценката.

Освен това, след като повредата бъде отстранена, всички процедури за поддръжка трябва да бъдат записани и съответните материали за поддръжка трябва да бъдат сортирани и сортирани, за да ръководят бъдещата поддръжка.



2. Подгответе необходимите инструменти и информация:

(1) Подгответе необходимите измервателни инструменти, като тестер за поддръжка, мултиметър (цифров/показател), устройство за проследяване на късо съединение, програматор, EPROM гума, генератор на сигнали,честотомер, осцилоскоп за съхранение, логически анализатор и др. Подгответе необходимите инструменти за ремонт, като пинсети, екстрактори за IC, резачки за тел, диагонални клещи, антистатични ръкавици, прах-миещи наушници и четки, неиндуктивни отвертки, електростатични химикалки, електрически поялници, устройства за запояване, пистолет за горещ въздух, поялна станция с продухване с постоянна температура,и т.н.

(2) Подгответе често използвани компоненти, като серия TTL, серия COMS, серия от обща памет, серия от общи LSI, серия от общи интерфейсни устройства, серия от общи аналогови превключватели,и т.н. Също така подгответе някои серии от резистори (резистори), кондензатори, индуктори, транзистори и т.н.

Разбира се, трудно е всеки да може да се подготви за него. Дори и да е напълно приготвен, както е описано по-горе, няма да е абсолютно същият. Тук е само рутинно изброяване.

Много неща са полезни само в определени ситуации. Например, късо съединение между захранване и маса на сложна платка е причинено от определено устройство, нозахранването и земята на всички устройства са съединени накъсо по време на теста. Много е трудно да се провери. Много е лесно да имате тракер за късо съединение в този момент.

(3) Преди проверката ремонтният персонал трябва да разбере повредата на дефектната платка и диагностичния доклад на оборудването. Това е много важно за правилнотои ефективно определяне на грешката.

Ако условията позволяват, персоналът по поддръжката трябва да отиде на мястото, за да разгледа действително явлението повреда и да определи дали ремонтната платка наистина е дефектна. Това е дада речем, дали платката е свързана правилно, щепселът е надежден, дали настройката е променена, дали стъпките за работа с устройството са правилни и т.н., много добри платки сачесто погрешно оценявани като грешки поради липса на опит на оператора.

(4) Преди поддръжка е най-добре да знаете логическото ниво и логическата форма на вълната на всяка тестова точка на дефектната платка при нормални условия. Поне разбирайте функциите иизползване на всяко основно устройство и изготвяне на ръководствата за параметрите на съответните устройства. Готови и анализирани по всяко време.

(5) Преди да тествате захранването, е необходимо да разберете вида на захранването, положителния и отрицателния поляритет, уязвими компоненти и късо съединение, липсващи части и т.н. на дефектнотоплатка. Бъдете внимателни при първоначалния тест при включване, за да избегнете добавянето на грешно захранване. Лоша дъска.

3. Същата платка има голяма стойност за отстраняване на повреда:

Най-добре е персоналът по поддръжката да поиска ремонтно звено или майстор да осигури добра платка, която е идентична с дефектната платка, или лоша платка, която е идентична с дефектната платка.

При днешната поддръжка на ниво компонент, много тестови инструменти имат относително добри функции за сравнение за добри и лоши платкови устройства. Стойността на добрата дъска за успехремонти понякога е много по-голяма от електрическата схема, което може значително да подобри скоростта на ремонта и скоростта на ремонта.

Лоша платка, която е идентична с дефектната платка, също има голяма референтна стойност за поддръжка. Тъй като точките за повреда на двете лоши платки не са непременно еднакви,

дори ако точките на повреда са еднакви, степента на повреда не е същата. Поради това често е по-лесно и по-лесно да се ремонтират няколко идентични лоши дъски едновременно, отколкото да се ремонтиралоша дъска.
