3 нагревателни зони Сензорен екран Bga станция за запояване

3 нагревателни зони сензорен екран bga станция за запояване

Това е ръчна машина от висок клас, включва BGA преработваща станция, комплект спойка, камера и екран на монитора,

и много популярен за ремонт на Xbox, macbook и PS3/4 и др. в Южна Америка, Близкия изток и Югоизточна Азия и др.

Продуктовият параметър на 3 нагревателни зони със сензорен екран BGA станция за запояване

Характеристика и приложение на продуктаот 3 нагревателни зони сензорен екран BGA станция за запояване

· Лазерно позициониране, бързо и прецизно позициониране на bga и печатната платка.

· Външен цифров поялник, помага за удобното почистване на bga и дънната платка.

· С вакуумна тръба вземете bga чипа удобно.

· С USB 2.0 интерфейс, може да се свърже с компютър, управляван от софтуер.

· Настройките в реално време и показването на действителния температурен профил могат да се използват за анализиране и коригиране на параметри.

· Външен температурен сензор позволява наблюдение на температурата и точен анализ на температурния профил в реално време.

· HD сензорен екран и парола за стартиране за защита и модификация, PLC контрол, самонастройка на PID параметрите,

точен температурен модул.

· Приемете три нагревателни зони, горният нагревател и долният нагревател са горещ въздух, долният нагревател е инфрачервена зона за предварително нагряване.

· Управление на затворена верига тип K, точността на температурата ще бъде ±2 градуса

· Охлаждащ вентилатор с кръстосан поток с висока мощност, предпазва печатната платка от деформация.

· Система за звукови подсказки: има гласово напомняне 5s-10s преди завършване на отоплението, за да подготви оператора

· Мерки за сигурност: защита от прегряване и функция за аварийно спиране

Приложение:
1. Тази станция за преработване, подходяща за дънна платка на мобилен телефон, схема на приемник, платка на рутер, XBOX 360,

цифрови продукти и така нататък
2. Три температурни зони на независимо отопление, горна топлина 800W, IR зона за предварително нагряване 2700W, долен нагревател 1200W
3. Максималната температура: 400 градуса
4. Индустриален компютър, инсталиран в машина за контрол на температурата, температурна крива, автоматично заваряване на чипове,

предварително загряване, охлаждане, високо прецизен интелигентен температурен контролер, за да направи контрола на температурата много прецизен
5. Подвижна нагревателна глава, удобна работа
6. Охлаждаща платка на високомощен вентилатор с кръстосан поток
7. Вградена вакуумна засмукваща писалка за събиране на BGA чип
8. Инфрачервената нагревателна плоча може да бъде индивидуално контролирано отопление
9. Проектиран универсален държач за печатни платки, зоната за заваряване не се нуждае от рамка
10. Долният подгревател използва за предварително нагряване на печатна платка, уверете се, че печатната платка няма деформация, поддържа максимален размер

420*400mm PCB

11. Подходящ за всички видове ремонт на BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF...)
Олово и без олово

Подробности за продукта на BGA станция за запояване с 3 нагревателни зони със сензорен екран

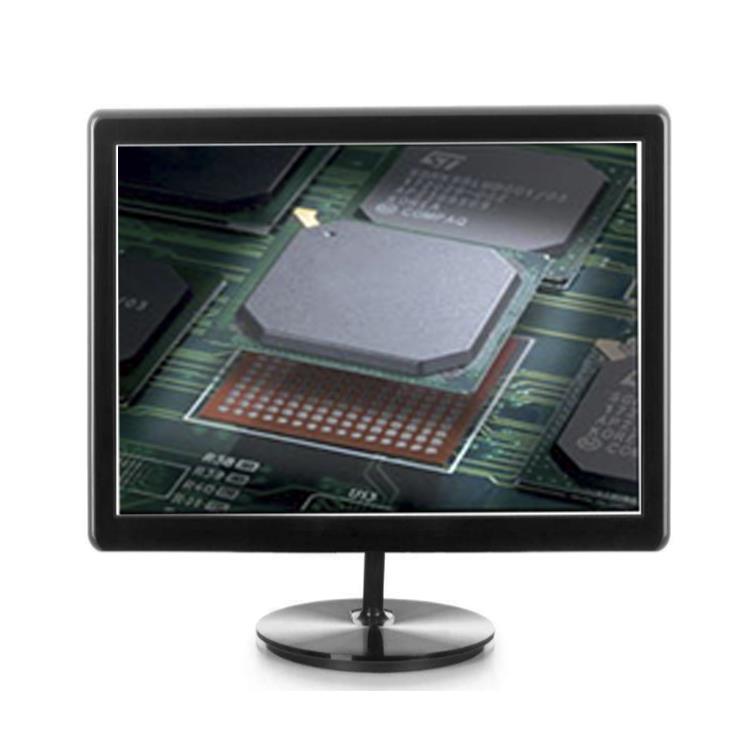

Екран на монитора (екран на дисплея), 1080P, 15 инча, можем да наблюдаваме процеса на топене при запояване.

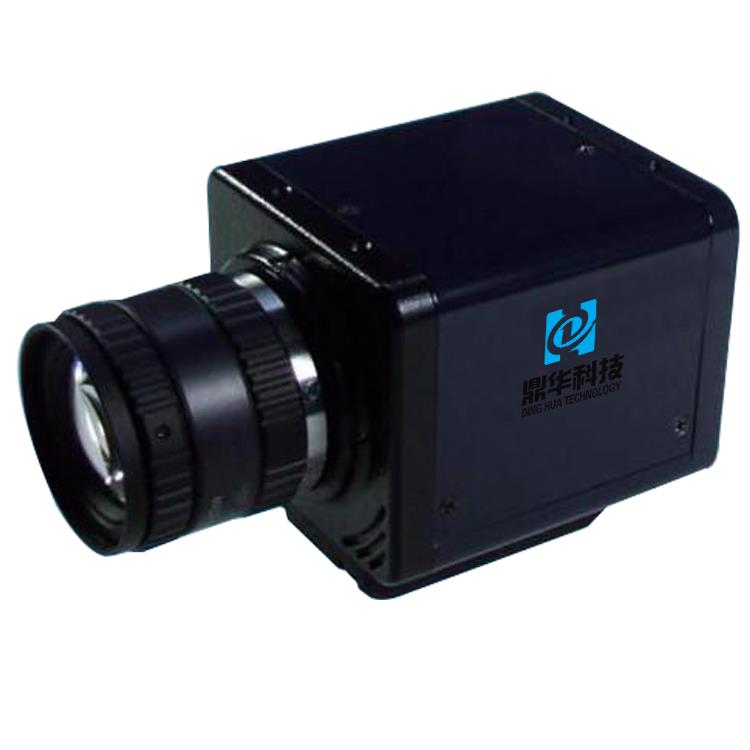

Камера, 2 милиона пиксела, използвана с екран на монитор за наблюдение на запояване на BGA топка.

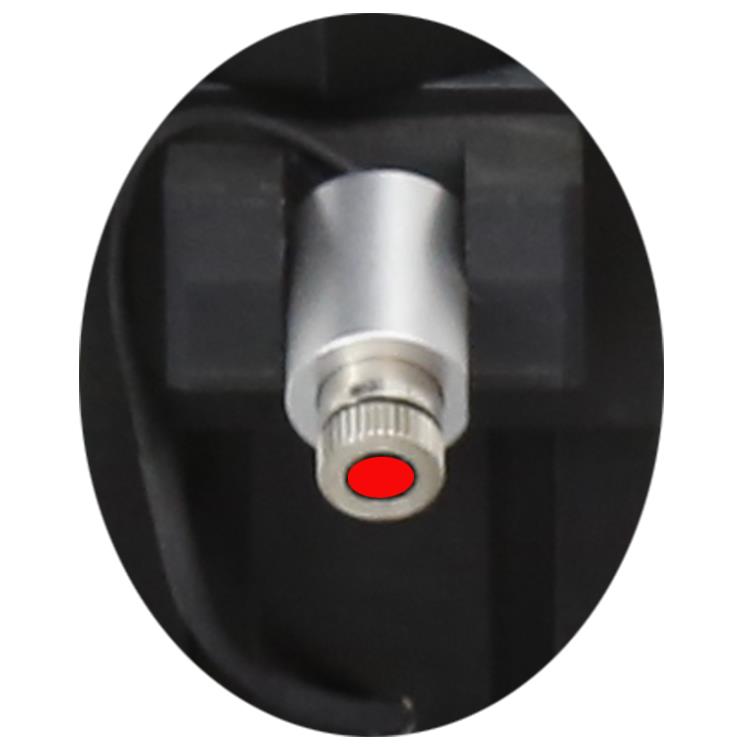

Лазерно позициониране за PCB и чип за бързо поставяне на правилното място.

Двойни безсенчести светлини, 5W, независимо къде стои инженерът, няма сянка върху печатната платка, което би било полезно

за наблюдение на процеса на запояване.

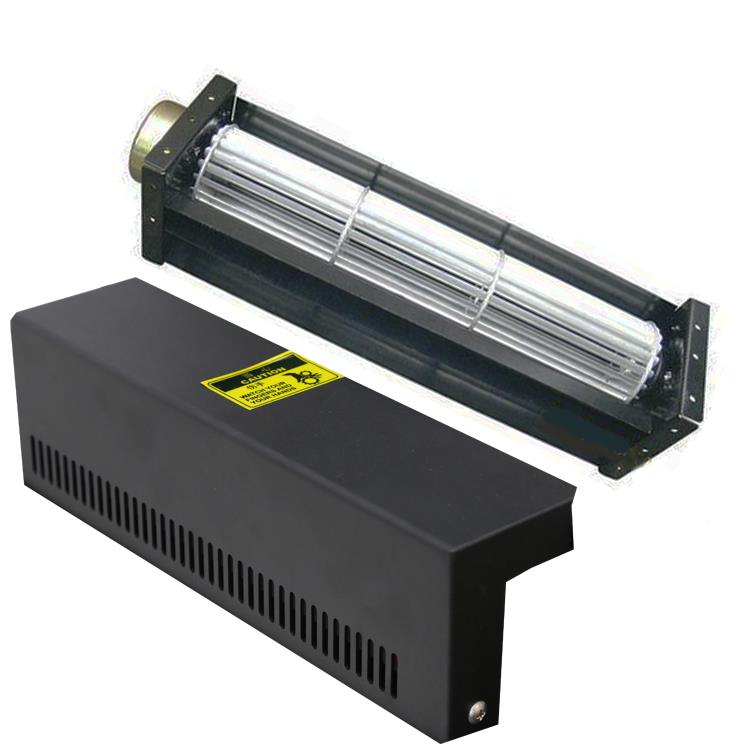

Охлаждащ вентилатор с кръстосан поток, захранване: 24V, скорост: Макс. 2500±10%RPM, при спиране на машината или натискане на авариен бутон,

ще започне да работи автоматично.

Доставка, експедиране на 3 нагревателни зони сензорна bga поялна станция

1. 1~3 дни за по-малко от 5 комплекта, 5~10 комплекта за 3~5 дни, повече от 10 комплекта, зависи от реалното количество.

2. Предлагайте безплатно обучение, инсталиране и експлоатация

3. За дистрибутори, повече гаранционен период.

За нашата фабрика

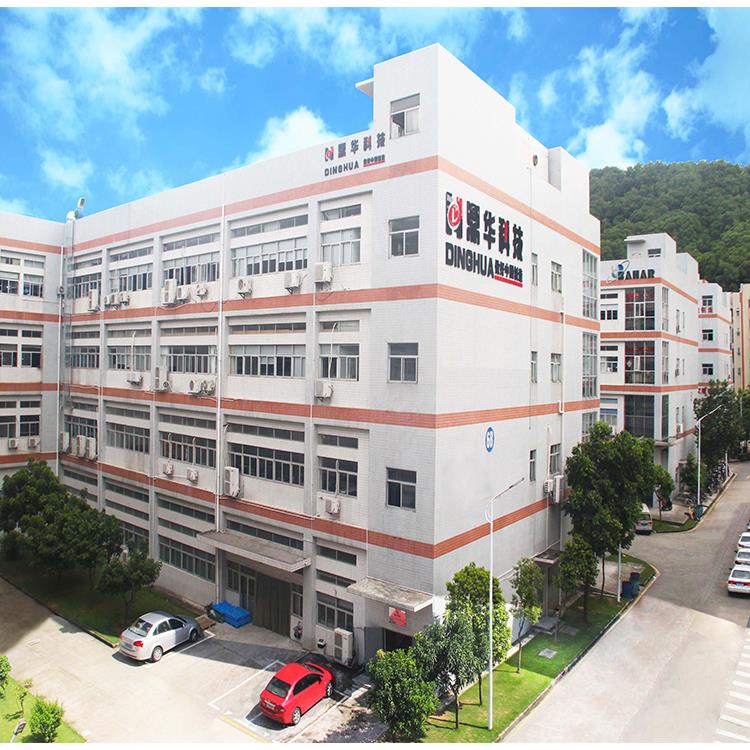

нашата фабрика отвън

Нашият офис

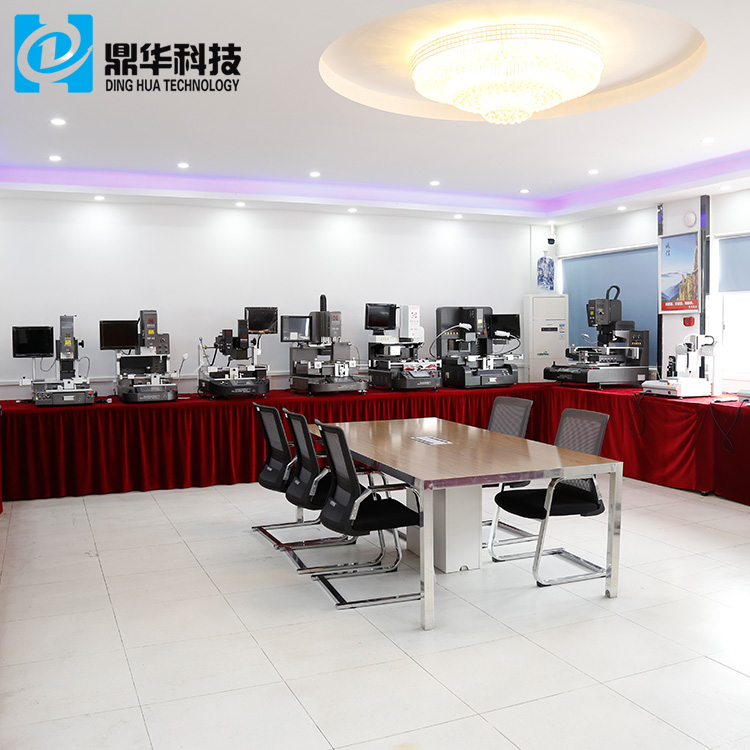

Нашата изложбена зала

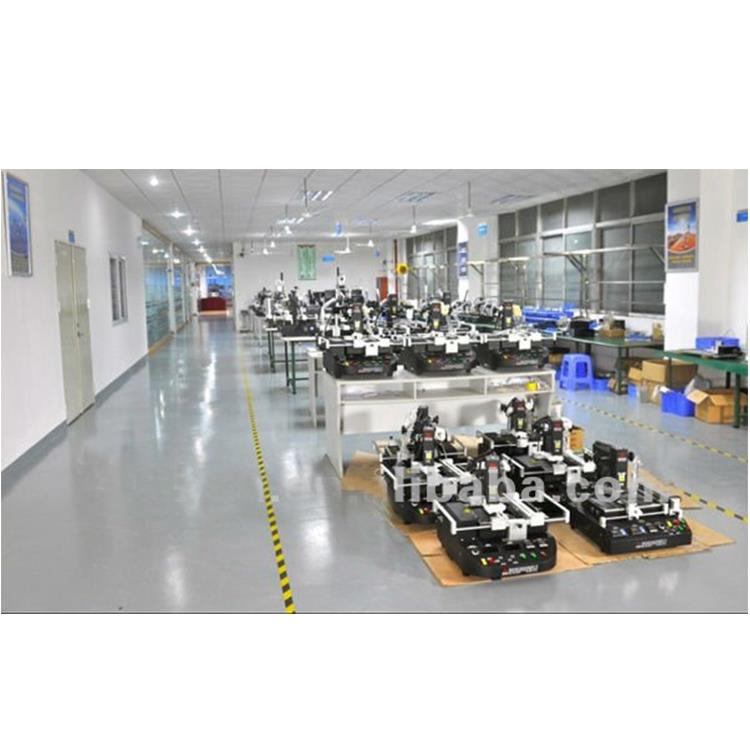

Цех за производство на BGA преработващи станции

Често задавани въпроси за 3 нагревателни зони сензорен екран bga станция за запояване

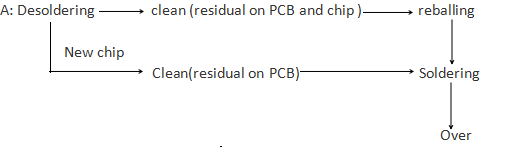

1. Въпрос: колко стъпки трябва да направя за поправка на чип?

2. В: Мога ли да го управлявам без никакъв опит?

О: Разбира се, има CD за обучение с машина, изпратена до вас, също и нашата

Професионален екип за продажби и след обслужване може да ви осигури най-добрата поддръжка.

3. В: Какво е предимството за вашите продукти?

A: Имаме собствен CNC цех, който може да произвежда всички резервни части за тези BGA преработвателни станции, качеството на

продуктите могат да бъдат проверени от нашия инспектор в началото, така че ние сме оригинална фабрика с конкурентна цена.

4. В: Ще се счупи ли машината при изпращане?

О: Не, ще направим тестове за вибрации най-малко 24 часа преди доставката, след което отново ще проверим машината, за да се уверим, че всичко

е ОК.

Theсвързани съвети за ремонт

Ремонт на повдигнат проводник, метод на епоксидно запечатване

ПРОЦЕДУРА

1. Почистете района.

2. Отстранете всички препятствия, които пречат на повдигнатата верига да влезе в контакт с повърхността на основната платка.

ВНИМАНИЕ

Внимавайте, докато почиствате и отстранявате всички препятствия, да не разтегнете или повредите повдигнатия проводник.

3. Смесете епоксида.

4. Внимателно нанесете малко количество епоксид по цялата дължина на повдигнатата верига. Върхът на прецизния нож може да бъде

използвани за нанасяне на епоксида. (Вижте Фигура 1).

5. Натиснете повдигнатата верига надолу в епоксидната смола и в контакт с материала на основната платка.

6. Нанесете допълнително епоксид върху повърхността на повдигнатата верига и от всички страни, ако е необходимо.

7. Втвърдете епоксида съгласно Процедура 2.7 Смесване и боравене с епоксид. Някои компоненти може да са чувствителни към висока температура.

8. Нанесете повърхностно покритие, за да съответства на предишното покритие, както е необходимо.
