Оптична SMD машина за преработка с горещ въздух
Оптична машина за преработка на smd с горещ въздух 1. Бърз преглед: Доставяме машина за преработка на BGA DH-A5 с по-добра производителност. Ние се посветихме на преработка на bga и автоматични машини, покриващи по-голямата част от Индия, Европа и американския пазар. Очакваме да станем вашият дълъг партньор в екипа в Китай. 1....
Описание
Машина за оптична smd обработка с горещ въздух
1. Бърз преглед:
Ние доставяме DH-A5 BGA преработваща машина с по-добра производителност. Ние се посветихме на bga преработване и
автоматични машини, покриващи по-голямата част от Индия, Европа и американския пазар. Очакваме да станем
вашият дългогодишен партньор в екипа в Китай.
1. Спецификация
Спецификация | ||
1 | Обща мощност | 6800W |
2 | Горен нагревател | 1200W |
3 | Долен нагревател | 2-ри 1200W, 3-ти IR нагревател 4200W |
4 | Мощност | AC220V±10％50Hz |
5 | Шофьор | Използван серво драйвер. Напълно автоматично избиране, поставяне, запояване и разпояване, охлаждане. |
6 | Режим на работа | Два режима: ръчен и автоматичен, HD сензорен екран, интелигентен човек-машина, настройка на цифровата система. |
7 | захранващо устройство за чипове | автоматичен, за 1*1~80*80 mm чип |
8 | Оптичен CCD обектив на камерата | Автоматично напред/назад, надясно/наляво |
9 | Увеличение на камерата | 10x - 220x |
10 | Фина настройка на работната маса: | ±15 мм напред/назад, ±15 мм надясно/наляво |
11 | BGA позициониране | Лазерно позициониране, бързо и точно позициониране на pcb и bga |
12 | Максимална въздушна скорост | Може да се регулира чрез регулиращо копче, предотвратява движението на малки bga. |
13 | Позициониране на печатни платки | Интелигентно позициониране, PCB може да се регулира в посока X, Y с "5 точки опора" + скоба за печатни платки с V-жлеб + универсални приспособления. |
14 | Контрол на температурата | K сензор, затворена верига, PLC управление, серво драйвер |
15 | Точност на поставяне: | ±0.01 мм |
16 | Точност на температурата | ±1 градус |
17 | Осветление | 2 броя светлина, без значение дали наблюдавате чипа/PCB от произволен изглед, няма сянка |
18 | Съхранение на температурен профил | повече от 50 000 групи |
19 | Запис на температурни профили | запис на пълни временни профили (подходящ за анализ) |
20 | Размер на печатната платка | Макс. 420×470 mm Мин. 22×22 mm |
21 | BGA чип | 2x2 - 80x80 мм |
22 | Минимално разстояние между стружките | 0.15 mm |
23 | Външен температурен датчик | 5 бр |
24 | Размери | 730x670x940 мм |
25 | Нето тегло | 91 кг |
2. Характеристики на продукта и предимства на станцията за преработване DH-A5 BGA
DH-A5 BGA Rework Station Основни характеристики:
1. Силен и перфектен избор на функция
2. С осем температурни вълни в софтуера за памет
3. Може да избере правилната температурна вълна според заявките за запояване/разпояване
4.Интелигентно нагряване с температурна вълна
5. Може да постигне автоматично запояване/разпояване
6.регулируема лампа и лазер
7. Подходящ за разпояване на компоненти под всякакъв ъгъл
8. PID интелигентният контрол на температурата може да избегне повреда на IC поради бързо или непрекъснато загряване
9.Хубава система за горещо топене и използва инфрачервена технология за заваряване
10. Топлината е лесна за пробиване и равномерно разпределяне, може да подхожда за различни компютърни, преносими компютри и PlayStation BGA компоненти
11. Удобен интерфейс за работа човек-машина и перфектен LCD дисплей
12. Ергономичен дизайн, практичен и лесен за управление
13.Гаранция: 1 година

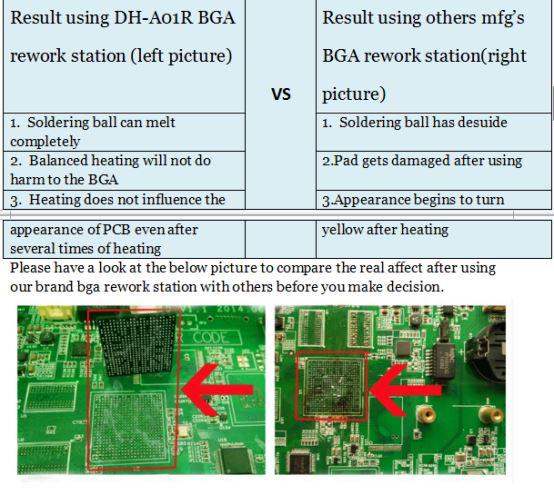

Реална ремонтна производителност на DH-A5 BGA Rework Station:

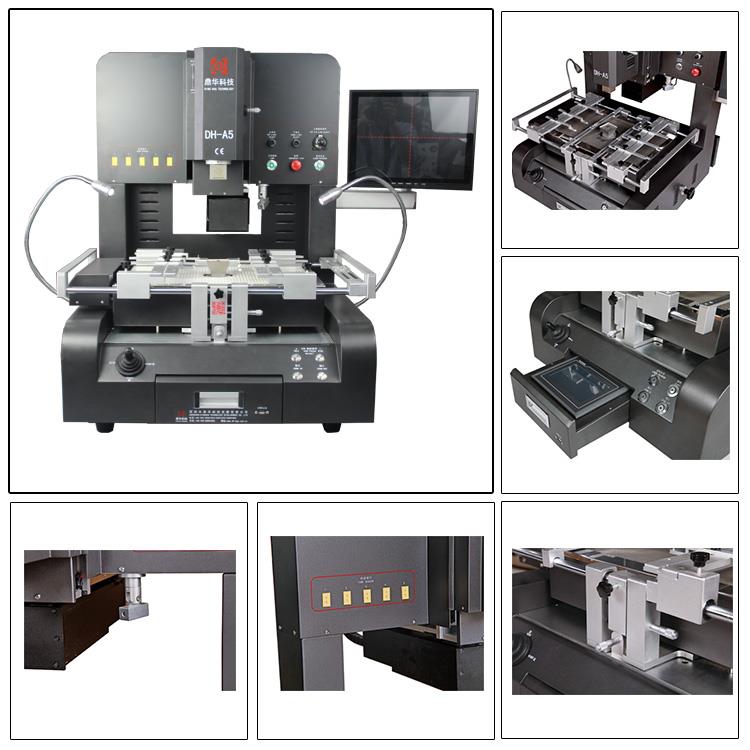

4. Подробни изображения на DH-A5 BGA СТАНЦИЯ ЗА ПРЕРАБОТА
Устройство за подаване на чипове
Пълно автоматично захранващо устройство за чипове, захранващо устройство за чипове за 1*1~80*80 мм

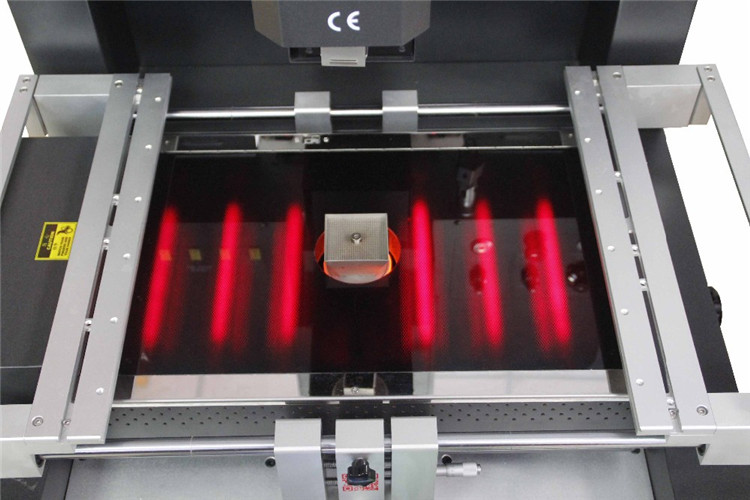

IR зона за предварително нагряване
Нагревателни тръби от въглеродни влакна, тъмната светлина се абсорбира по-лесно от PCB/чип и стъкло против висока температура
покриването им може да предотврати попадането на малки компоненти и прах вътре.

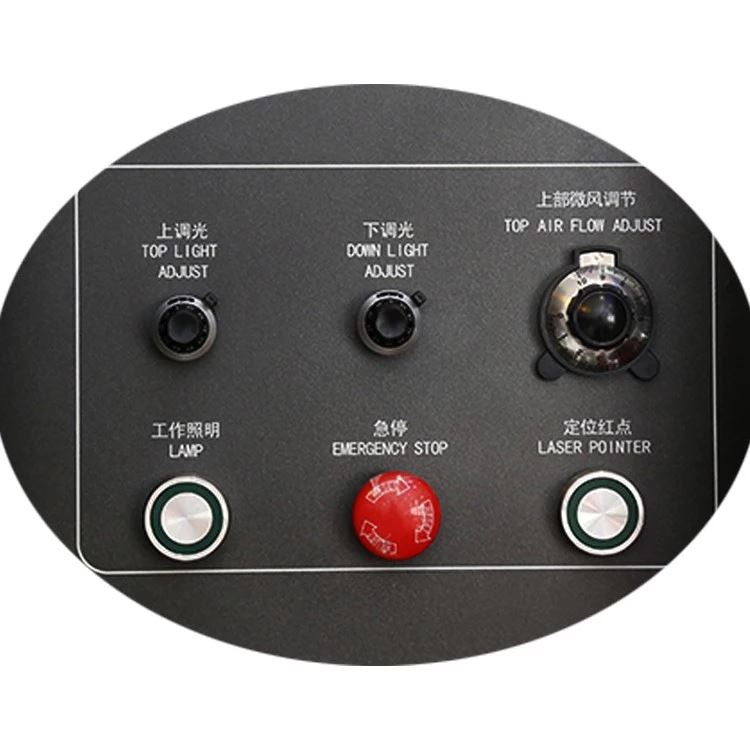

Функционални бутони
1. Бутони за регулиране на въздушния поток, той може да бъде надстроен до напълно автоматичен (програмиран), особено за малки
точни компоненти.
2. Превключвател на светлините: 2 светлини могат да ви помогнат да наблюдавате печатната платка или чипа от всякакъв изглед и без сянка.
3. Авариен бутон, бутони за регулиране на оптични светлини и лазерно позициониране и др.

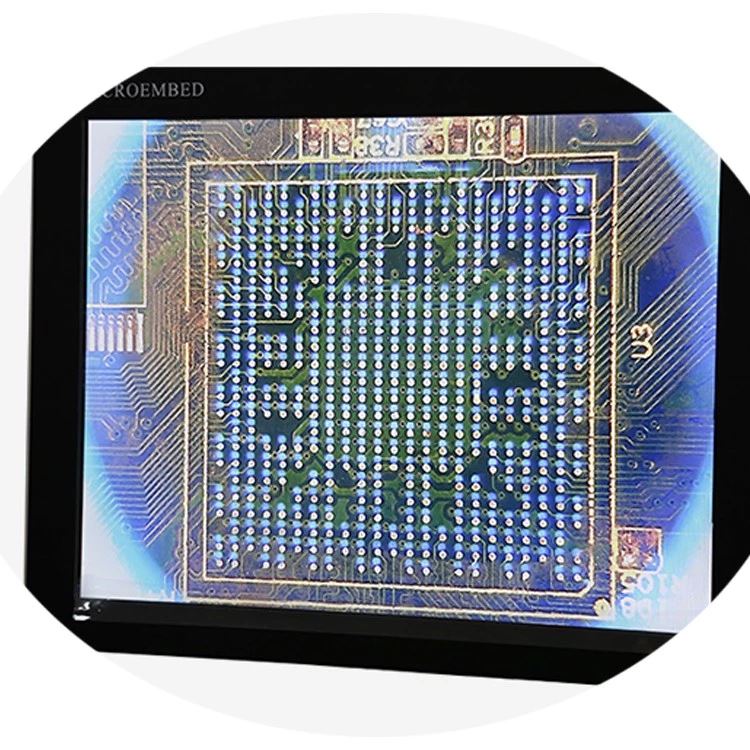

Екран на монитора
1980P, 15 инча, увеличение 10x~220x, те могат да помогнат на техниците да гледат по-добре всички точки на чипа и PCB.

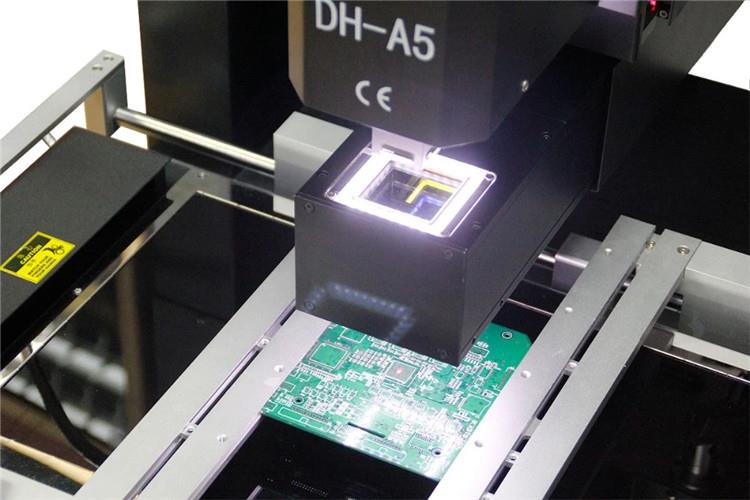

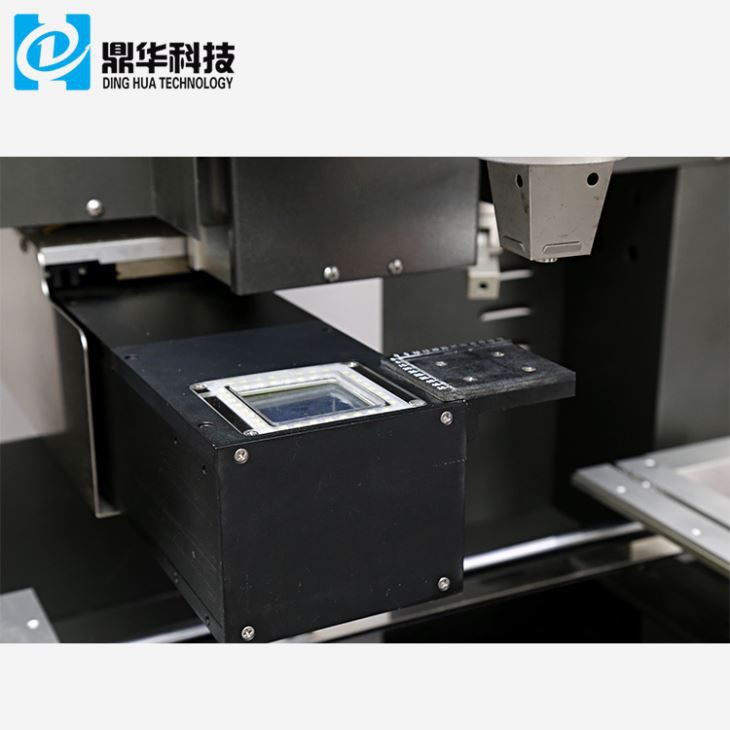

Оптична CCD камера
Внесен от Япония, той има две страни, които могат да направят точки от чип и PCB, наблюдавани на екрана на монитора, с до 5~10 милиона пиксела.
6. Опаковане, доставка и услуги на DH-A5 BGA СТАНЦИЯ ЗА ПРЕРАБОТА
Опаковъчен лист
1, DH-380 BGA преработваща станция (тъчскрийн) 1 комплект
2, дисплей 1 комплект
3, Вакуумна смукателна подложка 3 бр
4, DH-380 спецификация (ръчно) 1 копие
5, Дюза за горещ въздух 5 части (31*31/38*38/41*41/34*34/55*55)
6, Щипка за аномалии 6 бр
7, копче Blossom 6 бр
8, Поддържащ винт 6 бр
9, Сензор за външна температура 1 бр
Детайли за доставка
Чрез DHL, TNT, FEDEX, въздушен транспорт, морски транспорт и сухопътен транспорт и т.н. отнемат 3~30 дни, за да пристигнат до местоназначението според различните начини на доставка.
7. Предимства на Dinghua BGA преработваща станция:
Защо да изберете нас
Ние сме професионален производител на станции за преработка на BGA. И са в тази област повече от 13 години.
Занимава се с дизайн, разработка, производство и продажба.
2. Нашата машина е с най-добро качество с ниска цена. Популярни са сред сервиза и училищата за обучение по целия свят.
Добре дошли да бъдете наш агент.
3. Бърза доставка: FedEx, DHL, UPS, TNT и EMS. Много модели на склад през цялото време.
4. Плащане: Western Union, PayPal, T/T.
5.OEM и ODM са добре дошли.
6. Цялата машина ще бъде оборудвана с ръководство за потребителя и CD.
