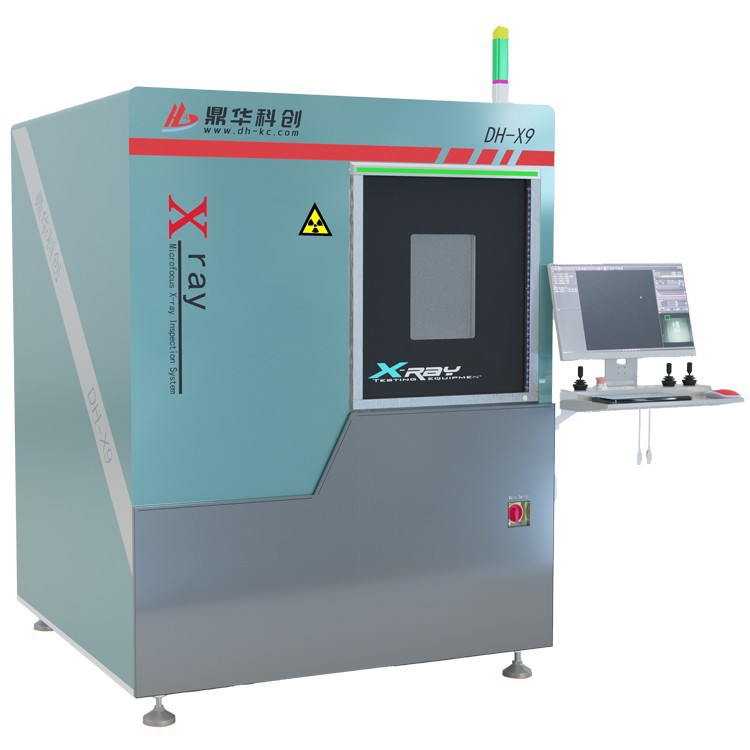

Система за инспекция на XRAY
Платформата за зареждане може да се завърти на 360 °, неговият детектор за изображения може да бъде наклонен на 60 °, рентгенов източник, приет затворена светлинна тръба, използвана за Mobileauto, полупроводникови и LED откриване и т.н.
Описание
Xray Inspection Machine ви помага да получите по -добро качество
Dinghua Technology използва най -модерното оборудване и технология, за да гарантира най -високото ниво на качество и прецизност. Нашите рентгенови инспекционни системи са подходящи за широк спектър от индустрии, включително автомобилни, електроника, автомобилни и полупроводници. В автомобилния сектор и в индустриалния сектор системите за проверка на рентгенови лъчи се използват за откриване на дефекти в компоненти като въздушни възглавници, закриване на матрици, метални части, алуминиеви части и др. В тези индустрии нашите системи откриват дефекти в електронните компоненти, egsuch като PCBS, CAPACITORS и IC CHIPS. Пукнатини, закриване на матрици и др. На алуминиеви части.
Едно предимство на рентгеновите инспекционни системи е, че те са неразрушителни, което означава, че не повредим тествания продукт. Това спестява време, тъй като дефектните части могат бързо да бъдат идентифицирани и заменени, преди да причинят проблеми.
Параметри на машина за проверка на Xray
|
Статус на машината |
Рентгенова тръба |
|||
|
Захранване: |
AC220V 10A |
Тип рентгенова тръба: |
затворен |
|
|
Мощност: |
1.9kw |
Ток: |
200ɥA |
|
|
Откриване на вратата: |
Ръководство за метод |
Напрежение: |
90kv -130 kv |
|
|
Метод за откриване: |
офлайн |
Размер на фокуса: |
5um |
|
|
Измерение: |
1475 × 1465 × 1930mm |
Геометрично увеличение: |
300 пъти |
|
|
Тегло: |
Приблизително2100kg |
Метод на охлаждане: |
въздушно охлаждане |
|
|
Система за изображения |
||||
|
Ефективна зона за изображения: |
130 × 130 мм |
Радиационна толерантност: |
10000gy |
|
|
пикселна матрица: |
1536 ×1536 |
Размер: |
176 ×176 ×47 |
|
|
Размер на пиксела: |
85µm |
Детектор: |
Нов TFT |
|
|
Пространствена резолюция: |
5.8lp\/mm |
Работна температура: |
10-40 степен |
|
успешни случаи
Изберете системата, която ви подхожда най -добре.
IC златна тел
Златните проводници, инспектирани, виждани всяка жица е точна, а не къса или счупена.
Метални части
Има ъгъл, изчезнал на една стоманена част от продуктите на електрониката
Метални панти
Този ще бъде сгънат хиляди, когато е сглобен в мобилен телефон,
необходими за инспектиране, за да се уверите, че няма пукнатини или дефект.
LED чип
За да инспектирате неговите мехурчета, кратко, уверете се, че отговаря на стандарта за използване.
Нашата фабрика и quipment
Самостоятелно R&D и производство в Китай
Често задавани въпроси
Ако няма вашите отговори, моля, просто се свържете с нас
Какво представлява рентгеновата проверка и как работи?
+
-
Рентгеновата проверка е метод за неразрушително тестване, който използва електромагнитно излъчване
Прониква в обект и произвежда изображение на своята вътрешна структура. В контекста на PCB,
Рентгеновите инспекционни машини могат да разкрият невидими скрити функции на платките, видими за
просто око. Разбира се, например други предмети, алуминиеви части, части и части за разглобяване
могат да бъдат инспектирани и за инспектиране.
Какви са предимствата на рентгеновата проверка на PCB?
+
-
Рентгеновите инспекционни машини осигуряват няколко предимства за ПХБ. Първо, те осигуряват начин да визуализират компоненти и следи, скрити под повърхността на PCB; Това помага да се потвърдят вътрешните връзки на компонента и да се открият всякакви дефекти.
Второ, рентгеновите инспекционни машини могат бързо и точно да проверяват ПХБ, като по този начин спестяват разходи, време и ресурси за производителите.
И накрая, рентгеновите инспекционни машини могат да открият редица дефекти, включително пукнатини, празнини и проблеми с заваряването, могат да намалят риска от повреда на продукта.
Какви видове дефекти могат да открият рентгеновата проверка?
+
-
Рентгеновите инспекционни машини могат да идентифицират редица дефекти в ПХБ, включително празнини в ставите на спойка, компоненти, разработени пукнатини, повдигнати проводници и счупени вериги. Те могат също да открият недостатъчно запълване, присъствие и проверка на компонентите, проблеми с свързването на тел и фалшиви компоненти.
Може ли рентгеновата проверка да открие фалшиви части?
+
-
Да, рентгеновата проверка може да помогне за идентифициране на фалшиви части. Различни компоненти, електрически свойства, състав на материала и размери в сравнение с истински компоненти могат да бъдат открити с помощта на рентгенови изображения.
Какви са ограниченията на рентгеновия преглед?
+
-
Рентгеновият преглед не е глупав метод и има своите ограничения. Не може да открие дефекти вътре в компонента
Използване на по-усъвършенствани методи като 3D рентгенови лъчи или CT сканиране. В допълнение, разделителната способност на рентгеновата инспекционна машина също може да бъде ограничена, което може да не ви помогне да анализирате компоненти.
