Полуавтоматична оптична BGA машина за реболинг

Производствено въвеждане на полуавтоматична оптична BGA машина за реболинг

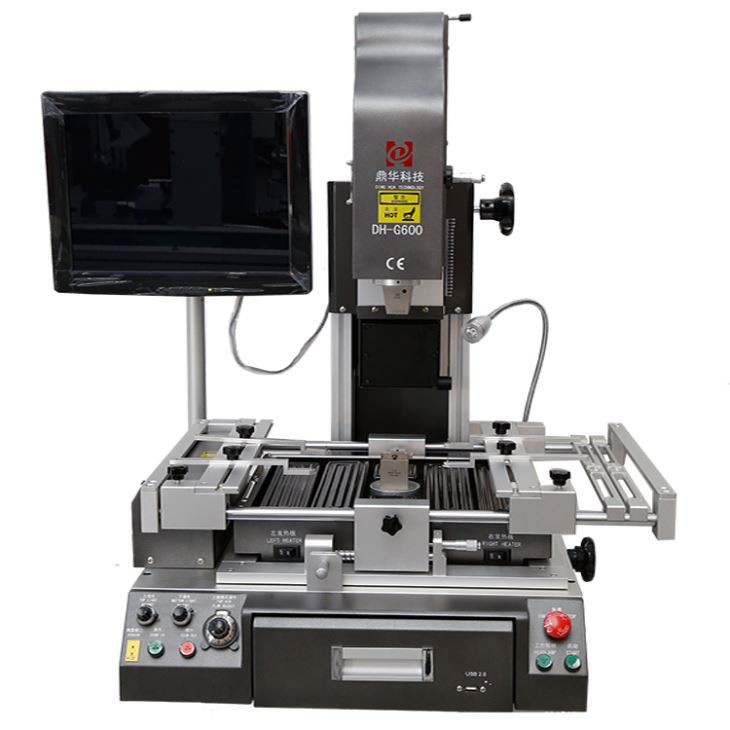

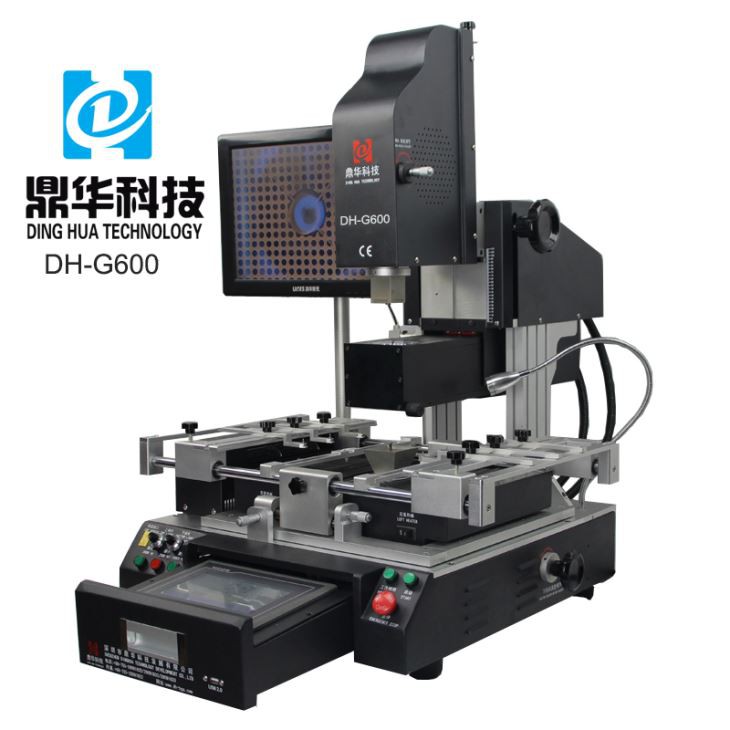

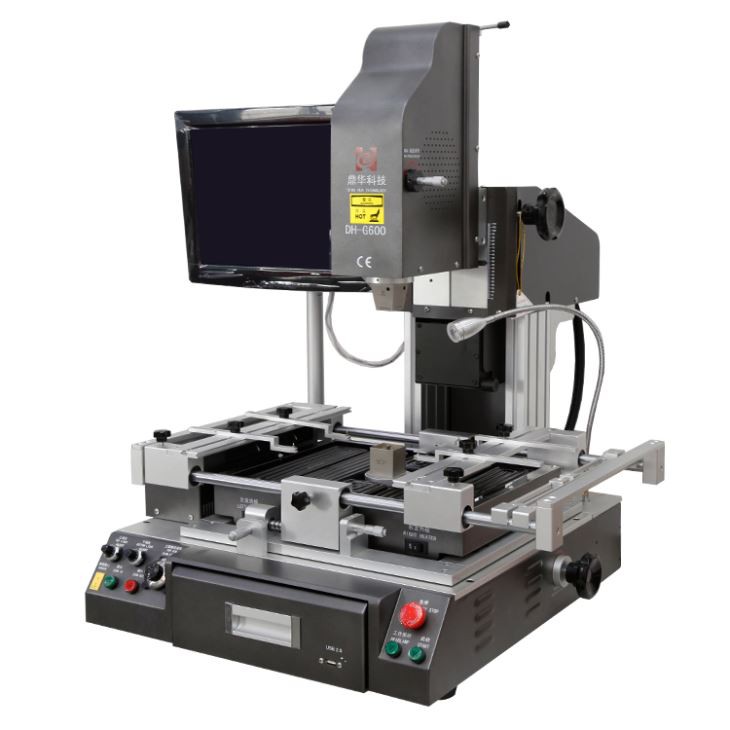

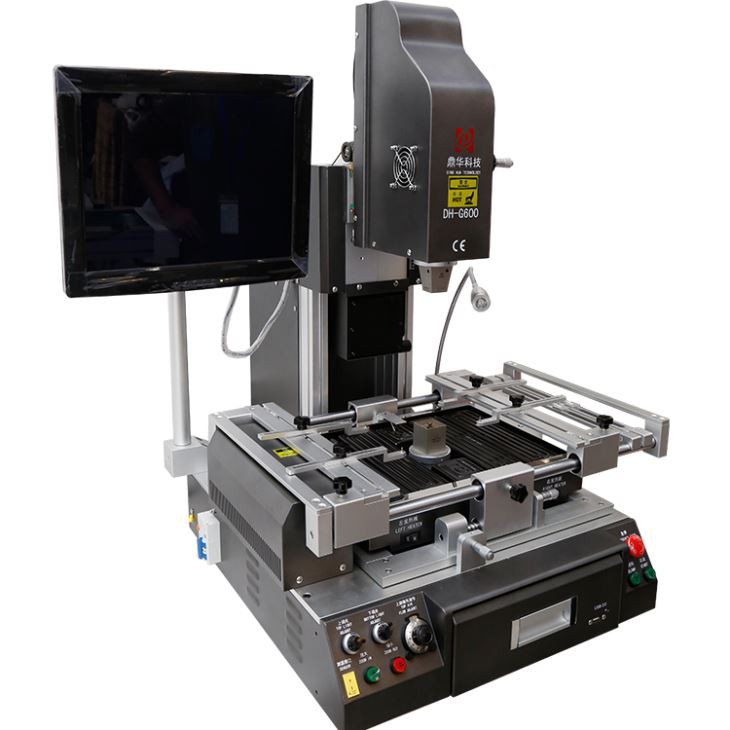

Тази BGA преработваща станция DH-G600 е полуавтоматична с внесена оптична CCD камера,

HD дисплей и компютър в стил чекмедже със сензорен екран, използван за компютър,

Xbox, PS3/4 и други печатни платки и т.н. също, тъй като разполага с копче за регулиране на въздушния поток, така че може

ремонт на микрочипове, като IC, POP и QFN и др.

Характеристики на продукта и приложение на полуавтоматичната оптична bga реболинг машина

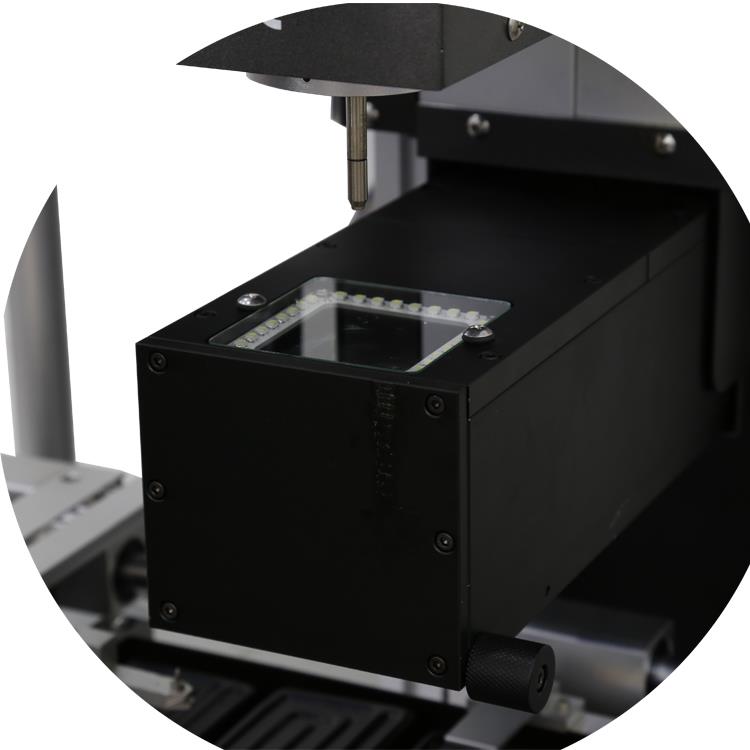

Оптична CCD камера, внесена от Panasonnic, с 2 милиона пиксела, двойни цветове, разделени и показани на дисплея

екран за подравняване.

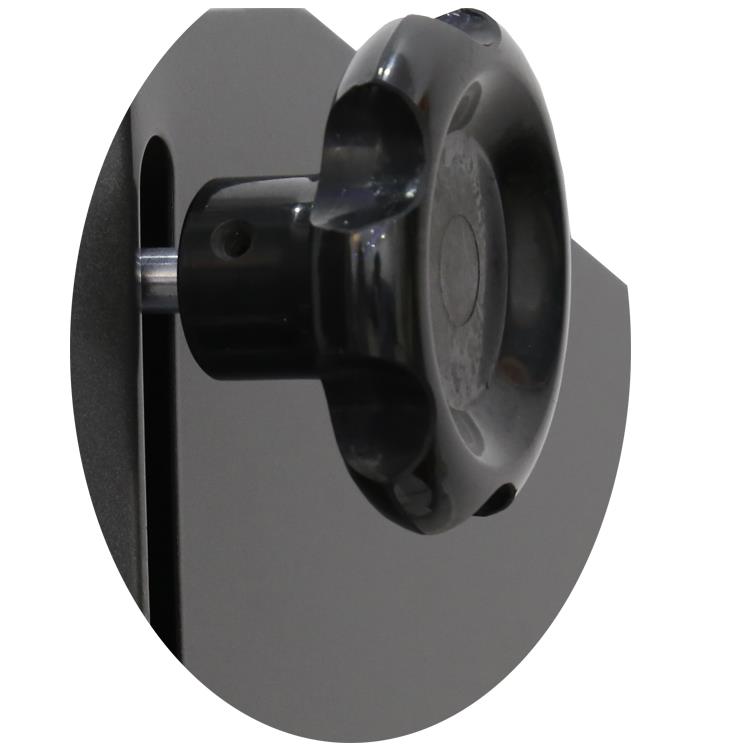

Копче за движение на горната глава, когато започнете да запоявате или разпоявате, просто направете горната глава да се движи от това копче.

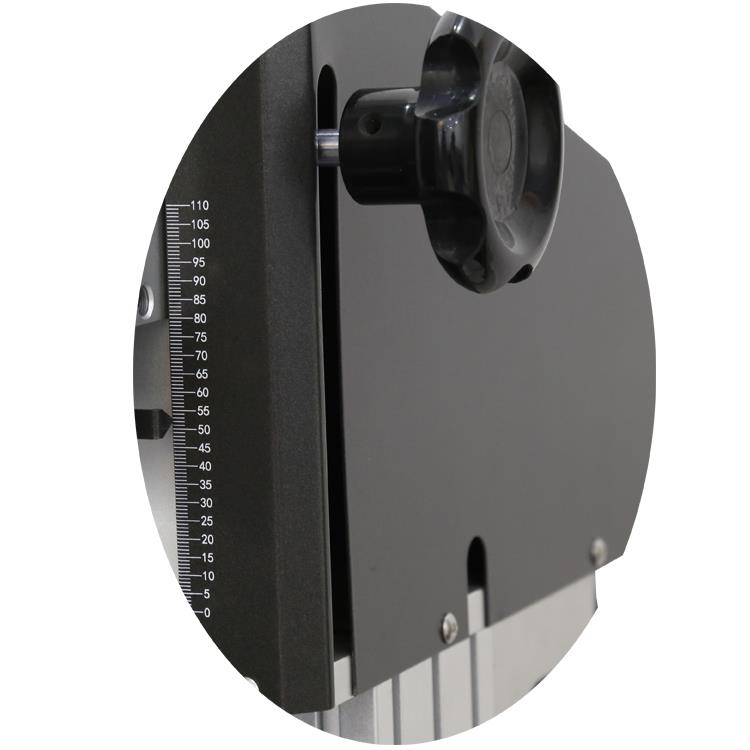

Линийка, 110 мм, при подравняване за чип и печатна платка, може да бъде вашата справка за височината на горната глава.

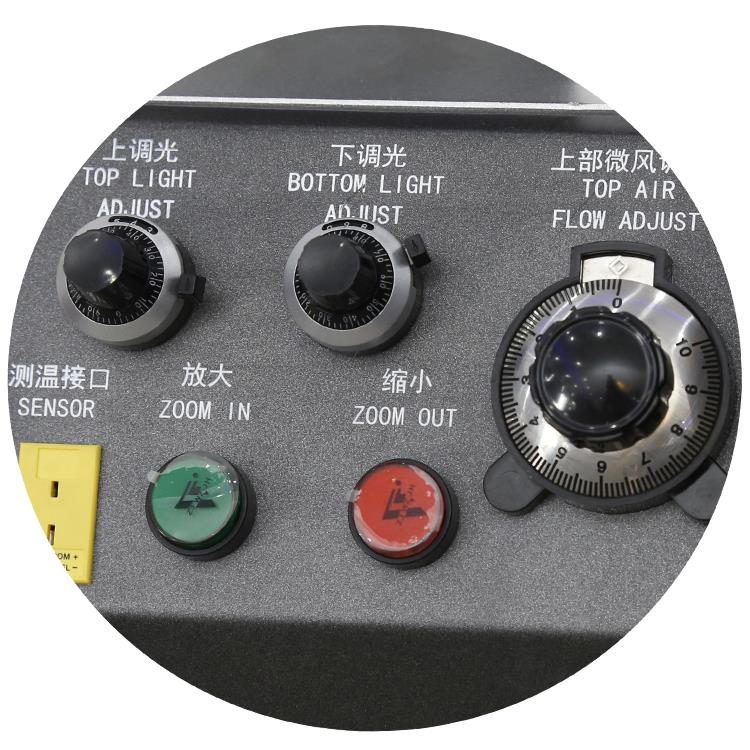

Най-функционалните бутони на машината за преработване на BGA, като регулиране на светлината отгоре/отдолу за оптично

CCD камера, регулиране на горния въздушен поток и увеличаване/намаляване на екрана на дисплея и термодвойка

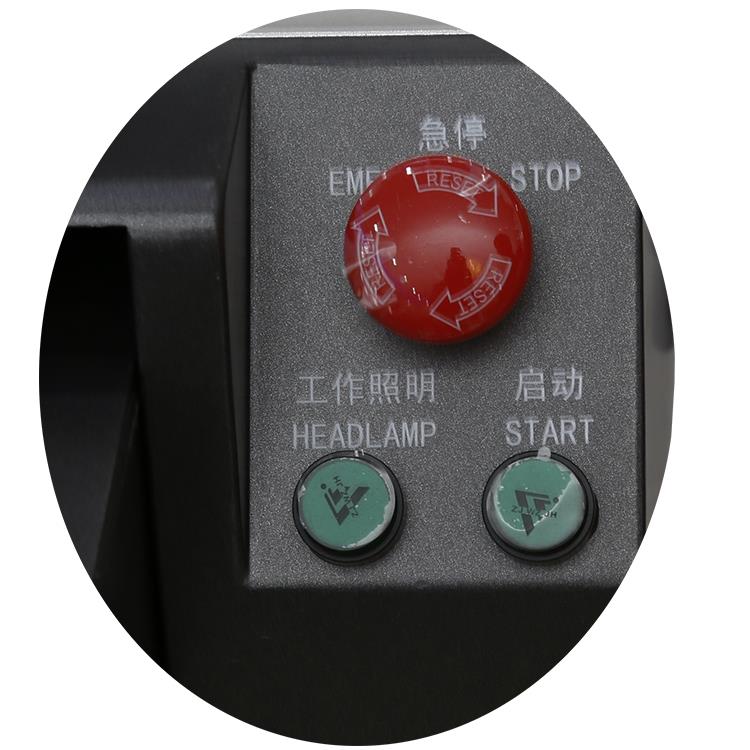

Бутон за спешни случаи, при каквито и да е обстоятелства, ако бъде натиснат, станцията за преработване на BGA ще спре незабавно,

също така можете да натиснете "старт", за да стартирате машината.

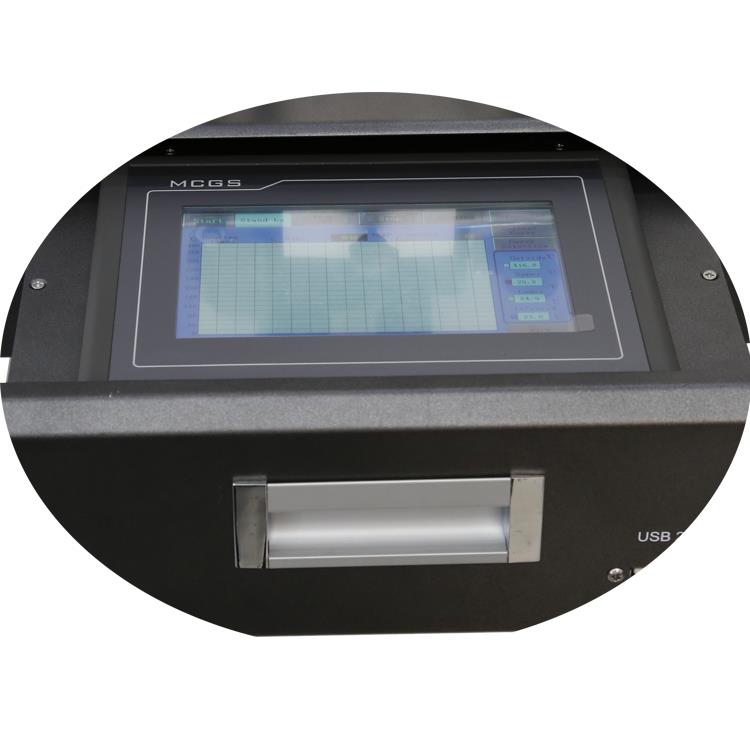

Компютър в стил чекмедже със сензорен екран (7 инча), той може да спести много място, той е мозък на машина,

като всички параметри, като температура, време, PID изчисляване и др.

Как работи станцията за преработване на BGA:

Качество на продукта на полуавтоматичната оптична bga реболинг машина

Всяка година участваме в Кантонския панаир и се посещаваме от клиенти от САЩ, Евро и Югоизточна Азия и др.

Клиент, на Кантонския панаир, от Обединеното кралство се концентрира върху слушането на лекцията на нашия техник за преработката на BGA

основите на работата на станцията.

Някои от сертификатите показват, включително патенти, CE, Сертификат на системата за сертифициране на качеството,

Добре позната марка и сертифициране на високотехнологични предприятия и др.

Доставка, доставка и сервиз на полуавтоматична оптична BGA ребол машина

Преди доставка: получен депозит, за по-малко от 10 комплекта 3~5 дни за подготовка, 10~50 комплекта, 2 седмици

за подготовка, 50 ~ 100 комплекта, 3 седмици за подготовка.

След доставката: ако е необходимо, ние можем да помогнем да организираме начините за доставка за клиента и да видим кой път m-

ost рентабилен, когато получите машината, ние ще ви напътстваме как да инсталирате и работите.

ЧЗВ за полуавтоматичната оптична bga машина за реболинг

1. Въпрос: какво е BGA преработваща станция?

A: Горещ въздух/IR станция се използва за нагряване на устройства и разтопяване на припой, а специализирани инструменти се използват за избиране

нагоре и позиционирайте често малки компоненти.

2.В: Каква температура ви е необходима за разпояване?

О: Обикновено оловното топче за спойка, което трябва да бъде разпоено, температурата може да се настрои на по-ниска, ако не съдържа олово, така че-

по-голяма топка, температурата трябва да бъде зададена по-висока, но не забравяйте, че температурата е твърде ниска, за да се разтопи

спойка, може да се настрои на не повече от 400C градуса Ако все още се борите с нея, просто добавете малко спойка към мо-

unted компоненти, тогава работи.

3.Q: Какво е "BGA"?

A: ball grid array (BGA) е вид опаковка за повърхностен монтаж (носител на чип), използвана за интегрирана циркулация

комплекти. BGA пакетите се използват за постоянно монтиране на устройства като микропроцесори.

4. В: Коя е най-добрата температура при запояване?

О: Точката на топене на повечето спойки е около 188 градуса (370 градуса F), а температурата на горещия въздух е

задайте 160 градуса до 280 градуса (320 градуса F до536 градуса F). обикновено температурата винаги трябва да започва от най-ниската температура

възможна ература.

Последни новини за полуавтоматичната оптична BGA реболинг машина

ПРОЦЕДУРА

1. Почистете района.

2. Пробийте в блистер за разслояване с Micro-Drill и топкова мелница. Пробийте в зона без верига-

ри или компоненти. Пробийте поне две дупки една срещу друга по периметъра на делата

миниране. (Вижте Фигура 1). Изчеткайте всички насипни материали.

ВНИМАНИЕ

Внимавайте да не пробиете твърде дълбоко, излагайки вътрешни вериги или равнини.

ВНИМАНИЕ

Абразивните операции могат да генерират електростатични заряди.

3. Изпечете печатната платка, за да отстраните всяка уловена влага. Не позволявайте PC платката да се охлади пр-

преди инжектирането на епоксида.

ВНИМАНИЕ

Някои компоненти може да са чувствителни към висока температура.

4. Смесете епоксида. Вижте инструкциите на производителя как да смесвате епоксид без мехурчета.

ВНИМАНИЕ

Внимавайте да предотвратите мехурчета в епоксидната смес.

5. Изсипете епоксида в епоксидния патрон.

6. Инжектирайте епоксида в една от дупките в разслояването. (Вижте Фигура 2). Топлината се запазва

в печатната платка ще подобри характеристиките на потока на епоксида и ще изтегли епоксида

o празнотата

площ, която го запълва напълно.

7. Ако празнината не се запълни напълно, може да се направят следните процедури

използвани:

A. Приложете лек локален натиск върху повърхността на дъската, като започнете от отвора за пълнене, като продължите бавно

до вентилационния отвор.

B. Приложете вакуум към вентилационния отвор, за да изтеглите епоксида през празнината.

8. Втвърдете епоксида съгласно Процедура 2.7 Смесване и боравене с епоксид.

9. Изстържете излишната епоксидна смола с помощта на прецизния нож или стъргало.
