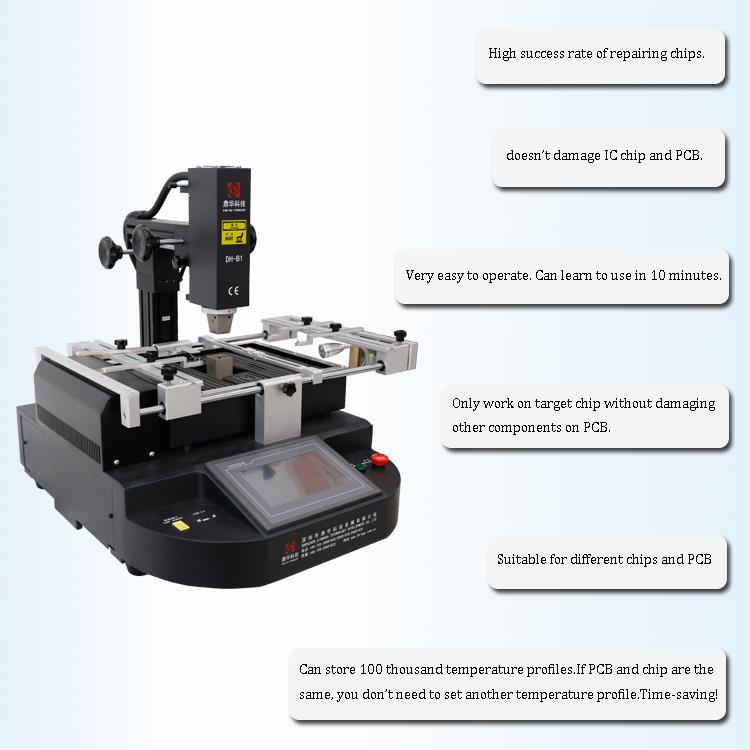

Инфрачервен сензорен екран BGA машина за преработка

                                                                  Инфрачервен сензорен екран BGA машина за преработка



1. Характеристики на продукта на BGA машина за преработка на инфрачервен сензорен екран

1. С три независими контрола на температурните зони, по-точни;

2. Първият, вторият температурен нагревател, използващ добър материал, може точно да регулира потока и температурата на горещ въздух,

генериран от висока температура бриз, третата по инфрачервена температура нагревателна плоча за предварително загряване.

3. Първата температурна зона с 8 сегментна температура нагоре (надолу) +8 сегментен постоянен температурен контрол, може

съхранява 10 групи температурна крива;

4. Първата зона и втората стартират температурната крива по едно и също време, третата зона започват да работят с температура нагоре

и надолу едновременно с първа и втора зона;

5. След отстраняване и запояване, като използвате вентилатор с голям обем, за да охладите печатната платка, предотвратите деформация на печатната платка и гарантирайте

ефектът от запояване;

3.Спецификация на BGA машина за преработка на инфрачервен сензорен екран

Мощност	4500W
Горен нагревател	Горещ въздух 800W
Долен нагревател	Горещ въздух 1200W, инфрачервен 2400W
Захранване	AC220V+10%,50/60HZ
Измерение	Д 535*Ш650*В600 мм
Позициониране	N-groove PCB поддръжка и с външно универсално приспособление
Контрол на температурата	Термодвойка тип К, управление със затворен контур, независимо отопление
Точност на температурата	±2 градуса
Размер на печатната платка	Макс. 355*335 мм, мин. 50*50 мм
Фина настройка на работната маса	±15 mm напред/назад +15 mm надясно/наляво
BGA чип	80*80-2*2 мм
Минимално разстояние между стружките	0.15 мм
Сензор за температура	1 (по избор)
Нетно тегло	30 кг

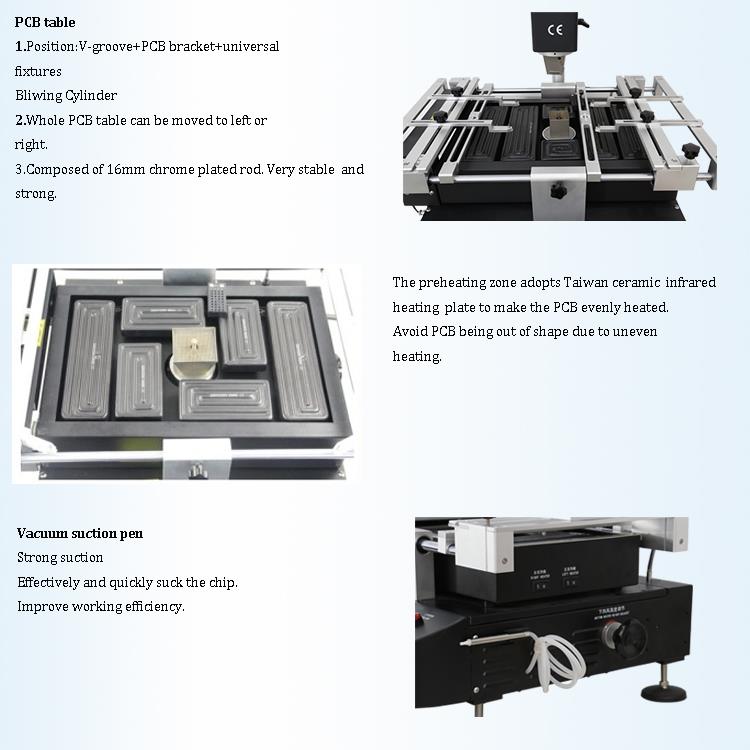

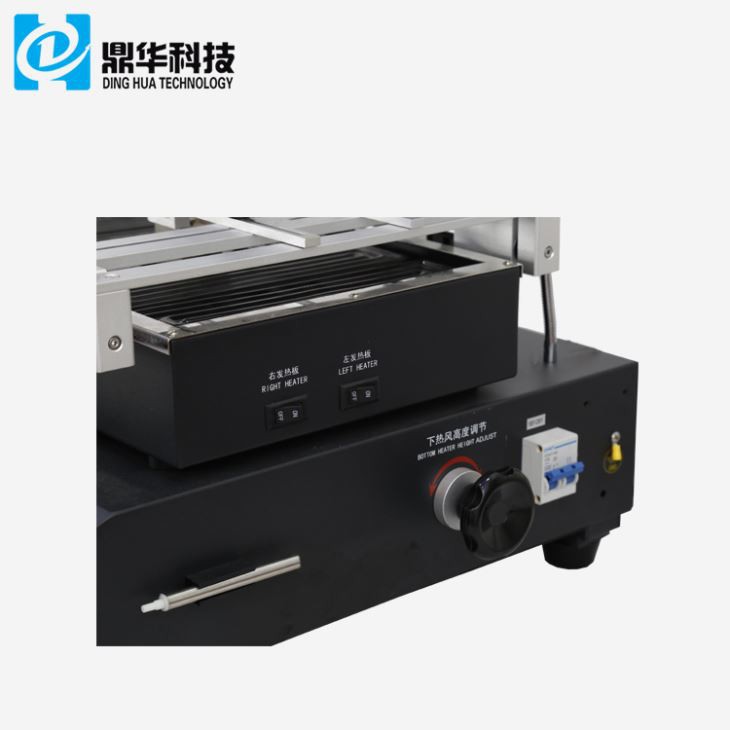

4. Подробности за BGA машина за преработка на инфрачервен сензорен екран

1. HD сензорен екран интерфейс;

2. Три независими нагревателя ( горещ въздух и инфрачервен ) ;

3. Вакуумна химикалка;

4.Led челник.

5. Защо да изберете нашата BGA машина за преработване на инфрачервен сензорен екран?

6.Сертификат за BGA машина за преработка на инфрачервен сензорен екран

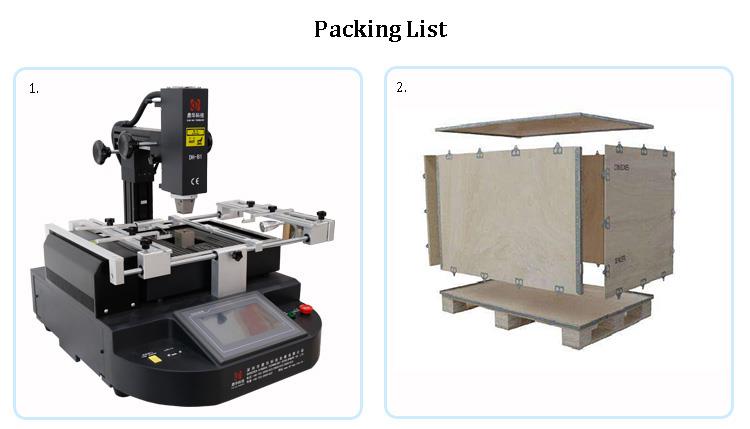

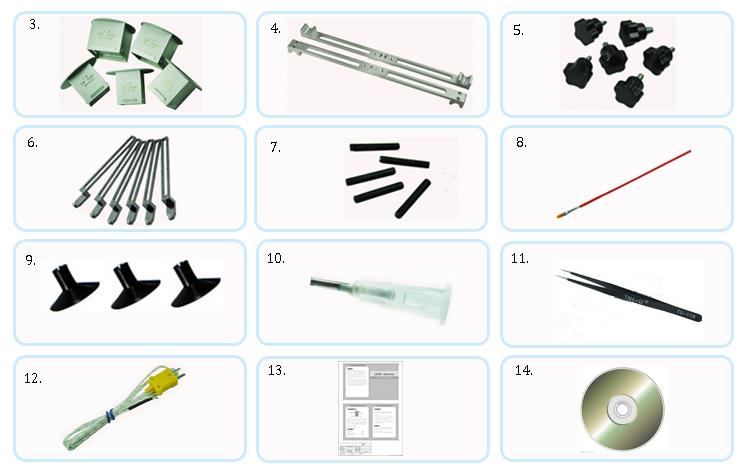

7. Опаковане и изпращане на BGA машина за преработка на инфрачервен сензорен екран

8. Свързани знания

Стандартни методи за BGA reballing?

Първият е "калаена паста" + "калаена топка",

Второто е "помощна паста" + "калаена топка".

Какво е "калаена паста" + "калаена топка"? Всъщност това е най-добрият и най-стандартен метод за засаждане на топка, който е признат. Засадените по този начин топки иматдобра заваряемост и добър гланц. Процесът на запояване не изглежда като движеща се топка и е по-лесен за контролиране и задържане.

Конкретният методПърво използвайте спояваща паста за печат върху BGA подложката и след това добавете определен размер топка за запояване върху нея. По това време функцията на спояващата паста е да залепва спойкататопка и направете контактната повърхност на топката за спойка по-голяма, когато спойката се нагрее. Топката за спойка ще се нагрее по-бързо и повечеизчерпателно. Това ще позволи топката за запояване да бъде запоена по-добре към BGA подложката след разтопяване на спойката, намалявайки възможността за запояване.

Какво е "спояваща паста" + "калаено топче"? Лесно е да разберете значението на това изречение чрез горното обяснение. Просто казано, този метод използва спояваща паставместо спояваща паста. Въпреки това, характеристиките на спояващата паста са много различни от тези на спояващата паста. Пастата за запояване става течна, когатотемпературата се повишава и лесно причинява

tтой споява топка, за да тича наоколо; освен това, пастата за спояване на пастата за запояване е лоша, така че се казва, че първият методна засаждане на топка е идеално.

Разбира се, всички тези два метода трябва да бъдат специални инструменти като стойка за чай. Конкретните стъпки на метода "Stinky Paste" + "Spheroidal Ball" са следните:

1. Първо, подгответе инструмента за засаждане на топката. Седалката за засаждане на топката трябва да се почисти и изсуши с алкохол, за да се предотврати гладкото търкаляне на топката за спойка.

2. Поставете предварително завършения чип върху държача на топката.

3. Поставете спояващата паста. Естествено размразени и равномерно разбъркани и равномерно върху острието;

4. Поставете спояваща паста върху позициониращата основа, за да отпечатате спойкатапаста и се опитайте да контролирате ъгъла, силата и скоростта на издърпване на пастата за ръчно изстъргване. Отстранете кутията с паста за запояване.

5. След като потвърдите, че пастата за запояване е равномерно отпечатана върху всяка подложка на BGA, поставете топката за запояване върху топката, след което поставете

топката за спойка, разклатете държача на топката и оставететопката за спойка се навива в мрежата. Уверете се, че всяка мрежа има топка за спойка, след това съберете топките за спойка и отстранете платката.

6. Извадете прясно приготвената BGA от основата и изчакайте да се изпече. (По-добре е да използвате повторно запояване. Използвайте малко количество горещ въздух. Пистолетът е ОК). Това завършватопката. Процедурата за метода "Паста за запояване" + "Сфероидна топка" е следната: стъпки "3" и "4" трябва да се комбинират в една стъпка: използване на четка за нанасяне на спойкапаста вместо отпечатване на шаблон, но директно равномерно нанасяне върху BGA на подложката, другите стъпки са основно същите като първия метод.
