3 нагревателни зони Сензорен екран Bga Reballing Station

3 нагревателни зони Сензорен екран BGA Reballing станция

Целта на станцията за преработка на BGA е да разпоява, монтира и запоява BGA чипове на устройства като лаптопи, Xbox 360, компютърни дънни платки, PS3 и др.

DH-5830 е много популярна машина в световен мащаб, известна със своя елегантен външен вид, достъпна цена и прост потребителски интерфейс. Особено предпочитан е от лични сервизи, регионални дистрибутори и аматьори.

BGA станциите за преработка обикновено се предлагат в два модела:

1. Основен модел (ръчно)

Този модел се състои от топъл въздух и инфрачервени нагреватели, с 2 или 3 нагревателни зони. Той разполага с горен и долен нагревател за горещ въздух (някои модели може да нямат долен нагревател за горещ въздух) и трети инфрачервен нагревател.

2.Модел от висок клас (автоматично)

Този модел включва система за оптично подравняване (оптична CCD камера и екран на монитора), позволяваща ясно наблюдение на всички точки на BGA чип. Системата осигурява прецизно центриране на BGA чипа с дънната платка върху екрана на монитора, което улеснява точното запояване.



Продуктовият параметър на 3 нагревателни зони със сензорен екран bga реболинг станция



Обща мощност	4800W
Горен нагревател	800W
Долен нагревател	2-ри 1200W, 3-ти IR нагревател 2800W
Мощност	110~240V±10% 50/60Hz
Осветление	Тайванска светодиодна работна светлина, регулиране на всеки ъгъл.
Режим на работа	HD сензорен екран, интелигентен разговорен интерфейс, цифрова настройка на системата
Съхранение	50 000 групи
Движение на горния нагревател	Надясно/наляво, напред/назад, въртете се свободно.
Позициониране	Интелигентно позициониране, PCB може да се регулира в посока X, Y с "поддръжка от 5 точки" + V-groov PCB скоба + универсални приспособления.
Ключ за захранване	Въздушен превключвател (който може да защити машината и човека)
Контрол на температурата	K сензор, затворена верига
Точност на температурата	±2 градуса
Размер на печатната платка	Макс. 390×410 mm Мин. 22×22 mm
BGA чип	2x2 - 80x80 мм
Минимално разстояние между стружките	0.15 mm
Външен температурен датчик	1 бр
Размери	570*610*570мм
Нетно тегло	33 кг



Подробностите за продукта на 3 нагревателни зони със сензорен екран BGA реболинг станция



Два чифта копчета за горната глава се местят, полезно и лесно. Преден чифт копчета за горна глава се премести нагоре или

надолу при запояване или разпояване, задната двойка копчета за горна за горна глава се движат назад или напред

за правилна позиция за запояване.







"7" форма на дума, която може да позволи на горната глава да се движи наляво/надясно или фиксирана.

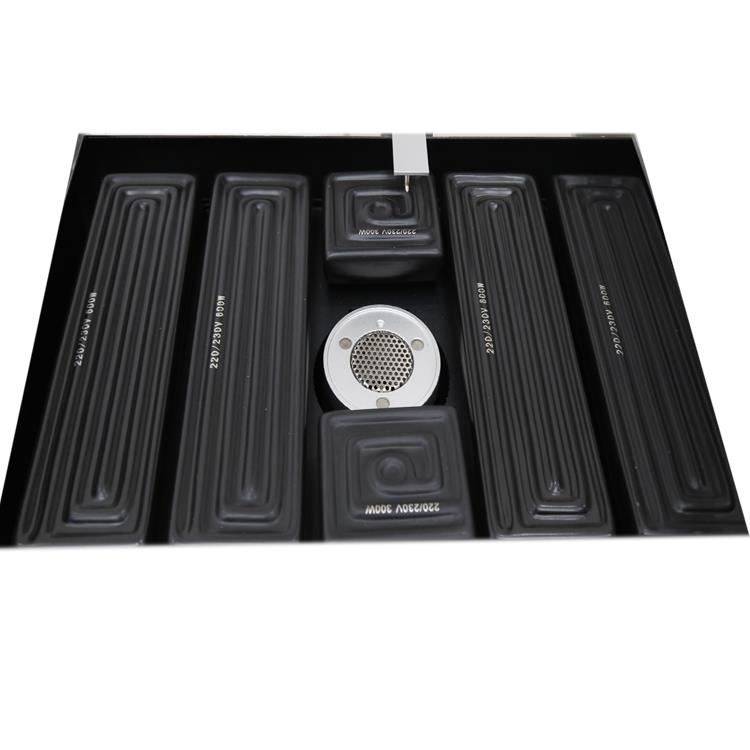

Голяма IR зона за предварително нагряване (до 370 * 420 mm), повечето печатни платки могат да бъдат предварително загряти от нея, като компютър,

top set box и iPad и др. Мощност около 2800 W, подходящ за 110 ~ 240 V.

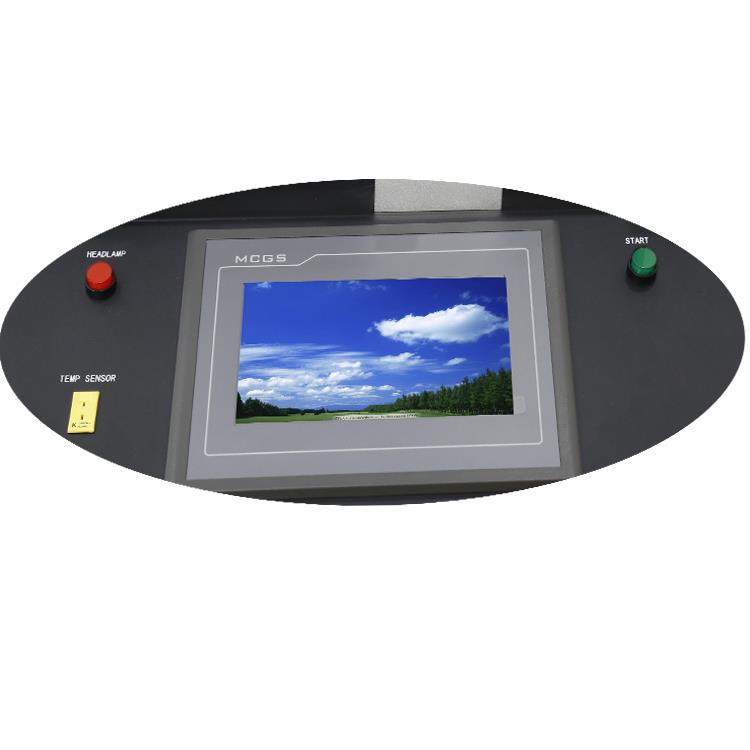

Работен интерфейс на BGA станция за преработване, проста и лесна работа, един превключвател за LED светлина, един порт за термодвойка и един "старт", когато всички параметри са зададени на сензорния екран, щракнете върху "srart", за да започнете запояване или разпояване.

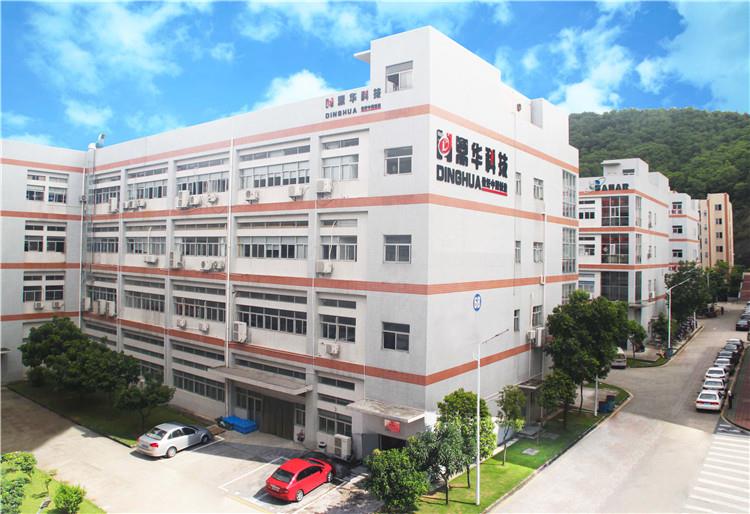

За нашата фабрика





Нашата фабрика за BGA преработваща станция, машина за автоматично заключване на винтове и производство на автоматични станции за запояване,

заемащи повече от 3000 квадратни метра и продължават да се разширяват.

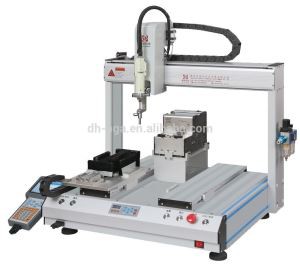

Част от работилница за станция за преработване на BGA, производство на автоматично заключване на винтове

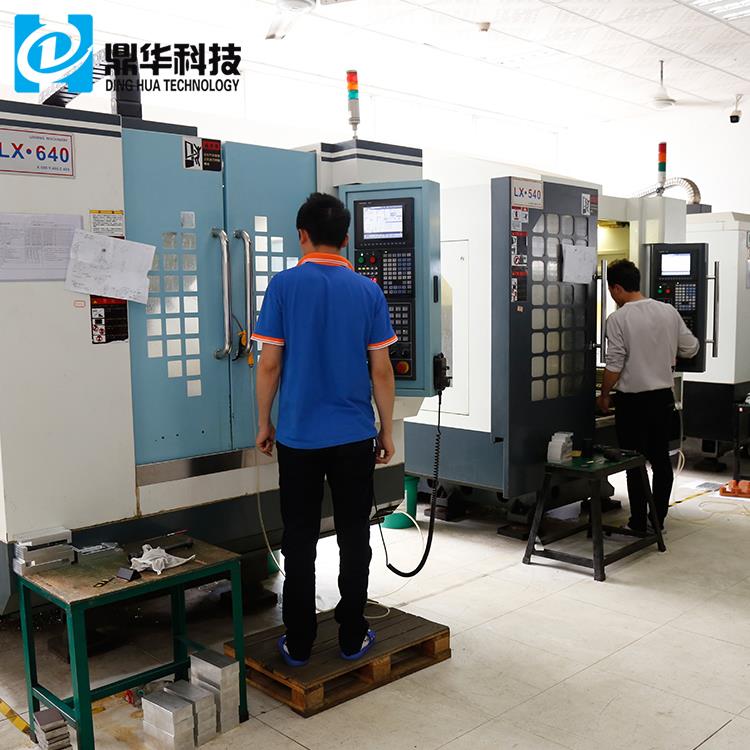

CNC машинен цех за производство на резервни части за BGA преработвателна станция



Нашият офис



Услуга за доставка и доставка за 3-те нагревателни зони, сензорна BGA реболинг станция

Подробностите за поръчаната машина ще бъдат потвърдени с клиентите преди производството. Някои аксесоари може да са необходими за лична употреба (краен потребител) и ние ще информираме клиентите за тях преди доставката.

Предлагаме безплатно обучение за всички клиенти, независимо дали са дистрибутори, дистрибутори, крайни потребители или се нуждаят от следпродажбено обслужване.

Често задавани въпроси за 3 нагревателни зони със сензорен екран BGA реболинг станция

Въпрос: Колко инженери участват в проучването и разработването на станцията за преработка на BGA?

A:Има 10 инженери, посветени на станцията за преработка на BGA. Имаме обаче и други инженери, работещи върху машини като автоматична машина за заключване на винтове и станция за автоматично запояване.

В: Какъв е вашият гаранционен период?

A:За крайни потребители гаранционният срок е 1 година. За дистрибуторите е 2 години. Тези нагреватели обаче вече се предлагат с 3-годишна гаранция, независимо кой сте.

Въпрос: Кои услуги за експресна доставка мога да избера?

A:Можете да избирате от DHL, TNT, FedEx, SF Express и повечето специални линии за доставка.

Въпрос: В кои страни все още не продавате?

A:Ние продаваме във всички страни, включително тези, които може да не познавате, като Фиджи, Бруней и Мавриций.

Ноу-хау за BGA Rework Station:

(BGA технология за опаковане)

BGA (Ball Grid Array) е технология за опаковане на решетъчни масиви с форма на топка, технология за опаковане с висока плътност за повърхностен монтаж. Щифтовете са сферични и са подредени в решетъчен модел в долната част на опаковката, откъдето идва и името „Ball Grid Array“. Тази технология обикновено се използва за чипсети за управление на дънната платка, а материалът обикновено е керамика.

С BGA-капсулирана памет, капацитетът на паметта може да се увеличи два до три пъти, без да се променя размерът на паметта. В сравнение с TSOP (Thin Small Outline Package), BGA има по-малък размер, по-добро разсейване на топлината и превъзходни електрически характеристики. Технологията за опаковане BGA увеличи значително капацитета за съхранение на квадратен инч. Продуктите с памет, използващи BGA технология, предлагат същия капацитет като TSOP, но са само една трета от размера.

В сравнение с традиционния метод на опаковане TSOP, методът на опаковане BGA осигурява по-бързо и по-ефективно разсейване на топлината.

С напредването на технологиите през 90-те години нивата на интеграция на чипове се увеличиха, което доведе до повече I/O пинове и по-висока консумация на енергия. В резултат на това изискванията за пакетиране на интегрални схеми станаха по-строги. За да отговори на тези нужди, BGA опаковките започнаха да се прилагат в производството. BGA означава "Ball Grid Array", отнасящ се до този тип технология за опаковане.
