Сензорен екран със сензорен екран Bga Reballing Station

Сензорен екран с горещ въздух BGA реболбова станция

Тази BGA преработваща станция DH-C1, с 6 универсални тела, 2 броя греди, и V-образния канал за фиксирана платка, така че, например, компютър, мобилен телефон и игрална конзола, PS3 / 4 и т.н. ремонт.

Продуктов параметър на сензорен екран с горещ въздух BGA реболбова станция

Функция на продукта

1. Приет с линеен плъзгач, който може да извършва фина настройка и бърза ориентация с перфектна точност на позициониране и бързо маневрена машина за ремонт на печатни платки.

2. Оборудван със сензорен интерфейс, за да се гарантира, че работи стабилно и надеждно. И може да съхранява множество данни за профилиране на температурата на потребителите. С защитата с парола и модификациите, функцията е включена. Температурните профили ще се показват на сензорния екран.
3. Три температурни зони за самостоятелно загряване, горещи въздушни нагреватели между горните и долните зони, IR топлина в дъното, прецизно управление на температурата е ± 2 ℃. Зоната на горната температура може да се движи свободно според нуждите, втората зона може да се регулира нагоре и надолу. Горните и долните нагреватели могат да се регулират едновременно по няколко сегмента. IR отоплителната зона може да се регулира изходната мощност в светлината на експлоатационните изисквания.

4. Накрайникът за горещ въздух може да се върти на 360 градуса, инфрачервеният нагревател в дъното може да загрява равномерно платката.
5. Термодвойка с висока точност, контролирана от затворен контур. Тя може да тества температура точно чрез външен интерфейс за измерване на температура, PCB платка, разположена от затворена V-образна форма. Гъвкавите и удобни универсални приспособления могат да предотвратят всякакви повреди или деформация на PCB, както и да са подходящи за всички размери на BGA пакета.

6. Имате алармена функция, след заваряване е направено, особено добавена функция за ранно предупреждение за удобна работа.

7. Той е преминал сертификат CE. Той е оборудван с превключвател за аварийно спиране и защитно оборудване, което автоматично се изключва при възникване на авария. При тази ситуация, когато температурата е извън контрол, веригата може автоматично да прекъсне захранването с двойна функция за защита от прегряване.

Продуктови детайли на сензорен екран с горещ въздух BGA reballing station

3 независими отоплителни зони, горещ горещ въздух, нисък горещ въздух и подгряващ IR, горните / долните дюзи могат да бъдат персонализирани според размера или формата на чипа и т.н.

IR отоплителна зона за предварително нагрята платка, подходяща за 390 * 400mm, като например, iPhone, MacBook и други мобилни телефони, компютри PCB.

„5-точковата“ подкрепа под PCB, която се нагрява, за да се запази на същото ниво, така че да се предпази PCB от деформиране.

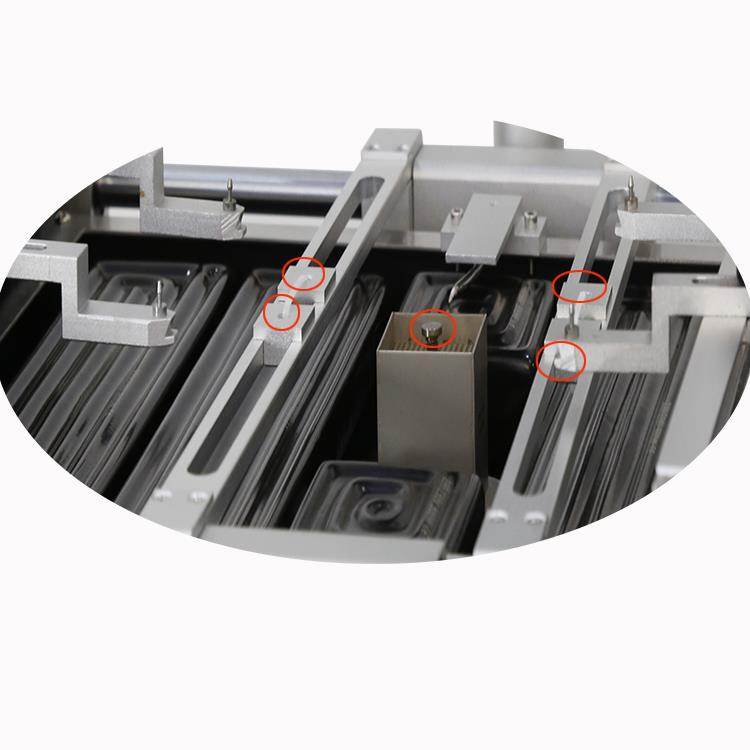

Фиксиране на печатни платки

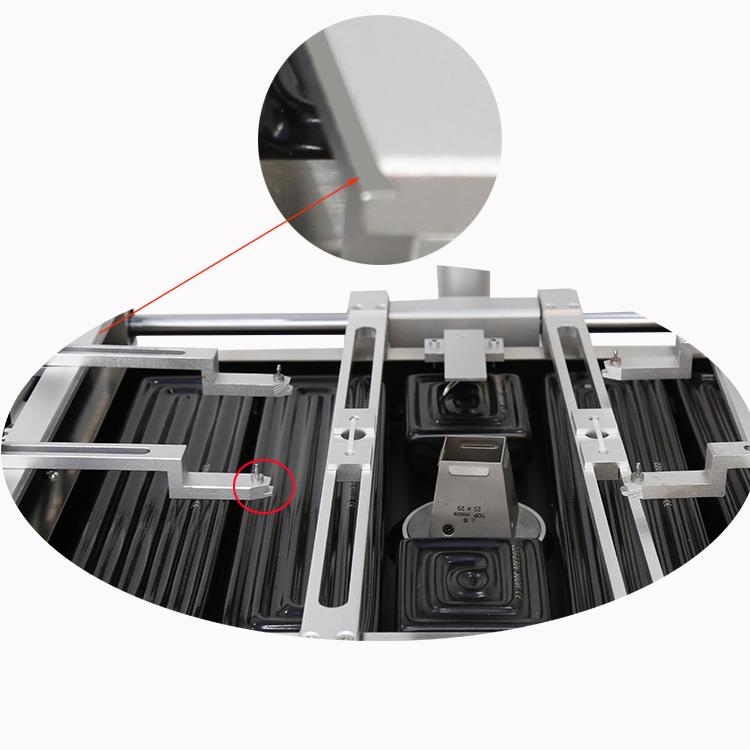

Тънък връх за малката дупка в печатна платка, без значение коя е с каквато и да е форма.

V-образен жлеб за тези печатни платки с неправилна форма

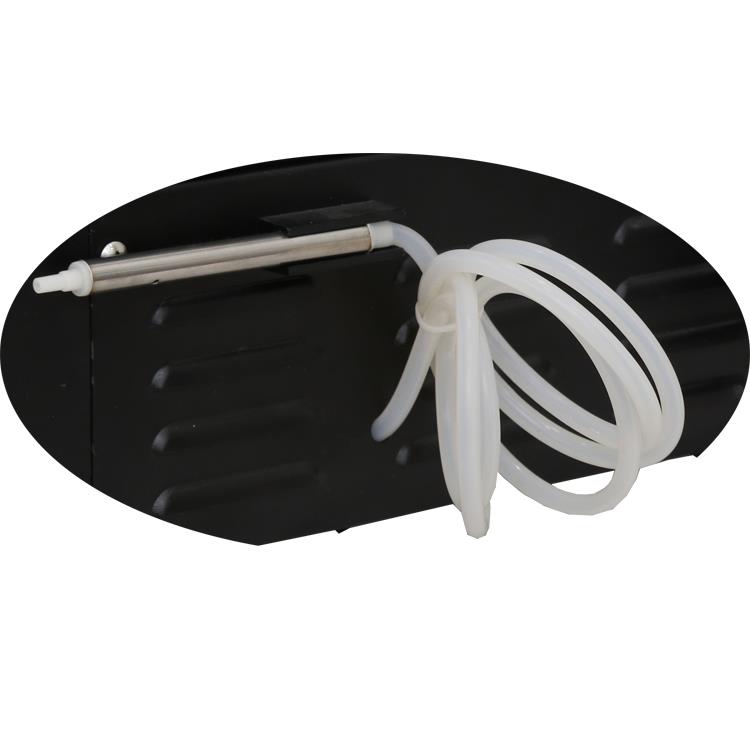

Вакуумна писалка

Вградена помпа, вакуумна писалка, монтирана извън машината и с дължина 1м мека тръба за чип, взета или заменена.

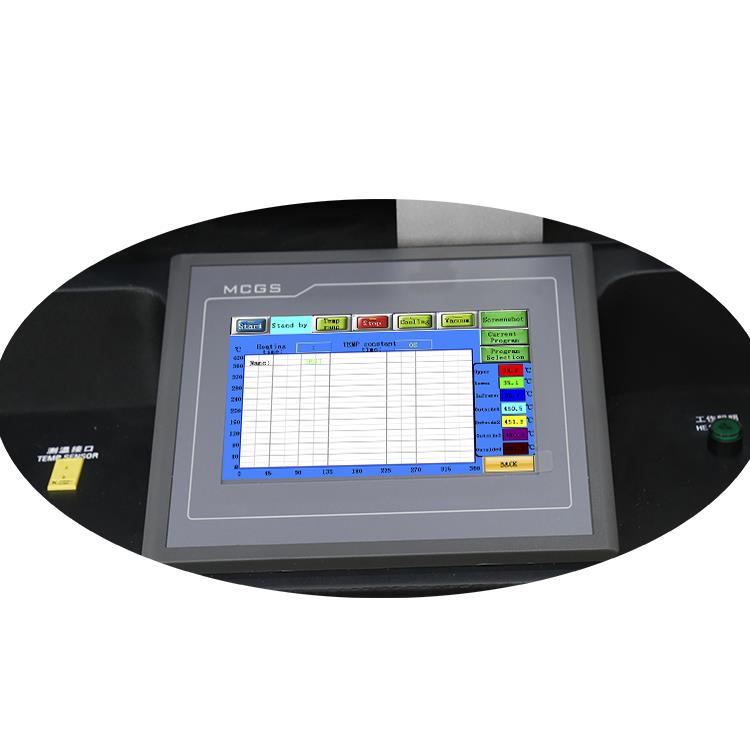

Компютърът на марката MCGS със сензорен екран, PID изчисление за улавяне на температурата в реално време и калибриране, топлинното избледняване е много по-бавно от конферентните, те са от ключово значение за успешния резултат от преработката.

Качеството на продуктите на горещ въздух докосване на екрана BGA reballing станция

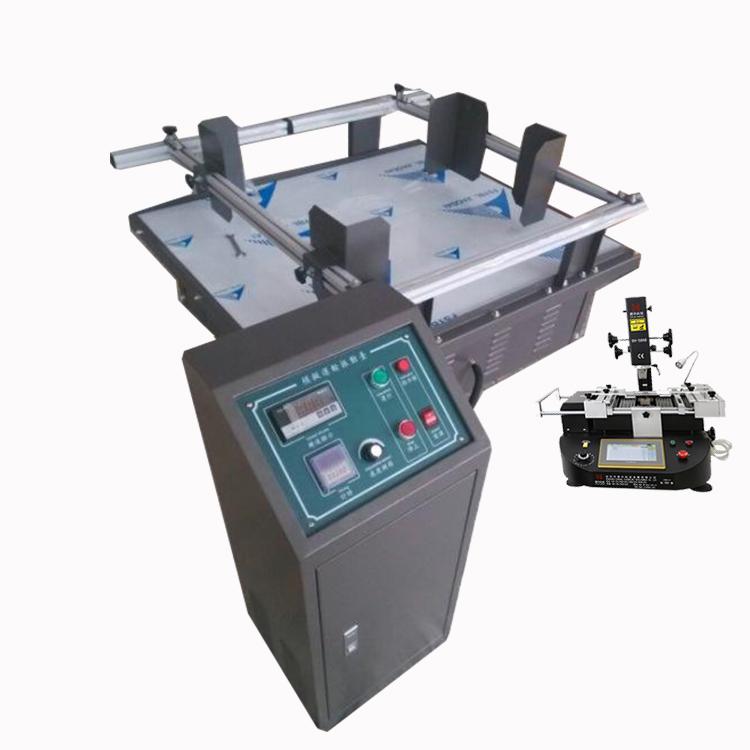

Машината за изпитване на вибрации за машината е в състояние да вибрира като работещ автомобил, така че да можем да видим дали ще възникне някакъв проблем, след като веднъж го е направил, той може да бъде решен в работилницата.

Досега, като Foxconn, ZTE и Gionee са използвали нашите машини, и са отразени много добре, те са приели техника, така че нашите машини трябва да отговарят на вас също.

Често задавани въпроси за сензорен екран с горещ въздух BGA reballing station

1. Q: Каква е функцията на потока в запояването?

О: Това е почистване на металния оксиден слой върху повърхността на спойката, за да се намали повърхностното напрежение и да се увеличи топлопредаването.

2. В: Какво е поток?

О: Потокът е помощният материал при запояване. Необходим за запояване, но след запояване няма принос и може дори да навреди като катализаторен материал.

3. В: Какво е запояване?

А: Без намеса в химическата или физическата структура, свързването на същите или различни метали едно с друго, както електрически, така и механично, чрез използване на друг метал или сплав като пълнител или задържане.

4. В: Какво е заваряване?

Отговор: При електрониката, запояване е отстраняване на спойка и компоненти от платка за отстраняване на неизправности, ремонт, подмяна и спасяване.

Някои от практическите ремонтни технически

Ремонт на проводници, Метод за повърхностен проводник

СХЕМА

Този метод се използва на PC платки, за да замени повредени или липсващи вериги на повърхността на платката. Дължина на стандартен изолиран или неизолиран проводник се използва за ремонт на повредената верига.

ВНИМАНИЕ

Ширината на веригата, разстоянието и токопреносна способност не трябва да се намаляват под допустимите отклонения.

ПРОЦЕДУРА

1. Почистете района.

2. Отстранете повредения участък от веригата с помощта на ножа. Повредената верига трябва да се почисти до точката, където веригата все още има добра връзка към повърхността на платката.

ЗАБЕЛЕЖКА

Топлината може да се приложи към повредената верига с помощта на поялник, за да може веригата да бъде премахната по-лесно.

3. Използвайте нож и изстържете всяка маска за запояване или покритие от краищата на оставащата верига.

4. Отстранете целия насипен материал. Почистете района.

5. Нанесете малко количество течен поток към краищата на останалата верига. Tin изложените края на всяка верига с помощта на спойка и поялник.

6. Почистете района.

7. Изберете жица, която да съответства на ширината и дебелината на веригата, която ще се сменя. Нарежете приблизително необходимата дължина. Вижте Таблица 1 за еквиваленти на твърда жица.

8. Отстранете жицата и, ако е необходимо, приберете краищата. Неизолираният проводник може да се използва за кратки ремонти, ако проводниците не са пресечени.

9. Почистете проводника.

10. Ако жицата е дълга или има завои, единият край може да бъде споен преди формирането на новата форма. Поставете проводника на място. Тел трябва да се припокрива със съществуващата верига минимум 2 пъти от ширината на веригата. Тел може да се държи на място с Kapton лента по време на запояване.

Ако конфигурацията позволява това, свързването на спояващата спойка трябва да бъде минимум 3,00 мм (0,125 ") от съответното завършване.

11. Нанесете малко количество течен поток върху съединението на припокриването.

12. Притиснете кабела към единия край на веригата на повърхността на платката. Уверете се, че проводникът е правилно подравнен.

Огънете проводника, както е необходимо, за да съответства на формата на липсващата верига.
