BGA машина за мобилни устройства

BGA машина за мобилни устройства



BGA станция за преработване също и машина за ремонт на SMT. Основата на машината е: използване на горещ въздух и

инфрачервен хибриден метод на нагряване, технология за оптично подравняване за постигане на интегрирано

преработка на BGA чип разглобяване, сглобяване и заваряване автоматично.



Да останете напред в забързания свят на мобилни телефони и електроника изисква да се оборудвате с

най-новите, най-модерните инструменти. Един от тези инструменти е BGA машина за ремонт на мобилни телефони.
BGA означава Ball Grid Array, който е пакет, използван за интегрални схеми в мобилни телефони и други

електроника. Тези сложни технологии изискват специализирани машини за правилен ремонт и поддръжка,

и тук се намесват BGA машините.

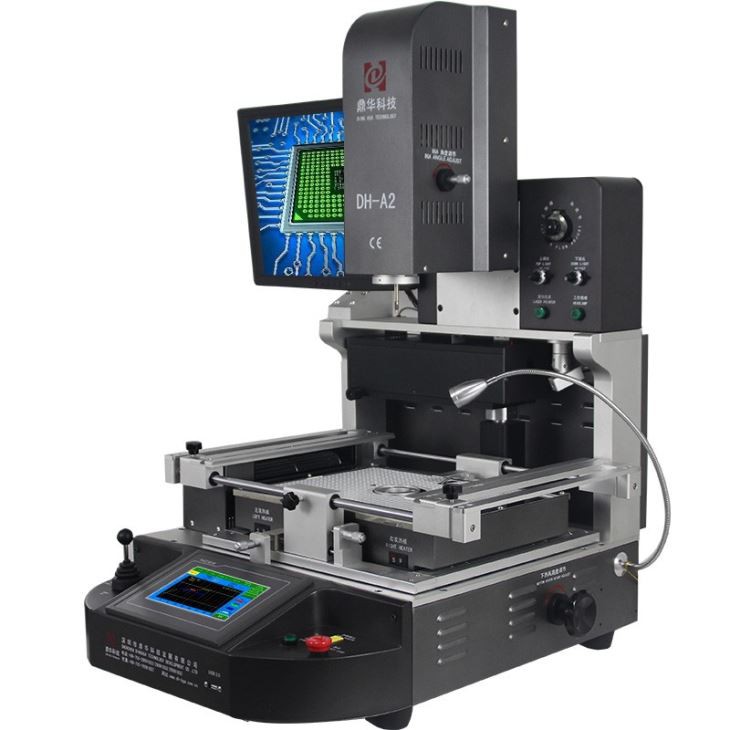

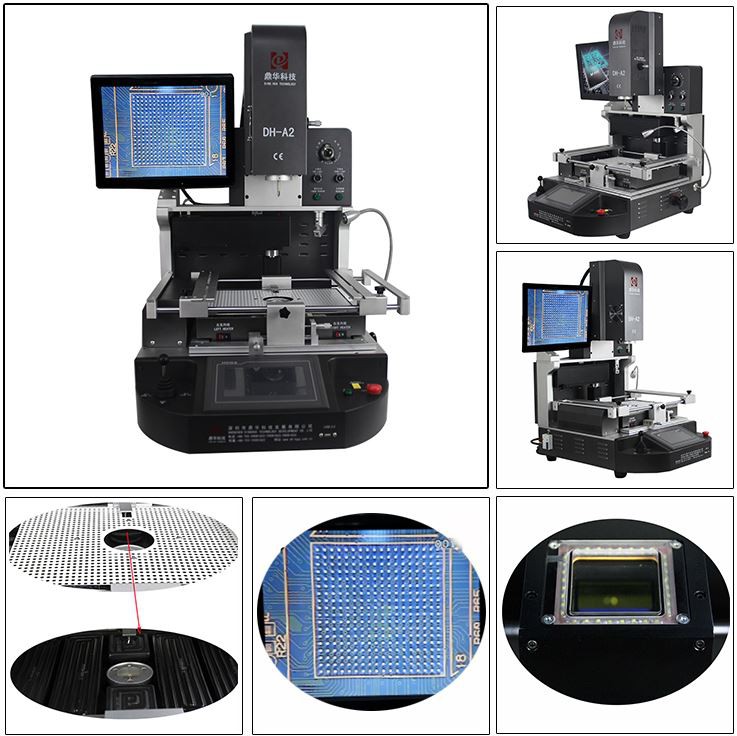

BGA преработваща станция DH-A2, различни изгледи и части

BGA машините са специално проектирани за ремонт и подмяна на BGA компоненти в мобилни телефони.

Те използват сложна система за отопление и охлаждане, за да премахнат повредените компоненти и да инсталират нови

безпроблемно.



Станцията за ремонт на SMT DH-A2 може да се използва за съхранение, мобилен телефон, компютър и мултимедия и приемник, дори и в областта на отбраната и космоса и т.н.



1. Приложение на BGA машина за мобилни устройства

За автоматично запояване, вземане, подмяна и разпояване на различен вид чипове:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED чипове и т.н.



2. Продуктови характеристики на BGA машина за мобилни устройства

* Има стабилен и дълъг живот (проектиран за 15 години използване)

* Може да ремонтира различни дънни платки с висок процент на успех

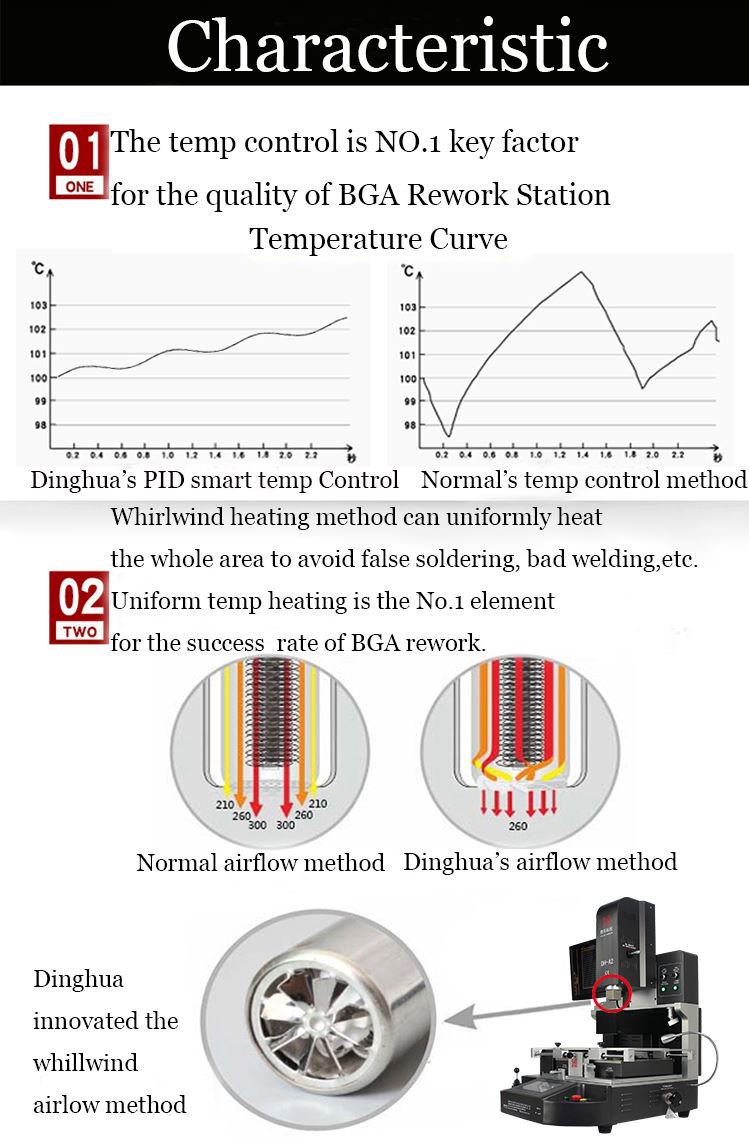

* Беше строго контролирана температура на нагряване и охлаждане

* Има оптична система за подравняване: монтиране точно в рамките на 0.01 mm

* Лесен е за работа. Всеки може да се научи да го използва за 30 минути.

Не са необходими специални умения.



3. Уточняване наBGA машина за мобилни устройства



Захранване	110~240V 50/60Hz
Коефициент на мощност	5400W
Автоматично ниво	запояване, разпояване, вземане и замяна,
Оптичен CCD	Разделяне на зрението, правене на точки, изобразени на екрана на монитора
Захранване	Meanwell (TW)
разстояние между стружките	0.15 mm

Сензорен екран	Температурни криви в реално време
Наличен размер на PCBA	10*10~400*420 мм
размер на чипа	1*1~80*80 мм
Тегло	около 74 кг
Опаковка затъмнява	82*77*82см



4. Подробности заBGA машина за мобилни устройства

Ползите от използването на BGA машина за ремонт на телефони са многобройни. Първо, спестява време и енергия

чрез намаляване на нуждата от ръчен труд. Използвайки традиционни методи, техниците биха използвали топлинен пистолет

за разтопяване и отстраняване на BGA компоненти, което изисква здрава ръка и много практика.

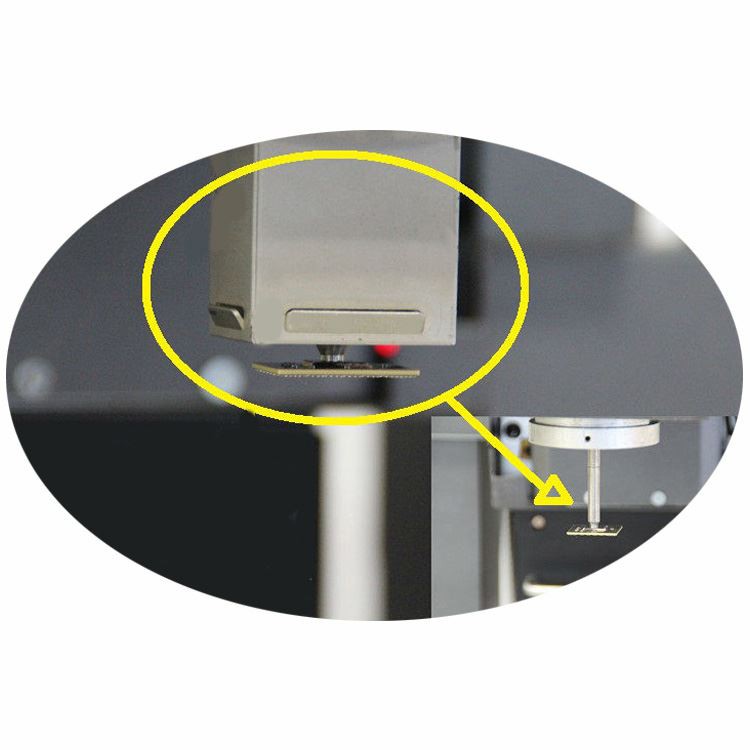

1. Горен горещ въздух и вакуумен смукател, инсталирани заедно, който удобно събира чип/компонент заподравняване.



2. Оптичен CCD с разделена визия за тези точки на чип срещу дънна платка, изобразени на екрана на монитора.

Инвестирането в BGA машина за ремонт на мобилни телефони може да промени правилата за вашия бизнес.

Чрез рационализиране на ремонтния процес и подобряване на качеството на вашите ремонти можете да увеличите

удовлетвореност на клиентите и разрастване на вашия бизнес.

3. Екранът на дисплея за чип (BGA, IC, POP и SMT и т.н.) спрямо подравнените точки на съответстващата дънна платкапреди запояване.

Освен това BGA машините осигуряват по-голяма прецизност и точност, което подобрява качеството на ремонта.





4. 3 нагревателни зони, горна с горещ въздух, долна с горещ въздух и инфрачервени зони за предварително нагряване, които могат да се използват за малки до

Дънна платка на iPhone, също до дънни платки за компютър и телевизор и т.н.

5. IR зона за предварително нагряване, покрита със стоманена мрежа, което прави нагревателните елементи равномерно и по-безопасни.





6. Работен интерфейс за настройка на време и температура, температурни профили могат да се съхраняват колкото се може повече

50,000 групи.

За разлика от тях, BGA машините могат да бъдат програмирани да автоматизират целия процес, спестявайки време и намалявайки

риска от скъпи грешки.









5. Защо да изберете нашата BGA машина за мобилни устройства?

В заключение, ако управлявате бизнес за ремонт на мобилни телефони или искате да навлезете в индустрията,

инвестирането в BGA машина е мъдър ход. Със своята модерна технология и рационализиран

процес, той може да изведе бизнеса ви на следващото ниво.



6. Сертификат за BGA rework reballing station

Сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за подобряване и усъвършенстване на системата за качество,

Dinghua е преминал сертификат за одит на място по ISO, GMP, FCCA, C-TPAT.

7. Опаковане и изпращане на BGA преработваща станция за реболинг



8. Пратка за BGA машина за мобилен телефон

DHL, TNT, FEDEX, SF, морски транспорт и други специални линии и др. Ако искате друг срок за доставка,

моля, кажете ни.Ние ще ви подкрепим.



9. Условия на плащане

Банков превод, Western Union, кредитна карта.

Моля, кажете ни, ако имате нужда от друга поддръжка.

10. Ръководство за работа на BGA машина за мобилен DH-A2

11. Съответните знания за BGA машина за мобилни устройства

Описание на основния метод за използване на BGA преработвателна станция за разпояване:

1. Подготовка за ремонт: За BGA чипа, който ще бъде ремонтиран, определете въздушната дюза, която ще използвате.

2. Задайте температурата на разпояване и я запазете, така че да може да бъде извикана директно, когато бъде ремонтирана по-късно.

3. Превключете в режим на разглобяване на интерфейса на сензорния екран, щракнете върху бутона за ремонт, нагревателната глава

автоматично ще слезе, за да загрее BGA чипа.

4. След завършване на линията на температурната крива на станцията за преработка, смукателната дюза автоматично ще се задейства

нагоре BGA чипа и след това поставящата глава ще засмуче BGA до първоначалната позиция. Операторът може да кон-

свържете BGA чипа с кутията за материали. Разпояването е завършено.

Това е методът за разпояване с помощта на BGA преработваща станция. Не е трудно да използвате запояване за поставяне

и заваряване. Имаме ръководството с инструкции, компактдиска и машината, изпратени до вас заедно, просто следвайте инструкциите

ръководство, ако е удобно, можете също да учите в нашата компания безплатно. Разбира се, предлагаме и видео обучение

ориентиране в чужбина и т.н.
