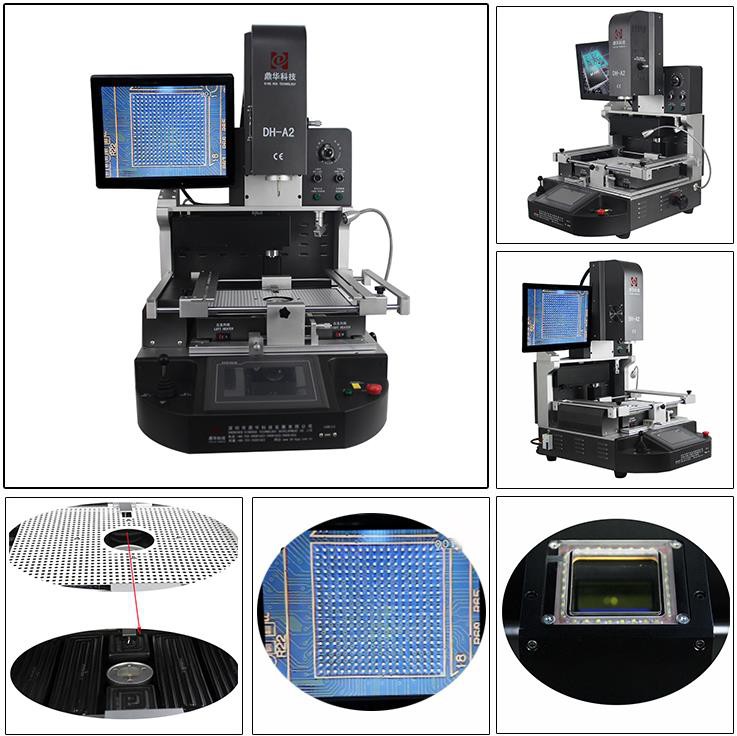

BGA Rework Station Automatic

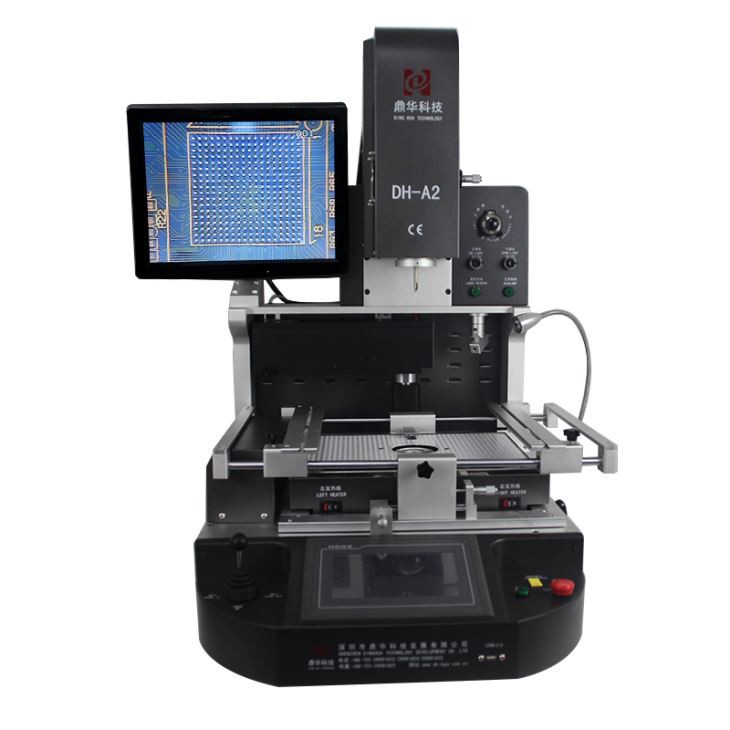

Автоматична преработваща станция DH-A2 BGA

Терминът "BGA Rework Station Automatic" се отнася до автоматизирана машина, която се използва за преработка или

ремонт на пакети Ball Grid Array (BGA). BGA пакетите се използват широко в електрониката, особено в

монтаж на печатни платки (PCB). BGA Rework Station Автоматичните машини са проектирани да работят

деликатният и прецизен процес на премахване и подмяна на BGA върху печатни платки, без да се повреждат компонентите

или дъската. Тези машини обикновено използват инфрачервено отопление и механизми за прецизно подравняване, за да гарантират

че BGA са правилно поставени и запоени върху платката. Аспектът на автоматизация на машината прави

процесът е по-бърз, по-ефективен и по-малко склонен към грешки в сравнение с ръчната преработка.

Функционални компоненти на автоматична BGA преработваща станция

1. Приложение на лазерно позициониране DHA2 BGA Rework Station

Работа с всички видове дънни платки или PCBA.

Запояване, reball, разпояване на различни видове чипове: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED чип.

2. Характеристики на продукта наОптично подравняване DHA2 BGA Rework Station

3.Спецификация на DHA2 BGA Rework Station

4. Подробности за DHA2 BGA преработваща станция за лазерно позициониране

5. Защо да изберете нашияDHA2 BGA Rework Station Split Vision?

1). Прецизност и точност: Функцията за разделно виждане осигурява прецизно подравняване на BGA върху печатната платка

платка (PCB) по време на процеса на преработка, гарантирайки успешен резултат.

2). Лесен за използване: DHA2 BGA Rework Station Split Vision е проектиран да бъде удобен за потребителя и интуитивен за работа,

което го прави идеален за техници от всички нива на умения.

3). Автоматизиран процес: Автоматизирането на процеса на преработка елиминира риска от човешка грешка и прави

процесът е по-ефективен и последователен.

4). Висококачествени резултати: Прецизното подравняване на машината, инфрачервеното отопление и възможностите за преработка с горещ въздух водят до

висококачествени и надеждни BGA връзки.

5). Рентабилно: Инвестирането в BGA Rework Station може да спести време и пари в дългосрочен план, тъй като намалява нуждата

за ръчна преработка и повишава ефективността на процеса.

6.Удостоверение заАвтоматична DHA2 BGA преработваща станция

Сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за подобряване и усъвършенстване на системата за качество,

Dinghua е преминал сертификат за одит на място по ISO, GMP, FCCA, C-TPAT.

7.Опаковане и изпращане наDHA2 BGA преработваща станция с CCD камера

8.Пратка заЛазерна DHA2 BGA преработваща станция с оптично подравняване

DHL/TNT/FEDEX. Ако искате друг срок за доставка, моля, кажете ни. Ние ще ви подкрепим.

9. Условия на плащане

Банков превод, Western Union, кредитна карта.

Моля, кажете ни, ако имате нужда от друга поддръжка.

10. Как DH-A2 BGA Rework Station върши работа?

11. Ноу-хау за използване на DH-A2 BGA Rework Station ще варира в зависимост от конкретния модел

и производител, но ето общо описание на съответните стъпки:

1.) Подготовка: Съберете всички необходими инструменти и материали, като печатна платка с BGA, която трябва да бъде

преработен, нов BGA, паста за запояване и поялник. Почистете PCB и новия BGA, за да

срещу всякакви замърсители.

2.) Подравняване: Подравнете BGA на PCB с механизма за прецизно подравняване на машината, което прави

уверете се, че е в правилната позиция.

3.) Отопление: Използвайте инфрачервения нагревателен механизъм, за да загреете BGA до необходимата температура. това w-

ще помогне на BGA да стане по-гъвкав и ще улесни премахването му.

4.) Отстраняване: Използвайте горен и долен пистолет за горещ въздух, за да отстраните внимателно стария BGA от печатната платка. Внимавайте да не

повредете печатната платка или околните компоненти.

5.) Почистване: Почистете областта на печатната платка, където ще бъде поставен новият BGA, за да отстраните всякакви остатъци от

стария BGA.

6. )Поставяне: Нанесете паста за запояване върху подложките на PCB, където ще бъде поставен новият BGA. Подравнете

нов BGA с механизъм за прецизно подравняване и използвайте пистолета за горещ въздух, за да претопите пастата за запояване

и прикрепете здраво новия BGA към печатната платка.

7.) Охлаждане: Оставете новия BGA да се охлади до стайна температура след запояване.
