Станция за запояване с горещ въздух

Автоматична станция за запояване с горещ въздух

Предимствата на използването на автоматична станция за запояване с горещ въздух включват възможността за прецизен контрол на температурата,

което дава възможност за работа с широка гама от компоненти, включително деликатни или чувствителни към топлина. Освен това,

автоматичното управление прави процеса на запояване по-ефективен, тъй като температурата и въздушният поток са автоматични

коригирани въз основа на поставената задача.

.

1. Приложение на станция за запояване с горещ въздух за лазерно позициониране

Работа с всички видове дънни платки или PCBA.

Запояване, повторно запояване, разпояване на различни видове чипове: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED чип.

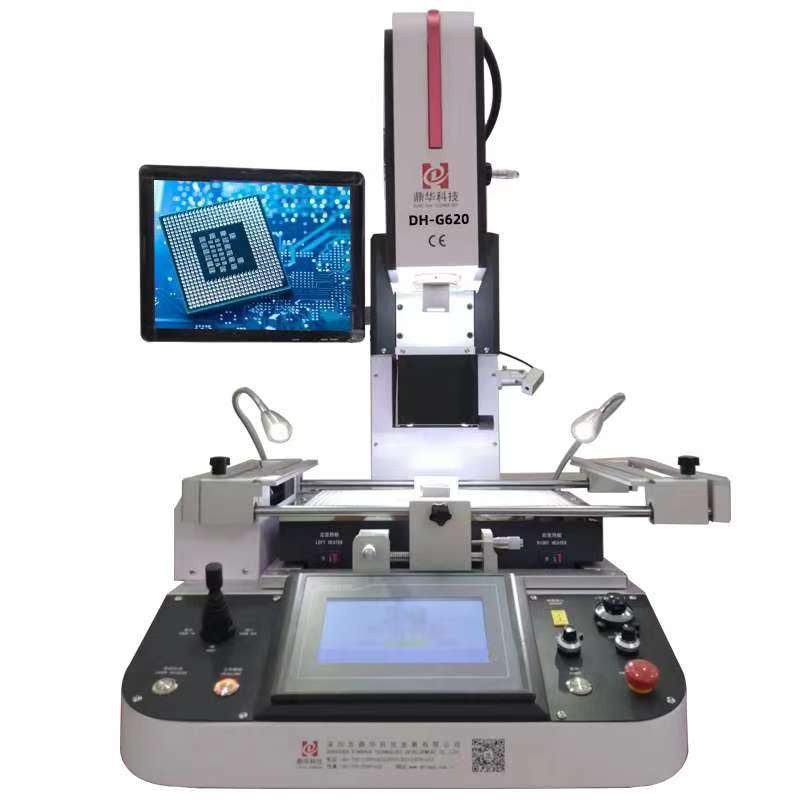

DH-G620 е напълно същият като DH-A2, автоматично разпояване, прибиране, поставяне обратно и запояване за чип, с оптично подравняване за монтиране, без значение дали имате опит или не, можете да го овладеете за един час.

2.Спецификация на DH-A2Станция за запояване с горещ въздух

мощност	5300W
Горен нагревател	Топъл въздух 1200W
Долен нагревател	Горещ въздух 1200W.Инфрачервен 2700W
Захранване	AC220V±10% 50/60Hz
Измерение	Д530*Ш670*В790 мм
Позициониране	V-groove PCB поддръжка и с външно универсално приспособление
Контрол на температурата	Термодвойка тип К, управление със затворен контур, независимо отопление
Точност на температурата	±2 градуса
Размер на печатната платка	Макс. 450*490 mm, мин. 22*22 mm
Фина настройка на работната маса	±15 мм напред/назад, ±15 мм надясно/наляво
BGA чип	80*80-1*1 мм
Минимално разстояние между стружките	0.15 mm
Сензор за температура	1 (по избор)
Нетно тегло	70 кг

3. Подробности за инфрачервена станция за запояване с горещ въздух

4. Защо да изберете нашияСтанция за запояване с горещ въздух Split Vision?

5.Сертификат на CCD камераСтанция за запояване с горещ въздух

Сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за подобряване и усъвършенстване на системата за качество,

Dinghua е преминал сертификат за одит на място по ISO, GMP, FCCA, C-TPAT.

6.Пратка заСтанция за запояване с горещ въздух с оптично подравняване

DHL/TNT/FEDEX. Ако искате друг срок за доставка, моля, кажете ни. Ние ще ви подкрепим.

7. Условия на плащане

Банков превод, Western Union, кредитна карта.

Моля, кажете ни, ако имате нужда от друга поддръжка.

8. Свързани знания

Окабеляването е съществена част от процеса на проектиране на печатни платки.

1, Предпазни мерки за окабеляване между захранване и заземяване

(1) Добавете разделителен кондензатор между захранването и земята. Не забравяйте да свържете захранването към щифта на чипа след разделителния кондензатор. Следната фигура показва няколко неправилни метода на свързване и един правилен метод на свързване. Правите ли такива грешки спрямо справката? Разделителните кондензатори обикновено изпълняват две функции: едната е да осигурят на чипа голям ток, а другата е да елиминират шума от захранването. Това минимизира шума на захранването и предотвратява шума, генериран от чипа, да повлияе на захранването.

(2) Опитайте се да разширите захранващия и заземителния проводник. По-добре е заземителният проводник да е по-дебел от захранващия. Връзката е: заземяващ проводник > захранващ проводник > сигнален проводник.

(3) Голяма медна площ може да се използва като заземяващ проводник; неизползваните зони на печатната платка могат да бъдат свързани към земята за използване като заземяващ проводник. В многослойна платка, захранването и заземителната линия могат да заемат всеки един слой.

2, Обработка при смесване на цифрови схеми и аналогови схеми

В днешно време много печатни платки не са еднофункционални схеми, а са съставени от смес от цифрови и аналогови схеми. Следователно е необходимо да се вземат предвид смущенията между тях при окабеляване, особено шумовите смущения на земята.

Поради високата честота на цифровите схеми, аналоговите схеми са особено чувствителни. За сигналната линия, високочестотната сигнална линия трябва да е възможно най-далече от чувствителните аналогови устройства. Въпреки това, за цялата печатна платка, заземителната линия е свързана към външния възел и може да има само един. Следователно е необходимо да се обърне внимание на въпроса за общата основа между цифровите и аналоговите вериги на печатната платка. В печатната платка земята на цифровата верига и земята на аналоговата верига са ефективно разделени, но печатната платка се свързва с външния свят чрез интерфейси (като щепсели). Земята на цифровата верига е накъсо с аналоговата верига. Моля, обърнете внимание, че има само една точка на свързване и няма общо заземяване на печатната платка, както е определено от дизайна на системата.

3, Обработка на ъгли на линии

Обикновено ще има промяна в дебелината на ъглите на линията и може да се появи известно отражение, когато дебелината се промени. Ъгловият метод е най-вреден за дебелината на линията. Правият ъгъл е най-лошият, ъгълът с 45- градуса е по-добър, а заобленият ъгъл е най-добрият. Заоблянето на ъглите обаче може да бъде по-обезпокоително за дизайна на печатни платки, така че обикновено се определя от чувствителността на сигнала. Стандартните сигнали могат да използват 45-градусов ъгъл, докато само много чувствителните линии трябва да бъдат заоблени.

4, Проверете правилата за проектиране след поставяне на линиите

Независимо от задачата, важно е да проверите работата си след завършване. Точно както проверяваме отговорите си, когато имаме време, това е важен начин за нас да постигнем високи резултати. Същото важи и при чертане на печатни платки; това гарантира, че можем да бъдем уверени, че платката, която проектираме, е квалифициран продукт. Обикновено проверяваме следните аспекти:

(1) Разстоянията между линиите, линиите и подложките на компонентите, проводниците и проходните отвори и подложките на компонентите и проходните отвори - дали тези разстояния са разумни и дали производствените изисквания са спазени.

(2) Подходяща ли е ширината на захранващия и заземяващия проводник? Има ли тясна връзка между захранването и земята (нисък вълнов импеданс)? Има ли зона на печатната платка, където заземителният проводник може да се разшири?

(3) Взети ли са най-добрите мерки за ключовите сигнални линии, като най-късата дължина, добавените защитни линии и ясното разделение между входните и изходните линии?

(4) Секциите на аналоговата и цифровата верига имат ли отделни заземяващи линии?

(5) Ще причинят ли някакви шарки (като илюстрации и етикети), добавени към печатната платка, късо съединение на сигнала?

(6) Променете всички незадоволителни форми на линии.

(7) Има ли технологични линии на печатната платка? Маската за запояване отговаря ли на изискванията на производствения процес? Подходящ ли е размерът на маската за запояване и натиснат ли е символът на подложката на устройството, за да се избегне повлияване на качеството на електрическото оборудване?

(8) Краят на външната рамка на захранващия слой в многослойната платка намален ли е? Например, медното фолио на заземяващия слой на захранването има вероятност да причини късо съединение, ако е изложено извън плочата.
