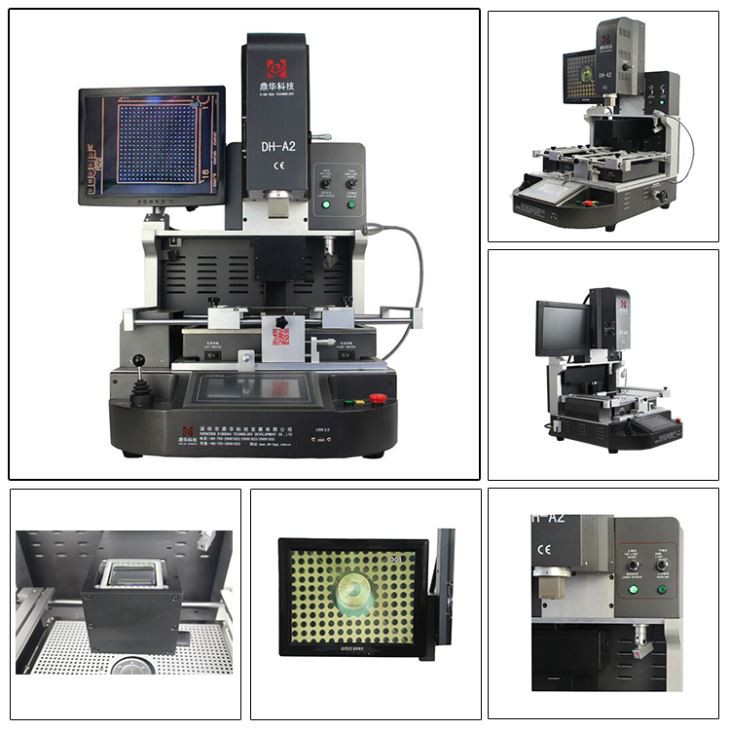

3 нагревателни зони, сензорен екран, BGA машина за преработване

1. Приложение

Подходящ за PCB на различни електронни продукти.

Дънна платка на компютър, смартфон (iPhone, Huawei, Samsung), лаптоп, MacBook логическа платка, цифров фотоапарат, климатик, телевизор и друго електронно оборудване от медицинската индустрия, комуникационната индустрия, автомобилната индустрия и др.

Подходящ за различни видове чипове: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED чип.

2. Характеристики на продукта



• Автоматично разпояване, монтаж и запояване.

• Системата за прецизно оптично центриране

Обективът на CCD камерата на Panasonic ефективно повишава точността на подравняване и степента на успех на ремонта. Изображението се показва на екрана на монитора.

• Горният горещ въздушен поток е регулируем, за да отговори на търсенето на всякакви чипове

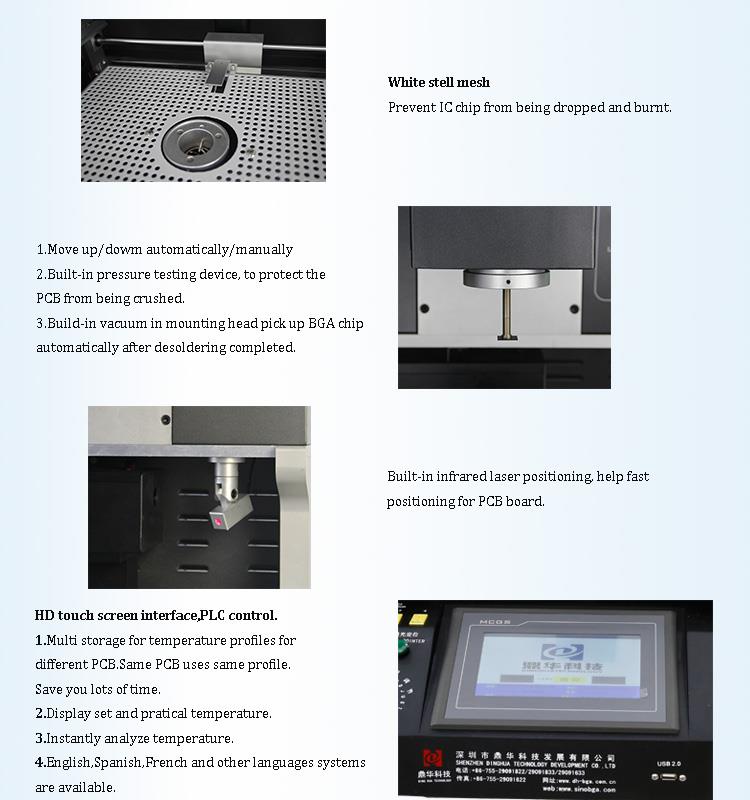

• Вградено инфрачервено лазерно позициониране, помага за бързо позициониране за PCB.

•Горна нагревателна глава и монтажна глава 2 в 1 дизайн.

• Монтажна глава с вградено устройство за тестване на налягането, за защита на печатната платка от смачкване.

3. Спецификация

мощност	5300w
Горен нагревател	Горещ въздух 1200w
Долен нагревател	Топъл въздух 1200W. Инфрачервен 2700w
Захранване	AC220V±10% 50/60Hz
Измерение	Д530*Ш670*В790 мм
Позициониране	V-groove PCB поддръжка и с външно универсално приспособление
Контрол на температурата	Термодвойка тип K, управление със затворен контур, независимо отопление
Точност на температурата	±2 градуса
Размер на печатната платка	Макс. 450*490 мм, Мин. 22*22 мм
Фина настройка на работната маса	±15 мм напред/назад, ±15 мм надясно/наляво
BGA чип	80*80-1*1 мм
Минимално разстояние между стружките	0.15 mm
Сензор за температура	1 (по избор)
Нетно тегло	70 кг

4. Детайли

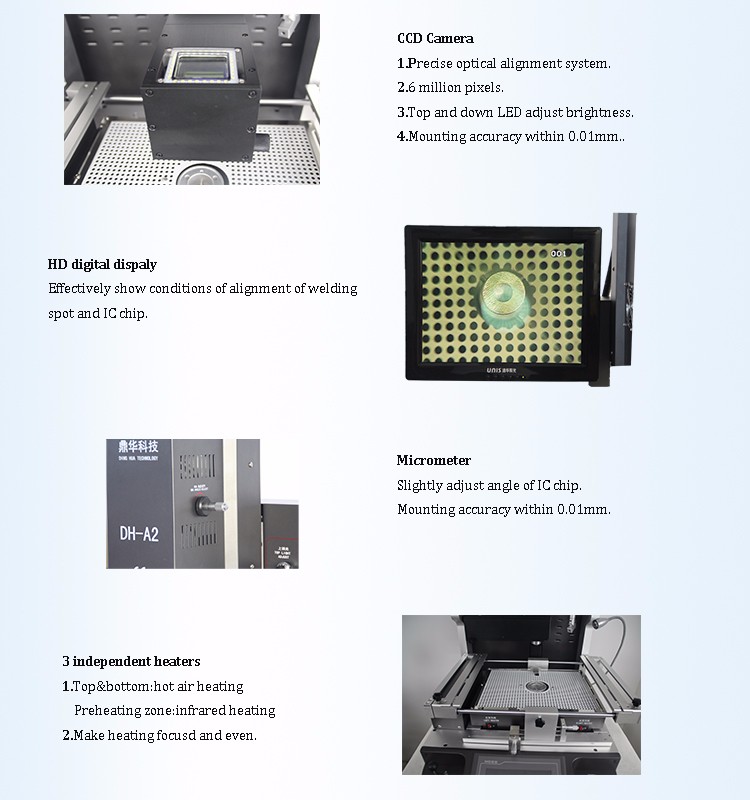

1.CCD камера (система за прецизно оптично подравняване);

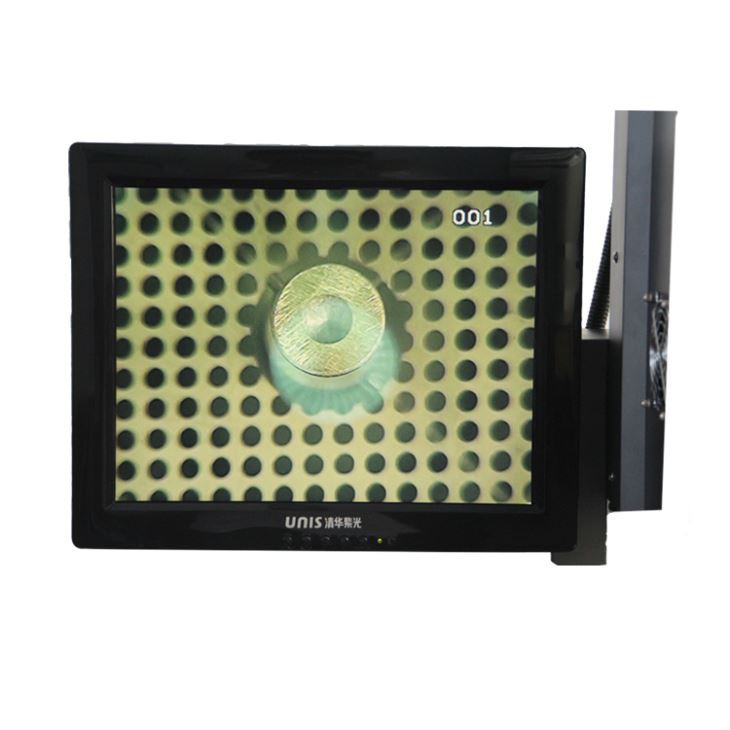

2.HD цифров дисплей;

3. Микрометър (регулиране на ъгъла на чип);

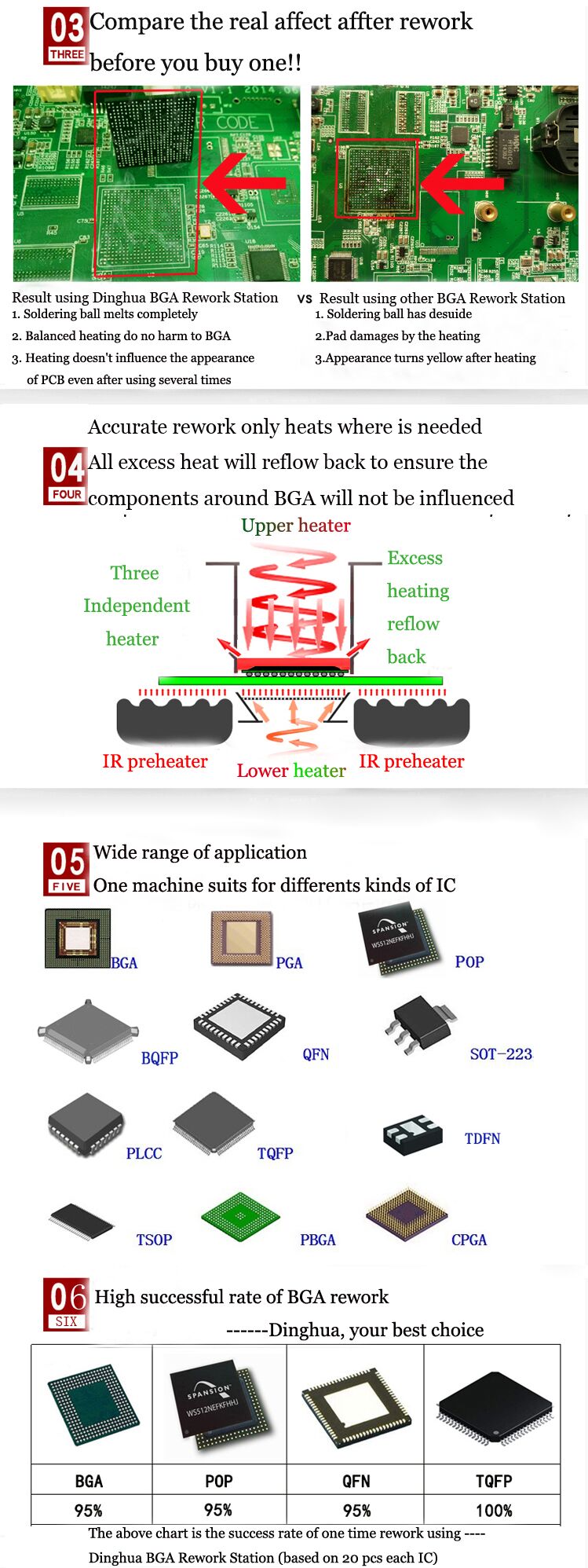

4.3 независими нагреватели (горещ въздух и инфрачервени);

5. Лазерно позициониране;

6. HD сензорен интерфейс, PLC контрол;

7. Led челник ;

8. Управление с джойстик.

5. Защо да изберете нашата машина за преработване на bga сензорен екран с 3 нагревателни зони?



6. Сертификат

За да предложи качествени продукти, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD беше първият, който премина сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за да подобри и усъвършенства системата за качество, Dinghua премина сертификат за одит на място по ISO, GMP, FCCA, C-TPAT.

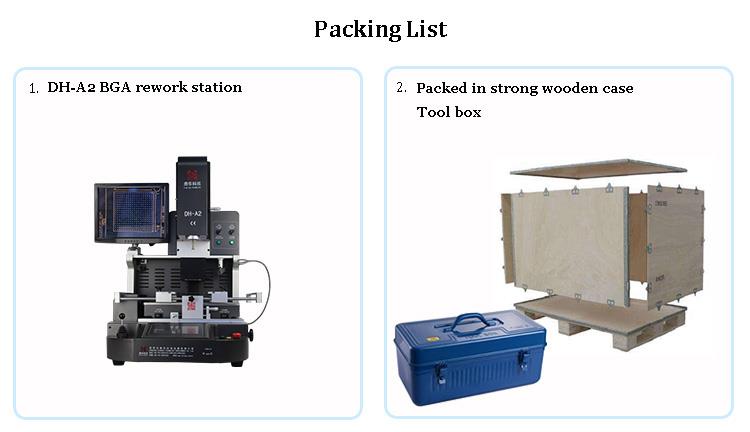

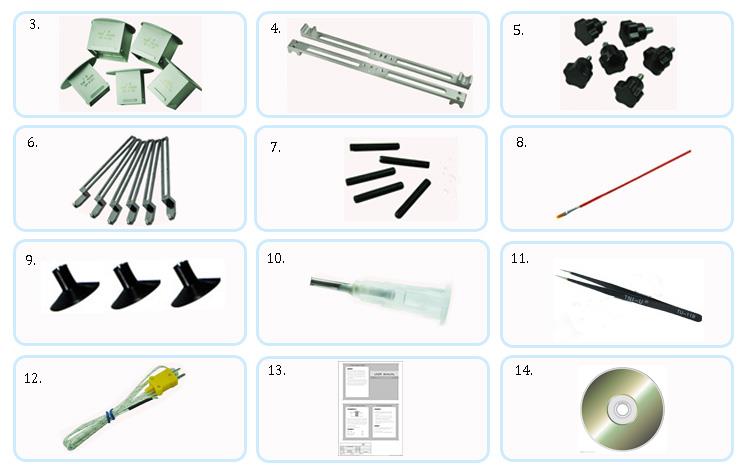

7. Опаковане и изпращане



8. Свържете се с нас

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. ЧЗВ

• Кои са съществените фактори за висок процент на успех при поправка на печатни платки и чипове в машина за преработка на BGA?

A: Цветна оптична система с функции за разделяне на зрението, разделяне на два цвята, увеличение/намаляване и микрорегулиране, оборудвана с устройство за откриване на аберации, с автофокус и работа със софтуер

•Как вашата машина за преработване на BGA гарантира прецизно подравняване на топката за запояване върху чиповете и запояващата връзка върху печатната платка?

A: Система за цветно оптично зрение, с ръчно движение по осите x, Y, с разделена светлина в два цвята, функция за увеличаване/намаляване и фина настройка, включително устройство за разрешаване на цветови разлики. Екранът на дисплея ясно показва състоянието на подравняване на топката за запояване върху чиповете и спойката върху печатната платка.

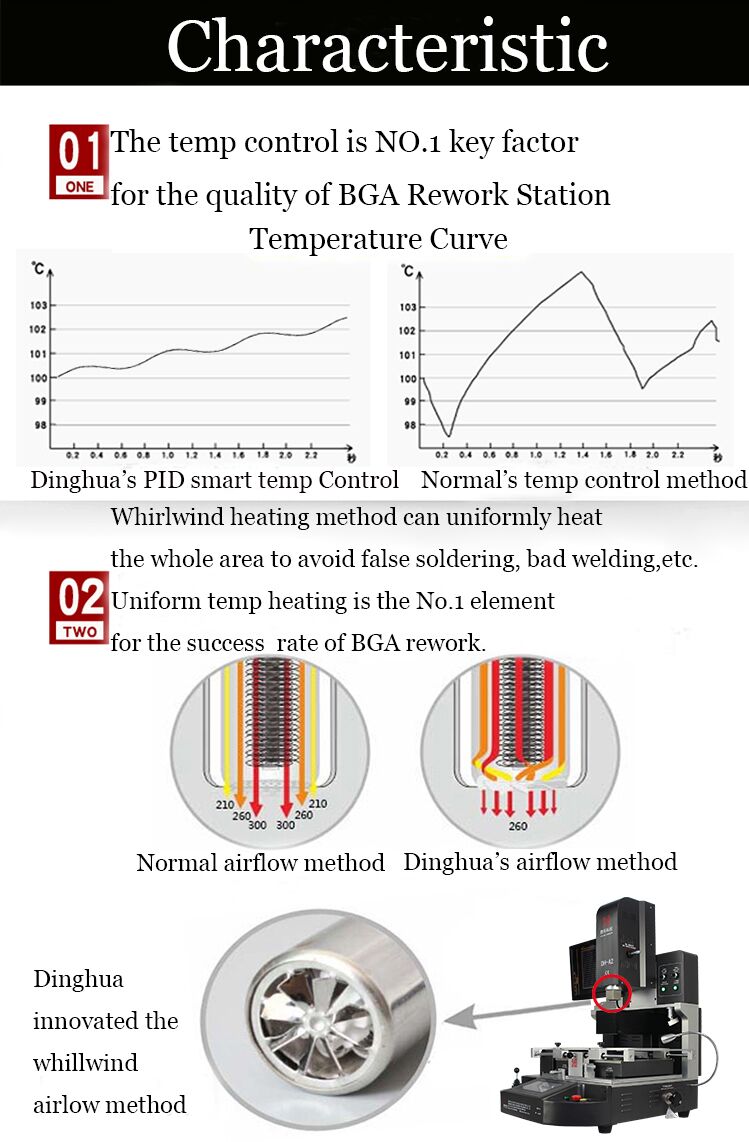

• Какъв е принципът на горещия въздух и инфрачервеното отопление на вашата BGA машина за преработка?

О: Има три независими нагревателя. Горен горещ въздух + долен горещ въздух + инфрачервена платформа за предварително нагряване. Горещият въздух има предимството на бързото затопляне и охлаждане. Температурата се контролира много лесно. Долната част на инфрачервения лъч за предотвратяване на деформация на печатната платка (Общи причини за деформация: Голяма температурна разлика между местоположенията на печатната платка и целевия BGA чип.) Този модел на машината е относително лесен за управление и температурата е лесен за управление.
