CCD камера BGA Rework Station

CCD камера BGA Rework Station

1. Приложение на CCD камера BGA Rework Station

Дънна платка на компютър, смарт телефон, лаптоп, MacBook логическа платка, цифрова камера, климатик, телевизор и други

електронно оборудване от медицинската индустрия, комуникационната индустрия, автомобилната индустрия и др.

Подходящ за различни видове чипове: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED чип.

2. Характеристики на продукта на CCD камера BGA Rework Station

•Единствената SMT станция за преработка в своя ценови диапазон, която включва истинска визия с висока разделителна способност (HD) наравно с тази в индустрията

най-модерните системи за преработка, RW1210 осигурява кристално ясно насложено изображение на проводниците на компонентите

и подложките за запояване на PCB, дори при 230X увеличение.

Това е благодарение на комбинация от 1,3 милиона пиксела, CCD камера с разделно зрение и висока яркост, независимо

контролирано осветление както за компонента, така и за печатната платка. Независимо от стъпката или размера на компонента, вашата технология за преработване

ician няма да има проблем да види кога са постигнали перфектно подравняване на 15-инчовия дисплей на системата.

• Станцията за преработване DH-A2E има два нагревателя с горещ въздух, един горен и един долен, за напълно контролируемо разпояване и

повторно запояване, което осигурява солидни резултати без разместване дори на най-малките компоненти. За предварително загряване, дъното горещо

въздушният нагревател е заобиколен от 2700W "Rapid IR" подгревател. Този 350 mm x 250 mm (13,75" x 10") IR нагревател нежно

повишава температурата на компютъра или LED субстрата, за да предотврати деформацията и да намали напрежението върху

компоненти и спойки в съседство с мястото на преработка. Инфрачервените нагреватели са изцяло затворени в стъклен екран

отделение, което бързо разсейва топлината и предотвратява попадането на отпадъци в елементите, гарантирайки безопасността на оператора,

намалена поддръжка и лесно

почистване.

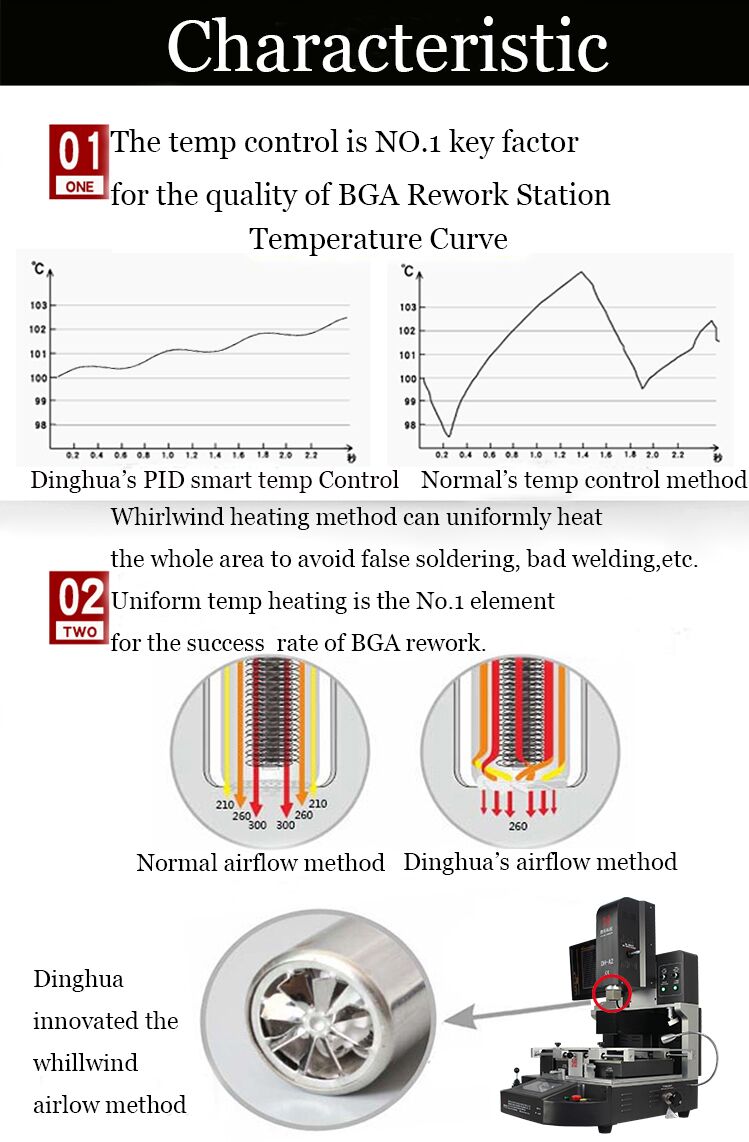

•Прецизен контрол на температурата може да се осигури с 3 независими нагревателни зони. Машината може да настрои и спести 1 милион

на температурния профил.

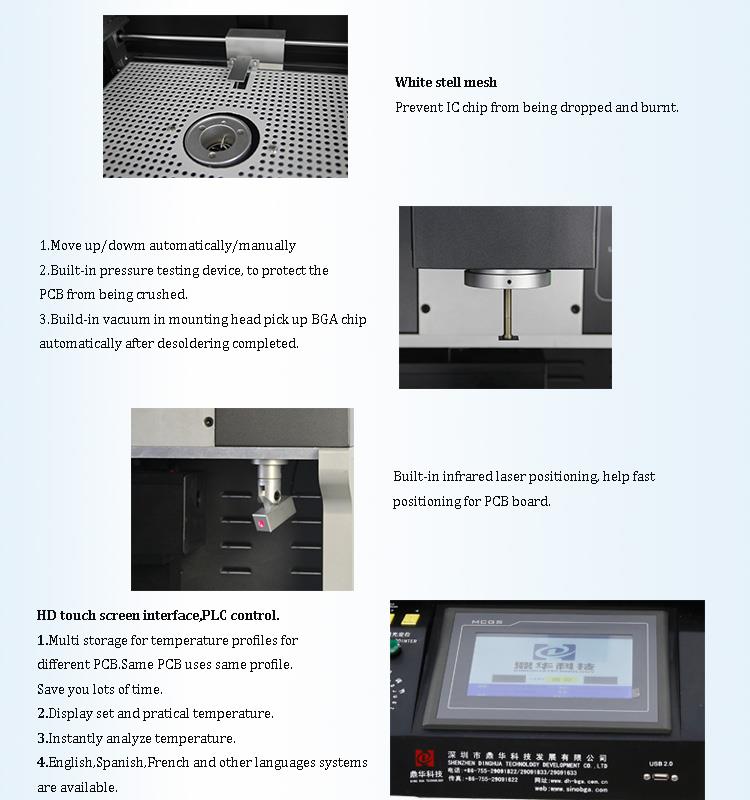

• Вграденият вакуум в монтажната глава автоматично поема BGA чипа след приключване на разпояването.

3.Спецификация на CCD камера BGA Rework Station

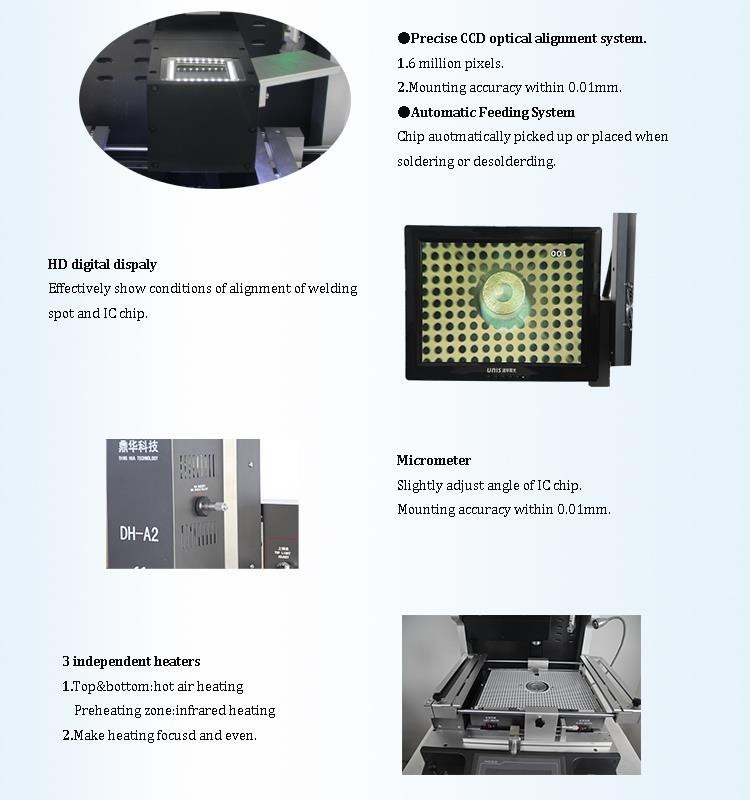

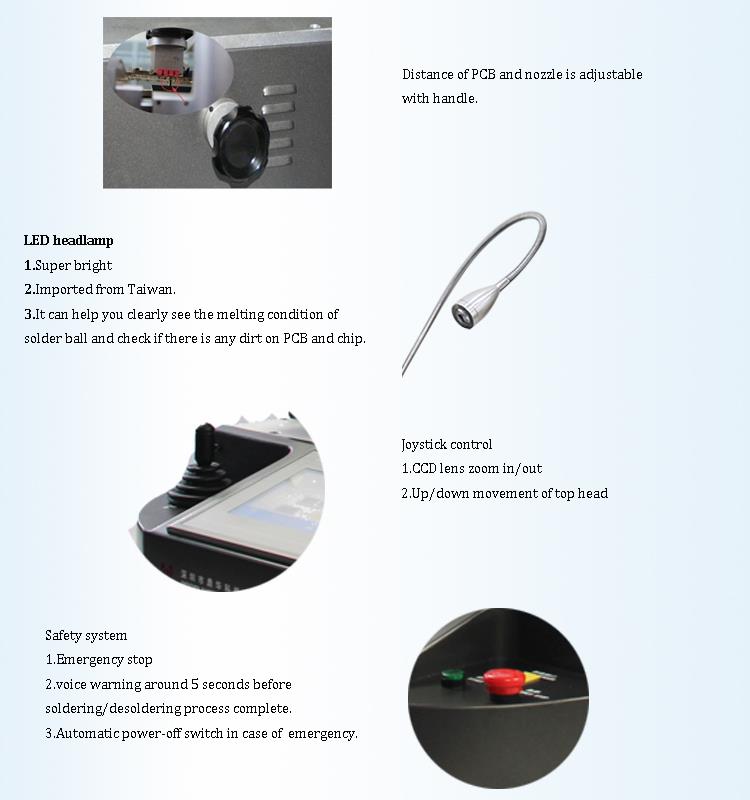

4. Подробности за станция за преработка на BGA камера CCD

5.Защо да изберете нашата станция за преработка на BGA CCD камера?

6.Сертификат на CCD камера BGA Rework Station

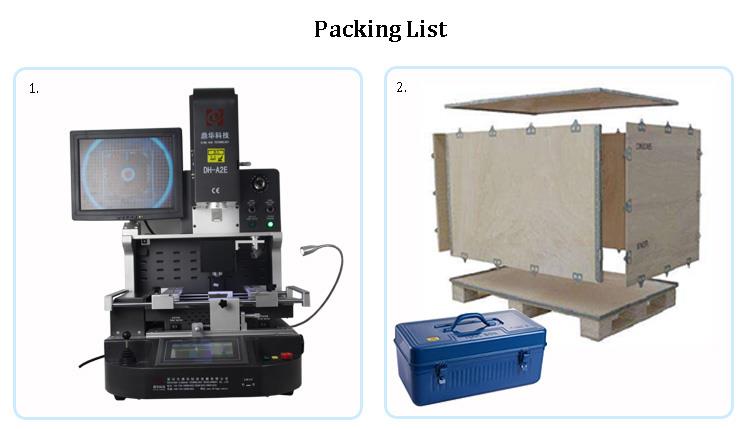

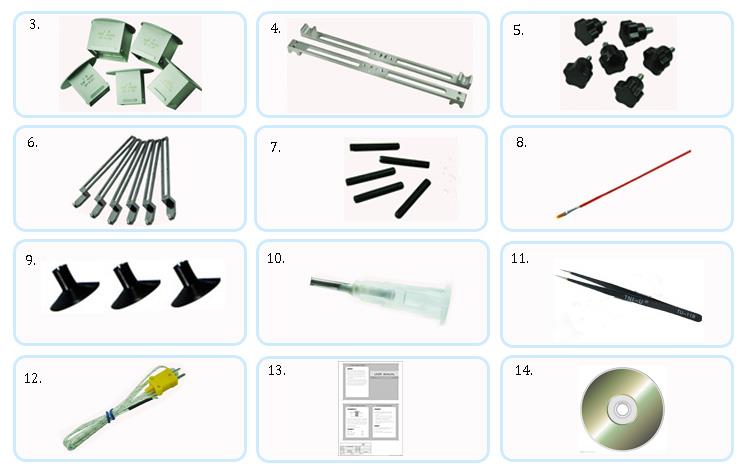

7. Опаковане и изпращане на станция за преработване BGA на CCD камера

8. ЧЗВ

Какви са уменията и използването на BGA преработваща станция?

Разпояване.

Подготовка за преработване: Определете дюзата, която ще се използва за ремонтирания BGA чип. Температурата на ремонта е

определена в зависимост от оловния и безоловен припой, използван от клиента, тъй като точката на топене на оловния припой

топката обикновено е 183 градуса C, а точката на топене на безоловната топка за припой обикновено е около 217 градуса C. Фиксирайте печатната платка на

Платформа за преработка на BGA, а лазерната червена точка е разположена в центъра на BGA чипа. Разклатете главата за поставяне, за да определите

височината на поставяне.

2. Задайте температурата на разпояване и я запазете за по-късна преработка, можете да я извикате директно. Като цяло температурата на отпаднала-

запояване и запояване могат да бъдат зададени в една и съща група.

3. Превключете в режим на премахване на интерфейса на сензорния екран, щракнете върху бутона за ремонт, нагревателната глава автоматично ще се нагрее

надолу по BGA чипа.

4. Пет секунди преди температурата да падне, машината ще даде аларма и ще изпрати капка звук. След температурата

кривата приключи, дюзата автоматично ще вземе BGA чипа и след това главата ще изсмуче BGA до първоначалната позиция.

Операторът може да свърже BGA чипа с кутията за материали. Разпояването е завършено.

Поставяне на запояване.

След като калайът е завършен върху подложката, използвайте нов BGA чип или BGA чип, който е имплантиран. Закрепете печатната платка.

Поставете BGA за запояване приблизително на мястото на подложката.

2. Превключете в режим на поставяне, щракнете върху бутона за стартиране, главата за поставяне ще се премести надолу и дюзата автоматично избира

нагоре BGA чипа до първоначалната позиция.

3. Отворете лещата за оптично подравняване, регулирайте микрометъра, X-ос Y-ос, за да регулирате предната и задната част на печатната платка и

R ъгъл за регулиране на ъгъла на BGA. Топчетата за запояване на BGA (сини) и спойките на подложките (жълти) могат да бъдат показани

в различни цветове на дисплея. След като се приспособите към топката за запояване и спойките напълно, щракнете върху „Подравняването е завършено“

бутон на сензорния екран. Главата за поставяне автоматично ще падне, поставете BGA върху подложката, автоматично ще изключи вакуума,

след това устата автоматично ще се издигне с 2~3 mm, след което ще се нагрее. Когато температурната крива приключи, нагревателната глава автоматично ще

издигнете се до първоначалната позиция. The

заваряването е завършено.
