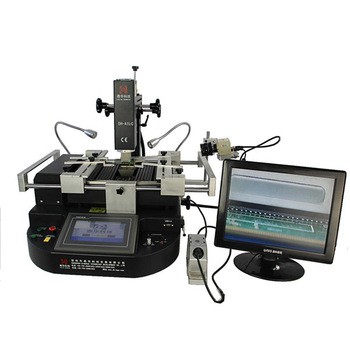

Автоматична Bga Rework Station

Автоматична станция за преработка на BGA

1. Приложение на Automatic BGA Rework Station

Дънната платка на компютри, смартфони, лаптопи, логически платки MacBook, цифрови фотоапарати, климатици, телевизори и друга електроника от индустрии като медицина, комуникации, автомобили и др.

Подходящ за различни видове чипове: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA и LED чипове.

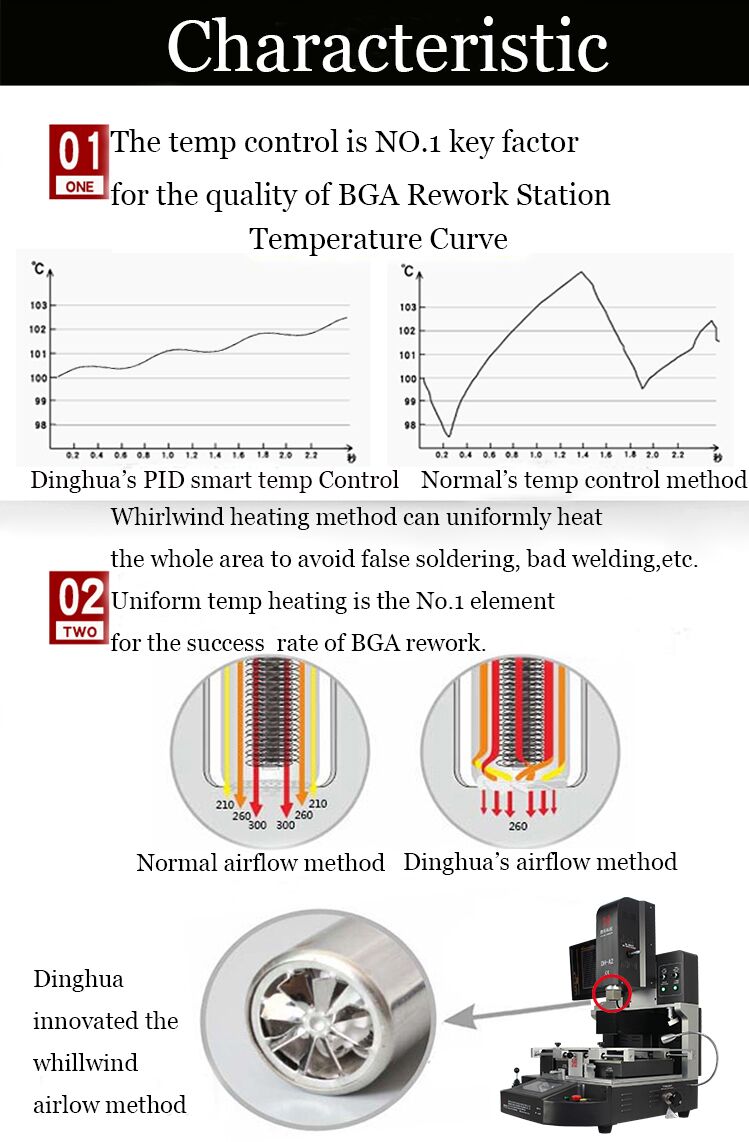

2. Продуктови характеристики на автоматичната BGA преработваща станция

• Висока ефективносте крайната цел в нашия постоянен стремеж към съвършенство. С фин нагревателен елемент, 1000W впръскване на горещ въздух отгоре и ултра-голяма инфрачервена долна нагревателна система, DH-A2E предлага отлична ефективност при запояване и разпояване. Универсалната скоба е специално проектирана за различни печатни платки, от мобилни телефони до сървърни платки.
• Надеждностна DH-A2E гарантира високо качество и стабилен добив. Използването на нов размит индустриален микропроцесор и прецизен линеен механизъм от авиационен клас осигурява по-точни и надеждни резултати. Прецизната и ясна система за подравняване на различни цветове гарантира надеждно подравняване.
• Удобен за потребителя дизайнс интегриран операционен интерфейс подобрява потребителското изживяване. Не е необходимо допълнително оборудване или подаване на въздух; Само захранването с променлив ток е достатъчно. Само с два часа обучение операторите могат лесно да разберат и да работят с интуитивния контролер, който е проектиран да бъде много удобен за потребителя.

3.Спецификация на автоматична BGA преработваща станция

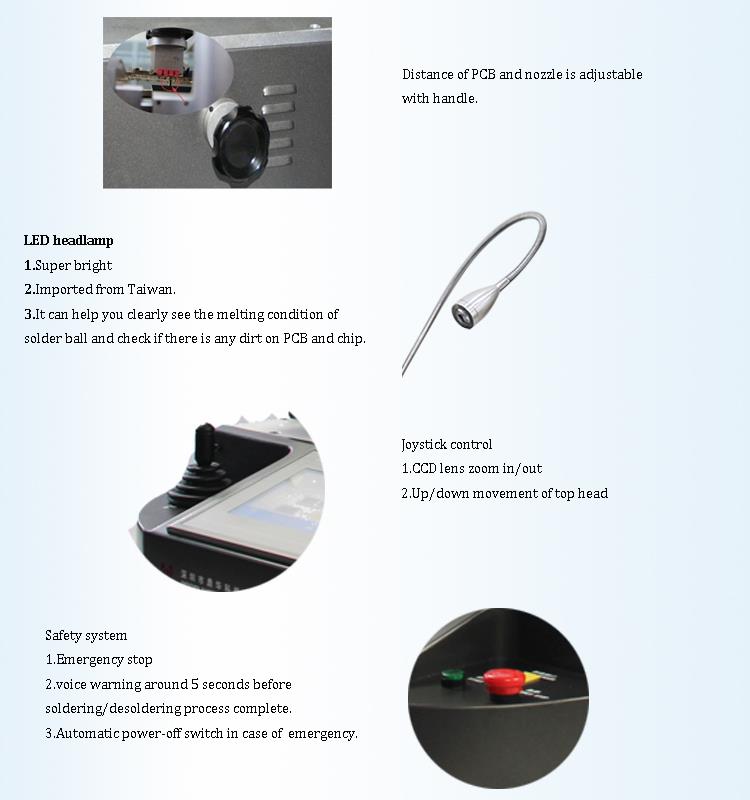

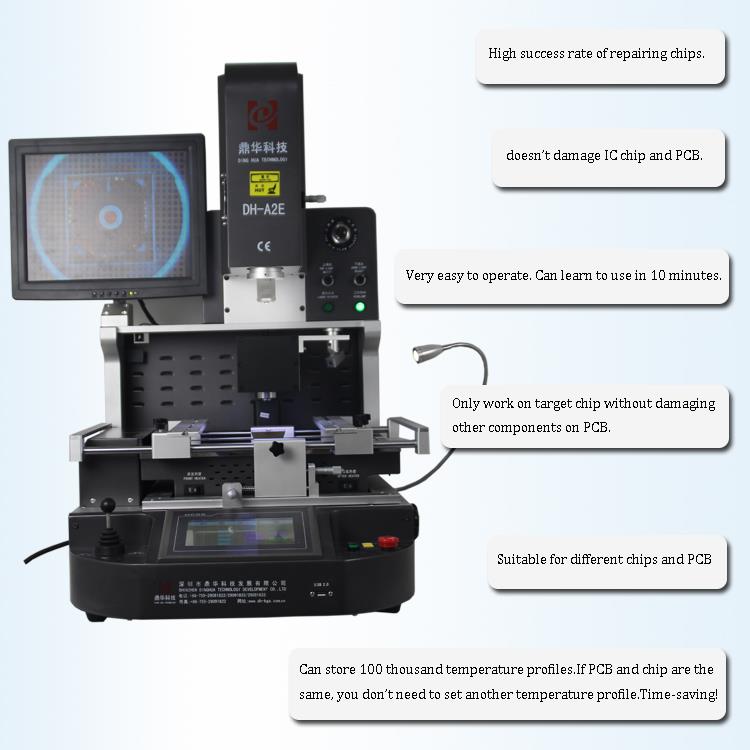

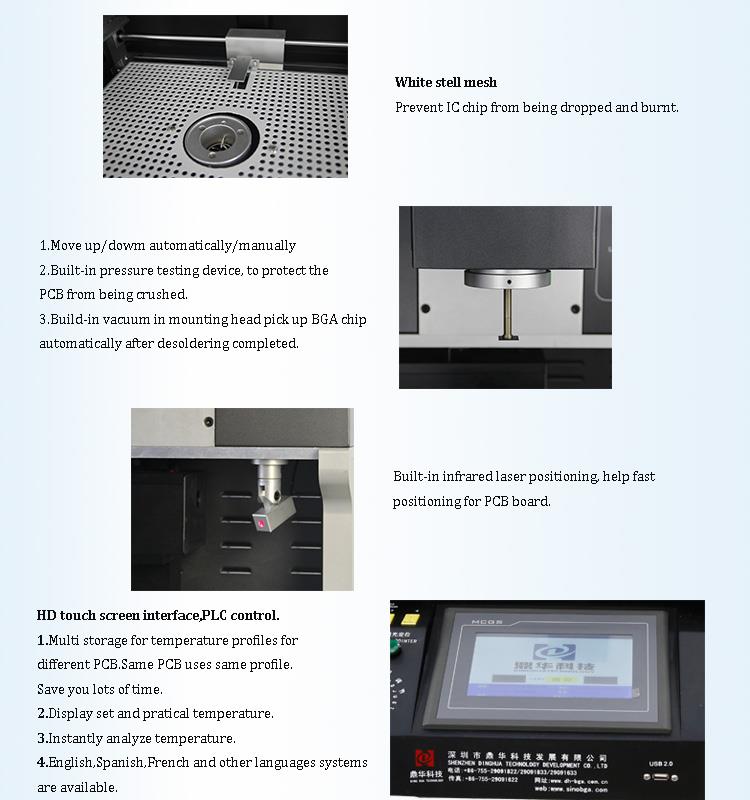

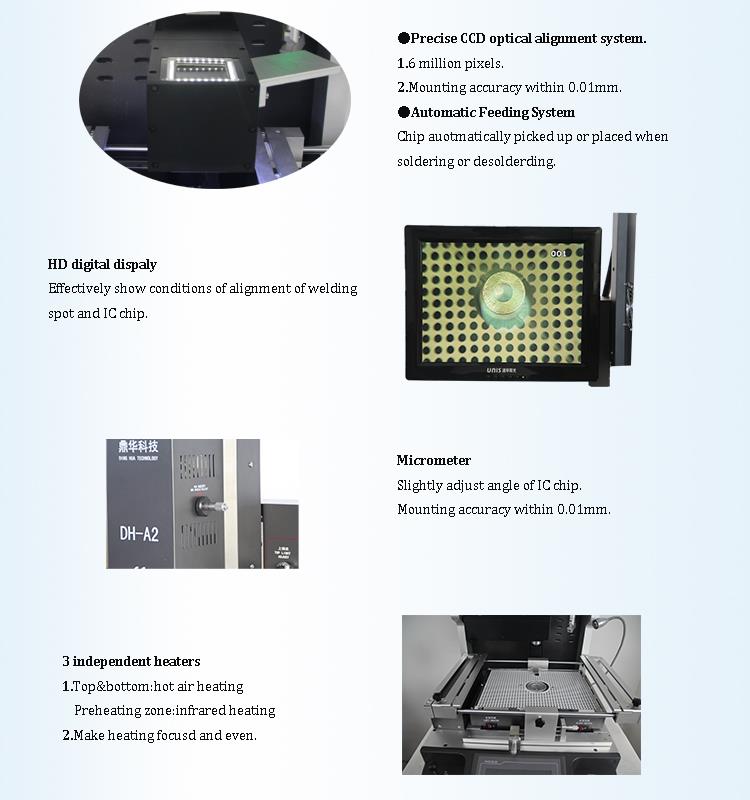

4. Подробности за автоматичната BGA преработваща станция

5. Защо да изберете нашата автоматична BGA преработваща станция?

6.Сертификат за автоматична BGA преработваща станция

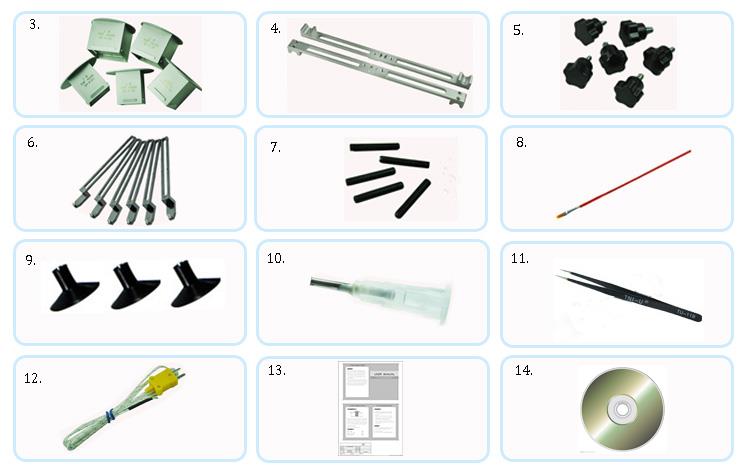

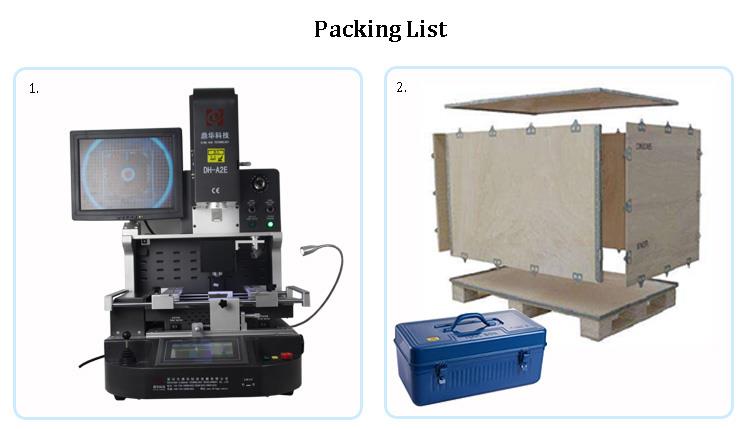

7. Опаковане и изпращане на автоматична BGA преработваща станция

8. Свързани познания за автоматична BGA преработваща станция

Методи и техники за поставяне на BGA топка:

1. Първо:Уверете се, че повърхността на топката BGA е равна. Ако не е плоска, изравнете подложката. Ако не се вижда с окото, почистете го с вода за измиване и проверете на пипане. Не трябва да има неравности. Ако подложката не е лъскава, добавете флюс и разтрийте подложката напред-назад, докато стане лъскава. След като приключите с това, подложката трябва да се почисти.

2. Второ:Това е една от ключовите стъпки. Използвайте малка четка с плоска глава, за да нанесете внимателно слой спояваща паста върху BGA подложката. Флюсът трябва да се прилага равномерно и щедро. Под флуоресцентна светлина потокът трябва да изглежда равномерно разпределен. Ако не е направено правилно, независимо дали нагрявате със или без стоманена мрежа, това може да причини проблеми, особено ако нагрявате без стоманена мрежа, тъй като флюсът ще се нагрява неравномерно, което потенциално ще доведе до свързване на сферични спойки.

Важни точки:

• Стоманена мрежа:Тя трябва да е чиста и не трябва да се деформира. Ако се деформира, трябва да се коригира ръчно; ако деформацията е твърде голяма, мрежата трябва да се смени.
• Избор на топчета за припой:Топчетата за спояване на пазара се предлагат в размери като {{0}}.2mm, 0.25mm, 0.3mm, 0.35mm, {{1 0}}.4mm, 0.45mm, 0.5mm, 0.6mm и 0.76mm. Уверете се, че сте избрали чисти топки за припой с еднакъв размер и правете разлика между безоловни и оловни топки за припой, тъй като температурите на топене се различават.

3. Трето:Поставете чипа върху основата на платформата за управление на топката, след това изсипете шаблона върху плоската повърхност на стоманената мрежа, за да освободите съответния брой топки за спояване във всеки отвор. Внимателно разклатете стоманената мрежа, за да осигурите правилното поставяне на топките за запояване, след което отстранете стоманената мрежа. След това използвайте камерата, за да захванете топките за припой и да ги преместите на нагревателната маса. (Когато топите топки за припой, уверете се, че правите разлика между оловни и безоловни температури - обикновено оловото се топи при 190 градуса, а без оловно при 240 градуса.) При нагряване на BGA, материалът под BGA трябва да бъде направен от малка топлина- проводящи материали, като високотемпературен плат, така че нагряването да става бързо. Това предотвратява повреда на чипа при продължително нагряване.

4. Четвърто:Кога трябва да спре отоплението? Когато цветът на топката за спояване се промени на сив и след това стане лъскав и течен, време е да спрете. Най-добре е да се нагрява при добро осветление, за предпочитане флуоресцентна светлина, за по-добра видимост. (Забележка: Средната част на BGA обикновено се нагрява по-бавно от околните зони. Следете топчетата за припой да преминат от сиво към светло, за да покажат, че са правилно нагрети. На начинаещите това може да бъде трудно, така че друг метод е леко да докоснете нагревателния BGA с пинсети. Ако топката за припой се деформира в течност, тя е готова. Ако чипът е твърде дебел и труден за нагряване, използвайте термопистолет. фиксирана височина, като го поддържа в движение. Избягвайте да фокусирате топлината върху едно място, тъй като това може да причини повреда. Топката за спойка в средата на BGA ще светне, когато нагряването приключи. Оставете да се охлади естествено за успешен резултат.
