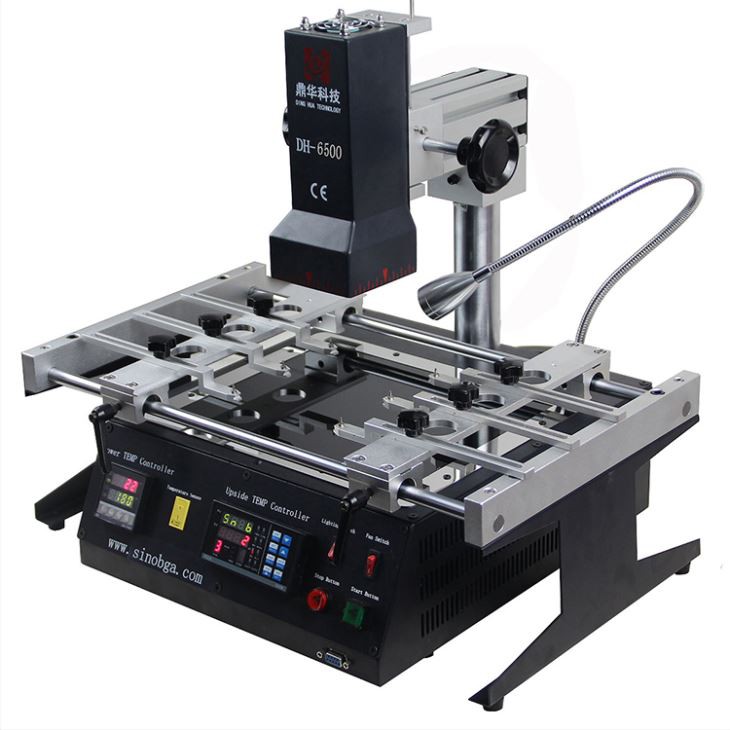

BGA чип заваряване и запояване машина
Пълна IR BGA преработваща станция, две отоплителни зони, размер на чипа: 2 * 2 ~ 80 * 80mm, наличен PCB: 300 * 360MM
Описание
BGA чипове за запояване и запояване
BGA преработващата станция DH-6500 е най-дългата историческа преработваща машина, широко използвана за XBOX, PS3, PS4 и компютърни ремонти.

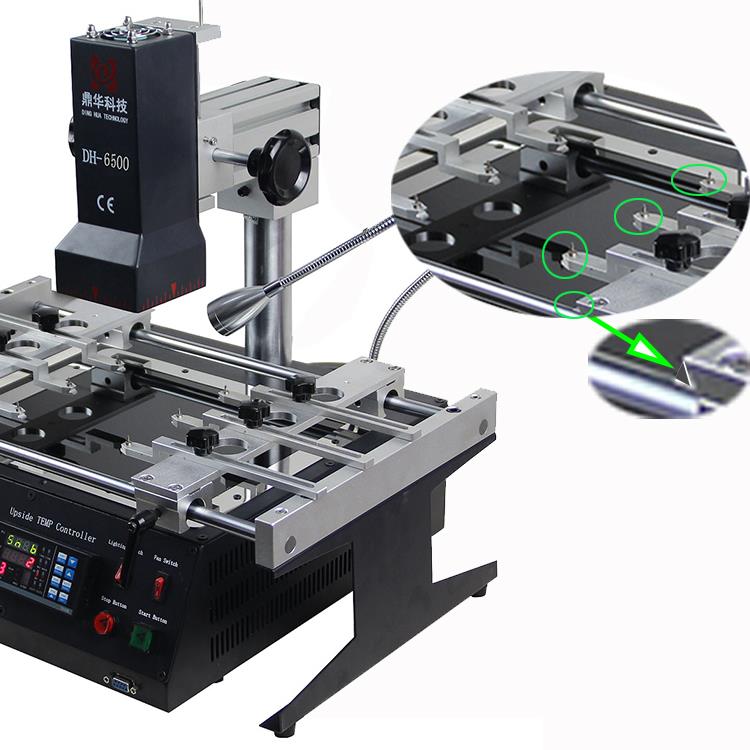

Има V-образни канали, клип за алигатори и универсални приспособления за различен чип, фиксиран на тази работна маса, за запояване или разпояване.
Горната глава може да се регулира до по-висока или по-ниска, макар и от ляво или дясно, което е много удобно за спояване или разпояване.

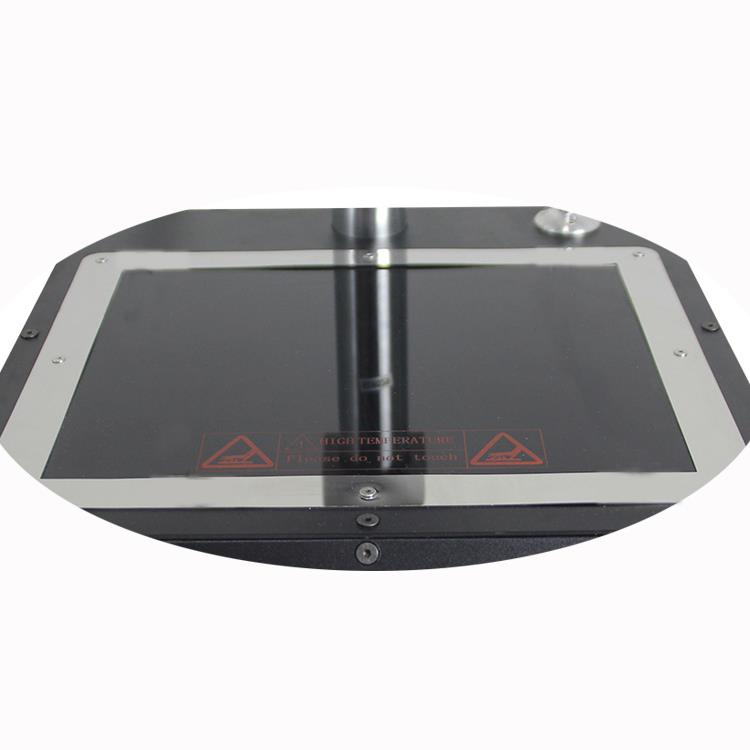

Зона за предварително подгряване на инфрачервени лъчи, приложена за печатна платка с размери 300 * 360 mm, като например телевизор, машина за конзоли за игри и друго комуникационно оборудване.
2. Подробности за BGA чип заваряване и запояване машина
Спецификация на DH-6500 | |
Обща мощност | 2300W |
Горен нагревател | 450W |
Долен нагревател | 1800W |
мощност | AC110 ~ 220V ± 10/50 / 60Hz |
Движение на главата | Нагоре / надолу, завъртете се свободно. |
Осветление | Тайван доведе работа светлина, всеки ъгъл коригирани. 5W |
съхранение | Съхранявайте 10 групи от температурен профил |
позициониране | V-образен жлеб, PCB подложката може да се регулира в посока X, Y с външно универсално устройство |
Контрол на температурата | K-TYPE, затворен контур |
Температурна точност | ± 2 ℃ |
Размер на PCB | Макс. 300 * 360 mm Min20mmⅹ20mm |
| тегло | 16кг |
3. BGA чип заваряване и запояване машина
4. Продукт характеристики на BGA чип заваряване и запояване машина
DH-6500 е универсален полуавтоматичен инфрачервен ремонтен комплекс с PC синхронизация и керамичен емитер за ремонт на CBGA, CCGA, CSP, QFN, MLF, PGA и всички епоксидни компоненти. Инсталирането на различни температурни профили дава възможност за избор на необходимия режим на запояване, когато се използват различни припои, включително без олово.
ХАРАКТЕРИСТИКА
Ремонтен комплекс за дънни платки на лаптопи, персонални компютри, сървърни табла, промишлени компютри, всички видове игрови конзоли, табла за комуникационно оборудване, телевизионно оборудване с LCD и други работи с големи бордове на БГА.
Идеален за запояване и ремонт на CBGA, CCGA, CSP, QFN, MLF, PGA и всички видове епоксидни μBGA.
Използва се както за оловно, така и за безоловно запояване.
Използва модерна технология за тъмно инфрачервено запояване.
Използва усъвършенствана термодвойка тип K за по-точна детекция на температурата.
Технологията за контрол на температурата с обратна връзка осигурява точен контрол на температурата и равномерно разпределение на топлината.
Процесът на демонтиране отнема само около 5 минути.
Максималната температура достига 400 ° С.
Възможност за свързване към компютър или лаптоп чрез USB интерфейс и контрол чрез софтуер "IRSOFT".
Възможност за задаване на 8 позиции на повишаване на температурата и 8 позиции на задържане на температурата.
Възможност за съхраняване на 10 групи температурни профили едновременно.
Комплектът идва с компактдиск с ръководство и демо видео.
5. подробности за продукта на станцията за преработване на клавиатурата
 | Вентилатор След завършване на отоплението, включете ръчно високомощния вентилатор, за да охладите платката, за да избегнете деформацията на платката. |
Температурна зона Предварително нагрятата температурна зона използва тайванската керамична нагревателна плоча, за да направи платката PCB дори загрята. Избягвайте отслабване на платката поради неравномерно нагряване. Добавете силно стъкло на дъската, за да избегнете падане и изгаряне на малките чипове. |  |
 | Ограничен бар Ефективно контролирайте разстоянието между горната глава и BGA и предотвратете докосването на дъската. |
6. Dinghua технологии, фабрика и работилница и патенти
7. Доставка, доставка и услуги на станция за преработка на клавиатура
Малка BGA преработваща станция, опакована в кашон, както е показано по-долу
За малко количество, по-малко от 20, ние предлагаме да ги изпратите с експрес
