Ремонт на BGA станция с горещ въздух

                                                                                  Комплекти инструменти за ремонт на Macbook CPU DH-A2E

BGA преработваща станция с горещ въздух е част от оборудването, използвано за ремонт на компоненти на решетъчна решетка (BGA) на печатни

печатни платки (PCB). Станцията се състои от нагревателен елемент, който използва горещ въздух, за да разтопи съществуващата спойка върху

BGA компонент, който улеснява премахването му от печатната платка. BGA станцията за преработка с горещ въздух също може да се използва за поставяне

нов BGA компонент върху PCB чрез препълване на спойката с помощта на нагревателния елемент.

Спецификации:

1	Обща мощност	5200w
2	3 независими нагревателя	Горен горещ въздух 1200w, долен горещ въздух 1200w, долно инфрачервено предварително нагряване 2700w
3	Напрежение	AC220V±10% 50/60Hz
4	Електрически части	7'' сензорен екран + високо прецизен интелигентен модул за контрол на температурата + драйвер за стъпков двигател + PLC + LCD дисплей + оптична CCD система с висока разделителна способност + лазерно позициониране
5	Контрол на температурата	K-сензор със затворен контур + PID автоматична температурна компенсация + температурен модул, точност на температурата в рамките на ±2 градуса.
6	Позициониране на печатни платки	V-образен жлеб + универсално приспособление + подвижен рафт за PCB
7	Приложим размер на PCB	Макс. 370x410 mm Мин. 22x22 mm
8	Приложим BGA размер	2x2mm~80x80mm
9	Размери	600x700x850 мм (Д*Ш*В)
10	Нетно тегло	70 кг



Приложения:

Процесът на ремонт на BGA компонент с помощта на BGA станция за преработка с горещ въздух включва няколко стъпки. първо,

съществуващата спойка на BGA компонента се разтопява с помощта на горещ въздух, което позволява компонентът да бъде отстранен

печатната платка. След това зоната около BGA компонента се почиства, за да се отстранят всички останали спойки или остатъци.

След като зоната е почистена, нов BGA компонент се поставя върху печатната платка и спойката се претопява с помощта на горещ въздух

BGA преработваща станция. Температурата и въздушният поток на нагревателния елемент се регулират внимателно, за да се гарантира, че

спойката се разтопява равномерно и BGA компонентът е здраво закрепен към печатната платка.

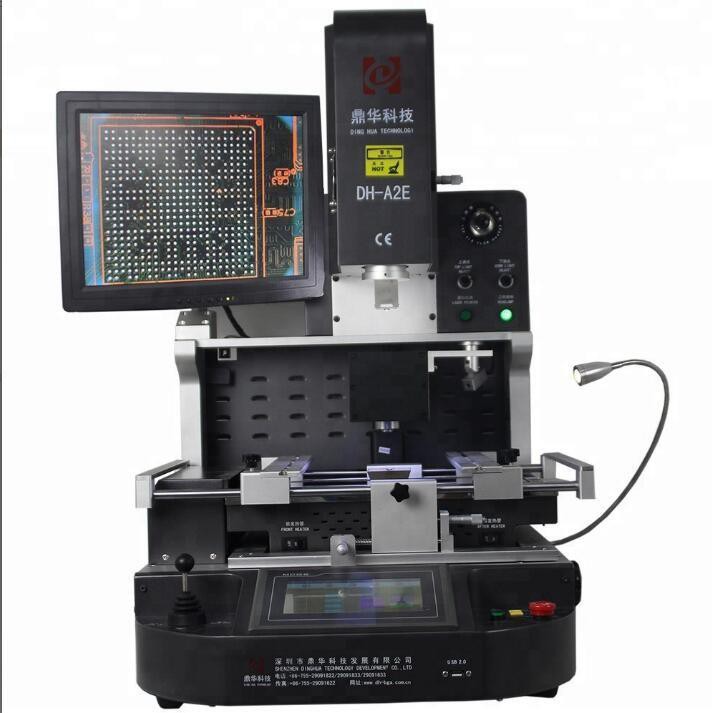

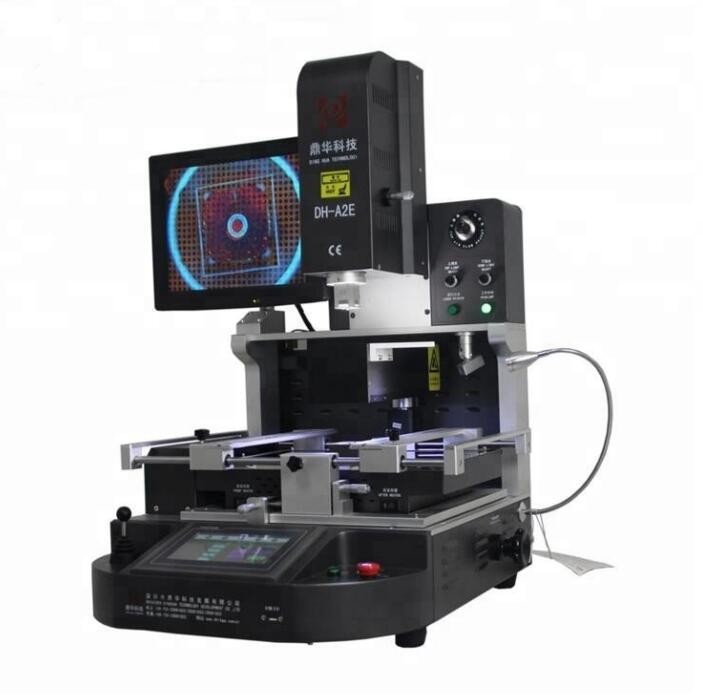

Напълно автоматична роботна система за запояване DH-A2E

DH-A2E се управлява чрез удобен за потребителя сензорен екран. Неговият ергономично проектиран инструментален панел включва

управление с джойстик както за увеличение на камерата, така и, когато системата е в ръчен режим, вертикално управление на горния нагревател

и глава за поставяне.

Настройките на циферблата контролират компонентите и PCB осветлението, както и въздушния поток от горния нагревател, прецизно управление на

което може да предотврати изместването на малки стружки по време на преформатиране.

Панелът на станцията за преработване също включва вграден вход за термодвойка K-тип и USB порт за експортиране на спойка

температурни профили към флашка.

Като цяло BGA преработващата станция с горещ въздух е ценен инструмент за ремонт на сложни електронни устройства и може да помогне за разширяване

продължителността на живота на скъпото оборудване, като позволява подмяна на дефектни компоненти, вместо изхвърляне на цялото устройство.

Опаковъчен списък:

Материали: здрава дървена кутия + дървени решетки + устойчиви перлени памучни платна с филм

1бр Macbook Cpu комплекти инструменти за ремонт

1 бр четка писалка

1бр Ръководство с инструкции

1бр CD видео

3 бр горни дюзи

2бр долни дюзи

6 бр универсални тела

6 бр закрепени винтове

4бр опорен винт

Размер на смукателя: Диаметри в 2,4,8,10,11 мм

Гаечен ключ с вътрешен шестостен: M2/3/4

Размери: 81*76*85CM

Тегло бруто: 115 кг
