SMD преработваща станция с камера
1. Система за оптично подравняване
2. Лазерен центриращ индикатор
3. Инфрачервено предварително загряване
4. Два топловъздушни отоплителя
Описание

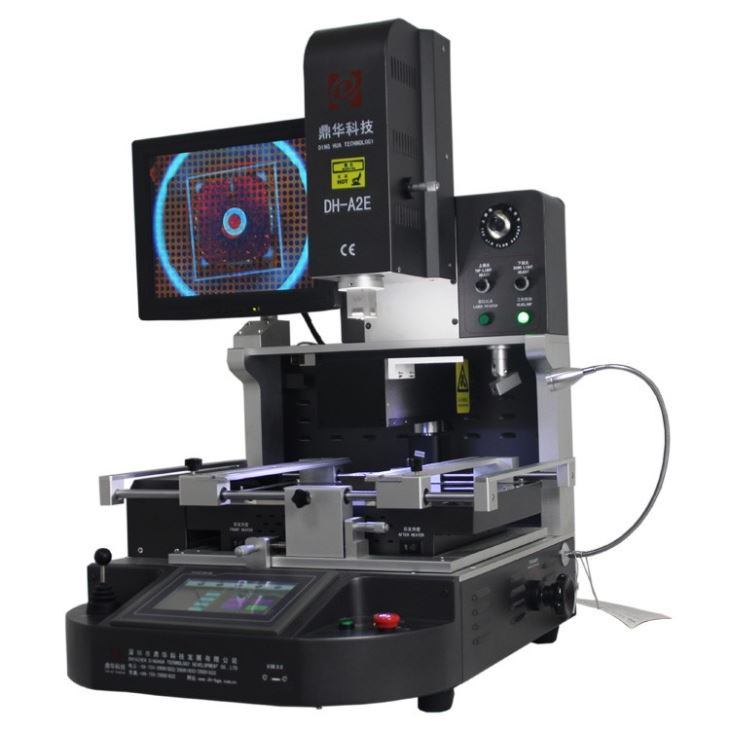

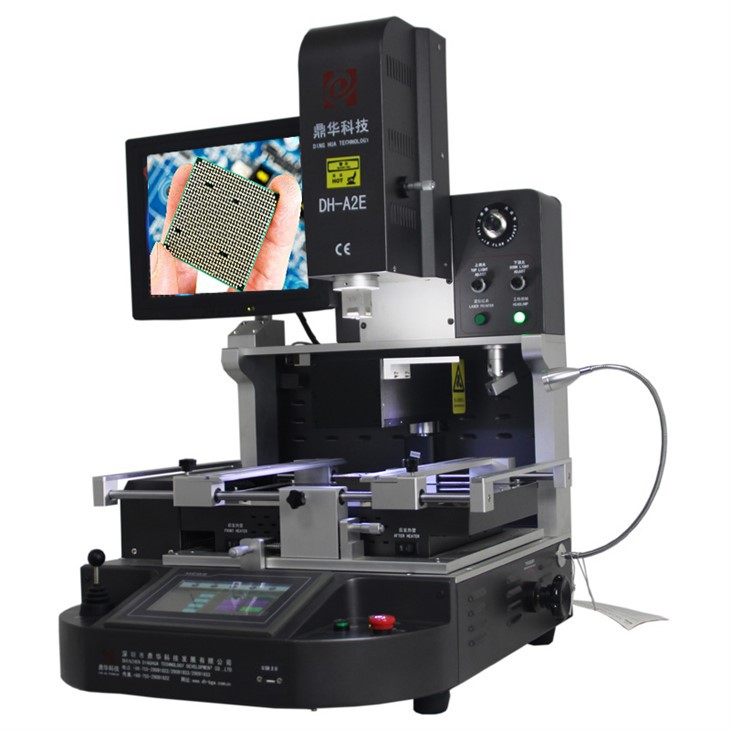

SMD преработваща станция с камера DH-A2E
SMD Rework Station с камера (Surface Mounted Device Rework Station) е специализиран инструмент
използвани в ремонта и производството на електроника за премахване и подмяна на компоненти на печатни платки (PCB).
Това е част от оборудването, което загрява компонентите, които трябва да бъдат заменени, с помощта на горещ въздух, като същевременно има вграден
камера за по-добра видимост.
Разпояване на ниво чип
Спецификации:
| 1 | Обща мощност | 5200w |
| 2 | 3 независими нагревателя | Горен горещ въздух 1200w, долен горещ въздух 1200w, долно инфрачервено предварително нагряване 2700w |
| 3 | Волтаж | AC220V±10% 50/60Hz |
| 4 | Електрически части | 7'' сензорен екран + високопрецизен интелигентен модул за контрол на температурата + драйвер за стъпков двигател + PLC + LCD дисплей + оптична CCD система с висока резолюция + лазерно позициониране |
| 5 | Контрол на температурата | K-сензор със затворен контур + PID автоматична температурна компенсация + температурен модул, точност на температурата в рамките на ±2 градуса. |
| 6 | Позициониране на печатни платки | V-образен жлеб + универсално приспособление + подвижен рафт за PCB |
| 7 | Приложим размер на PCB | Макс. 370x410 mm Мин. 22x22 mm |
| 8 | Приложим BGA размер | 1 * 1mm% 7e80x80mm |
| 9 | Размери | 600x700x850 мм (Д*Ш*В) |
| 10 | Нето тегло | 70 кг |
Приложения:
Характеристика:
SMD преработваща станция с камера DH-A2E
DH-A2E SMD преработваща станция с камера има два нагревателя за горещ въздух, един отгоре и един отдолу, за пълно
контролируемо разпояване и повторно запояване, което осигурява солидни резултати без изместване дори на най-малкото
компоненти.
За предварително загряване долният нагревател с горещ въздух е заобиколен от 2700W "Rapid IR" под вода. Този IR
предварителният нагревател нежно повишава температурата на компютъра или LED субстрата, за да предотврати деформацията и да намали напрежението
върху компонентите и спойките в съседство с мястото за преработка. Инфрачервените нагреватели са напълно затворени
защитено от стъкло отделение, което бързо разсейва топлината и предотвратява попадането на отпадъци в елементите,
осигуряване на безопасност на оператора, намалена поддръжка и лесно почистване.
Опаковъчен списък:
Материали: Здрава дървена кутия + дървени решетки + устойчив перлен памук с филм
1бр SMD преработваща станция с камера
1 бр четка писалка
1бр Ръководство с инструкции
1бр CD видео
3бр горни дюзи
2бр долни дюзи
4 бр универсални тела
4 бр закрепени винтове
5 бр опорен винт
Размер на смукателя: Диаметри в 2,4,8,10,11 mm
Гаечен ключ с вътрешен шестостен: M2/3/4
Размери: 81*76*85CM
Тегло бруто: 115 кг
Гъвкава доставка
•ТНТ
• DHL
•FedEx
•UPS
• EMS
•ПО МОРЕ
Видео на станцията за преработка на BGA:
