IC чипове Инфрачервена система за предварително нагряване Маса за заваряване

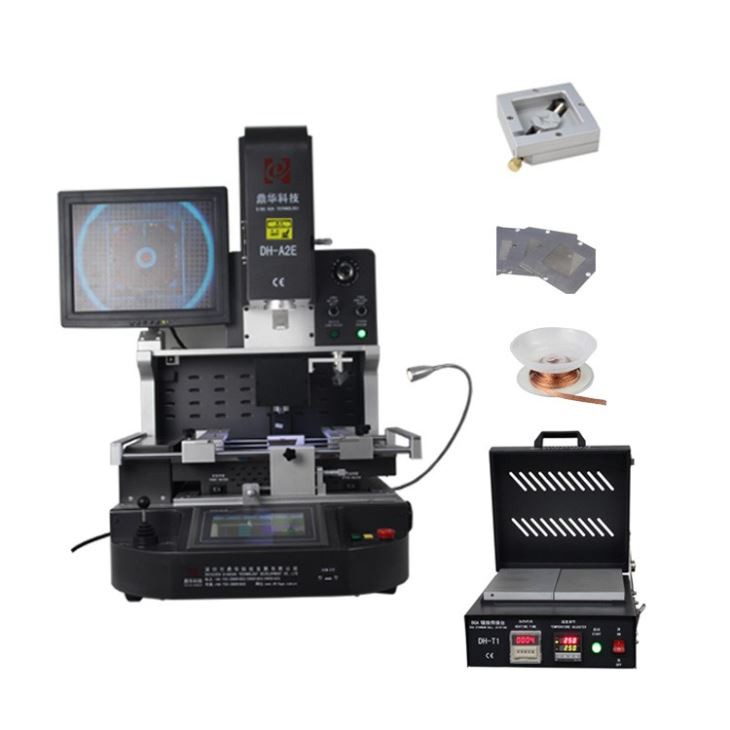

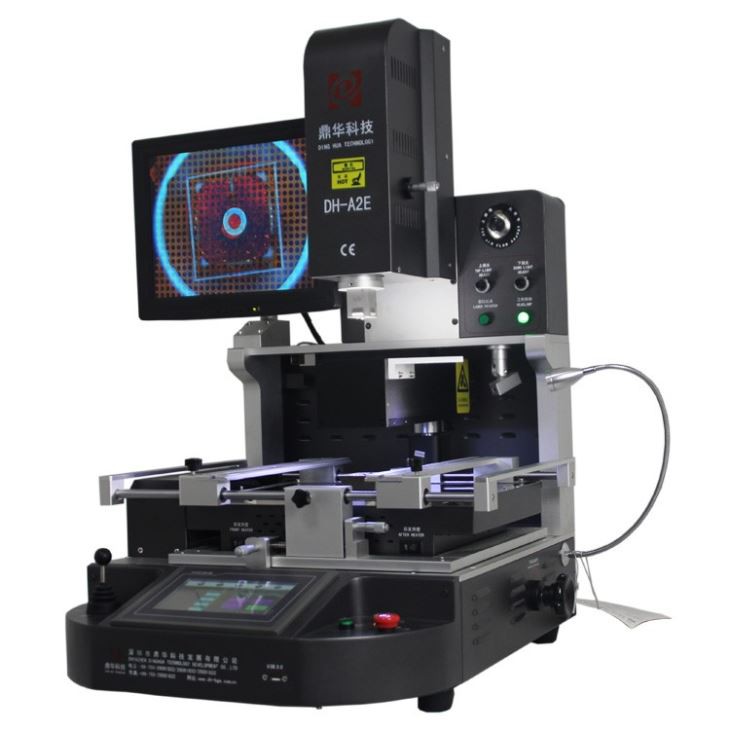

                    IC чипове Инфрачервена система за предварително нагряване Маса за заваряване DH-A2E



Reballing BGA топка и калай:



Reballing е процес, използван при ремонт на електроника за замяна на топчетата за запояване на чип Ball Grid Array (BGA). Процесът включва премахване на старите топчета, почистване на повърхността на чипа и поставяне на нови, висококачествени топчета върху чипа.

Топките, използвани при реболинг, обикновено са направени от калай или сплав от калай и олово. Тези материали са избрани заради способността им да създават силна връзка с чипа и поради ниските им точки на топене, което прави процеса на повторно топене по-лесен.

Калайът е често срещан избор, защото е лек и има добра електропроводимост. Топчетата от калаено-оловна сплав обаче се предпочитат, когато BGA ще бъде изложен на по-високи температури, като например в автомобилни или индустриални приложения.

Като цяло изборът между топчета от калай и калаено-оловна сплав зависи от специфичните нужди на ремонтираната електронна система.



Спецификации

1	Обща мощност	5200w
2	3 независими нагревателя	Горен горещ въздух 1200w, долен горещ въздух 1200w, долно инфрачервено предварително нагряване 2700w
3	Напрежение	AC220V±10% 50/60Hz
4	Електрически части	7'' сензорен екран + високо прецизен интелигентен модул за контрол на температурата + драйвер за стъпков двигател + PLC + LCD дисплей + оптична CCD система с висока резолюция + лазерно позициониране
5	Контрол на температурата	K-сензор със затворен контур + PID автоматична температурна компенсация + температурен модул, точност на температурата в рамките на ±2 градуса.
6	Позициониране на печатни платки	V-образен жлеб + универсално приспособление + подвижен рафт за PCB
7	Приложим размер на PCB	Макс. 370x410 mm Мин. 22x22 mm
8	Приложим BGA размер	2x2mm~80x80mm
9	Размери	600x700x850 мм (Д*Ш*В)
10	Нетно тегло	70 кг

Приложения



Широко използван при ремонт на ниво чип в следните продукти:
1. PCBA за лаптоп и настолен компютър
2. Игрова конзола, като дънни платки Xbox one, Play Station 4
3. Мобилен телефон PCBA, като дънни платки на iPhone
4. Дънна платка на телевизионен декодер
5. Дънна платка за сървър, принтер, камера и т.н



Характеристика



IC чиповеИнфрачервена система за предварително нагряванеЗаваръчна маса DH-A2E

1. 1, Широко използван при ремонт на ниво чип в мобилни телефони, малки контролни платки или малки дънни платки и др.

2. 2, преработване на BGA, CCGA, QFN, CSP, LGA, SMD, LED и др.

3. 3, Автоматично разпояване, монтаж и запояване. Чип за автоматично прибиране, когато разпояването приключи.

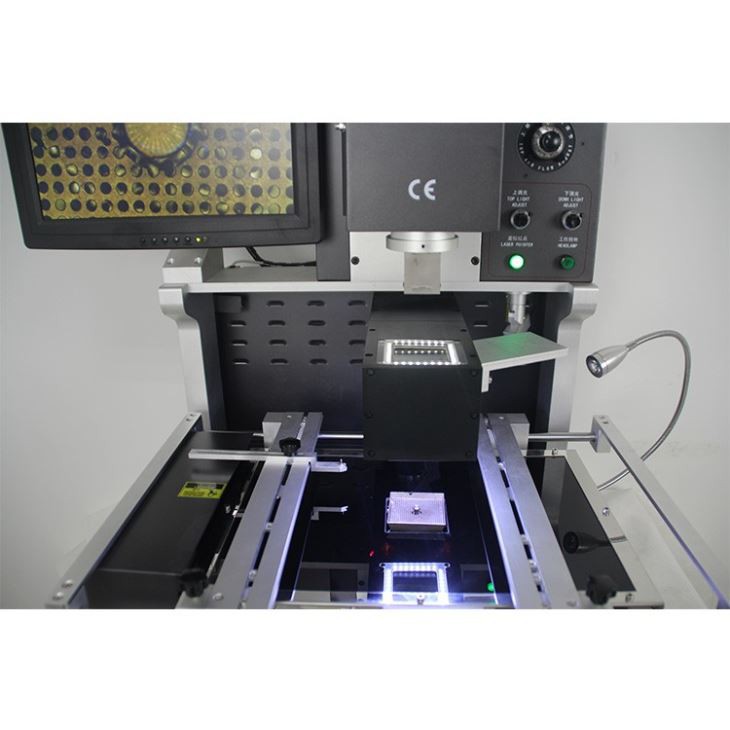

4. 4, HD CCD система за оптично подравняване за прецизно. монтаж на BGA и компоненти.

5. 5, точност на монтиране на BGA в рамките на 0.01 mm, процент на успеваемост на ремонта 99,9%

6. 6, Превъзходна функция за безопасност с аварийна защита.

7. 7, удобна за потребителя работа, многофункционална ергономична система.

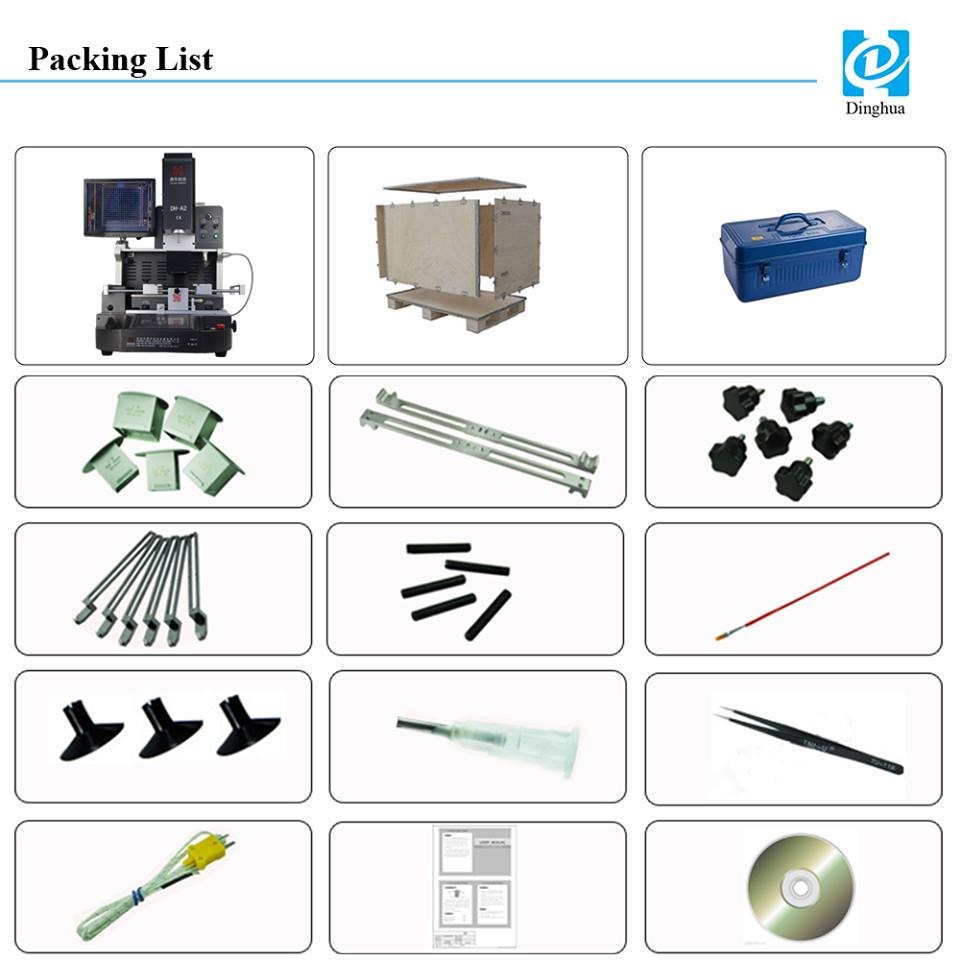

Опаковъчен списък:

Материали: здрава дървена кутия + дървени решетки + устойчиви перлени памучни платна с филм

1бр IC чипове Инфрачервена система за предварително нагряване Маса за заваряване

1 бр четка писалка

1бр Ръководство с инструкции

1бр CD видео

3 бр горни дюзи

2бр долни дюзи

6 бр универсални тела

6 бр закрепени винтове

4бр опорен винт

Размер на смукателя: Диаметри в 2,4,8,10,11 мм

Гаечен ключ с вътрешен шестостен: M2/3/4

Размери: 81*76*85CM





Тегло бруто: 115 кг



1. доставя се по въздух DHL, FedEx, TNT, EMS, UPS.

2. доставя се по морето на по-евтина цена, но отнема повече време

3. Датата на доставка е в рамките на 5-7 дни след получаване на пълното плащане.

1. Всички машини ще бъдат добре тествани за 3 дни преди изпращане

2. Цялата гаранция на машината за 1 година
