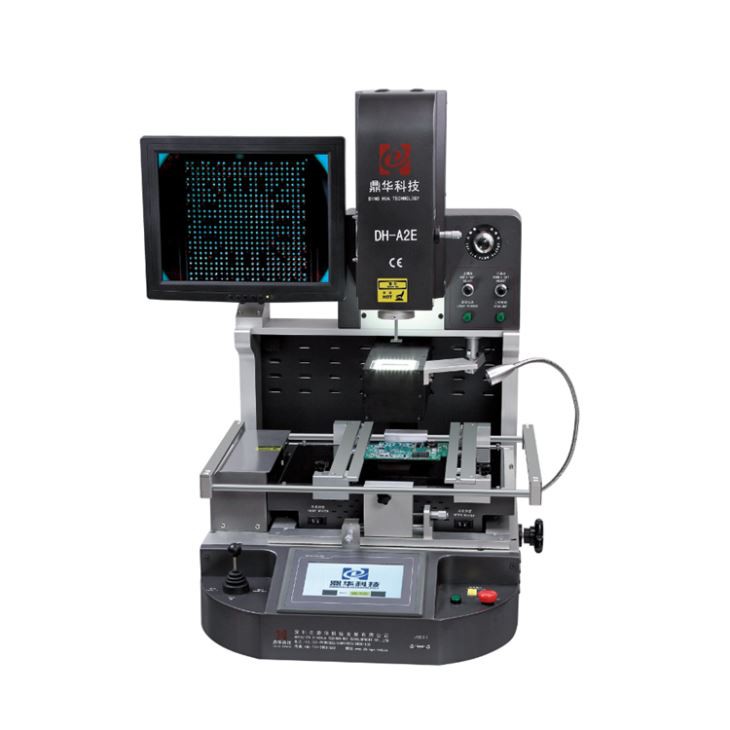

Инструменти за лазерно позициониране BGA заваряване

1.дюзи за горещ въздух 2.k сензор за управление на затворена верига 3.v-groove поддръжка на печатни платки 4.hd цветна оптична система за подравняване

Изпрати запитване

Описание

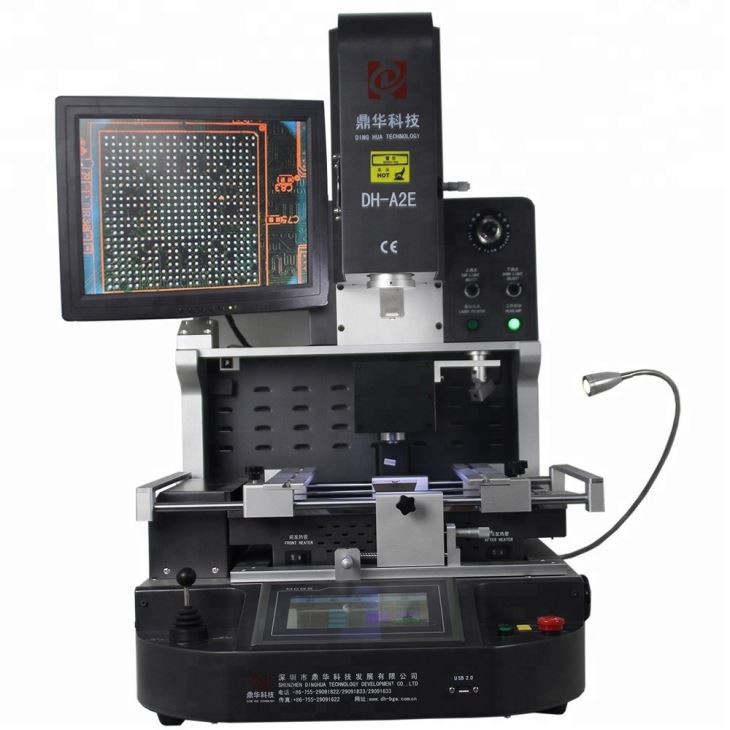

Инструменти за лазерно позициониране BGA заваряване DH-A2E

Работна демонстрация:

Инструментите за лазерно позициониране BGA заваряване са от съществено значение в електронната индустрия за прецизно поставяне, подравняване и запояване на BGA компоненти върху печатни платки. Те използват лазерна технология за осигуряване на точно позициониране и са интегрирани със станции за преработка за контролирано нагряване и запояване. Основните характеристики включват системи за лазерно подравняване, безконтактни сензори и контрол на температурата със затворен цикъл, които заедно подобряват прецизността и ефективността. Тези инструменти са идеални за високопрецизен ремонт на електроника, създаване на прототипи и дребномащабно производство, като предлагат гъвкавост и надеждност при работа с различни BGA компоненти в модерни електронни устройства.

Разпояване на BGA топка и калай

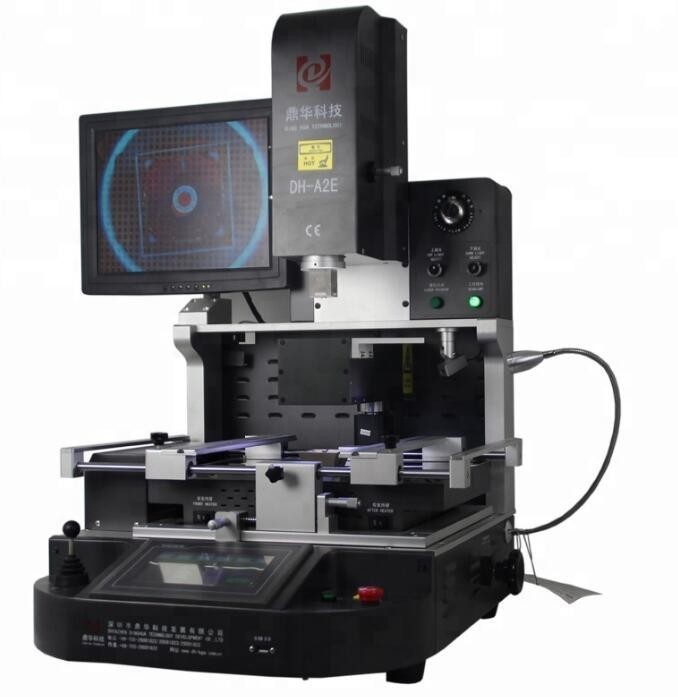

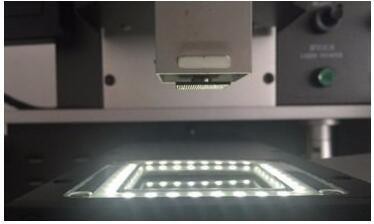

Laser Positioning BGA Welding Tools

Спецификации:

1	Обща мощност	5200w
2	3 независими нагревателя	Горен горещ въздух 1200w, долен горещ въздух 1200w, долно инфрачервено предварително нагряване 2700w
3	Напрежение	AC220V±10% 50/60Hz
4	Електрически части	7'' сензорен екран + високопрецизен интелигентен модул за контрол на температурата + драйвер на стъпков двигател + PLC + LCD дисплей + оптична CCD система с висока разделителна способност + лазерно позициониране
5	Контрол на температурата	K-сензор със затворен контур + PID автоматична температурна компенсация + температурен модул, точност на температурата в рамките на ±2 градуса.
6	Позициониране на печатни платки	V-образен жлеб + универсално приспособление + подвижен рафт за PCB
7	Приложим размер на PCB	Макс. 370x410 mm Мин. 22x22 mm
8	Приложим BGA размер	2x2mm~80x80mm
9	Размери	600x700x850 мм (ДШВ)
10	Нетно тегло	70 кг

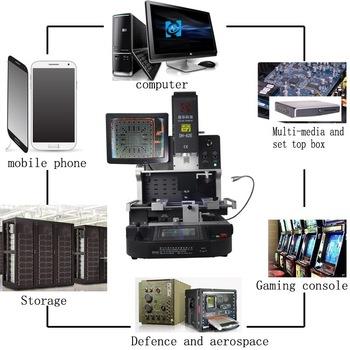

Приложения:

Laser Positioning BGA Welding Tools

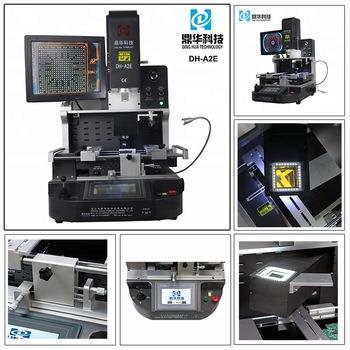

Характеристика:

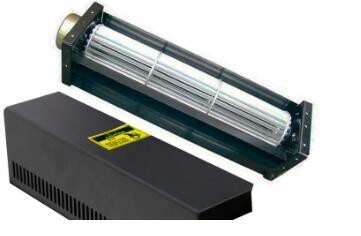

A2E 内部发热系统

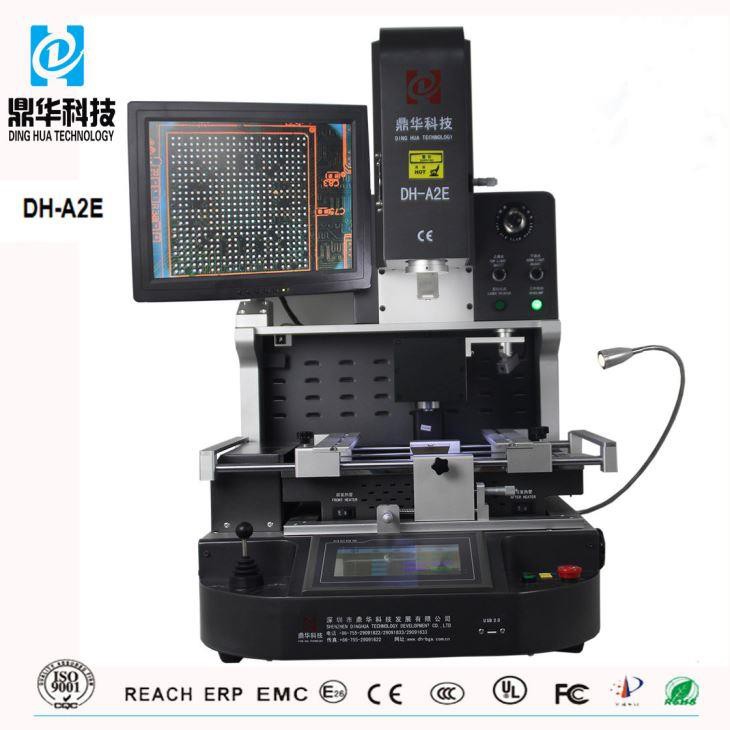

Инструменти за лазерно позициониране BGA заваряване DH-A2E

TheDH-A2Eе най-модерната BGA система за преработване, налична на пазара днес. Той може лесно да инсталира и премахва BGA, QFN, µBGA/CSP, Flip Chip и други SMD. Снабден с горен нагревател с горещ въздух от 1200 W и долен инфрачервен нагревател с мощност 2700 W, той ви спестява хиляди допълнителни разходи. Той използва уникална система за инфрачервено отопление за контрол и прецизно прилагане на топлина, защитавайки съседните компоненти. С помощта на висококачествен, специално разработен инфрачервен термичен сензор, процесът е напълно контролиран по затворен цикъл, като се използват безконтактни методи за измерване.

Product imga2
