Сензорен екран Xbox360 BGA Rework Station

Сензорен екран Xbox360 bga rework station

Бърз преглед:

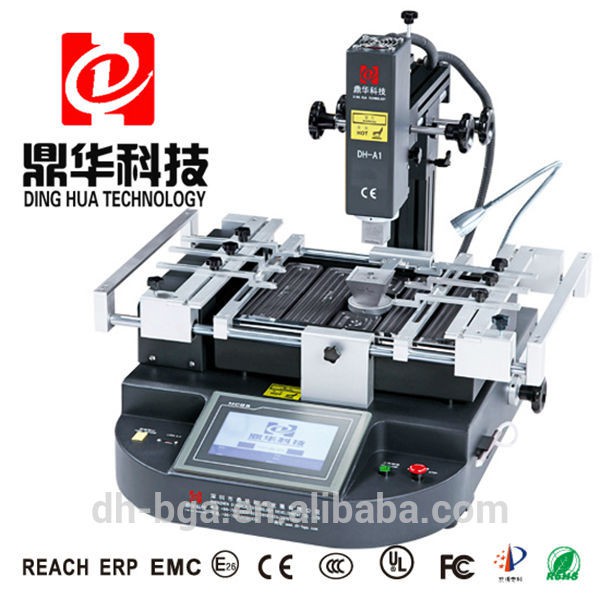

Оригинална заводска цена! DH-A1 BGA Rework Machine с IR нагревател за ремонт на Xbox360 вече е на склад.

Нашата станция за преработка се използва главно при преработването на BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED и др.

многофункционален и иновативен дизайн, машината Dinghua може да направи преместване, монтиране и запояване на едно гише.

1. Спецификация

2.Описание на станцията за преработка DH-A1 BGA

1. С гласово предупреждение 5-10 секунди преди завършване на нагряването: напомнете на оператора да вземе bga чипа навреме. След

отоплението, охлаждащият вентилатор ще работи автоматично, когато температурата се охлади до стайна температура (<45℃ ),

охладителната система ще спре автоматично, за да предотврати стареенето на нагревателя.

2. Одобрение за сертификат CE. Двойна защита: Защита от прегряване + функция за аварийно спиране.

3. Външно свързване с цифров поялник за бързо, удобно и високоефективно почистване на калай!

4. Лазерно позициониране, лесно и удобно за позициониране.

3.Защо трябва да изберете Dinghua?

1. Ние сме професионален производител на станции за преработка на BGA. И са в тази област повече от 13 години.

Занимава се с дизайн, разработка, производство и продажба.

2. Нашата машина е с най-добро качество с ниска цена. Популярни са сред сервиза и училищата за обучение по целия свят.

Добре дошли да бъдете наш агент.

3. Бърза доставка: FedEx, DHL, UPS, TNT и EMS. Много модели на склад през цялото време.

4. Плащане: Western Union, PayPal, T/T.

5.OEM и ODM са добре дошли.

6. Цялата машина ще бъде оборудвана с ръководство за потребителя и CD.

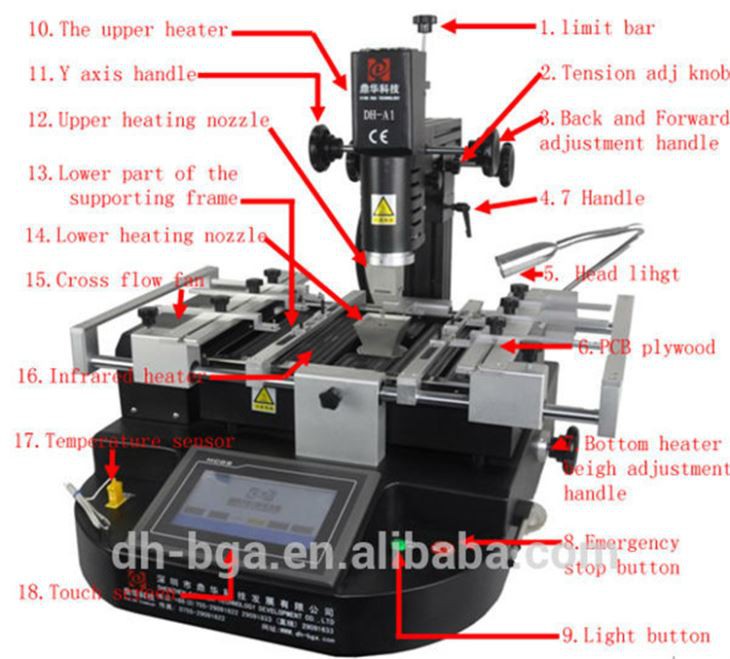

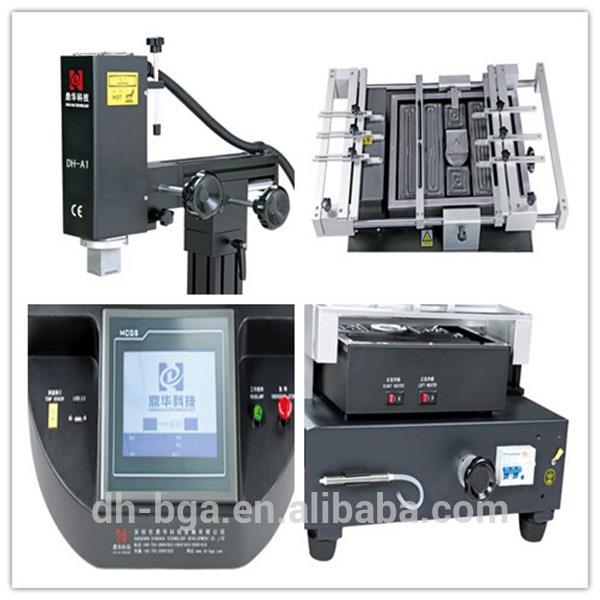

4. Подробни изображения на DH-A1 BGA СТАНЦИЯ ЗА ПРЕРАБОТА

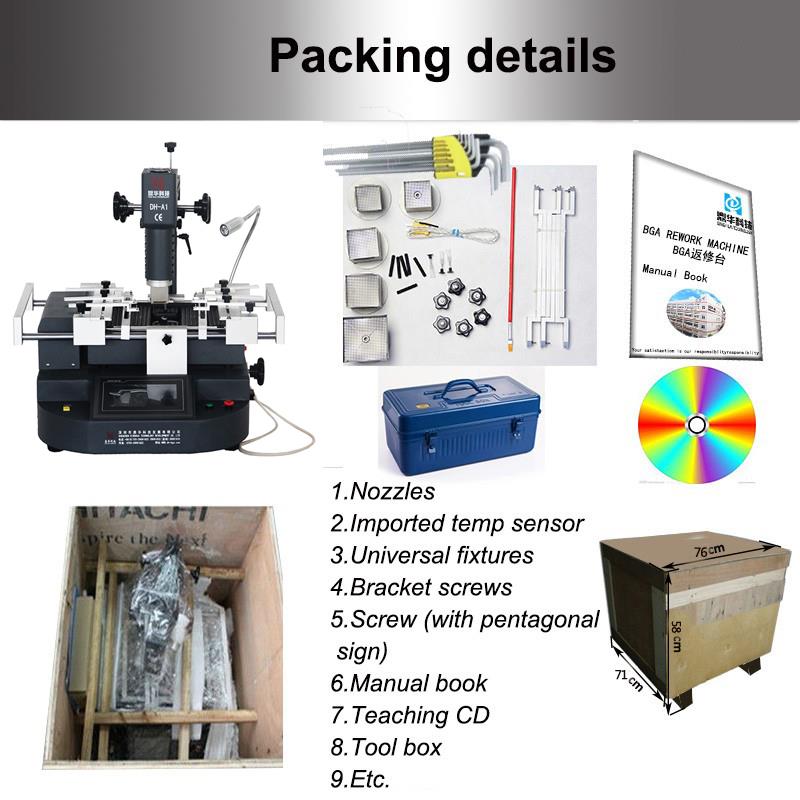

5 Подробности за опаковката и доставката на DH-A1 BGA REWORK STATION

6. Подробности за доставката на DH-A1 BGA REWORK STATION

7. Свързани знания

BGA има голямо разнообразие от видове опаковки, като формата му е квадратна или правоъгълна. Според уговорката

на топките за спояване, той може да бъде разделен на периферни, шахматно разположени и BGA с пълен масив. Според различните субстрати,

може да бъде разделен на три типа: PBGA (Plasticball Zddarray пластмасова топка), CBGA (ceramicballSddarray керамика

сачмен масив), TBGA (лентов топков решетъчен масив от носещ тип топков масив).

1, пакет PBGA (пластмасова топка).

PBGA пакет, който използва BT смола/стъклен ламинат като субстрат, пластмаса (епоксидна смес за формоване) като уплътнителен материал,

топка за спояване като евтектичен припой 63Sn37Pb или евтектичен припой 62Sn36Pb2Ag (Вече някои производители използват безоловен припой),

топката за спояване и връзката на пакета не изисква използването на допълнителна спойка. Има някои PBGA пакети, които са кухини

структури, които са разделени на кухина нагоре и кухина надолу. Този вид PBGA с кухина е за подобряване на разсейването на топлината

производителност, тя се нарича топлинно подобрена BGA, съкратено като EBGA, а някои също наричани CPBGA (кухина пластмасова сферична матрица).

Предимствата на пакета PBGA са следните:

1) Добра термична съвместимост с PCB платка (печатна платка - обикновено FR-4 платка). Коефициентът на топлинно разширение (CTE)

на BT смола/стъклен ламинат в PBGA структурата е приблизително 14 ppm/градус, а този на PCB е приблизително 17 ppm/cC.

КТР на двата материала са относително близки, което води до добро термично съвпадение.

2) В процеса на претопяване, самоподравняването на топката за спояване, тоест повърхностното напрежение на топката за спойка може да се използва за

постигнете изискванията за подравняване на топката за спояване и подложката.

3) Ниска цена.

4) Добри електрически характеристики.

Недостатъкът на пакета PBGA е, че е чувствителен към влага и не е подходящ за пакети с устройства, които изискват

херметичност и висока надеждност.

2, пакет CBGA (серия от керамични топки).

В серията BGA пакети CBGA има най-дълга история. Подложката му е многослойна керамика, а металният капак е запоен

субстрата с уплътнителна спойка за защита на чипа, проводниците и подложките. Материалът на топката за спояване е високотемпературна евтектика

спойка 10Sn90Pb. Свързването на топката за спояване и пакета трябва да се използва нискотемпературен евтектичен припой 63Sn37Pb. The

стандартната стъпка на топката е 1,5 мм, 1,27 мм, 1.0 мм.

Предимствата на пакета CBGA (ceramic ball array) са следните:

1) Добра херметичност и висока устойчивост на влага, което води до висока дългосрочна надеждност на опакованите компоненти.

2) Електрическите изолационни свойства са по-добри от PBGA устройствата.

3) По-висока плътност на опаковката от PBGA устройствата.

4) Топлинните характеристики са по-добри от PBGA структурата.

Недостатъците на пакета CBGA са:

1) Поради голямата разлика в коефициента на топлинно разширение (CTE) между керамичния субстрат и PCB (CTE на

Керамичният субстрат A1203 е около 7ppm/cC, а CTE на PCB е около 17ppm на писалка), топлинното съвпадение е лошо и

умората на спойката е основният режим на повреда.

2) В сравнение с PBGA устройствата, цената на опаковката е висока.

3) Подравняването на топчетата за спояване по ръба на опаковката е по-трудно.

3, CCGA (ceramiccolumnSddarray) решетка от керамични колони

CCGA е модифицирана версия на CBGA. Разликата между двете е, че CCGA използва колона за запояване с диаметър 0,5 mm

и височина от 1,25 mm до 2,2 mm вместо 0.87 mm топка за спояване в CBGA за подобряване на устойчивостта на умора на спойката

става. Следователно колонната структура може по-добре да облекчи напрежението на срязване между керамичния носител и печатната платка, причинено от

термичното несъответствие.
