BGA машина Smd Rework Station за лаптоп
1. Регулиране на горния въздушен поток2. Оптичен CCD с разделена визия3. Екран на монитор с HD разделителна способност 4. Запаметени масивни температурни профили
Описание

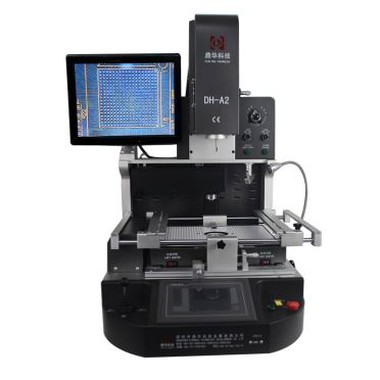

BGA машина SMD преработваща станция за лаптоп
Автоматичната BGA преработваща станция DH-A2 се състои от 3 нагревателни зони, сензорен екран за настройка на времето и температурата и система за визуализация и др. използва се за ремонт на лаптопи, мобилни телефони, телевизори и други дънни платки.
1. Приложение на BGA машина SMD преработваща станция за лаптоп
Може да ремонтира дънната платка на компютър, смартфон, лаптоп, MacBook логическа платка, цифров фотоапарат, климатик, телевизор и друго електронно оборудване от медицинската индустрия, комуникационната индустрия, автомобилната индустрия и др.
Запояване, reball, разпояване на различни видове чипове: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED чип.
2. Характеристики на продукта наBGA машина SMD преработваща станция за лаптоп
* Мощни функции: преработете BGA чип, PCBA и дънни платки с много висок процент на успех на ремонта.
* Отоплителна система: Контролирайте стриктно температурата, което е от съществено значение за високия процент на успех на ремонта
* Охладителна система: Ефективно предпазва PCBA/дънните платки от излизане от форма, което може да избегне лошо запояване
* Лесен за работа. Не са необходими специални умения.
3.Спецификация на BGA Rework Station в Индия
| Мощност | 5300W |
| Горен нагревател | Топъл въздух 1200W |
| Нагревател Bollom | Горещ въздух 1200W, инфрачервен 2700W |
| Захранване | AC220V± 10% 50/60Hz |
| Измерение | Д530*Ш670*В790 мм |
| Позициониране | V-groove PCB поддръжка и с външно универсално приспособление |
| Контрол на температурата | Термодвойка тип К. управление със затворен контур. самостоятелно отопление |
| Точност на температурата | ±2 градуса |
| Размер на печатната платка | Макс. 450*490 мм, Мин. 22*22 мм |
| Фина настройка на работната маса | ±15 мм напред/назад, ±15 мм надясно/наляво |
| BGA чип | 80*80-1*1 мм |
| Минимално разстояние между стружките | 0.15 mm |
| Сензор за температура | 1 (по избор) |
| Нетно тегло | 70 кг |
4.Подробности за BGA Rework Station в Индия
5.Защо да изберете нашата станция за преработка на BGA в Индия?
6.Сертификат на BGA Rework Station в Индия
За да предложи качествени продукти, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD беше първият, който премина сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за да подобри и усъвършенства системата за качество, Dinghua премина сертификат за одит на място по ISO, GMP, FCCA, C-TPAT.
7. Опаковане и изпращане на BGA Rework Station в Индия
8.Пратка заBGA Rework Station в Индия
Ние ще изпратим машината чрез DHL/TNT/FEDEX. Ако искате друг срок за доставка, моля, кажете ни. Ние ще ви подкрепим.
9. Условия на плащане
Банков превод, Western Union, кредитна карта.
Моля, кажете ни, ако имате нужда от друга поддръжка.
10. Ръководство за работа на BGA Rework Station в Индия
11. Свържете се с нас за BGA Rework Station в Индия
Email:john@dh-kc.com
MOB/Whatsapp/Wechat: +86 15768114827
Щракнете върху връзката, за да добавите моя WhatsApp:
https://api.whatsapp.com/send?phone=8615768114827
12. Свързани знания
Принципът на обикновената система за ремонт на SMD с горещ въздух е: използване на много фин поток горещ въздух за събиране върху щифтовете и подложките на SMD за разтопяване на спойките или претопяване на спояващата паста за завършване на функцията за разглобяване или заваряване. За демонтажа се използва едновременно вакуумно механично устройство, оборудвано с пружина и гумена смукателна дюза. Когато всички места за заваряване се разтопят, SMD устройството внимателно се засмуква. Потокът от горещ въздух на системата за ремонт на горещ въздух SMD се осъществява чрез сменяеми дюзи за горещ въздух с различни размери. Тъй като потокът горещ въздух излиза от периферията на нагревателната глава, той няма да повреди SMD, субстрата или околните компоненти и е лесно да се разглобява или заварява SMD.
Разликата между системите за ремонт от различни производители се дължи главно на различни източници на отопление или различни режими на потока горещ въздух. Някои дюзи създават горещ въздушен поток около и в долната част на SMD устройството, а някои дюзи само пръскат горещия въздух над SMD. От гледна точка на защитните устройства е по-добре да изберете въздушен поток около и в долната част на SMD устройствата. За да се предотврати деформацията на печатната платка, е необходимо да се избере система за ремонт с функция за предварително нагряване в долната част на печатната платка.
Тъй като спойките на BGA са невидими в долната част на устройството, системата за преработване трябва да бъде оборудвана със система за разделяне на светлината (или оптична система за отразяване на дъното) при повторно заваряване на BGA, така че да се гарантира точното подравняване, когато монтаж BGA.
13.2 Стъпки за ремонт на BGA
Стъпките за ремонт на BGA са основно същите като стъпките за традиционния ремонт на SMD. Конкретните стъпки са както следва:
1. Премахнете BGA
поставете плочата за монтаж на повърхността, която трябва да се разглоби, върху работната маса на системата за преработка.
Поставете плочата за сглобяване на повърхността за разглобяване BGA върху работната маса на системата за преработка.
изберете квадратната дюза за горещ въздух, съответстваща на размера на устройството, и монтирайте дюзата за горещ въздух на свързващия прът на
горния нагревател. Обърнете внимание на стабилната инсталация
закопчайте дюзата за горещ въздух на устройството и обърнете внимание на равномерното разстояние около устройството. Ако има елементи около устройството, които влияят на работата на дюзата за горещ въздух, първо отстранете тези елементи и след ремонт ги заварете обратно.
изберете вендузата (дюзата), подходяща за устройството, което ще разглобявате, регулирайте височината на устройството за вакуумна смукателна тръба с отрицателно налягане на смукателното устройство, спуснете горната повърхност на вендузата, за да влезе в контакт с устройството,
и включете превключвателя на вакуумната помпа
Когато настройвате температурната крива на разглобяване, трябва да се отбележи, че температурната крива на разглобяване трябва да бъде
зададен според специфичните условия като размера на устройството и дебелината на печатната платка. В сравнение с
при традиционния SMD, температурата на разглобяване на BGA е с около 150 градуса по-висока.
включете нагревателната мощност и регулирайте обема на горещия въздух.
когато спойката се разтопи напълно, устройството се абсорбира от вакуумната пипета.
повдигнете дюзата за горещ въздух, затворете превключвателя на вакуумната помпа и хванете разглобеното устройство.
2. Отстранете остатъчната спойка върху платката и почистете тази област
използвайте поялник, за да почистите и изравните остатъчния калай за запояване на PCB подложката и използвайте оплетка за демонтиране и заваряване
и плоска лопатообразна глава на поялник за почистване. Внимавайте да не повредите подложката и маската за запояване по време на работа.
почистете остатъците от флюса с почистващ препарат като изопропанол или етанол.
Обработка на обезвлажняване Тъй като PBGA е чувствителен към влага, е необходимо да се провери дали устройството е чувствително
амортизиран преди монтажа и изсушете амортизираното устройство.
(1) методи и изисквания за обработка на обезвлажняване:
След разопаковането проверете картата за показване на влажността, прикрепена към опаковката. Когато посочената влажност е повече от 20% (четете, когато е 23 градуса ± 5 градуса), това показва, че устройството е навлажнено и устройството трябва да бъде обезвлажнено преди монтаж. Изсушаването може да се извърши в електрическа пещ за сушене и да се пече 12-20h при 125 ± градуса.
(2) предпазни мерки за обезвлажняване:
(a) устройството трябва да бъде подредено в устойчива на висока температура (повече от 150 градуса) антистатична пластмасова тава за печене.
б) фурната трябва да бъде добре заземена, а китката на оператора трябва да бъде снабдена с антистатична гривна с добро заземяване.
