Станция Reballing BGA Tech

Станция Reballing BGA Tech

BGA технологията за реболиране на станции се отнася до процеса на подмяна на топчетата за запояване върху чип с решетъчна решетка (BGA).

BGA е вид опаковка за повърхностен монтаж, използвана за интегрални схеми, където чипът е монтиран върху печатна платка

използвайки набор от малки топчета спойка.

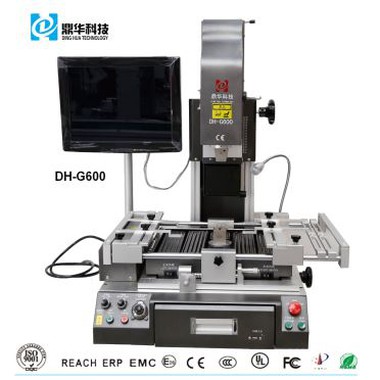

1.Прилагане на автоматична станция Reballing BGA Tech

Работа с всички видове дънни платки или PCBA.

Запояване, reball, разпояване на различни видове чипове: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED чип.

2. Характеристики на продукта наАвтоматична станция Reballing BGA Tech

3.Спецификация наАвтоматична станция Reballing BGA Tech

4.Подробности заАвтоматична станция Reballing BGA Tech

5. Защо да изберете нашияАвтоматична станция Reballing BGA Tech?

6.Удостоверение заАвтоматична станция Reballing BGA Tech

Сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за подобряване и усъвършенстване на системата за качество,

Dinghua е преминал сертификат за одит на място по ISO, GMP, FCCA, C-TPAT.

7.Опаковане и изпращане наАвтоматична станция Reballing BGA Tech

8.Пратка заАвтоматична станция Reballing BGA Tech

DHL/TNT/FEDEX. Ако искате друг срок за доставка, моля, кажете ни. Ние ще ви подкрепим.

9. Условия на плащане

Банков превод, Western Union, кредитна карта.

Моля, кажете ни, ако имате нужда от друга поддръжка.

10. Оперативна демонстрация на Station Reballing BGA Tech?

11. Свързани знания

Правилният процес на преформатиране:

Технологията за запояване с препълване не е толкова проста, колкото си мислят много хора. Особено когато се изисква

постигане на нулеви дефекти и гаранции за надеждност (живот) на заварката. Мога само да споделя опита си с вас за

времето.

За да се осигури добър процес на запояване чрез препълване, трябва да се направи следното:

1. Разберете изискванията за качество и запояване на вашия PCBA, като максимална температура

изисквания и спойки и устройства, които са най-необходими за живота;

2. Разберете трудностите при запояване на PCBA, като например частта, където е отпечатана спояващата паста

по-голяма от подложката, частта с малка стъпка и други подобни;

3. Намерете най-горещата и най-студената точка на PCBA и запоете термодвойката в точката;

4. Определете други места, където се изисква измерване на температурата с термодвойка, като BGA пакет

и долни запоени съединения, топлочувствителен корпус на устройството и т.н. (използвайте всички канали за измерване на температурата, за да получите

най-много информация)

5. Задайте първоначалните параметри и ги сравнете със спецификациите на процеса (Бележка 9) и корекциите;

6. Запоеният PCBA беше внимателно наблюдаван под микроскоп, за да се наблюдава формата и състоянието на повърхността

на спойката, степента на намокряне, посоката на потока на калай, остатъците и топките на спойката върху

PCBA. По-специално, обърнете повече внимание на трудностите при заваряване, записани във втората точка по-горе. Общо взето,

няма да възникнат дефекти при заваряване след горните настройки. Въпреки това, ако има повреда, за анализа на режима на повреда,

регулирайте механизма, за да съответства на управлението на горната и долната температурна зона. Ако няма грешка, решете дали

за да направите оптимизация на фината настройка от получената крива и състоянието на спойката на платката. Целта е да

направете зададения процес най-стабилен и най-малко рискован. Когато обмисляте настройката, помислете за пещта

проблемът с натоварването и проблемът със скоростта на производствената линия, за да се постигне добър баланс между качество и продукция.

Корекцията на горната крива на процеса трябва да се определи с действителния продукт. С помощта на тестова дъска за

действителен продукт, цената може да бъде проблем. Някои потребители сглобяват платки, които са много скъпи, което кара потребителите

да нямате желание да тествате често температурата. Потребителите трябва да оценят разходите за въвеждане в експлоатация и разходите за

проблемът. В допълнение, цената на тестовата дъска може да бъде допълнително спестена чрез използването на фалшификати, скрап дъски и селективни

поставяне.
