Оптична станция за преработка на BGA на CCD камера
1. ВЪВЕДЕНИЕ НА ПРОДУКТА РЪКОВОДСТВЕНО РАБОТА! · Highly efficient 1200 W hot air heating head · Focused precise 1200 W hot air lower heating · Large-area IR bottom heating (2700 W) · Integrated vacuum pipette for component removal and placement · Highly accurate placement with integrated force sensor ·...
Описание
1. Въведение на продукта
A CCD Camera Optical BGA Rework Station is a high-precision tool used for repairing BGA (Ball Grid Array) chips. It features a built-in CCD camera and optical alignment system to ensure accurate positioning of components. The camera allows real-time visual alignment between the chip and PCB pads, greatly improving accuracy and reducing the risk of Несъответствие . Този тип станция е идеален за деликатни или ремонти на платката с висока плътност, където прецизността е критична .
Ръководна преработка - Прецизността отговаря на властта
- Оборудван с високоефективна 1200 W горещ въздух горна отоплителна глава
- Фокусирано и прецизно 1200 W по -ниско отопление с горещ въздух
- Инфрачервено дъно нагревател 2700 W за равномерно отопление
- Вградена вакуумна пипета за лесно отстраняване и поставяне на компоненти
- Интегриран сензор за сила за високо точно поставяне на компоненти
- Подобрена система за визуално насочване за прецизно подравняване
- Позициониране на софтуер за оптимизиран работен процес
- Регулиране на микрометър за точност на поставяне на фино настроени разположения
- Идеален за всички видове приложения за ремонт и преработка на ниво чип
2. Спецификации на продукта
| Размери (W X D X H) в mm | 660 x 620 x 850 |
| Тегло в кг | 70 |
| Антистатичен дизайн (Y/N) | Y |
| Мощност в W | 5300 |
| Номинално напрежение във V ac | 220 |
| Горно отопление | HOT AIR 1200W |
| По -ниско отопление | HOT AIR 1200W |
| Зона за предварително нагряване | Инфрачервен 2700W, размер 250 x330mm |
| Размер на печатни платки в мм | от 20 x 20 до 370 x 410 (+x) |
| Размер на компонента в мм | от 1 х 1 до 80 х 80 |
| Работа | 7- инчов вграден сензорен екран . 800*480 Разделителна способност |
| Тестов символ | CE |

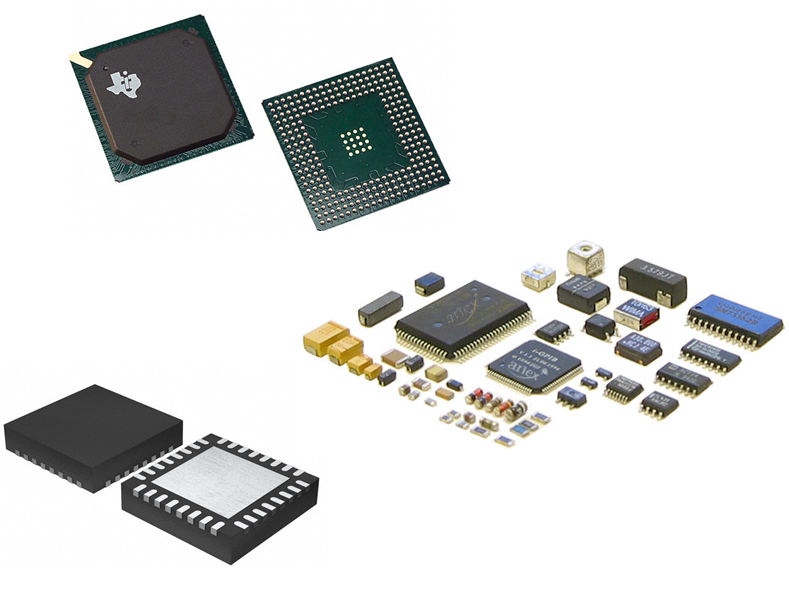

3. приложения за продукти
Нашите системи за преработка поддържат пълна гама от SMD компоненти - от Ultra -Small Designs (008004) до големи BGAs - с прецизен контрол върху всички параметри на процеса, за да се справят с всяко предизвикателство с увереност .
Проектиран за всички нужди за преработка на SMD, осигурявайки надеждни, добри резултати за преработени компоненти .

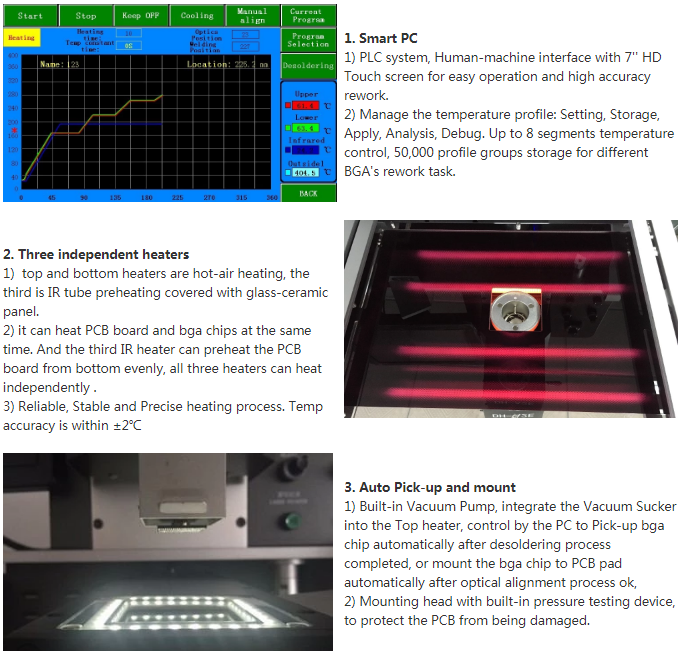

4. Подробности за продукта
5. Квалификация на продуктите
6. Нашите услуги
В Dinghua ние предоставяме разнообразни технически услуги и услуги за поддръжка на продажби както на съществуващи, така и на бъдещи клиенти, включително:
• Данни и информация за продукта
• Поддръжка за инсталиране и калибриране
• Поддръжка на процеса на преработка на SMT/BGA
• Поддръжка на поддръжка и гаранция
• Поддръжка за надграждане и актуализиране на софтуера
7. Често задавани въпроси
● Искам да стана агент на Shenzhen Dinghua Technology Development Co ., Ltd . Предлагате ли OEM услуга?
A:SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD. is looking for agents in different global markets. We have our own R&D department. OEM and ODM services are available. Business partners from all over the world are warmly welcome to visit our factory.
● Какви видове машини за пренасочване на BGA се развива Shenzhen Dinghua Development Co ., Ltd . главно произвеждате?
Основните категории продукти включват:
Клавиатура BGA пренасочвания станции
Ръчни станции за преработка на BGA с сензорни екрани
Ръчни станции за преработка на BGA с сензорни екрани и оптични системи за подравняване
Полуавтоматични станции за преработка на BGA с сензорни екрани и оптични системи за подравняване
Напълно автоматични станции за преработка на BGA с сензорни екрани и оптични системи за подравняване
● Колко дюзи предлагате?
A:Ние предоставяме 3 горни дюзи и 2 долни дюзи . Всички дюзи са изработени от анти-руст титаниев сплав . горната дюза е проектирана с отдушник за отстъпки, за да се защити околните компоненти . магнитната дюза е лесна за инсталиране, регулиране и заместване.
