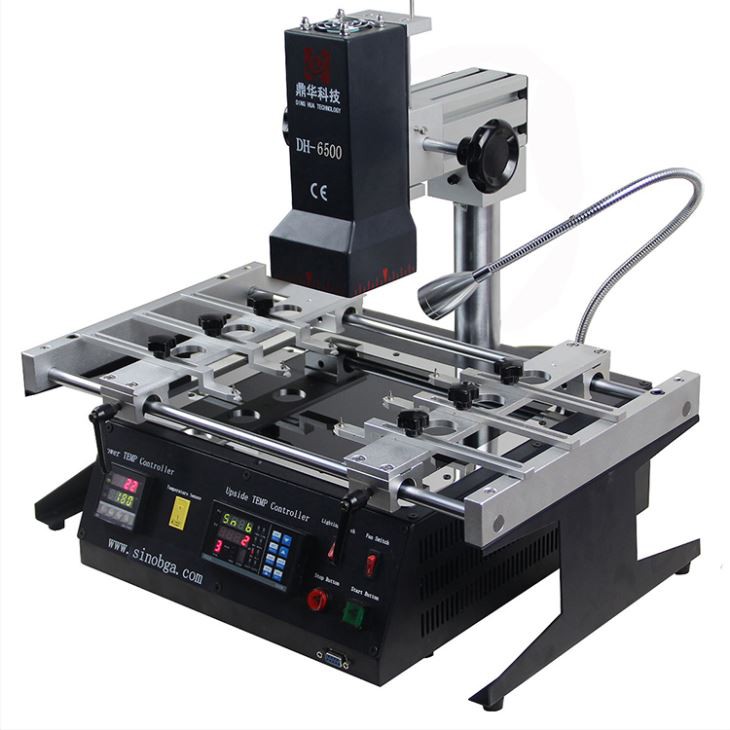

SMD BGA REWORWAT станция

IR клавиатура BGA Reballing Machine

Пълна IR BGA преработена станция с две зони за отопление, подходяща за големи чипове (до 80 × 80 mm) и различни PCB като тези в телевизори, игрални конзоли и компютри .



1. Производствен параметър на станцията за преработка на SMD BGA

Обща мощност	2300W
Горен нагревател	450W
Долен нагревател	1800W, изцяло затворено в отделение, екрано от стъкло
Мощност	110 ~ 250V 50/60Hz
Движение на горната глава	Нагоре / надолу, завъртете свободно .
Осветление	Taiwan LED работна светлина, всеки ъгъл, регулиран .
Съхранение	Съхранявайте 10 групи температурни профили
Позициониране	Поддръжката на V-Groove, PCB може да се регулира в посоките x, y с външно универсално приспособление
Контрол на температурата	K сензор, затворен цикъл
Температурна точност	± 2 градуса
Размер на печатни платки	MAX 270 * 320 mm min 20 * 20 mm
BGA чип	5*5 ~ 80*80 mm
Минимално разстояние между чипс	0,15 mm
Външен сензор за нрав	1pc
Размери	L480 × W370 × H390 mm
Нетно тегло	Приблизително 15,5 кг





2. Подробности за продукта

Топ IR нагревател: 80 × 80 mm, 450 W, 110–240 V (незадължително) . може да загрее почти всички типове чипове .

Подходящ за дънни платки до 270 × 320 mm .

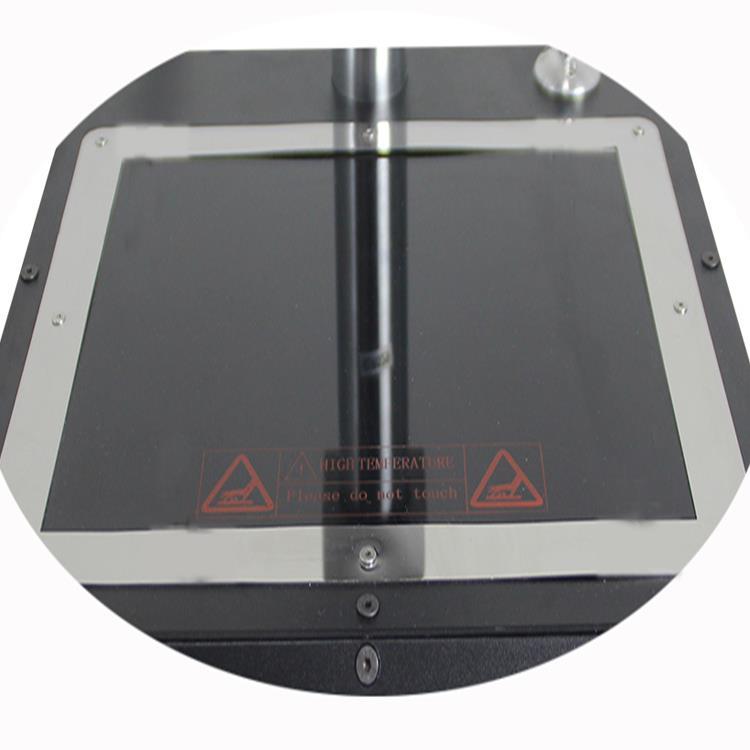

Долен IR нагревател: Напълно затворен със стъклен щит .

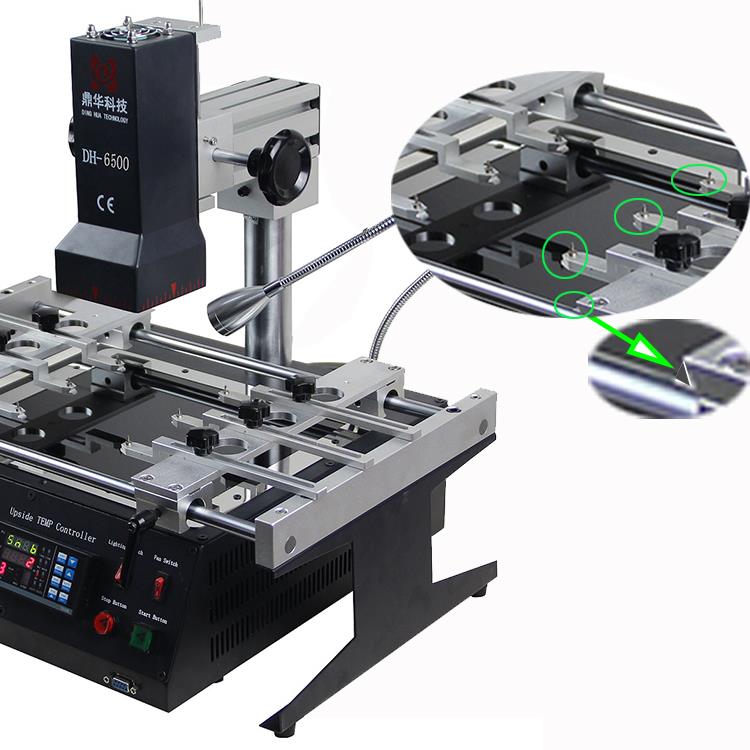

Универсални телаВключете клипове за крокодил, "V" канали и изпъкнали поддръжка за осигуряване на PCBs от всякакви телевизори и компютри с форма на iPhone .

Без значение, PCB е телевизия, компютър, въпреки че iPhone и т.н. .

Универсални тела за всяка печатна платка с неправилна форма

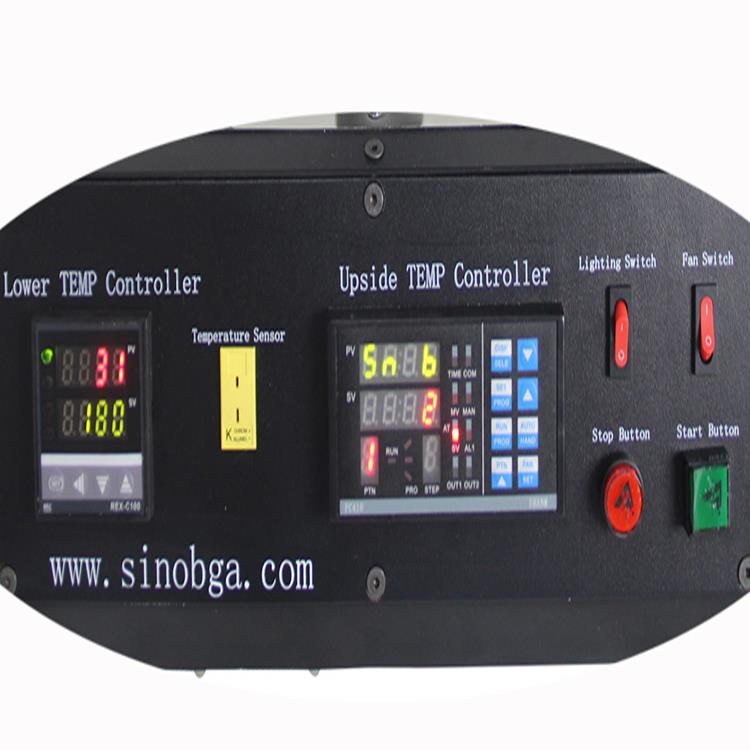

Инструментален панел за настройка на температурата и времето, лесен за работа и използване удобно

Панел с инструменти



3. Специална характеристика

• Импортирани висококачествени, трайни нагреватели .
• Инфрачервена керамична плоча за предварително загряване на тайван със стъклен екранинг .
• Дву зона IR отопление: както горната, така и долната зона за предварително нагряване .
• K-тип контрол на температурата със затворен контур с точност ± 2 градуса .
• Външен конектор на сензора за по -точни показания на температурата .
• Звуково предупреждение: Гласово напомняне 5–10 s преди завършването на отоплителния цикъл, помагайки на оператора да се подготви .



4. Нашата услуга IR клавиатура BGA Reballing Machine

• Преди доставка: Всяка машина претърпява 24 -часов вибрационен тест, последван от окончателна проверка .
• След доставка: След пристигането си в митницата се свързваме с вас по имейл, телефон или WhatsApp, за да ви помогнем с клирънс .
• При получаване: Ние предоставяме насоки за инсталиране и оперативна поддръжка .

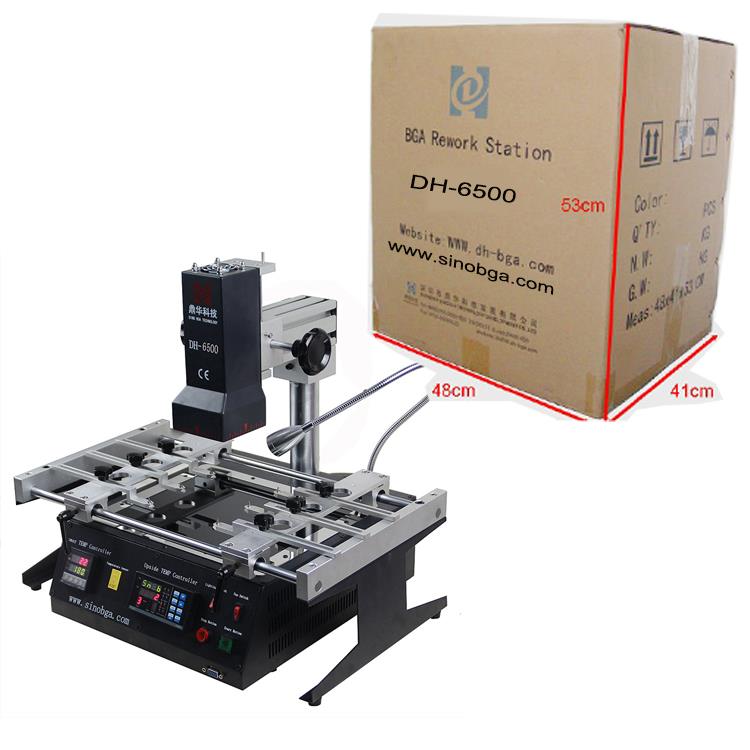

5. Опаковане

• Калъф за картонена опаковка с вложки от пяна за сигурен транспорт .
• Опаковани размери: 48 × 53 × 41 см; Бруто тегло: 23 кг .



Често задавани въпроси



Инструменти и материали

Repair is, and may always remain, a highly labor-intensive operation that relies more on individual operator skills than on automation. Despite the availability of excellent repair tools, many in-house repair operations are poorly equipped. The following are some basic guidelines for the essential equipment needed in a modern repair operation:



1. Ергономична работна станция

Effective repair work cannot be performed on an old workbench or makeshift setup. PC board repair requires a high level of concentration and dexterity. Therefore, a proper workstation - ESD-grounded and equipped with adequate lighting, power outlets, and ergonomic comfort - is essential. Whenever possible, frequently used systems should be securely mounted to the work surface to Подобрете ефективността .





2. Висококачествен стерео микроскоп

Precision repair cannot be done without this type of microscope available at all times. Limited access is inadequate, as it must be used continuously. While video cameras and monitors may be suitable for inspection or training, they lack the clarity provided by quality optics. In addition, the microscope must have good lighting. Halogen or fiber optic осветителни системи с гъвкави goosecks за посока на светлината са най -добрите опции за тази цел .



3. Запояване

Прецизното запояване е жизненоважно за съвременните ремонтни операции . техниците вече не могат да разчитат на традиционни инструменти за запояване, които обикновено са били използвани само преди няколко години . Те изискват най-висококачествени ютии за запояване, които са силно контролируеми, ергономично проектирани и съвместими с широк спектър от фини накрайници.



4. Инструменти за премахване на компоненти

The increasing variety of components - both large and small - demands a range of specialized tools and techniques for safe and efficient removal. These tools typically use one of the following heating methods: conductive (by contact), convective (by hot gas), or infrared (by focused infrared lamps). Each method has its advantages and limitations depending on the specific application.



5. Станция за предварително загряване

Когато е възможно, предварително загрейте цялата PC платка, преди да премахнете SMT компоненти . предварителното нагряване, намалява топлинния шок от локализираното отопление и ускорява процеса на преработка ., докато повечето съоръжения имат втвърдяващи или сушещи фурни, след това е необходима за прегряване на станцията за прегряване или сушене, често е необходимо да се преодолеят или изсушават, за да се излекуват или изсушаващите температури, да се налагат в станция за предварително загряване, за да се поддържат или изсушаващите температури, често са необходими PREHEETER .}, която е необходима за подгряване на станцията за прегряване, често е необходима за поддържане на станция за прегряване, за да се поддържат или сушене на станция за прегряване, често е необходима за поддръжка на станция за прегряване на борда.… Изважда се от фурната или я загрейте от температурата на околната среда .



6. Микро пробиване и смилане

Обемни, ръчни инструменти за пробиване и шлайфане, в които се помещават както моторите, така и захранването в наконарския рък, са трудни за контрол за подробна работа за ремонт . Лек, висококачествен, сондажен инструмент за зъбен стил е предпочитан за прецизни задачи .
