Цена на машина за реболинг BGA

Цена на машина за реболинг BGA

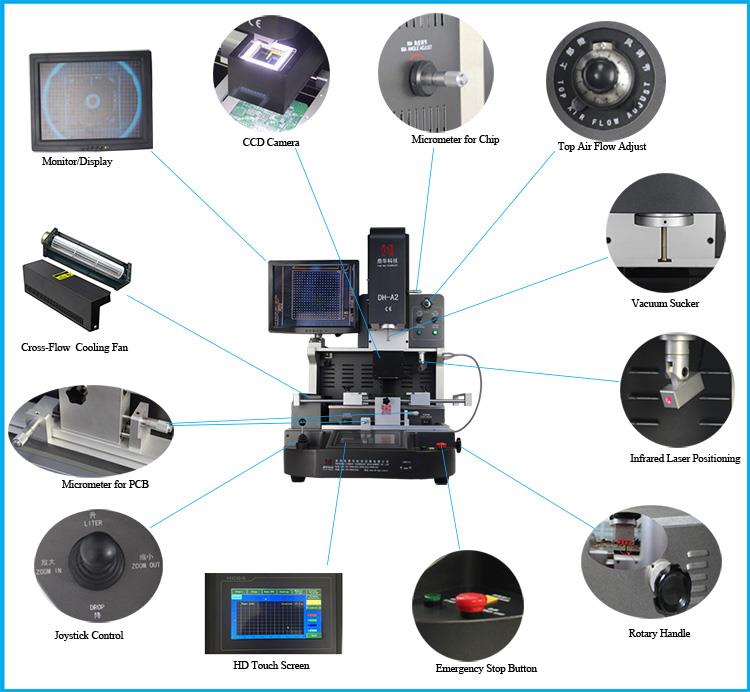

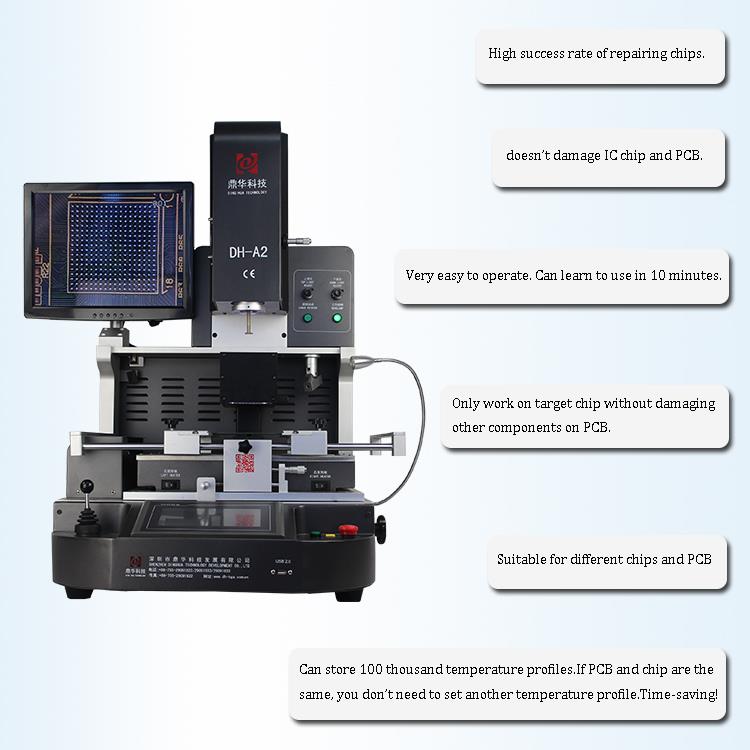

1. Характеристики на продукта на BGA Reballing Machine Цена

• Автоматично демонтаж, монтаж и запояване. Автоматично разпояване, монтаж и запояване.

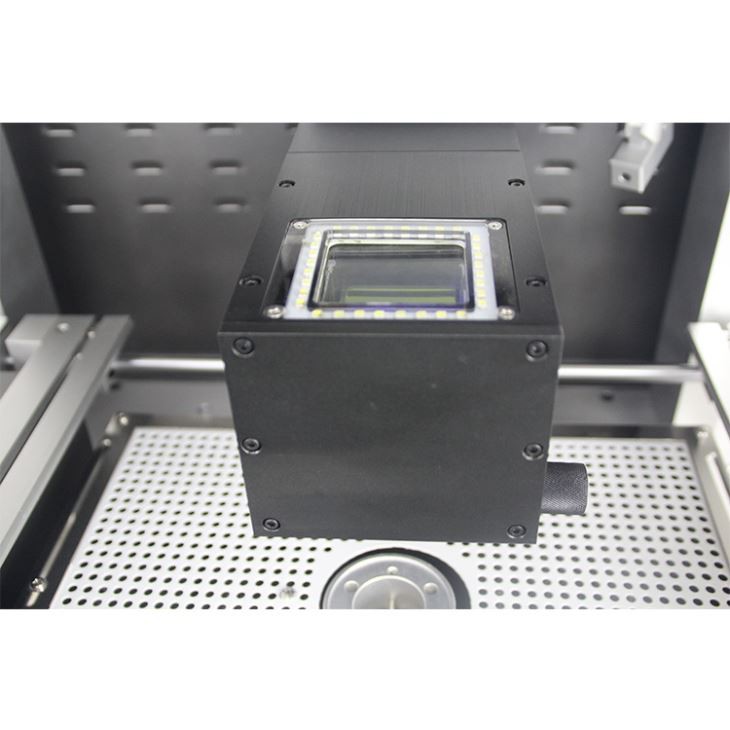

•CCD камерата осигурява прецизно подравняване на всяка спойка,

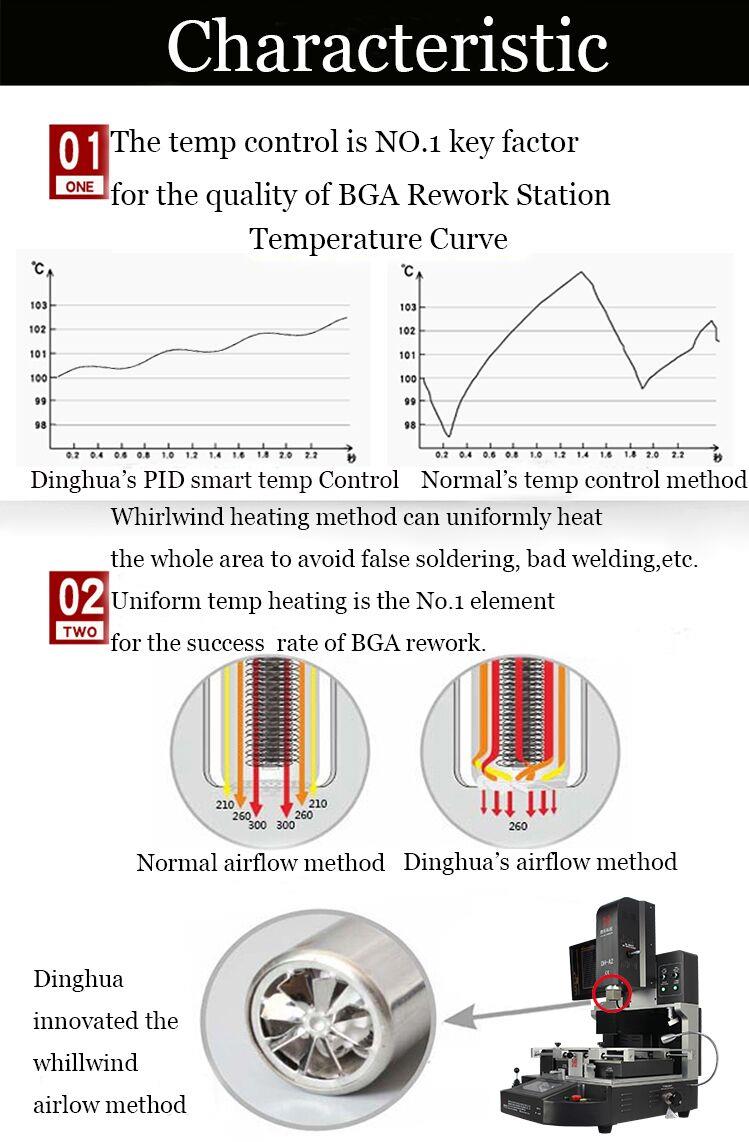

•Три независими нагревателни зони осигуряват прецизен контрол на температурата.

• Централната опора с кръгли отвори с горещ въздух е особено полезна за PCB и BGA с голям размер, разположени в центъра на

PCB. Избягвайте ситуация на студено запояване и падане на IC.

•Температурният профил на долния нагревател за горещ въздух може да достигне до 300 градуса, критично за дънната платка с голям размер.

Междувременно горният нагревател може да бъде настроен като синхронизирана или независима работа.

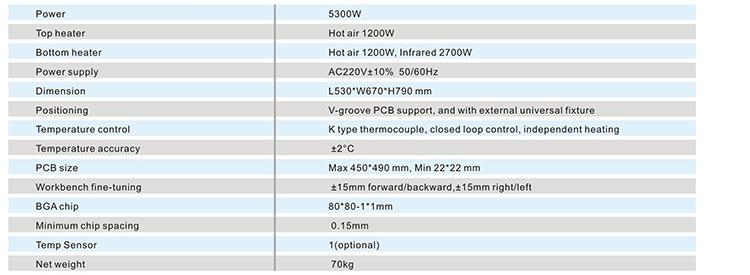

2.Спецификация на цената на BGA Reballing Machine

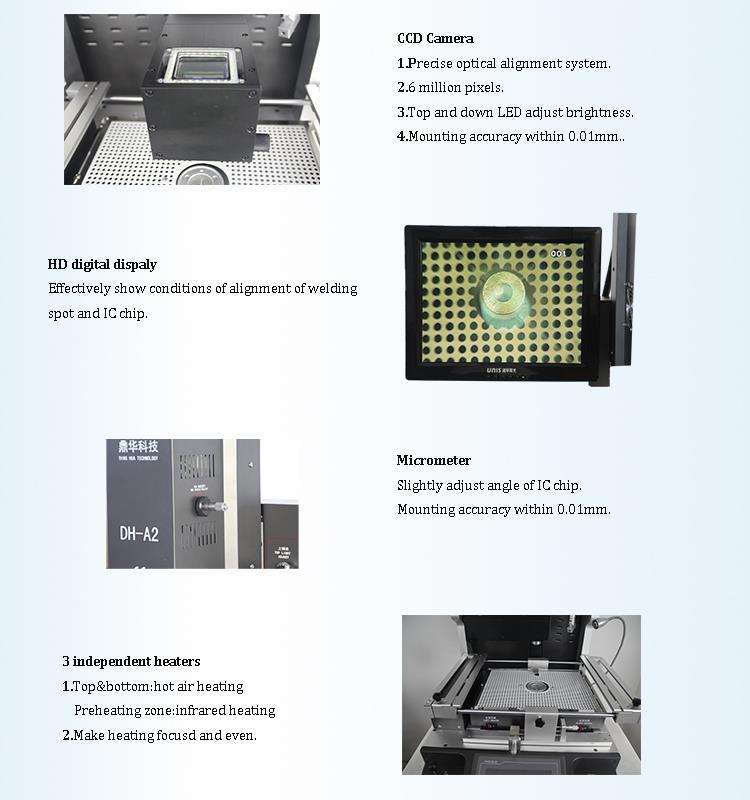

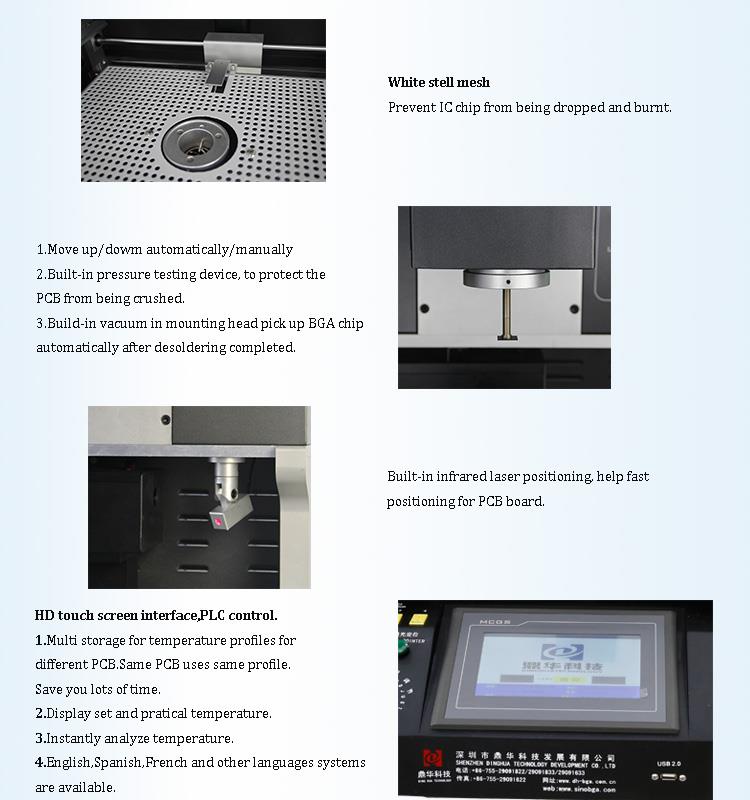

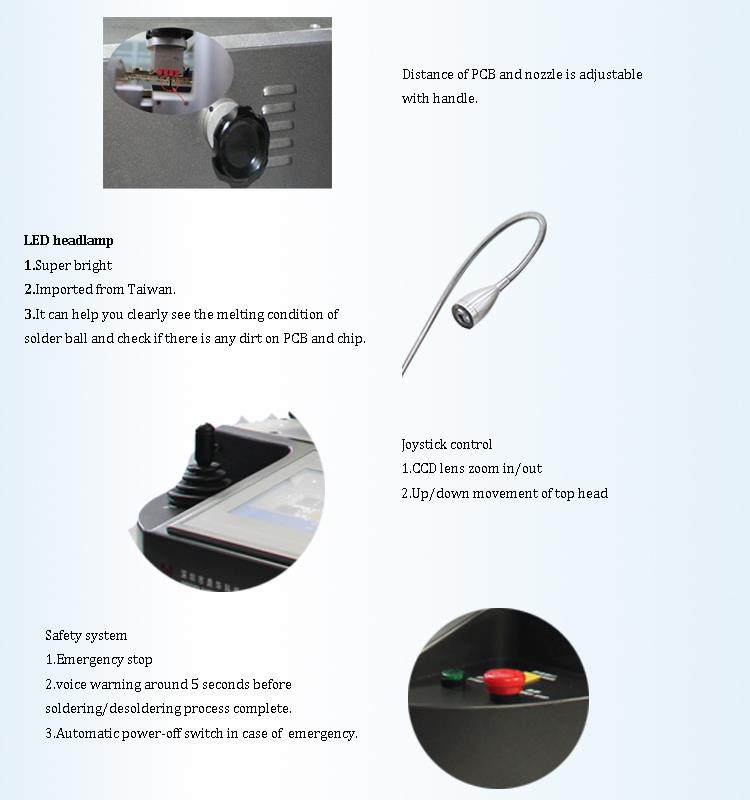

3. Подробности за цената на BGA Reballing Machine

4. Защо да изберете цената на нашата BGA машина за реболинг?

5.Сертификат за цената на BGA Reballing Machine

За да предложи качествени продукти, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD беше първият, който

преминават сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за подобряване и усъвършенстване на системата за качество,

Dinghua е преминал сертификат за одит на място по ISO, GMP, FCCA, C-TPAT.

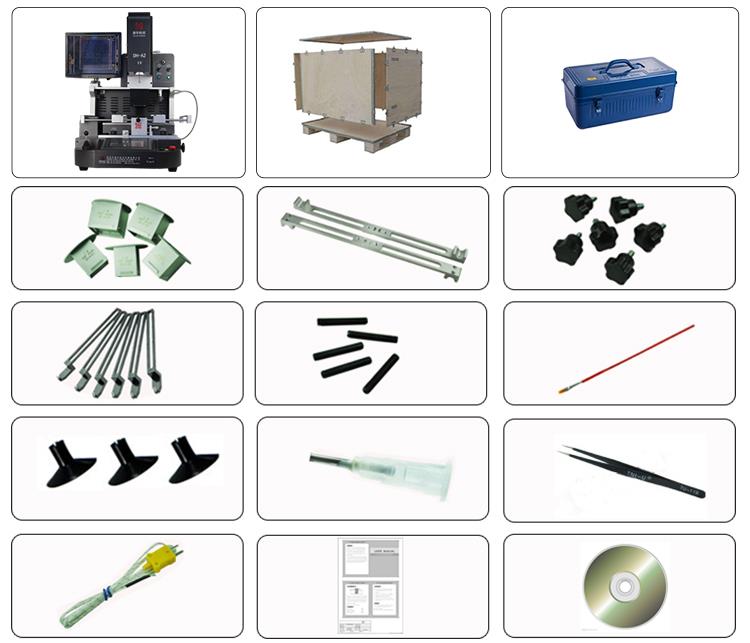

6. Опаковане и изпращане на цена на BGA машина за реболинг

7. Свързани знания за ремонт на дънна платка

Редактиране на метода на 1 контролна дъска

1. Метод за наблюдение: дали има изгоряло, изгоряло, разпенване, счупване на дъската, ръжда на гнездото и вода.

2. Метод на измерване на таблицата: дали съпротивлението плюс 5V, GND е твърде малко (под 50 ома).

3. Проверка при включване: За лошата платка високото напрежение може леко да се регулира до 0.5-1V. След включване на захранването се използва IC на ръчната платка

да накарам проблемния чип да загрее, за да се възприеме.

4. Проверка на логическа писалка: Проверете дали сигналът е силен или слаб във всеки край на входа, изхода и контролните полюси на IC, за които се подозира.

5. Идентифицирайте основните работни области: Повечето платки имат ясно разделение на работата, като например: зона за управление (CPU), зона на часовника (кристален осцилатор) (честотно деление),

област на фонова картина, зона на действие (човек, самолет), област за синтез на звук и т.н. Това е много важно за задълбочен ремонт на компютърната платка.

2 редактиране на метод за отстраняване на неизправности

1. Ще подозирате чипа, според инструкциите на ръководството, първо проверете дали има сигнал (форма на вълната) на входните и изходните клеми, ако има

няма вход, след това проверете контролния сигнал на IC (часовника) и т.н. Ако има такъв, този IC е лош Възможността е голяма, няма контролен сигнал, проследете до предишния му полюс, докато намери

повреден IC.

2. За момента не отстранявайте стълба от стълба и използвайте същия модел. Или IC със същото програмно съдържание е отзад и стартирайте, за да видите

ако е по-добре да потвърдите дали IC е повреден.

3. Използвайте метода на тангенциалната линия и джъмперната линия, за да намерите линията на късо съединение: намерете някои сигнални линии и заземителни линии, плюс 5V или други множество интегрални схеми не трябва да бъдат

свързан към късо съединение, можете да прережете линията и да измерите отново, да определите дали това е проблем с IC или проблем с повърхността на платката, или заемане на сигнали

от други интегрални схеми, за да запоите към интегралната схема с грешна форма на вълната, за да видите дали картината се подобрява и да прецените дали интегралната схема е добра или лоша.

4. Метод на контрол: Намерете добра компютърна платка със същото съдържание, за да измерите формата на вълната на щифта на съответната IC и номера на IC, за да потвърдите

дали IC е повредена.

5. Тествайте IC със софтуера ICTEST в универсалния програматор на микрокомпютъра (ALL-03/07) (EXPRO-80/100 и др.).

3 редактиране на метода за премахване

1. Метод на срязване: без повреда на дъската, не може да се рециклира.

2. Метод с плъзгане на калай: запоете калай от двете страни на щифта на IC, използвайте високотемпературния поялник, за да плъзнете напред-назад и стартирайте IC (лесно се поврежда

платката, но може да защити тестовата IC).

3. Метод на барбекю: печене на скара на алкохолни лампи, газови печки, електрически печки и др. След като калайът се разтопи на дъската, се получава IC (не е лесно за хващане).

4. Метод на калаена тенджера: Направете специална калаена тенджера върху електрическата пещ. След като калайът се разтопи, IC, който трябва да бъде разтоварен на дъската, се потапя в тенджерата и IC

може да се извади, без да се повреди дъската, но оборудването не е лесно за производство.

5. Електрически топлинен пистолет: Използвайте специален електрически топлинен пистолет, за да разтоварите филма, издухайте частта от IC, която трябва да бъде разтоварена, и след това IC след като калайът може да бъде изваден (забележка

че пневматичният пистолет трябва да се разклати, когато плочата е издухана, иначе ще издуха компютърната платка. Въпреки това, цената на въздушното оръжие е висока, като цяло около

2,000 юана.) Като професионален ремонт на хардуер поддръжката на платката е един от най-важните проекти. След това вземете дефектна дънна платка, как да определите

кой компонент има проблем?

4 Редактор на основната причина за повреда

1. Грешки, причинени от човека: включени I/O карти със захранване и повреда на интерфейси, чипове и т.н., причинени от неправилна сила при зареждане на платки и щепсели

2. Лоша среда: Статичното електричество често причинява повреда на чипа на дънната платка (особено CMOS чипа). Освен това, когато дънната платка

срещне повреда в захранването или пик, генериран от мрежовото напрежение, често поврежда чипа близо до щепсела на захранването на системната платка. Ако дънната платка

е покрит с прах, това също ще причини късо съединение на сигнала. 3. Проблеми с качеството на устройството: Повреда поради лошо качество на чипа и други устройства. Първото нещо, което трябва да се отбележи е

че прахта е един от най-големите врагове на дънната платка.

Инструкции

Инструкции за работа (3)

Най-добре е да обърнете внимание на праха. Използвайте четка, за да почистите внимателно праха от дънната платка. В допълнение, някои карти на дънната платка и чиповете са под формата на щифтове,

които често водят до лош контакт поради окисляване на щифтовете. Използвайте гумичка, за да премахнете повърхностния оксиден слой и го запушете отново. Разбира се, можем да използваме изпаряване--на трихлоретан*,

която е една от течностите за почистване на основната платка. Има и внезапно прекъсване на захранването, трябва незабавно да изключите компютъра, за да не извикате внезапно дънната платка

и захранването изгоря. Поради неправилни настройки на BIOS, ако овърклокнете... можете да скочите, за да изчистите линията и да я вземете отново. Ако BIOS е повреден, като проникване на вирус...,

можете да пренапишете BIOS. Тъй като BIOS не може да бъде измерен от инструмента, той съществува под формата на софтуер. За да се премахнат всички причини, които могат да причинят проблеми

на дънната платка, най-добре е да изчеткате BIOS на дънната платка. Има много причини хост системата да се провали. Например самата дънна платка или различни повреди на картата

I/O шината може да причини неизправност на системата. Методът на поддръжка plug-and-play е прост метод за определяне на повредата на дънната платка или I/O устройството. Методът

е да изключи платката за добавяне една по една и всеки път, когато платката бъде извадена, машината работи, за да наблюдава състоянието на работа на машината. След като таблото е задействано

обикновено след изваждане на определен блок, повредата е причинена от повреда на платката или на съответния I/O шинен слот. И веригата на товара е дефектна. Ако стартирането на системата е все още

не е нормално, след като всички платки са премахнати, повредата вероятно е в дънната платка. Методът на смяна е основно да се сменя един и същи тип добавена платка, шината

режимът е един и същ, същата функция на добавъчната платка или същия тип чип за взаимен обмен на чипове, според промяната на феномена на повредата, за да се определи повредата.

Този метод се използва най-вече в лесни за включване среди за поддръжка, като например грешки при самодиагностика на паметта, които могат да обменят една и съща памет.
