Машина за ремонт на лаптопи
Нашата BGA Rework Station е-на--станция за smd запояване, проектирана за точност, повторяемост и лесна употреба. Той съчетава оптично зрение, много-зоново отопление и автоматизирано боравене, за да отговори на взискателните нужди от ремонт на печатни платки, особено при ремонт на мобилни телефони и възстановяване на компактна електроника.
Описание
Общ преглед на продукта

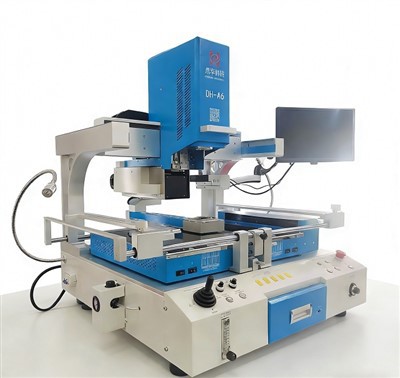

Професионална BGA Rework Station – Най-доброто решение за прецизен ремонт на мобилни телефони
Тази усъвършенствана BGA станция за преработване интегрира оптично подравняване, автоматично разглобяване/заваряване и интелигентен контрол на температурата, за да осигури водеща в индустрията-прецизност и ефективност. Проектиран за ремонт на съвременна електроника, той значително опростява преработката на BGA чипове-от най-малките SMD компоненти до големи процесори-което го прави незамениминструмент за ремонт на мобилни телефониза всяка професионална работилница.
Оборудван с CCD система за зрение с висока разделителна способност, лазерно позициониране и ±0,01 mm точност на поставяне, той напълно елиминира несъответствието. Три-зоналното отопление (горен горещ въздух + долно инфрачервено) със затворен-контур K-тип термодвойка за управление осигурява точност на температурата в рамките на ±2 градуса. С работа със сензорен екран, предварително-заредени програми и двата ръчни/автоматични режима дори сложните смени на чипове стават бързи и повтаряеми.
Независимо дали ремонтирате смартфони, таблети или други PCBA, тази станция предлага универсална съвместимост (PCB до 550×530 mm, чипове от 2x2 mm до 80x80 mm) и включва практични функции като защита от фина телена мрежа, портове за външна температура, USB експорт на данни и CE-сертифицирана защита за безопасност.
Идеален заремонт на мобилни телефониспециалисти и производители на електроника, повишава производителността, намалява човешките грешки и гарантира надеждни, професионални резултати всеки път.
Ключови характеристики
1. Система за оптично подравняване
CCD камера с регулируема-висока разделителна способност с 10x–100x увеличение, двойно-разделяне на цветовете, автоматичен-фокус и настройка на яркостта. Позволява наблюдение-на пълен изглед за предотвратяване на „мъртви ъгли“ и осигурява перфектно разположение на чипа.
2. Напълно автоматизирана работа
Автоматично демонтира, запоява и прибира чипове. PLC-управляван със стъпково моторно задвижване и линейна плъзгаща релса за прецизно движение X/Y/Z. Освобождава техниците от ръчно повторение.
3. Регулируем въздушен поток
Лекият въздушен поток може да се регулира според размера на компонента, предотвратявайки издухването на малки части по време на преработване.
4. Лазерно позициониране и държач за печатни платки с V-жлеб
Лазер бързо показва местоположението на дъската; универсално приспособление за V-жлеб държи печатни платки от 10×10 mm до 550×530 mm, с ±15 mm фина-настройка в посоки X/Y.
5.Тройни нагревателни зони с независимо управление
Горен нагревател: 1200W горещ въздух.
Долни нагреватели: Зона 2 – 1200W, Зона 3 – 4200W инфрачервена.
Всяка зона се управлява независимо чрез PID автоматична -настройка и K-тип термодвойка със затворена{2}}система.
6. Безопасност и защита
Фина стоманена мрежа на подгревателя предотвратява попадането на малки части; защита при аварийно спиране и автоматично{0}}изключване; CE сертифициран.
7.-Удобен за потребителя интерфейс със сензорен екран
Вграден-в промишлен компютър, работещ под Windows, поддържа много{1}}криви в реално-време, съхранение на програми, анализ на кривите и защита с парола. Не е необходимо специализирано обучение.
8.Двойни режими на работа
Както ръчен, така и автоматичен режим за гъвкаво отстраняване на грешки или пакетна обработка.
9. Портове за външна температура и USB експорт
1–5 опционални външни сензорни порта за точна проверка на профила; USB интерфейс за софтуерни актуализации и прехвърляне на данни към компютър.
Параметри на продуктите
| Модел | BGA преработваща станция за автоматично оптично подравняване |
| Обща мощност | 6800W |
| Захранване | AC220V±10%, 50/60Hz |
| Размер на PCB | Макс. 550×530 мм, мин. 10×10 мм |
| Съвместимост на чипове | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Точност на поставяне | ±0,01 мм |
| Точност на контрол на температурата | ±2 градуса |
| Минимална стъпка на чипа | 0,15 мм |
| Увеличение на камерата | 10x - 100x |
| Система за контрол | Вграден индустриален компютър + HD сензорен екран |
| Метод на нагряване | Горен горещ въздух + долно инфрачервено + долно предварително загряване |
| Размери (ДxШxВ) | 1022 mm × 670 mm × 850 mm |
| Нетно тегло | Приблизително. 97кг |
Разширени детайли на дизайна
Интегрирана нагревателна и поставяща глава с трансмисия с водещ винт.
8-сегментно отопление/охлаждане + 8-сегментно управление на накисване.
Вградена-вакуумна помпа с въртяща се на 60 градуса смукателна дюза (не е необходимо външно подаване на въздух).
Звуков сигнал 5–10 секунди преди завършване на цикъла; допълнителен охлаждащ вентилатор за предотвратяване на изкривяване на печатни платки.
Дюзи от сплав, налични в различни размери, въртящи се на 360 градуса и лесни за смяна.
Портовете за външна температура позволяват-профилиране и калибриране в реално време.
Защо да изберете нашата станция за преработка?
Тази машина не е просто asmd станция за запояване-това е цялостно решение за прецизна преработка. Той увеличава-процента на успеваемост при първо преминаване, намалява щетите на платката и ускорява работните процеси за ремонт, което го прави идеалнотоинструмент за ремонт на мобилни телефониза сервизни центрове, производители и лаборатории за научноизследователска и развойна дейност. Със здрава конструкция, прецизни контроли и автоматизирани функции, той превръща сложната BGA преработка в прост, повтаряем процес.
