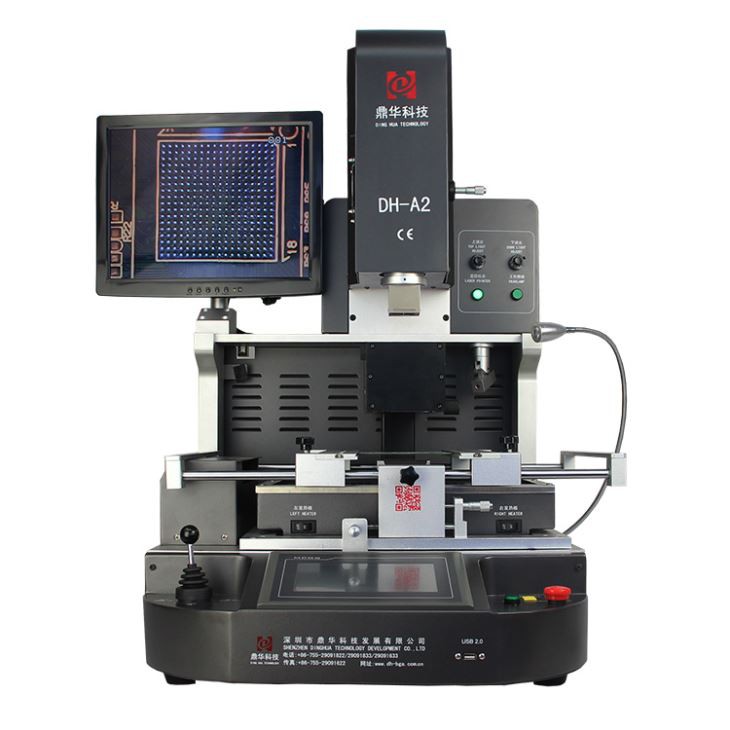

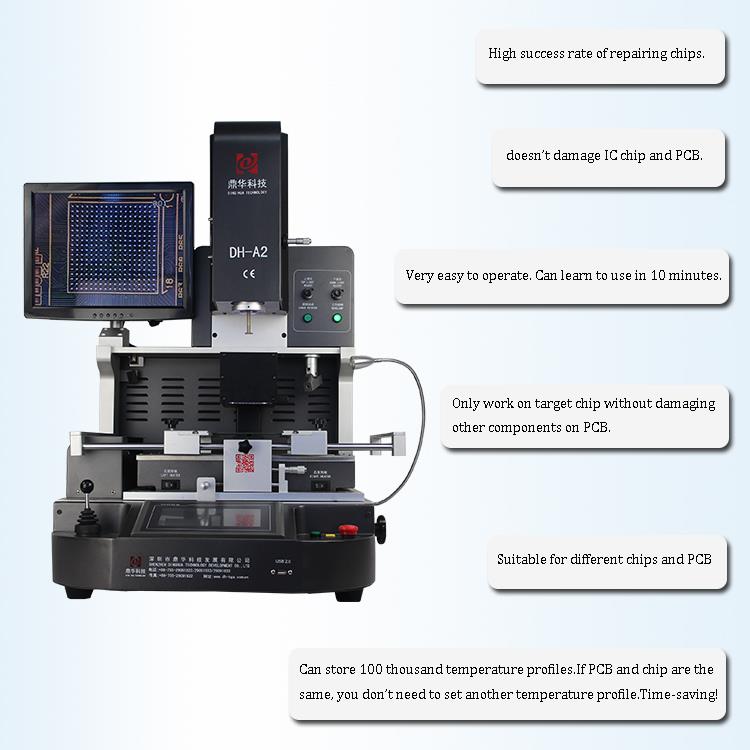

Оптична станция за преработка на MacBook BGA
1. Автоматично спойка, дезатор и монтаж BGA IC чип с оптична система за подравняване и 3 площ на отопление .
2. висок успех на ремонт .
3. Подходящ за размер на PCB: Max450*490, min22*22mm .
4. Подходящ за размер на чипа: 80*80-1*1mm
Описание
1. приложение
Подходящ за различни PCB .
Дънката на компютри, смартфони, лаптопи, логически дъски MacBook, цифрови камери, климатици, телевизори и други устройства
Електронно оборудване от медицинската индустрия, комуникационната индустрия, автомобилната индустрия и т.н. .
Подходящ за различен вид чипове: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED чип .
2. Характеристики на продукта
• Автоматично дезастрация, монтиране и запояване .
• Високият успех на ремонта на чип и PCB .
• Машината няма да повреди околните компоненти около целевия чип на PCB поради строг контрол на температурата .
• Прецизна система за оптично подравняване
Увеличаване на/изход и микро-адаптиране, оборудвано с устройство за откриване на аберация, с автоматично фокусиране и експлоатация на софтуера
• Три независимо контролирани нагреватели . Той може да загрее платката за PCB и BGA чипове едновременно . и третия IR нагревател
Може да загреви платката на PCB отдолу равномерно, за да избегне деформация на PCB по време на процеса на ремонт . и трите нагреватели
Може ли топлината независимо . горната и долната нагреватели са нагреватели с горещ въздух, третият е инфрачервена зона за предварително загряване .
3. спецификация
| Мощност | 5300W |
| Горен нагревател | HOT AIR 1200W |
| Долен нагревател | HOT AIR 1200W . инфрачервен 2700W |
| Захранване | AC220V ± 10% 50/60Hz |
| Измерение | L530*W670*H790 мм |
| Позициониране | Поддръжка на PCB V-Groove и с външно универсално приспособление |

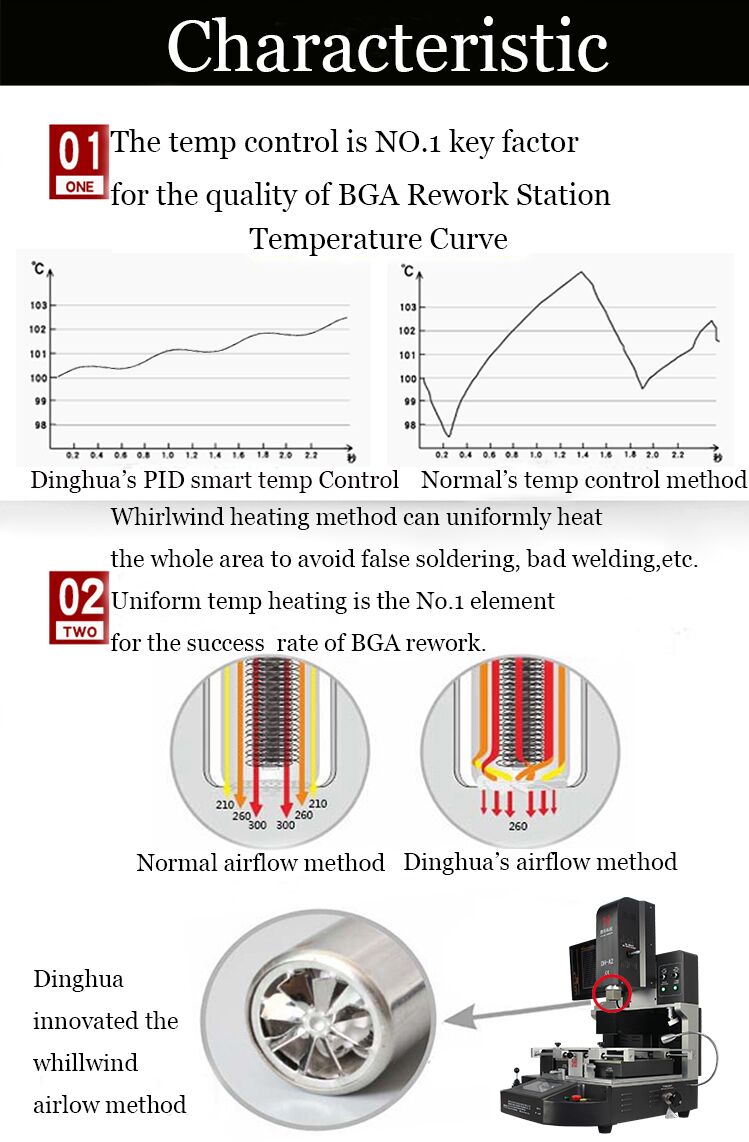

| Контрол на температурата | K Тип термодвойче, контрол на затворен контур, независимо отопление |
| Температурна точност | ± 2 градуса |
| Размер на печатни платки | Макс. 450*490 мм, мин. 22 ＊ 22 мм |
| Fine-Tuning Workbench | ± 15 мм напред/назад .+15 mm вдясно/наляво |
| BGA чип | 80 ＊ 80-1 ＊ 1 mm |
| Минимално разстояние между чипс | 0,15 мм |
| Темп сензор | 1 (незадължително) |
| Нетно тегло | 70 кг |

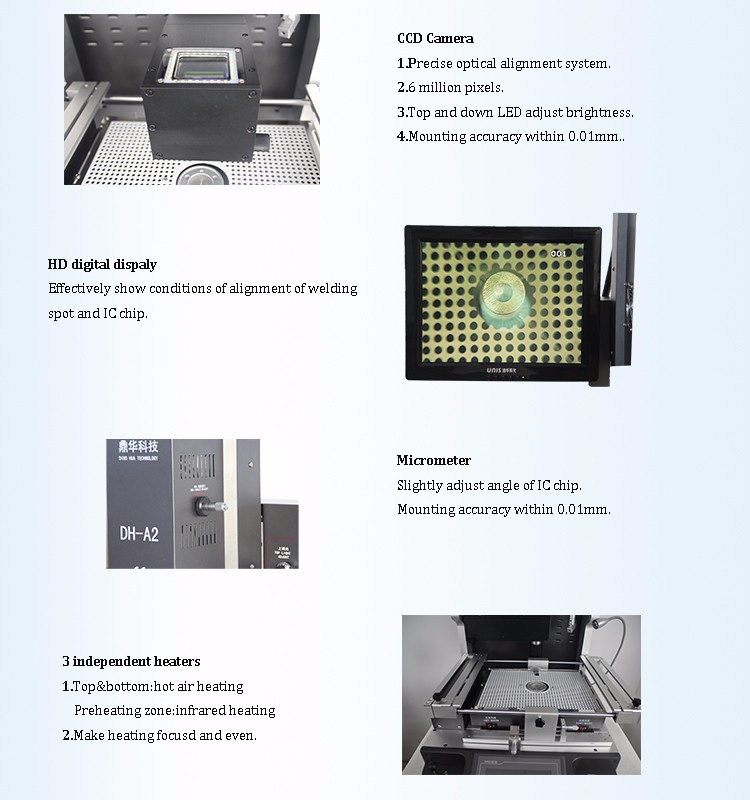

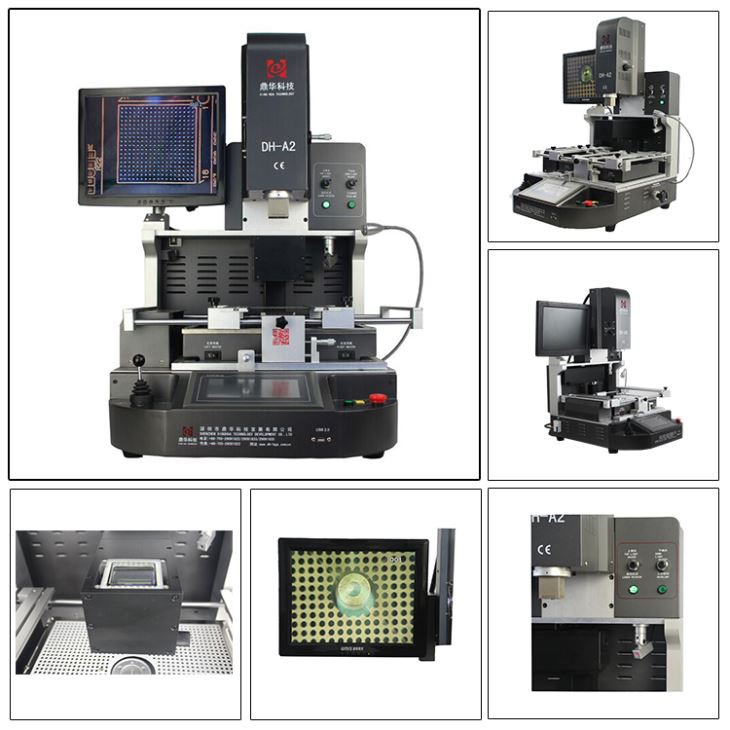

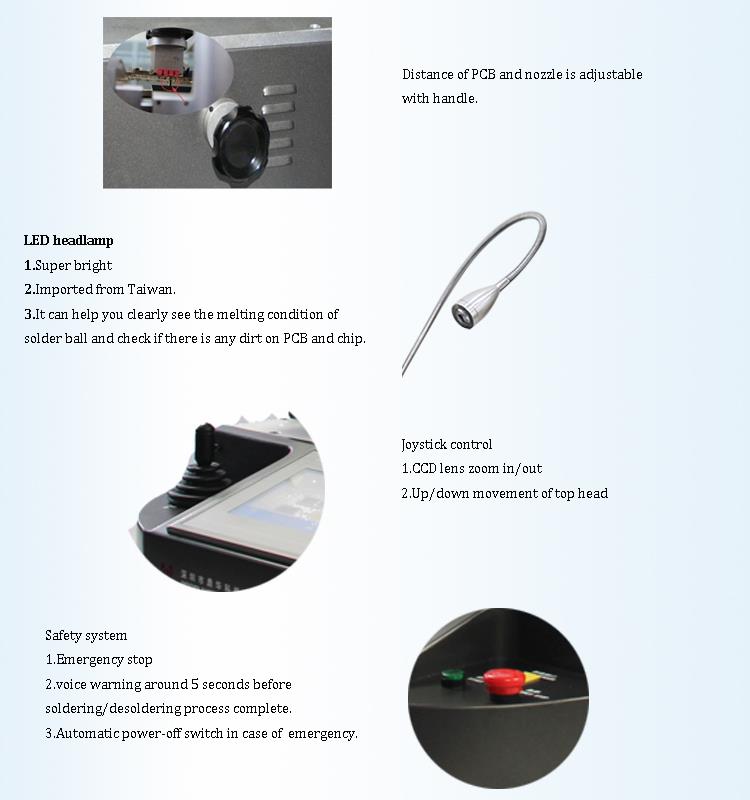

4. Подробности за оптичната станция MacBook BGA Rework

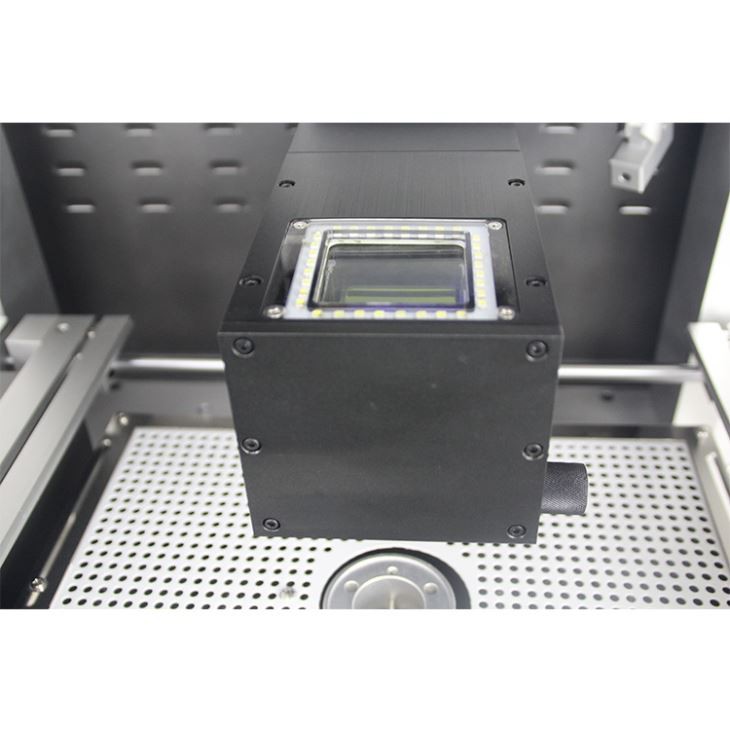

- CCD камера (прецизна оптична система за подравняване);

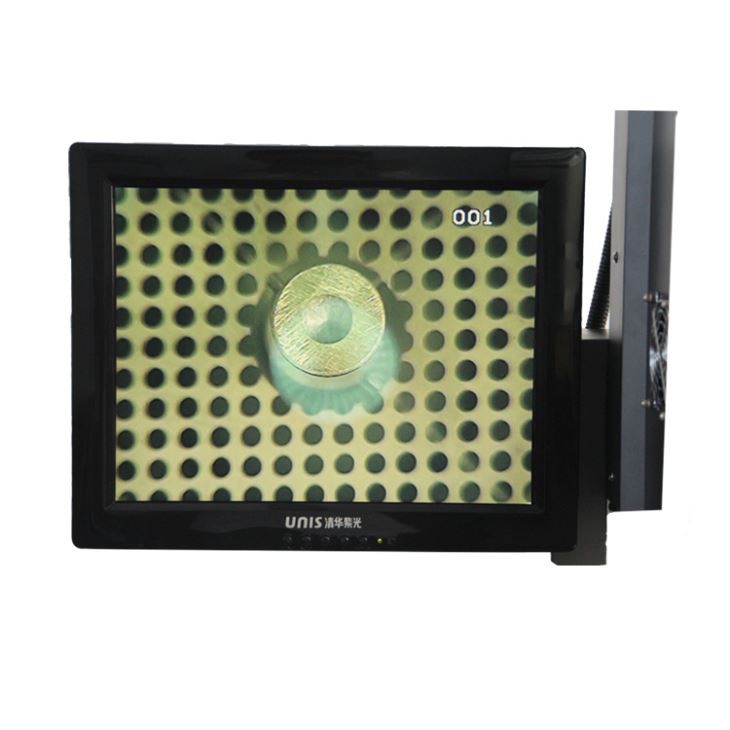

- HD цифров дисплей;
- Микрометър (регулирайте ъгъла на чип);
- 3 независими нагреватели (горещ въздух и инфрачервен);
- Лазерно позициониране;
- HD сензорен интерфейс, PLC Control;
- LED фара;
- Контрол на джойстика .
5. Защо да изберем нашата оптична станция MacBook BGA за преработка?
6. сертификат
За да предложи качествени продукти, Shenzhen Dinghua Technology Development Co ., Ltd беше първият, който премина UL,
E-Mark, CCC, FCC, CE, ROHS Сертификати . Междувременно, за да подобри и усъвършенства системата за качество, Dinghua е преминал
ISO, GMP, FCCA и C-TPAT сертифициране на одит на място .

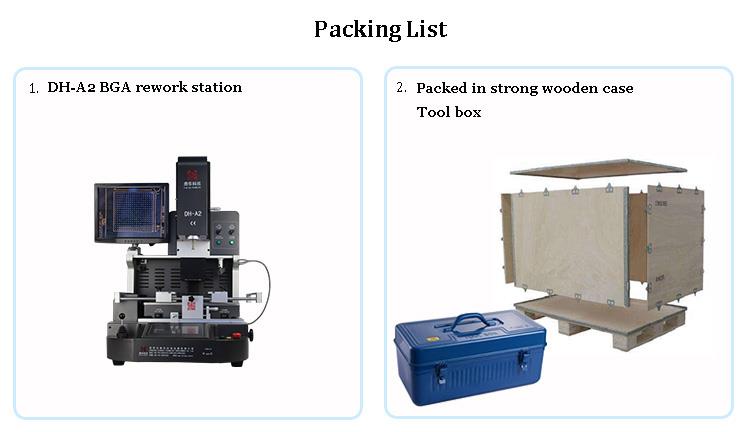

7. Опаковка и пратка
8. Свържете се с нас
Имейл: john@dh-kc.com
Whatsapp/wechat/mob: +86 157 6811 4827
9. Често задавани въпроси

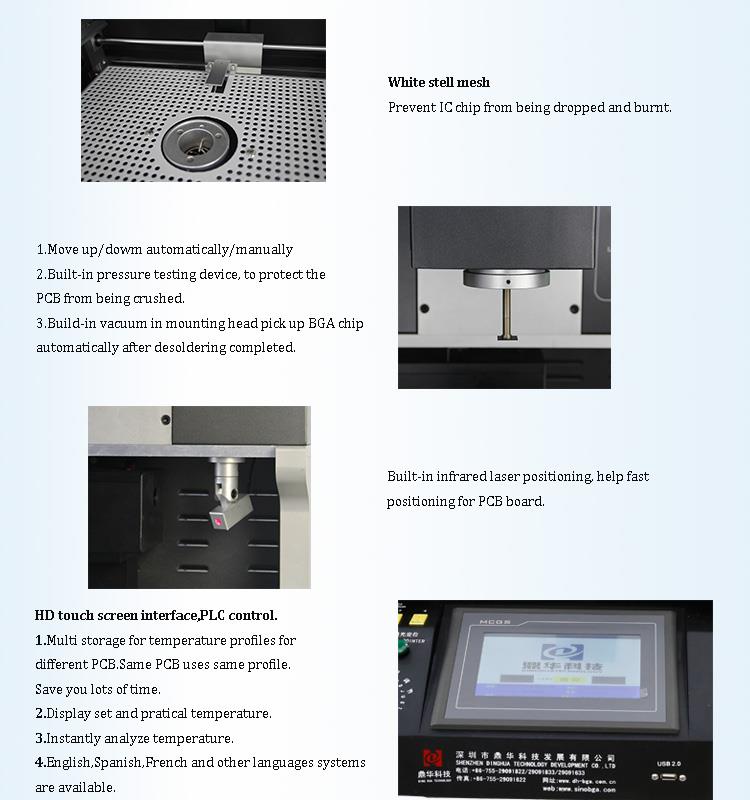

Q1: Ще падне ли горната глава на машината до бързо и след това ще разбие чипа и печатни платки?
A1: За да предпазите печатни платки и чипа от смачкане, има вградено устройство за тестване на налягане в монтажна глава .
След като устройството за тестване на налягане открие всяко налягане, горната глава на машината ще спре автоматично .
Q2: По време на процеса на нагряване температурата е много висока . След приключване на процеса на нагряване, трябва ли да избера чип на PCB?
A2: Вграден вакуум в монтажната глава Pick Up BGA чип автоматично след завършване на дезастрацията .
Q3: Какво се случва, ако чипът е свален върху зоната за отопление случайно? Ще бъде ли твърде трудно да го извадите? Ще бъде ли изгорено?
A3:Инфрачервената зона за предварително загряване е покрита от стоманена мрежа . Това е за предотвратяване на падането на чипове в горещата зона за отопление .
