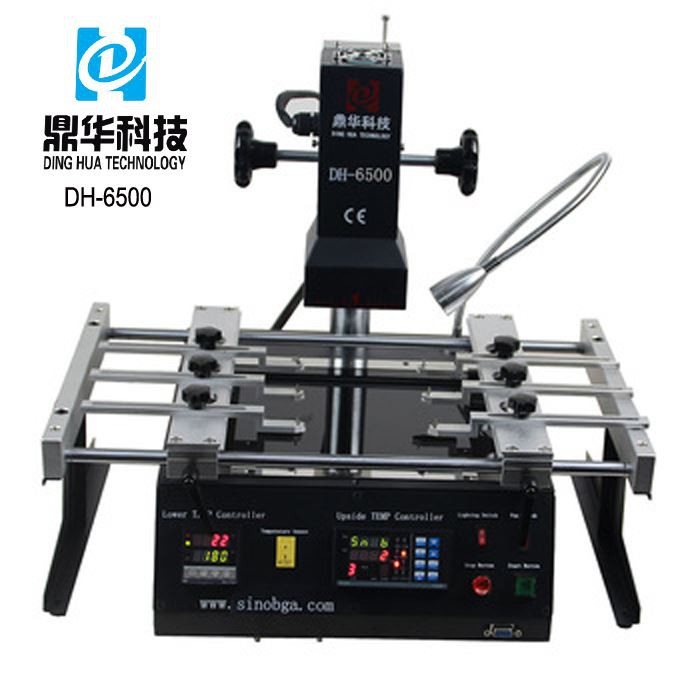

IR6500 Bga машина за реболиране на чипове

 DH-6500 универсален инфрачервен ремонтен комплекс с цифрови температурни контролери и керамични нагреватели за Xbox,

Ремонтирани PS3 BGA чипове, лаптопи, компютри и др.





DH-6500 е различен отляво, отдясно и отзад

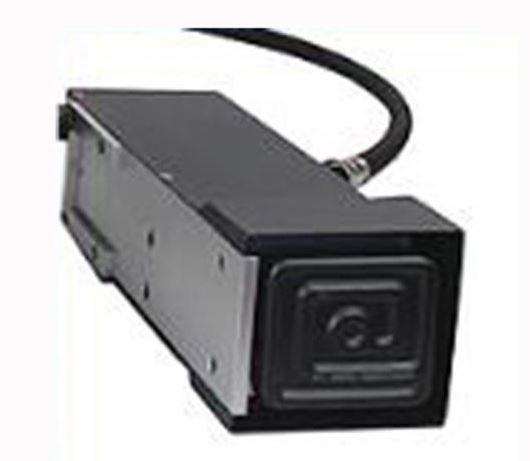

Горното инфрачервено керамично отопление, дължина на вълната 2~8um, нагряващата площ е до 80*80 мм, приложение за Xbox, дънна платка на игрална конзола и други ремонти на ниво чип.

Универсалните приспособления, 6 броя такива с малък прорез и тънък и повдигнат щифт, които могат да се използват за необикновени дънни платки за фиксиране на работната маса, размерът на печатната платка може да бъде до 300*360 мм.

За фиксирани дънни платки, без значение колко е PCB с всякаква форма, която може да бъде фиксирана върху и за запояване

разпояване



Долната зона за предварително нагряване, покрита с анти-високотемпературен стъклен щит, нейната нагревателна площ е 200 * 240 mm, повечето от дънните платки могат да се използват върху нея.



2 температурни контролера за настройка на времето и температурата на машината, има 4 температурни зони, които могат да бъдат зададени за всеки температурен профил и могат да бъдат запазени 10 групи температурни профили.





Параметрите на IR6500 bga машина за реболинг на чипове:

Захранване	110~250V +/-10% 50/60Hz
Мощност	2500W
Отоплителни зони	2 IR
PCB налични	300*360мм
Размер на компонентите	2*2~78*78 мм
Нетно тегло	16 кг

FQA

Въпрос: Може ли да ремонтира мобилен телефон?

О: Да, може.



В: Колко струват 10 комплекта?

A: For a better price, please email us: john@dh-kd.com



В: Искате ли да приемете OEM?

О: Да, моля, уведомете ни колко може да имате нужда?



В: Мога ли да купя директно от вашата страна?

О: Да, можем да го изпратим до вашата врата с експрес.



Някои умения за IR6500 bga машина за реболинг на чипове

BGA станцията за преработване е професионално оборудване, използвано за ремонт на BGA компоненти. Често се използва в SMT индустрията. След това ще представим основните принципи на станцията за преработка на BGA и ще анализираме ключовите фактори за подобряване на скоростта на преработка на BGA.



BGA преработвателната станция може да бъде разделена на оптична преработваща станция и неоптична преработваща станция. Оптичното подравняване се отнася до използването на оптично подравняване по време на заваряване, което може да гарантира точността на подравняването по време на заваряване и да подобри степента на успех на заваряването; Оптичното подравняване се основава на визуално подравняване и точността по време на заваряване не е толкова добра.



Понастоящем основните методи за нагряване на чуждестранни BGA преработвателни станции са изцяло инфрачервени, изцяло горещ въздух и два горещ въздух и един инфрачервен. Различните методи за отопление имат различни предимства и недостатъци. Стандартният метод за нагряване на станциите за преработка на BGA в Китай обикновено е горен и долен горещ въздух и долно инфрачервено предварително нагряване. , Наричана зона с три температури. Горната и долната нагревателни глави се нагряват от нагревателната жица и горещият въздух се извежда от въздушния поток. Долното предварително нагряване може да бъде разделено на тъмна инфрачервена нагревателна тръба, инфрачервена нагревателна плоча и инфрачервена нагревателна плоча със светлинни вълни.



Чрез нагряването на нагревателния проводник, горещият въздух се предава към BGA компонента през въздушната дюза, за да се постигне целта за нагряване на BGA компонента, а чрез горното и долното издухване на горещ въздух, платката може да бъде предотвратена от деформиране поради неравномерно нагряване. Някои хора искат да заменят тази част с пистолет за горещ въздух и въздушна дюза. Предлагам да не правите това, защото температурата на BGA преработвателната станция може да се регулира според зададената температурна крива. Използването на пистолет за горещ въздух ще затрудни контролирането на температурата на заваряване, като по този начин ще намали успеха на скоростта на заваряване.



Инфрачервеното отопление играе главно роля на предварително загряване, премахване на влагата вътре в платката и BGA и може също така ефективно да намали температурната разлика между точката на нагревателния център и околното пространство и да намали вероятността от деформация на платката



При разглобяване и запояване на BGA има важни изисквания към температурата. Температурата е твърде висока и е лесно да изгорите BGA компонентите. Следователно станцията за преработване обикновено не трябва да се управлява от инструмента, а използва PLC контрол и пълен компютърен контрол. Регламент.



Когато ремонтирате BGA чрез станцията за преработка на BGA, основно се контролира температурата на нагряване и се предотвратява деформацията на платката. Само чрез добро изпълнение на тези две части може да се подобри успеваемостта на BGA преработката.



La station de reprise BGA est un équipement professionnel utilisé pour réparer les composants BGA. Elle est souvent utilisée в индустрията SMT. Ensuite, nous présenterons les principes de base de la station de reprise BGA et analyserons les facteurs clés pour améliorer le taux de reprise BGA.

La station de reprise BGA peut être divisée en station de reprise d'alignment optique et station de reprise d'alignement non optique. L'alignment optique fait référence à l'alignment optique pendant le soudage, ce qui peut garantir la precision de l'alignment pendant le soudage et améliorer le taux de réussite du soudage L'alignement optique est basé sur l'alignement visuel, et la прецизна висулка le soudage n'est pas si bonne.

À l'heure actuelle, les méthodes de chauffage tradicionalninelles des stations de reprise BGA étrangères sont l'infrarouge complet, l'air chaud complet et deux air chaud et un infrarouge. Les différentes méthodes de chauffage ont des avantages et des inconvénients différents. La méthode de chauffage standard des stations de reprise BGA en Chine est généralement l'air chaud supérieur et inférieur et le préchauffage infrarouge inférieur. , Appelée la zone à trois températures. Les têtes chauffantes supérieure et inférieure sont chauffées par le fil chauffant et l'air chaud est évacué par le flux d'air. Le préchauffage inférieur peut être divisé en tube chauffant infrarouge foncé, plaque chauffante infrarouge et plaque chauffante à ondes lumineuses infrarouges.

Grâce au chauffage du fil chauffant, l'air chaud est transmis au composant BGA à travers la buse d'air pour atteindre l'objectif de chauffage du composant BGA, et par le soufflage d'air chaud supérieur et inférieur, la carte de circuit imprimé peut être empêchée de se déformer en raison d'un chauffage inégal. Certaines personnes veulent remplacer cette pièce par un pistolet à air chaud et une buse à air. Je suggère de ne pas le faire car la température de la station de reprise BGA peut être ajustée en fonction de la courbe de température définie. L'utilisation d'un pistolet à air chaud rendra difficile le contrôle de la température de soudage, réduisant ainsi le succès du soudage Taux.

Le chauffage infrarouge joue principalement un rôle de préchauffage, éliminant l'humidité à l'intérieur de la carte de circuit imprimé et du BGA, et peut également réduire efficacement la différence de température entre le point central de chauffage et la zone environnante, et rédu ярост la probabilité de déformation de la carte de circuit imprimé

Lors du démontage et de la soudure du BGA, la temperature est soumise à des exigences importantes. La temperature est trop élevée et il est facile de brûler les composants du BGA. Par conséquent, la station de reprise n'a généralement pas besoin d'être contrôlée par l'instrument, mais accepte un contrôle PLC et un contrôle informatique complet. Règlement.

Lors de la réparation de BGA via la station de reprise BGA, il s'agit principalement de contrôler la température de chauffage et d'éviter la déformation de la carte de circuit imprimé. Ce n'est qu'en faisant bien ces deux pièces que le taux de réussite de la reprise BGA peut être amélioré.
