Машина за отстраняване на BGA IC чипове с инфрачервено подгряване
1. Горен/долен горещ въздух за запояване или разпояване.2. Екран на монитора 15" 1080P. 3. Автоматична аларма 5~10s преди разпояването му да приключи 4. Магнитни дюзи, които са много удобни за инсталиране или деинсталиране
Описание
Ръководство за работа на BGA станция за преработване DH-A2
DH-A2 е рентабилен модел сред тези машини с оптично подравняване, автоматично запояване, разпояване, вземане и подмяна.
Универсалните приспособления се използват за всяка форма на печатни платки, лазерната точка може да помогне за бързото поставяне на печатна платка в правилна позиция, подвижната работна маса е удобна за печатна платка наляво или надясно.

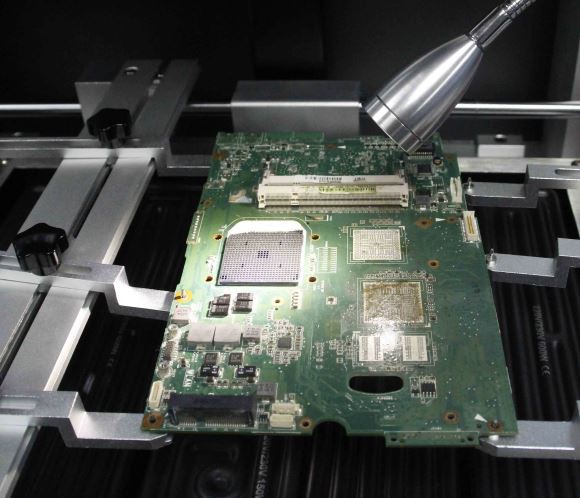

1. Приложение на IR предварително нагряване BGA IC чипове машина за премахване
За запояване, повторно запояване, разпояване на различен вид чипове:

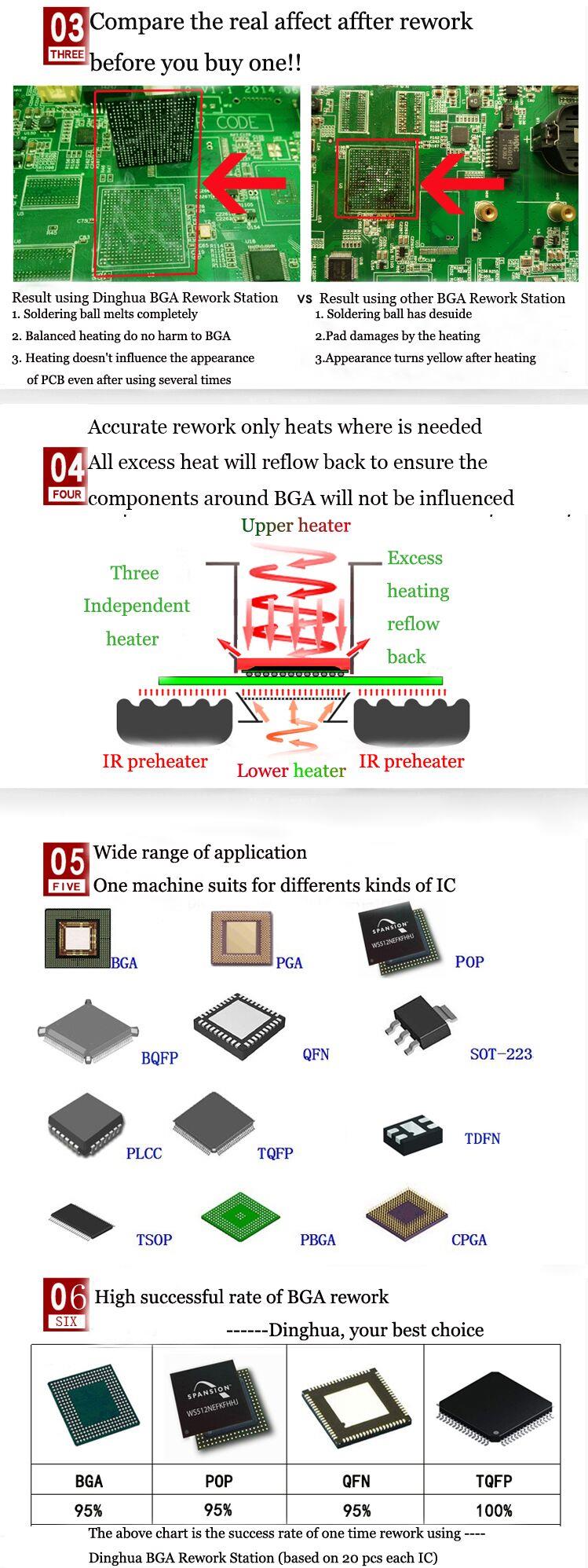

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED чипове и т.н.
2. Продуктови характеристики на машина за премахване на BGA IC чипове с инфрачервено предварително нагряване
* Стабилен и дълъг живот (проектиран за 15 години използване)
* Може да ремонтира различни дънни платки с висок процент на успех
* Контролирайте стриктно температурата на отопление и охлаждане
* Система за оптично подравняване: монтиране точно в рамките на 0.01 mm
* Лесен за работа. Всеки може да се научи да го използва за 30 минути. Не са необходими специални умения.
3. Уточняване наIR предварително нагряване BGA IC чипове премахва машина
| Захранване | 110~240V 50/60Hz |
| Коефициент на мощност | 5400W |
| Автоматично ниво | запояване, разпояване, вземане и замяна и т.н. |
| Оптичен CCD | автоматичен със стружкоподавач |
| Контрол на бягане | PLC (Mitsubishi) |
| разстояние между стружките | 0.15 mm |
| Сензорен екран | появяване на криви, настройка на времето и температурата |
| Наличен размер на PCBA | 22*22~400*420 мм |
| размер на чипа | 1*1~80*80 мм |
| Тегло | около 74 кг |
4. Подробности заIR предварително нагряване BGA IC чипове премахва машина
1. Горен горещ въздух и вакуумно изсмукване, инсталирани заедно, което удобно събира чип/компонент за подравняване.
2. Оптичен CCD с разделена визия за тези точки на чип срещу дънна платка, изобразени на екрана на монитора.
3. Екранът на дисплея за чип (BGA, IC, POP и SMT и т.н.) спрямо съвпадащите точки на дънната платка, подравнени преди запояване.

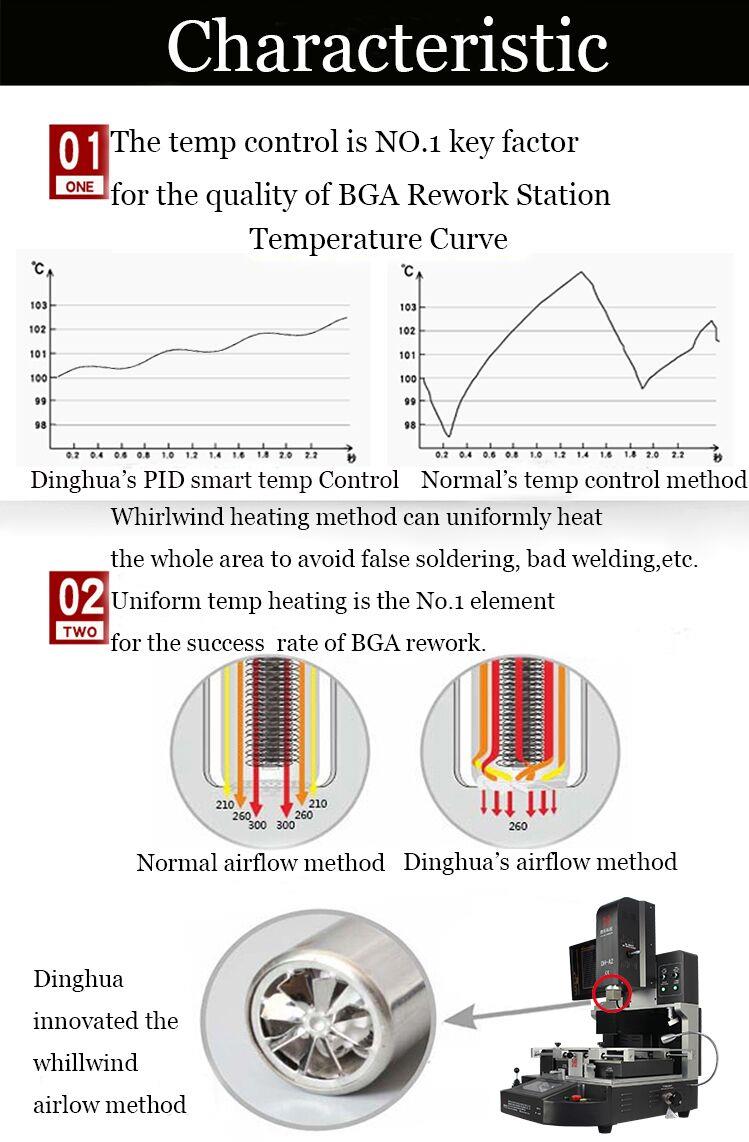

4. 3 нагревателни зони, горна с горещ въздух, долна с горещ въздух и инфрачервени зони за предварително нагряване, които могат да се използват за дънна платка от малки до iPhone, също до дънни платки за компютър, телевизор и др.
5. IR зона за предварително нагряване, покрита със стоманена мрежа, което прави нагревателните елементи равномерно и по-безопасни.
6. Работен интерфейс за настройка на време и температура, температурните профили могат да се съхраняват до 50, 000 групи.
5. Защо да изберете нашата автоматична SMD SMT LED BGA станция за преработка?
6. Сертификат за BGA машина за ремонт на компютърна система за преработка
Сертификати UL, E-MARK, CCC, FCC, CE ROHS. Междувременно, за да подобри и усъвършенства системата за качество, Dinghua премина сертификат за одит на място по ISO, GMP, FCCA, C-TPAT.

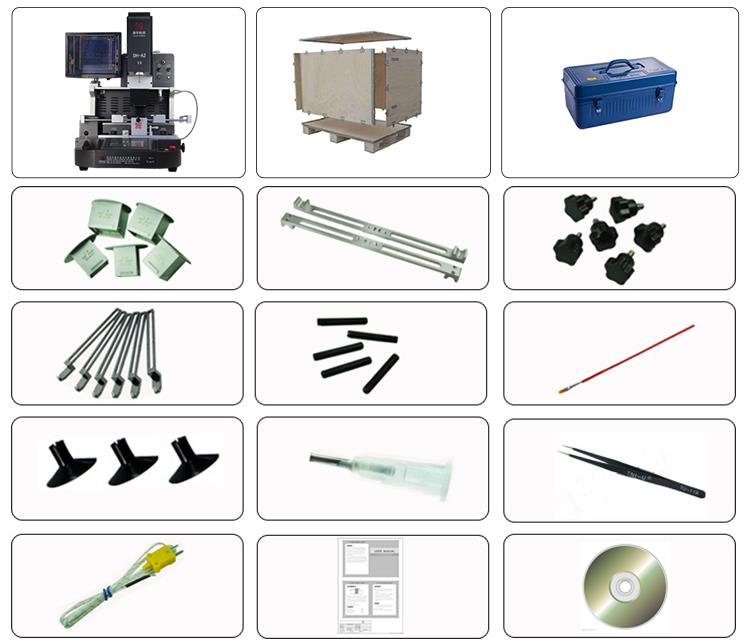

7. Опаковане и изпращане на автоматична машина за преработване на BGA
8. Доставка за станцията за преработване на BGA
DHL, TNT, FEDEX, SF, морски транспорт и други специални линии и др. Ако искате друг срок за доставка, моля, кажете ни. Ние ще ви подкрепим.
9. Условия на плащане
Банков превод, Western Union, кредитна карта. Моля, кажете ни, ако имате нужда от друга поддръжка.
10. Съответните знания за aавтоматична инфрачервена машина за ремонт на BGA
Използването на BGA станция за преработка може грубо да се раздели на три стъпки: разпояване, поставяне и запояване. По-долу вземаме BGA преработвателната станция DH-A2 като пример:
Разпояване:
1, Подготовка за ремонт:Определете въздушната дюза, която да се използва за ремонтирания BGA чип. Температурата на преработване се задава в зависимост от това дали клиентът използва оловни или безоловни припои, тъй като точката на топене на оловните топки за припой обикновено е 183 градуса, докато точката на топене на безоловните топки за припой е около 217 градуса. Фиксирайте дънната платка на PCB върху платформата за преработване на BGA и подравнете червеното лазерно петно в центъра на BGA чипа. Спуснете главата за поставяне, за да определите правилната височина на поставяне.
2, Задайте температурата на разпояване:Запазете настройката на температурата, за да може да бъде извикана за бъдещи ремонти. По принцип температурата за разпояване и запояване може да бъде настроена на една и съща стойност.
3, Старт на разпояване:Превключете в режим на разглобяване на интерфейса на сензорния екран и щракнете върху бутона за поправка. Нагревателната глава автоматично ще се спусне, за да загрее BGA чипа.
4, Завършване:Пет секунди преди края на температурния цикъл машината ще издаде аларма. След като температурната крива бъде завършена, дюзата автоматично ще вземе BGA чипа и главата за поставяне ще повдигне BGA до първоначалната позиция. След това операторът може да свърже BGA чипа към кутията с материали. Разпояването вече е завършено.
Поставяне и запояване:
1, Подготовка за поставяне:След като приключи отстраняването на калай от подложката, използвайте нов BGA чип или BGA чип с повторно топчене. Фиксирайте дънната платка на PCB и приблизително позиционирайте BGA върху подложката.
2, Започнете разположение:Превключете в режим на поставяне, щракнете върху бутона за стартиране и главата за поставяне ще се премести надолу. Дюзата автоматично ще вземе BGA чипа и ще го премести в първоначалната позиция.
3, оптично подравняване:Отворете лещата за оптично подравняване, регулирайте микрометъра и подравнете печатната платка по осите X и Y. Регулирайте BGA ъгъла с R ъгъла. Топчетата за запояване (показани в синьо) на BGA и спойките (показани в жълто) върху подложката могат да се видят в различни цветове на дисплея. След като регулирате така, че топките за запояване и съединенията да се припокриват напълно, щракнете върху бутона „Подравняването е завършено“ на сензорния екран.
4, Завършване:Главата за поставяне автоматично ще се спусне, ще постави BGA върху подложката и ще изключи вакуума. След това главата ще се повдигне с 2-3 mm и ще започне нагряване. След като температурната крива бъде завършена, нагревателната глава ще се издигне до първоначалната позиция. Запояването е завършено.
Запояване:
Тази функция се използва за BGA, които са лошо запоени поради ниска температура и изискват повторно нагряване.
1, Подготовка:Фиксирайте печатната платка върху платформата за преработка и поставете лазерната червена точка в центъра на BGA чипа.
2, Започнете запояване:Задайте температурата, превключете на режим на заваряване и щракнете върху старт. Нагревателната глава автоматично ще се спусне. След контакт с BGA чипа, той ще се издигне с 2-3 mm и след това ще започне да се нагрява.
3, Завършване:След завършване на температурната крива нагревателната глава автоматично ще се издигне до първоначалната позиция. Запояването вече е завършено.
